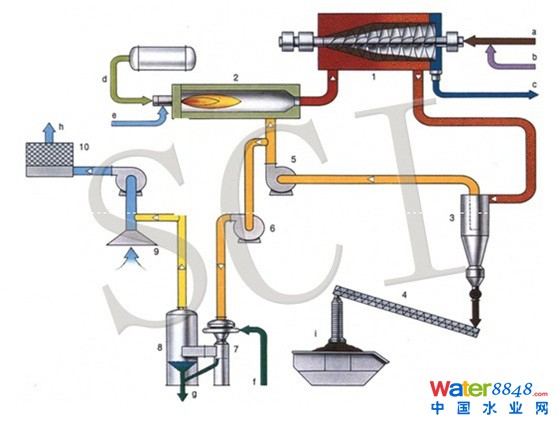

圖1 離心脫水干燥一體化系統工作原理圖

[概述]

       離心脫水干燥一體化系統（簡稱Centridry）是由德國知名污泥處理處置企業于90年代開發研制，經多年改進完善形成的成熟污泥脫水、干燥一體化工藝，已獲得了歐美國家的普遍認可。該系統已在世界范圍內建設了20余套，并還在投入使用。目前，該工藝已由上海市離心機械研究所有限公司完全引進到中國。



[工藝路線描述（見圖1）]

       污泥（或物料）[a]經進料系統被輸送到Centridry專用臥螺離心機[1]前，并與絮凝劑投配系統調配好的絮凝劑[b]完成絮凝作用后，一同進入專用臥螺離心機[1]內完成固液分離，固相經螺旋輸送器輸送至離心機出渣口，并通過特殊設計的結構分散成松散的固體顆粒。固體顆粒在專用臥螺離心機[1]的獨有反應罩內與熱空氣發生系統[2]提供的熱空氣快速地進行熱量交換，在幾秒內完成干燥作用，并由熱蒸汽帶出專用臥螺離心機[1]，完成脫水和干燥。濾液[c]經離心機收集罩收集后排至集水井或指定地點。干燥后的固體粉末和蒸汽（簡稱“煙氣”）一同被輸送至旋風分離器[3]內完成固氣分離。固體粉末通過旋風分離器[3]下的旋轉閥門排出，并通過下部的輸送系統[4]輸送至指定地點。干燥后仍具有一定熱值的熱蒸汽被回收利用，通過循環風扇[5]被輸送至熱空氣發生系統[2]進行再次加熱和“除臭”。多余的廢氣通過廢氣風扇[6]被輸送至文丘里氣體凈化器（包括：文丘里除塵器[7]和冷凝器[8]）完成氣體的凈化和冷凝，最后通過輔助風扇及生物凈化裝置后排至大氣。



[工藝特點]

       1．技術先進：該工藝是采用德國引進技術，經過消化吸收并結合國內市場需求再創新形成的成熟技術。
       2．工藝簡單：其把污泥（或物料）脫水和熱氣干燥集中在一個占用空間很小的機器內，在脫水工序和干燥工序間不需要任何的中間污泥儲存、輸送或泵送設備及設施。
       3．效率高、節能：采用可連續進料的專用離心機作為污泥脫水設備，其脫水后污泥干度較傳統臥螺離心機普遍高3至5個百分點，不但脫水效率高，而且節省后續干燥能源。
       4．附屬（周邊）設備少：較其他干燥工藝，削減了“返混”或其它產物再處理操作，不僅可以大大降低設備投資、運行成本，而且也減少了建筑物本身成本。尤其是在我國脫水機房已大量存在的情況下，該工藝的布置只需不大的廠房，更具有改造優勢。
       5．干燥后的產品干度范圍大（40～92%）：并可根據客戶需求進行調整，可適應各種污泥處置工藝，無論是填埋還是焚燒。
       6．干燥溫度不高：可有效地減少有害氣體的釋放，同時系統采用全密封式設計，極大地降低了原料、產品、廢氣、廢水對周圍環境和人員的污染和危害；同時，污泥的泥性不會改變，可進一步用于回收利用，例如堆肥。
       7．可采用多種熱源：（如：燃?xì)�、燃油、廢氣、廢熱等）作為干燥媒介，可適應不同地區不同企業的使用要求，尤其適合綜合利用發電/熱能企業。
       8．系統準備時間很短（開機和關機）：相較于其他干燥工藝動輒幾小時的準備時間，該系統從開機到穩定運行，只需60分鐘左右，可滿足不同用戶不同生產時間段的需求。
       9．自動化程度高：全程采用自動化操作，減少人力成本。
       10 .監測和控制措施齊全（如監測CO、O2含量等），可確保使用安全。



圖2 干化后污泥粉末
