Rim-Flo圓形周進周出二沉池工藝
添加時間:2014/8/22 來源:國美(天津)水技術工程有限公司
一、工藝介紹

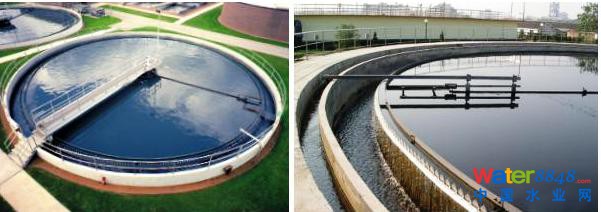

Rim-Flo型二沉池是一種周邊進水和周邊出水的沉淀池,在污水廠里用作活性污泥法的二次沉淀池,具有較大的有效容積、較高溢流率、最佳水力穩定性、最大范圍從水面和進水渠表面撇渣、最大的設計通用性及較低的造價等優點。
在Rim-Flo型二沉池中,生化池活性污泥混合液在二沉池的某點進入變斷面周邊進水槽,經進水槽底部的布水孔在整個周邊均勻流入二沉池。二沉池的沉泥經變徑吸泥管和集泥筒排泥池外;浮渣刮板將浮渣刮到排渣斗中,由排渣斗排出;進水槽浮渣亦由進水槽浮渣刮板刮到浮渣井排出。
Rim-Flo型二沉池與中心進水二沉池曾經進行過許多成本分析研究,如果兩種類型的池子尺寸相同,研究結果表明當考慮了所有費用在內,兩者的成本基本相同。由于在中心進水設計中,需要設置懸臂式出水槽和消能進水井,這就使Rim-Flo型二沉池的費用變得更有優勢了。
由于Rim-Flo型二沉池可承受較高水力負荷,因此,池子比中心進水的較小。于是可大大降低占地和土建費用。
在現場實際裝置中進行染料示蹤劑的延伸測試證實了Rim-Flo型二沉池消除了短流,使整個池子容積被利用起來。
進水流入環繞池周的渠道,渠道的斷面是漸變的,使水流在渠道以等速流動,防止固體發生沉淀。進水環繞周邊均勻地布水。進水渠道的底部設有配水孔管,配水孔管的大小與間距由國外憑借上百年的工程經驗及電腦軟件庫進行設計計算,控制水頭損失并保證水流沿整個池周均衡配水。配水孔管的間距布置避免了渠道底部產生固體沉積。
水流經過配水孔管進入池子后,被設置在進水渠道下方的折流板折流。消除了水流進入池子的“噴射”作用。于是水流在池壁與進水區擋水裙板之間進行完全、快速的擴散。擋水裙板建立了一個清水區。水流在擋水裙板下以低速勻流進入池子,然后流向外方、上方并以平緩的環流返回到周邊出水槽。整池容積被利用起來,消除了可以形成短流的渦動。固體在懸浮狀態中均勻降落。
二、技術特點與優勢
1、進水渠
漸變寬度以保證配水均勻性,利用變斷面渠道,以保持水流等速運行,避免固體在渠內沉降。依處理規模不同設有單向或雙向布水類型。
2、配水孔管
由電腦設計的配水孔管的大小與間距,為環繞整個池周流入均勻分布的流量提供可控水頭損失。同時消除了水流進入池子的“噴射”作用和旋流,并可以避免固體沉降下來。
3、出水渠
水力學上設計成漸變寬度,可適應大量程流量。周邊出水減少短流,使堰和渠均便于清理。
4、出水堰和浮渣擋板
采用三角薄壁堰出水,浮渣擋板可有效防止浮渣進入出水渠。
5、全池表面撇渣
表面撇渣設備連同進水渠撇渣設備安裝在與桁架相接的豎壁上。
6、除渣
進水渠浮渣隨水流匯集于靠近末端的較小區域內,可開啟排渣堰方便的將浮渣排出池外的浮渣井。
7、共用渠壁
進、出水渠共用一個公共渠壁,可節約土建費用。
8、折流板
置于配水孔管之下,可消除“噴射”和“旋流”,保證水流快速、完全分散。
9、進水區擋水裙板
幫助水流直接進入配水區。水流沿周邊作均勻配水,并且起到絮凝區的作用。
10、巨大進水面面積
保證入口流速較低,并有助于絮凝作用。
11、Tow-Bro型吸泥管
可以有效地吸除活性污泥。
12、池子排水孔
吸泥管以上的污水可通過吸泥管將其完全排出,而吸泥管以下的污水可通過排水孔將其迅速排空,便于維護檢修。此種形式的沉淀池,如果配合我公司的Tow-Bro單管吸泥機使用可取得最為理想的出水效果。
三、Tow-Bro單管吸泥機
Tow-Bro單管式吸泥機是依據水力學理論和二沉池底部污泥特性,采用異型管結構的吸泥裝置,與常用的吸泥機相比,吸泥管在整個池底有比例的均勻收集,可獲較高的污泥抽取量。由于排泥管的設計符合池底部污泥水力分布特征,可使二沉池排泥濃度提高20%~30%,從而增加生物反應池污泥濃度,大輻度提高氧化溝生化反應效率和污泥脫水效率,減小池容、降低工程造價。
單管中心驅動吸泥機安裝在中心支柱上,與中心驅動裝置相連的中央焊接轉籠,帶動吸泥機的集泥筒、吸泥管、桁架、撇浮渣機構等,沿池底轉動。吸泥管將污泥由池底收集至中心排泥管后,通過池內水壓排至池外。
Tow-Bro單管吸泥機六大優點:
u 吸泥迅速
u 污泥濃度高
u 最小污泥攪動
u 平衡的水循環設計
u 經濟
u 靈活的運用和維護
