今天主要分享4個方面的內容：

第一、污水處理廠五種形式的綜合比較；

第二、“藍色地下凈水園區”理念的提出；

第三、藍色凈水園區的地下式污水處理廠技術特性；

第四、北控水務藍色地下凈水園區典型案例。

現在污水處理廠的建設形式，我認為有五種形式：一種，常規的地下污水處理廠，這類比較多，我國不超過3600座。第二種，地上加蓋全封閉污水廠，這里列舉了新加坡樟宜污水廠。全封閉加蓋的類型也不少，尤其是南方氣味影響比較大，新加坡二期我們正在做前期工作。第三種，地上生態化污水廠，也是一種全封閉的方式，如Organic生態化污水廠。第四種，半地下污水廠，像合肥塘西河再生水廠，以及我們在云南的項目做的就是半地下的。第五種，全地下污水廠，北控水務項目規模16萬噸/天得北京稻香湖再生水廠，就是全地下的。

典型地上與地下式污水處理有哪些不同？這里列舉三種類型進行比較：常規地上式、地上封閉式、地下式。

常規的地下污水處理廠、地上加蓋全封閉污水廠、地上生態化污水廠、半地下污水廠、全地下污水廠，這五種形式各有特點，選擇需要因地制宜。應該根據項目的邊界條件，做出最佳的選擇方式。建議一般的選用順序為，先地上開始，再到地上加蓋/地上生態，然后半地下，到全地下。

為什么會提出藍色地下凈水園區的概念

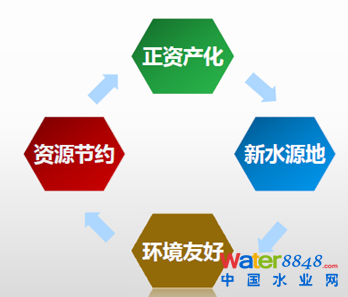

首先，說到地下水廠，不可能只講地下部分，而不說地上部分。實際上我們做的這些項目，承接的合同范圍都包括地上部分。如果把地上和地下共同分析，實際上“藍色地下凈水園區”有四個形式特點：藍色、地下、凈水、園區。藍色比喻更加寬泛，水廠的處理主要是地下，處理水質要求非常高，它實際上是園區的概念，不是傳統意義水廠的概念。藍色地下凈水園區具有四個內涵特點：正資產化、資源節約、環境友好、新水源地。

正資產化。最早是王凱軍教授提出來的。正資產主要指地上部分：城市公用服務設施：城市綠島；休閑公園；體育場或健身中心；游樂場；圖書館； 商業街區；社區中心；停車場；城市環境教育基地等等，我們設計的這些廠都有這樣的需求。藍色地下凈水園區已成為城市正資產、城市名片。起到師法自然，貢獻社區的意義。

新水源地。一般地下廠都是用于河流、公園甚至地下水等補水，及城市再生水回用。要求較高的出水標準。水質要求一般在一級A、準IV類、甚至更高III類（人可近水）。

環境友好。主要解決了地上廠三大污染問題：噪聲污染、異味污染、景觀污染。景觀污染需要改善城市生活休閑和視覺感受。這一點我們深有感觸，我們在北京做涼水河治理，有一次帶政府客戶參觀，當?shù)氐木用穹磻?yīng)，說這個地方建的非常好，要保護好，要求我們留一個舉報電話，有人在這里破壞，他們想舉報沒有電話。這種由過去的“鄰避”，變成“擁抱”和“體驗”，這就是環境友好。

資源節約。資源節約主要是四個方面：

第一，有益城市區域功能規劃——地上城市公用服務設施，給周邊區域功能帶來新的空間和可能。

第二，節約土地面積。節約廠區占地，且減少衛生防護距離，像北京稻香湖再生水廠、深圳布吉污水處理廠等。節約土地面積，尤其在城鎮化的過程中，開發程度比較高，非常有價值。

第三，在城中廠改造的時候，釋放周邊土地價值。水廠周邊的房價都上不去，現在建了地下廠可能就不一樣了。

第四，降低管網投資。流域綜合治理原位處理就近補水；城區新建廠或城中廠改造，降低搬遷的龐大管網投資。稻香湖項目原方案為地上式污水廠，占地17公頃；優化為地下式污水廠后，占地面積減至4.47公頃。從資源節約角度來講，就有我們所說的藍色園區的概念在里面。

地下廠是凈水園區，但是，若從無害化觀點來認識，將會面臨一些問題：首先有一個理念，消減污染物單位代價越低的，技術越有前景；發展中國家面臨的挑戰：結果要好且成本要低；地下廠比地上廠造價運營成本高，也許這可能不是資源節約型，所以說站在水處理角度來講還是有問題的。

藍色凈水園區的地下式污水處理廠技術特性

大致梳理發現 ，在技術方面，地下式污水處理廠與地上廠有15點不同。

系統的優化。地下廠帶來新的可能性，包括工藝類型選擇、工藝單元關聯性、空間布局和水力條件優化設計等等系統優化。

工藝強化。包括工藝的銜接性、前后處理的強化、生物系統的強化等。

節能降耗。我們污水廠有兩個問題，實際上它是耗能，談不上節能，另外它實際上是釋放溫室氣體，節能降耗也是一個重要的方法。

設備的配置，地下的設備選擇和配備是不同的，需要考慮耐蝕，維修等等很多方面，尤其是工藝池體的限制，使用設備不一樣。

電氣自控、通風除臭都不一樣。我們要解決四大氣體問題，通風、散熱、潮濕、臭氣；自然通風設計；除臭風量、密封；與除臭系統的配合；管線布置等。

防洪排澇，地下水廠這方面非常的突出，我國不少污水廠遇到這個問題。還有消防安全、采光照明、建筑結構的問題。

另外還有防腐防銹，以及緊急疏散方式、運營維護、維修改造、應急處理都不一樣。

地下污水處理廠面臨的技術突破包括：

第一，造價和運行成本及其他外圍成本形成的綜合成本降低。當?shù)叵聫S和地上廠造價運營成本差不多的時候，競爭力就非常凸顯了。

第二，創新技術的突破。針對地下廠，需要做到技術突破。在一個相對溫度比較穩定的狀況下進行生物反應，實際上有它的特點，關鍵會帶來一些針對它的技術挑戰。

第三，新技術應用。王凱軍老師介紹了好氧顆粒污泥、納米絮凝劑技術等，還有我們說的FM-DBR技術，這個技術不產生剩余活性污泥�，F(xiàn)在地上廠都回避一個問題，有泥就有影響。當這個廠沒有泥往外運的話，對環境就是零影響。

第四，與城市功能結合，體現城市生態綜合體的價值。地下廠和地上廠的設計都是融合在一起的。

第五，高地下水位地區應用。

第六，半地下廠的應用，這個應用的前景也是不錯的，造價比較適中。

北控水務藍色地下凈水園區典型案例

最后我介紹一下北控水務在藍色地下凈水園區的典型案例。

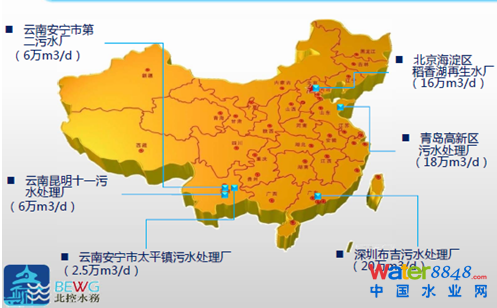

目前，北控水務投資建設運營的地下式污水處理廠項目8個，其中2項為國際項目——馬來西亞Pantai第二污水處理廠、新加坡樟宜第二新生水廠，6個為國內項目，總處理量達123.3萬噸/日，涵蓋污水、再生水、新生水三大領域。北控水務近年來在全國和國外做的地下污水處理廠的幾個案例：

這里簡單介紹三個案例：

馬來西亞Pantai第二污水處理廠。Pantai第二污水處理廠為全地下式水廠，日處理規模32萬噸，服務人口142萬人，投資25.48億港幣，集污水處理功能及景觀生態價值于一體，是中國企業在海外運營的首個污水處理廠。采用全地下式設計思路，融合生物濾池除臭、太陽能無動力高效采光、沼氣發電、水源熱泵等新技術，使其成為一座綠色、環保和節能的新型污水處理廠。

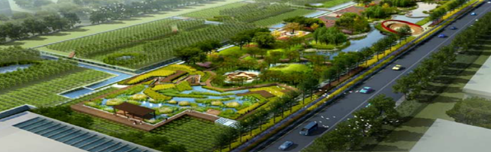

北京稻香湖再生水廠。日處理規模16萬噸；占地面積4.47公頃；服務面積約34.5km2 ；出水“準IV類地表水”標準；是北方地區最大的地下式污水處理廠和再生水廠。原設計，采用地上式設計，占地17公頃，對于海淀北部生態新區“綠心”有較大影響。優化設計采用全地下式設計，占地4.47公頃并且對于海淀北部生態新區環境有積極影響。大幅節約土地、提升周圍環境品質及土地價值，符合政府愿望，被政府采納，選為投資合作方。被列為市區兩級重點工程，是北京市未來三年中十大重點工程中唯一入選水務項目，也成為環保部重點關注的工程項目。地上功能與定位為，精心打造一個具有鮮明特色的低碳示范公園，同時，使其成為區域發展的綠色引擎。生態公園、活力公園，文化公園，高端科技研發基地。關鍵技術采用多級多段生物除臭技術，矩形周進周出沉淀池，分段進水A2O脫氮除磷技術，水源熱泵熱能回收技術，精確曝氣技術，精確加藥技術，自然采光技術。

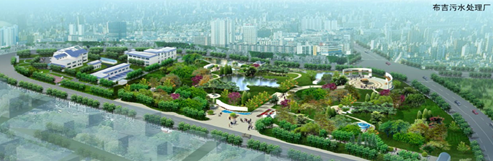

深圳布吉污水處理廠。這個是我們運營了四、五年的污水處理廠，地上定位主要為文體休閑公園，對市民開放的公園，地上的綠化所有維護都是合同范圍內的，政府對這部分也給予了支付。
