“水十條”的發布,表征著效果時代的到來。環境治理走向效果時代不僅意味著真市場的啟動,也意味著環保要求的進一步趨嚴。“水十條”強調,需要推進污泥處理處置:要求污水處理設施產生的污泥應進行穩定化、無害化和資源化處理處置。據統計,我國市政污泥產生量2010~2014年保持較高增幅,預計到2015年產生量達到3509萬噸。而根據住建部的最新調查,目前中國各地污水處理廠產生的污泥無害化處置率約為56%。因此,有分析認為,“水十條”中我國污泥處理處置的設施建設和處置率的明確要求,對污泥處理處置行業將是“大考”。
面臨大考,行業也不斷探索適合污水污泥處理處置的發展之路。9月11日,2015上海水業熱點論壇,以“面向未來的污水污泥極致化之道”為主題,屆時將邀請行業優秀企業代表,分享經典污泥處理處置項目,從系統化、極致化、資源化角度,重點分享項目的技術經驗等,探討產業視角下的污水污泥解決方案。E20環境平臺特別整理部分項目案例介紹,供讀者參考。

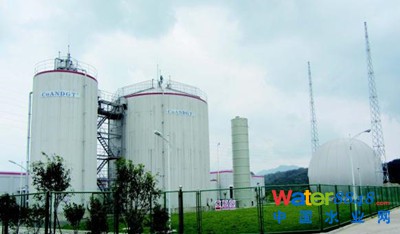

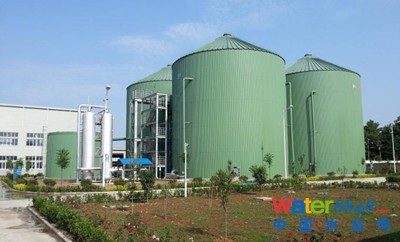

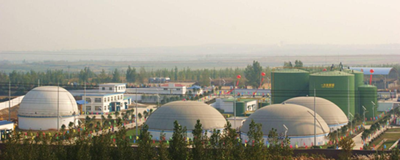

浙江省寧?h污泥處理處置工程:實現污泥等廢物的綜合處理并回收生物質能源

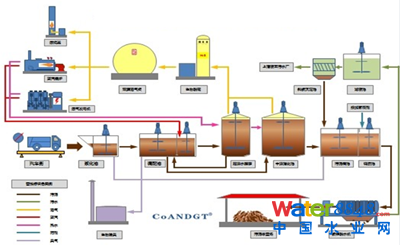

該項目是國家863課題示范工程,采用中持水務核心技術“污泥分級分相厭氧消化技術”,工藝路線為“分級分相厭氧消化+深度脫水+土地利用(園林綠化)”。項目占地1.1公頃,集中日處理寧?h城7家污水廠污泥150噸,其中一期污泥75噸。能夠降解有機物、殺滅病原菌并降低含水率,污泥經處理后用于園林綠化的營養土,沼氣廠內自用。該工程于2012年4月竣工并正式投入使用,項目至今已穩定運行3年,實現污泥等廢物的綜合處理并回收生物質能源,從而踐行循環經濟、低碳經濟和可持續發展理念。
項目推薦單位:中持水務股份有限公司

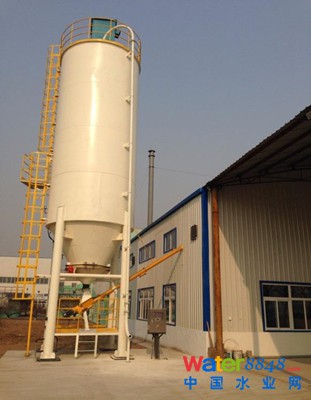

遷安市污水廠污泥加鈣穩定干化處理項目:不拆變、停運現有污泥脫水系統,實現污水與污泥處理無縫銜接
項目建設規模40 t/d,對8萬m3/日遷安市污水處理廠產生的脫水污泥進行無害化、穩定化、干化處理。項目采用“快速混合”與“慢速反應”分開設置的二段式污泥堿性穩定處理工藝——SG-MixerDrum®污泥堿性穩定干化技術。系統于污水處理廠內脫水機房旁空地進行建設,總占地面積550m2;建設周期約3個月,在不拆變、停運現有污泥脫水系統的情況下實現污水與污泥處理無縫銜接。工程至今已投產運行1年半,運行效果良好,出泥符合設計要求,滿足CJ/T 249《城鎮污水處理廠污泥處置混合填埋泥質》標準,產品作為填埋場覆蓋土使用,實現了污水廠污泥的“無害化,穩定化,資源化”。
項目推薦單位:中持水務股份有限公司

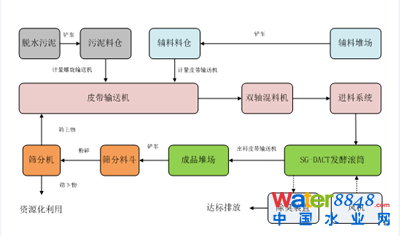

任丘市城東污水廠污泥滾筒好氧發酵處理工程:有效解決傳統好氧發酵技術存在的難題
該工程處理規模15t/d(含水率80%),采用SG-DACT®滾筒動態好氧高溫發酵技術對脫水后污泥進行處理處置,于脫水機房旁空地建設,系統占地1030m2,實現了污水、污泥在污水廠內的一體化處理,至今以穩定運行2年。該工程有效解決傳統好氧發酵技術傳質效率低、發酵周期長、占地大、臭味控制較難等問題,產品含水率低于45%,糞大腸桿菌值、蠕蟲卵死亡率、種子發芽率等均滿足《城鎮污水處理廠污泥處置園林綠化用泥質》(GB/T23486-2009)要求,可作為園林綠化營養土。
項目推薦單位:中持水務股份有限公司

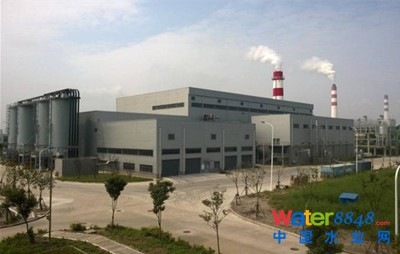

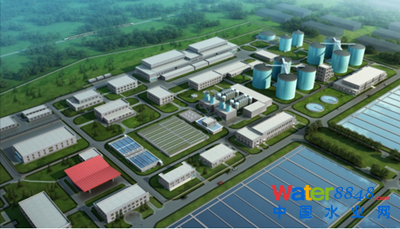

上海竹園污泥處理工程:全國最大的污泥干化焚燒項目
上海市竹園污泥處理工程項目接收和處理來自上海市竹園一廠、二廠、曲陽、泗塘4座污水處理廠的脫水污泥,項目采用半干化焚燒處理工藝、焚燒灰渣進行建材綜合利用的處置方式。工程項目位于浦東新區外高橋地區規劃竹園污水廠用地范圍內,總占地面積5.83ha。
項目推薦單位:上海市城市排水有限公司、北京京城環保股份有限公司

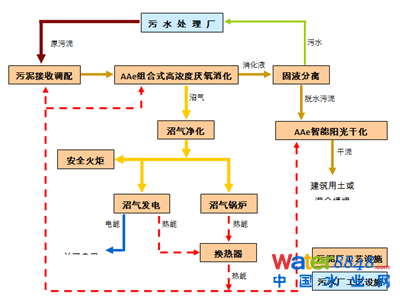

平頂山污泥處置項目:平頂山市節能減排重點環保項目
該項目是平頂山市節能減排重點環保項目,建設在平頂山污水處理廠西側,主要用于日處理25萬噸污水產生的脫水污泥。項目設計日處理污泥量為220噸(80%含水率),占地約20畝,項目投資7400萬元,建設期一年。項目采用的“污泥高濃度厭氧消化+電熱聯產+智能陽光干化”工藝技術路線是目前在國際上污泥處理領域中,理念超前、技術合理可靠、系統運行最經濟的技術路線。其核心工藝設備為AAe高濃度生物厭氧消化反應器、AAe智能陽光余熱干化棚。
項目推薦單位:安陽艾爾旺新能源環境有限公司
深圳南山污水廠污泥處理系統升級改造工程:采用高干脫水技術路線,嚴格控制加藥量
南山污水處理廠也是深圳污泥產量最大的污水處理廠。該項目以南山污水處理廠濃縮后含水率約為97.5%的污泥為主要處理對象,西麗和蛇口廠則將80%污泥在均質池中與部分南山廠污泥混合均質,然后再經過污泥處理系統進行脫水。項目總規模為含水率80%濕污泥800噸/天,分兩期處理。目前的設備供貨和安裝服務范圍為近期400噸濕污泥的處理。上海同臣環保負責提供超高壓彈性壓榨機及配套附屬設備、閥門、管道及配件、電氣自控等設施并提供設備安裝。
項目推薦單位:上海同臣環保有限公司

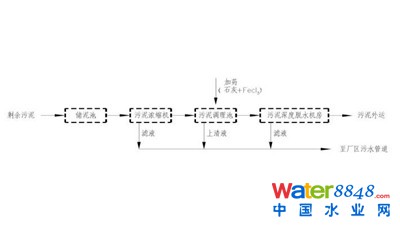

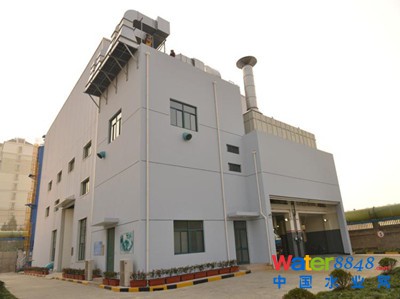

天山污水廠污泥深度脫水工程:小區污水廠極致化典范
上海天山污水處理廠污泥深度脫水工程設計規模為干污泥量13tDS/d,總投資約為2600萬元。主要流程為離心濃縮+藥劑調理+隔膜壓濾機脫水,它將污 泥含水率降至60%以下,滿足運送至填埋場處置的要求。該工程的建設是為了保障近期上海市中心城區污水處理廠污泥的出路,并通過建設高標準除臭工程改善周邊大氣環境質量。
項目推薦單位:上海市政工程設計研究總院、上海城投污水處理有限公司

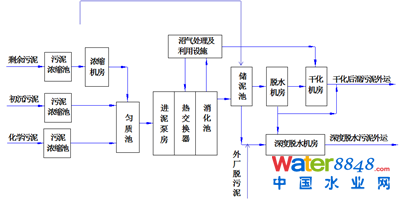

白龍港污水處理廠污泥處理工程:國內領先的大型污泥厭氧消化處理系統
上海白龍港污水處理廠污泥處理工程是世界銀行貸款項目上海城市環境項目APL二期城市污水管理子項目上海白龍港污泥處理工程BST2.3標的一部分。建設完成后由上海城投污水處理有限公司白龍港污水處理廠負責生產運營。工程采用污泥厭氧消化+沼氣凈化+污泥干化工藝,設備設施運行穩定,污泥降解率達40%以上,產生的沼氣作為干化系統能源使用。工藝對濃縮后的污泥進行一級中溫厭氧消化,降解污泥中的VSS,產生沼氣進行資源再利用,供消化、干化加熱系統利用(消化熱水鍋爐、干化導熱油鍋爐),干化系統為流化床干化工藝,采 用沼氣鍋爐導熱油干化污泥。
項目推薦單位:上海市政工程設計研究總院、上海城投污水處理有限公司

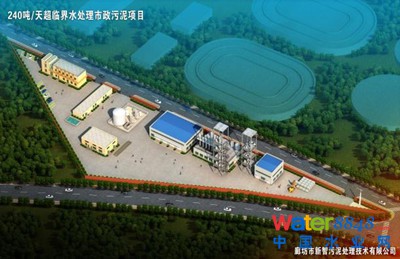

廊坊超臨界水氧化污泥處理示范項目:采用國內自主設計建造的首套工業化超臨界水氧化裝置
項目由新奧環保技術有限公司投資興建,是國內自主設計建造的首套工業化超臨界水氧化裝置,處理能力達到240噸/天。項目位于廊坊龍河工業園區的中心地帶,占地1.45公頃。項目采用新奧集團自主研發的超臨界水氧化處理技術,可徹底分解污泥中的有機質,殺滅有害病菌,穩定重金屬成分,實現污泥的減量化、無害化處理和資源化利用。
項目推薦單位:新奧環保技術有限公司

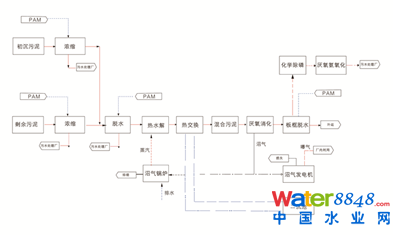

北京高碑店污水廠污泥高級消化項目:北排、普拉克、康碧三方合作項目
2014年8月26日,北京排水集團北排建設有限公司與普拉克環保系統(北京)有限公司簽約北京高碑店污水處理廠污泥高級消化工程設計及咨詢服務合同,項目設計日處理能力為1358噸(按含固率20%)的混合污泥,是目前國內最大的污泥熱水解+高級厭氧消化+深度脫水的項目。項目的建設地點在高碑店污水處理廠的廠內,高碑店污水處理廠的規模為100萬噸/日,是北京市最大的污水處理廠。該項目還引進了污泥熱水解技術專業公司康碧(CAMBI)公司的成套系統。項目預計到2015年底建成,使污泥處置實現了能源化,減量化,無害化,穩定化,資源化和可持續發展,充分體現了企業的社會責任感,把節能減排落實到行動中,對全國的污泥處置路線有很好的示范作用。
項目推薦單位:普拉克

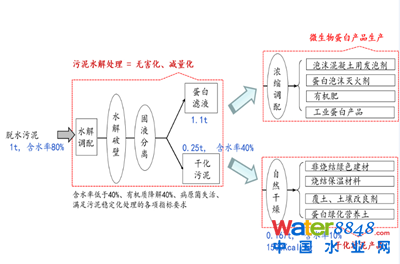

天津濱海污泥處理處置中心:工藝獨創,全球唯一污泥處理及蛋白提取利用技術
。
裕川污泥處理處置項目接收處理來自天津十幾家污水處理廠的污泥,處理后的干化污泥含水率40%以下,有機物消減40%以上,病原菌全部滅活,可用于生產綠色建材、土壤改良劑等;蛋白濾液可用于生產泡沫混凝土用發泡劑、泡沫滅火劑用發泡劑等高附加值資源化產品。脫水污泥經裕川技術處理后實現“三化”同時產生可資源化利用的蛋白濾液和干化污泥。裕川一期150噸/日污泥處理處置項目已連續、穩定運行近3年;二期150噸/日項目于2015年8月底投入運行;三期800噸/日項目于2015年9月開工建設。
項目推薦單位:天津市裕川環境科技有限公司
河南安陽中丹大型車用生物燃氣工程:亞洲首座以城市有機固體廢棄物為原料的大型商業化運營車用沼氣工程
該項目由青島天人環境股份有限公司設計建設,安陽市貞元(集團)有限責任公司投資運營,采用的工藝是高溫CSTR和二次發酵技術,醇胺法沼氣凈化提純工藝。日產CNG10000m3/d,原料消耗量500噸/天。利用的主要原料是市政污泥(200t/d)、城市糞污(255t/d)、牛糞豬糞(30t/d)、屠宰垃圾(5t/d)、廚余垃圾(10t/d)。該項目是亞洲首座以城市有機固體廢棄物為原料的大型商業化運營車用沼氣工程,是國內首套大型高溫CSTR反應裝置,一次性調試投產成功,甲烷回收率達到國內領先水平;采用SCADA自控系統實現遠程監控管理和專家服務,項目總投資為5500萬元。
項目推薦單位:青島天人環境股份有限公司

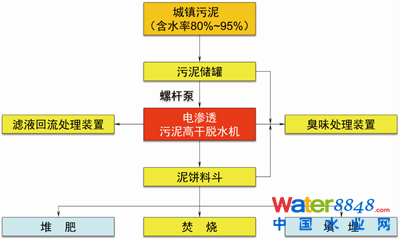

湖北咸寧電滲透污泥高干脫水項目:不加化學藥劑,為后續資源化利用提供便利
該項目建設在咸寧經濟開發區溫泉工業園,主要用于日處理4萬噸市政污水產生脫水污泥。項目設計日處理污泥量為20噸(80%含水率),污泥脫水后含水率從80%降至40%。項目投資580萬元,占地約500㎡,其中建設投資530 萬元;本工程于2014年09月份建成投產。該項目采用“機械壓榨”與“電滲透”耦合原理,在常溫工況下,實現固液分離,避開固汽分離相變汽化潛熱階段。減容60%~70%;電耗80~90kWh/t;熱值1000~1300kCal/kg;殺滅病原微生物去除部分重金屬;所產泥餅異味;浸泡2月后,返溶率<5%。
項目推薦單位:桑德環境資源股份環境有限公司
