今年4月份,“水十條”正式發布,明確推進污泥處理處置。污水處理設施產生的污泥應進行穩定化、無害化和資源化處理處置,禁止處理處置不達標的污泥進入耕地。好的技術是實現目標的硬件支撐,“2015(第七屆)水業熱點論壇上,GE水處理及工藝過程處理大項目開發總監范曉鵬為大家講解了GE Monsal高級厭氧消化技術的優勢及應用現狀。
GE水處理及工藝過程處理大項目開發總監范曉鵬
以下內容根據現場發言整理,未經發言人審閱:
范曉鵬:大家好,今天我們介紹一下GE Monsal高級厭氧消化技術。這是隸屬于GE水處理集團的,今天我的介紹可能會涉及到GE公司和GE水處理集團的介紹,后面是GE Monsal高級厭氧消化技術等一些介紹。
通用電氣是一家全球化的科技服務和金融公司,致力于解決世界上最棘手的問題。它旗下可能有航空、醫療等業務版塊,水處理集團是隸屬于發電集團下面的。這個公司是1892年由托馬斯.愛迪生設立的。目前我們在全球有各大辦事處,在北京和上海都有辦公室。
同時,我們在無錫有一個工廠,這個工廠主要是進行化學藥劑和各種水處理設備生產,包括反滲透膜,EDI,包括各種機器的生產。
GE Monsal高級厭氧消化技術詳解
GE Monsal是GE的一個厭氧消化的技術,它主要涉及的產品有消化罐的攪拌、換熱及冷卻設備,還有預處理設備以及清淤設備。主要涉及到三個指標應用:1.市政污泥高級厭氧消化系統;2.餐廚垃圾高級厭氧消化系統;3.新技術,即厭氧MER技術。
這里可以介紹一下GE高級厭氧消化技術的幾個關鍵的性能參數,左邊這一行是傳統的消化參數,右邊是GE的高級厭氧消化系統的主要關鍵參數。
你可以看到,第一行消化罐的停留時間,我們可以節省大概30%-50%。它的工藝流程從單級的工藝,可以變成多級的工藝。后面滲水的耐受能力可以比傳統的多2-3倍,它的有機負荷是傳統的2倍。最后是產氣率,產氣率可以比平時要多25%-30%。
這里面涉及到以下幾種技術:
1.生物水解技術。
下面是Monsal42及55,主要是在液氧消化罐之前加了生物水解的步驟。你可以看到這里寫42、55,其實就是在前面有一個多極的加溫,在42度以上進行的水解。55其實是說在55度下面,做了一個水解的步驟。所以目前你可以看到,我們有4種不同的產品,分別是在42度、55度,包括70度來進行水解。其實溫度越高,后面消化罐的容積會越小。
2.混合換熱技術。
它主要涉及三個不同的產品,區別主要是大部分的消化罐里面都是有攪拌器的,Monsal技術采用空氣攪拌和泵的攪拌方式,這樣避免在消化罐內一些設備的故障難以維修的問題。第一個叫AirMix,它是經過一系列的混合點進行注入。在罐子里面可能會有20多個空氣注入點,分別在不同的點以不同的時間注入空氣,以達到攪拌的效果。這樣做的主要好處是可以使有效容積大于90%,同時適合高污泥的濃度,并且具備低能耗的優勢,池內沒有轉動的設備,同時也是無噪音的功能,這是AirMix其中的一個攪拌技術。
后面一個是叫Jet Mixing,Jet Mixing其實是通過循環泵的方式,在罐體內進行循環,通過循環的方式攪拌污泥。
最后一個是SGM技術,這個技術和AirMix其實是很相似的。主要的不同點在于AirMix是攪拌空氣,而SGM是把消化罐內沼氣抽出,通過一系列的混合點注入進行攪拌。
這里是AirMix和SGM的對比參數,你可以看到其中的一些不同。
同時,我們也有換熱技術。這個換熱技術在全球已經有187個應用案例,使用大約15年,能夠產出超過10%的干泥,負荷是從兩千千瓦到三千千瓦不等?梢园褱囟瓤刂圃谡1攝氏度以內。
邁向能源中性- 傳統厭氧消化升級改造
后面我介紹一些案例,我們不需要額外的能源就可以對傳統的厭氧消化進行升級改造。
這里說到了一個挑戰,就是傳統厭氧消化設備的能源需求大,運行維護成本高,而且需要更高的污泥產量、產氣率,向工藝過程要能源或者是要原有的消化系統提高產能。通過我們前面的這些技術,能夠提高消化設備的處理能力,提高沼氣的產生率,增強消化系統的穩定性。它通過的途徑,就是我前面提到的水解工藝,在相同的停留時間內,可以提高25%的產氣率。
這里是做了一個案例的介紹,這是一個服務于30萬人口的污水處理廠,所需要的消化容積大概是1.7萬立方米,一年產生1.2萬TDS,通過Monsal55水解技術,可以額外增加2.8萬TDS每年,同時維持原來相同的消化容積。同時,混合泥餅進料,運行負荷是在4.7公斤。
這里也說到一個案例,通過沼氣產量增加了300%,GE同時也有一個GE沼氣發電機,產生的沼氣進入這個發電機組進行發電,同時,還可以向另外4千個家提供電力。
邁向能源中性- 共消化
后面提到的是共消化的案例。傳統厭氧設備能源需求高,需要對消化設備優化。這里采用的是MonsalAAD的升級改造,提高消化負荷,增大有效容積以接受餐廚垃圾。同樣,它的污泥負荷可以做到4.5公斤,主要是通過接受餐廚垃圾提高能源的產出。
這是我們做的優化。下面這個圖是2007年以前的布置圖,他當時采用的是傳統的中溫消化,6個2700立方米的消化罐,對22265噸干泥進行消化,基本上是有21097干泥。

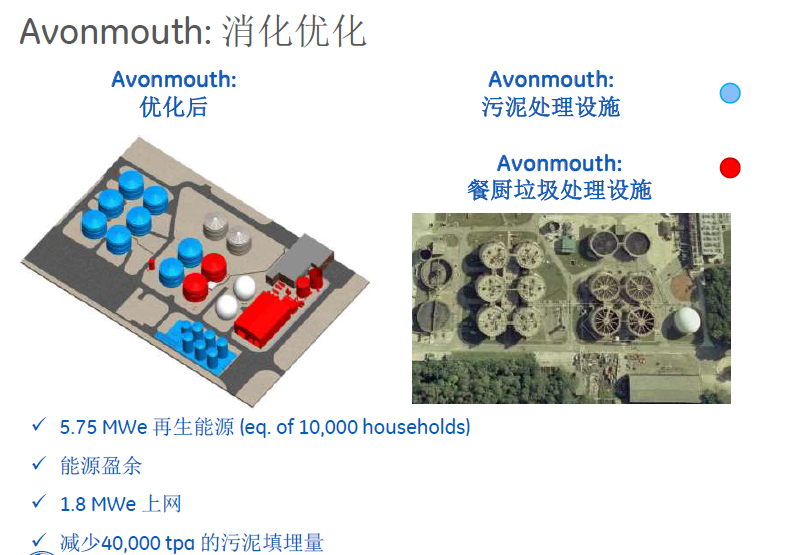

這是優化后的平面示意圖。通過優化以后,紅顏色的部分可以額外的進行餐廚垃圾的設施,最后可以有5.57兆瓦的再生能源,同時整個廠的能源是有盈余的,有1.8兆瓦可以上網,每年減少4萬噸污泥的殘排量。
對于客戶的價值就是有機垃圾可以回收,同時通過厭氧減量化,延長填埋廠的壽命,做的方式主要是55%的有機成分回收,約兩萬噸的餐廚垃圾可以產生1兆瓦的發電。
GE餐廚垃圾解決方案
這里介紹一下GE餐廚垃圾回收應用,現在在英國已經有6座案例應用了,總處理能力25萬噸/年,有商業垃圾和家庭餐廚垃圾,也涉及到了一系列的技術。
1.高的分離及預處理技術。
2.徹底消毒。
3.強健的設計。
4.全自動化運行控制。
后面有一張流程圖,可以給大家看一下。
這是整體的示意圖,最前面是餐廚垃圾的分離。然后這里是一個80(音)的消毒,這里就是攪拌技術,在這里是厭氧的SGM消化罐,然后再接下來是生物氣的儲存,最后是一個緩沖罐,后面還有一個,就是最后一步的消化的儲存罐。這個裝置是氣味的控制系統,最后這兩個是GE的發電機組。
我這邊的介紹結束了,謝謝大家!
