本月初，我選的某課，組織認知實習，到老佛爺(Lafayette)市污水處理廠參觀。在廠方的允許下，拍了一些照片，整理如下，老同學新同學不是同學的大家們來看看啊~



老佛爺市污水處理廠位于娃爸是河(Wabash River)畔的娃爸是大道(Wabash Ave. OMG,娃爸是大盜，再這樣音譯下去我會走火入魔的……）上，服務人口5萬余（很小的規模），日處理水量6.4萬立方米（美國人產污水的能力真強），設計高峰流量10萬立方米，單位處理成本約90美分每噸。市政、工業和雨水合流制管網。



本廠二級生物處理，無深度處理步驟。很不好意思，進水和出水的指標我都沒有記下來，污泥處理是本廠的特色項目（本校一項跟蹤科研課題）。從進水到出水介紹如下：

1.調節池

2.格柵

3.初級泵站

4.沉砂池

5.初沉池

6.生物處理步驟

7.二沉池

8.二泵站

9.氯接觸消毒池

10.污泥處理

11.



1.調節池

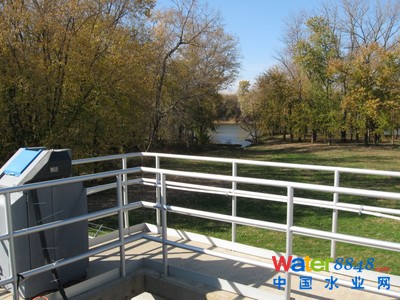

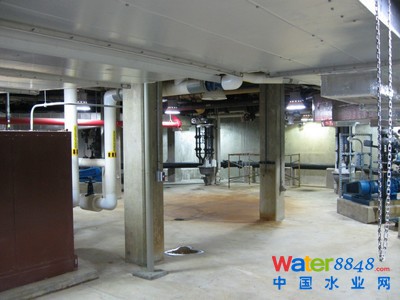

由三個加蓋的調節罐組成

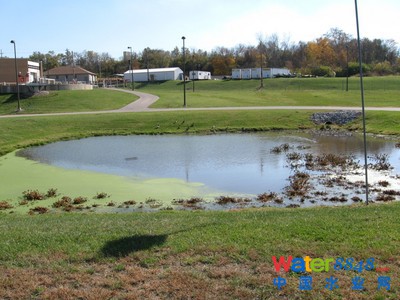

一個池塘，里面養了很多鵝，檢測出水水質和空氣質量。要是哪天，鵝突然都快不行了，就馬上停工檢修





 2.格柵

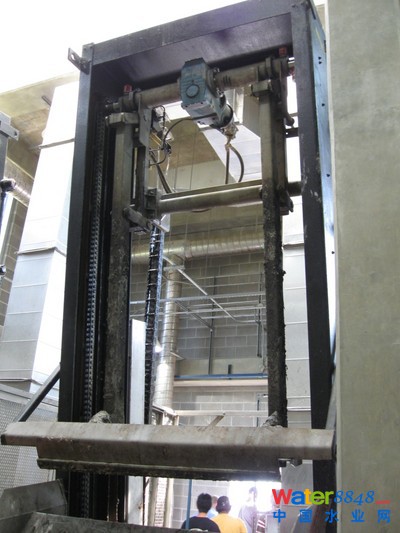

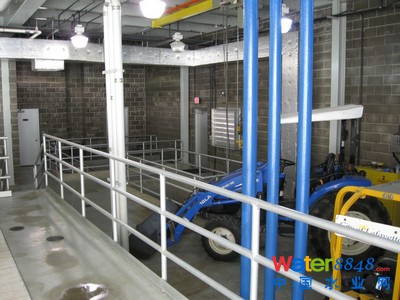

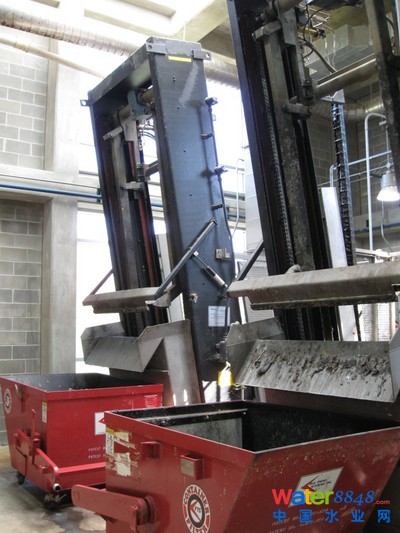

 共四組刮渣機







專門湊過來看一看美國污水中的柵渣都是些什么，但是沒看出來有什么成分……

當年參觀松江污水處理廠的格柵，那個柵渣的成分實實在在地把我雷到了，當時同去的同志們應該也印象深刻吧，特別是講解員還一邊講“松江污水處理廠主要處理松江大學城的生活污水……”

我就一直在想：松江大學城里該是怎樣的生活呀……

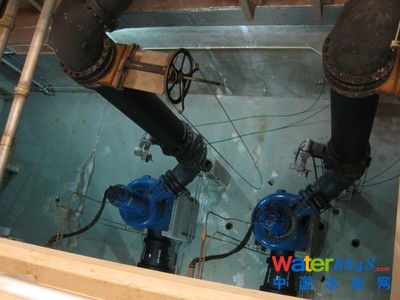

3.初級泵站







4.沉砂池

兩組，同時運行

應該是鐘式沉砂池吧

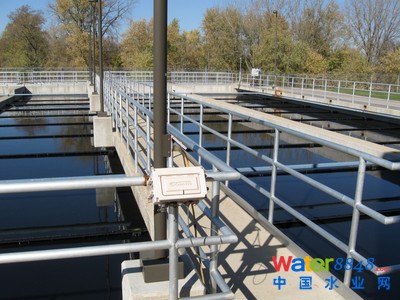

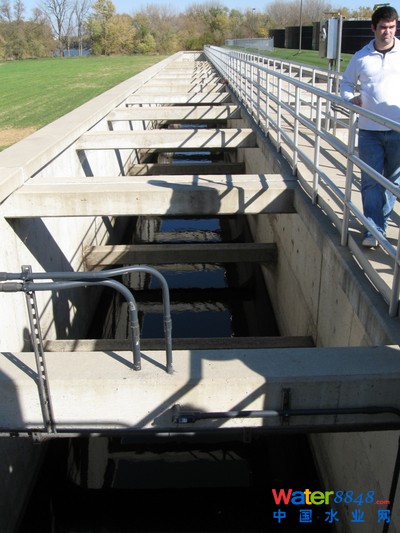

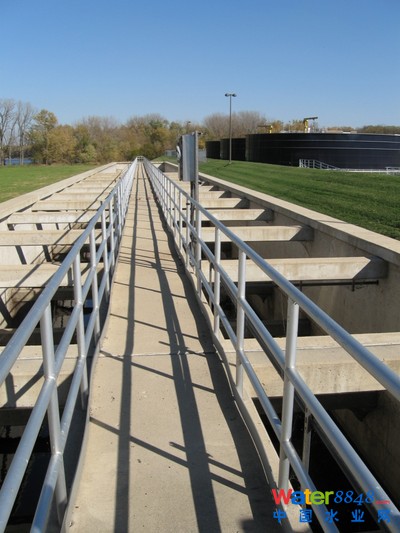

5.初沉池

四組，平流式沉淀池

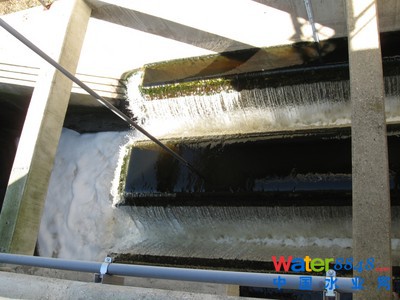

有導流墻和穿孔墻



想起當年高奶奶劃重點哎，所有人都認為“為什么要設導流墻？”一定會考，結果沒考……

我到現在還記得答案是“提高佛汝得數，減小雷諾數”

同時提醒環院的學弟學妹們：其實不用把高奶奶的“考前重點”太當回事……

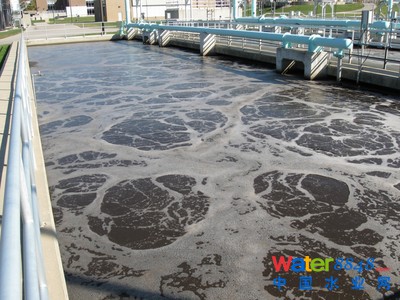

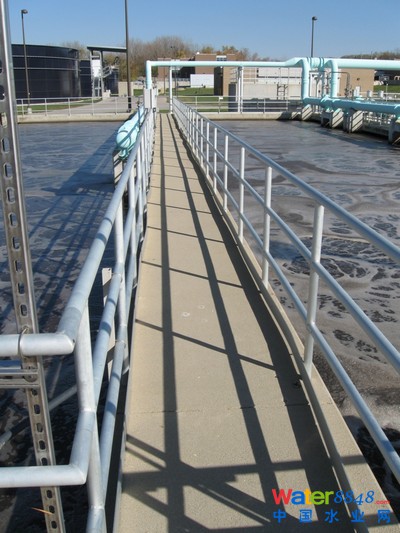

6.生物處理步驟

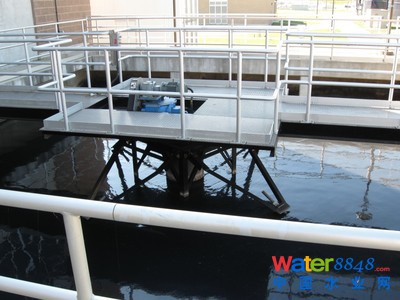

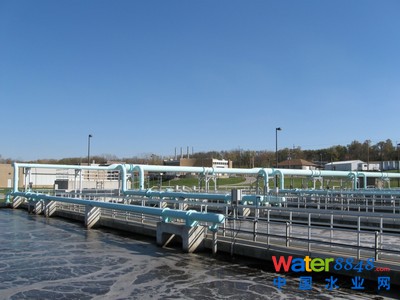

共六組生物處理池，不清楚具體的曝氣操作，我看得時候是全部都在曝氣

池邊沒有救生圈和長竹竿哦~

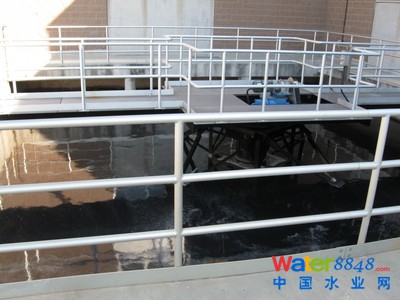

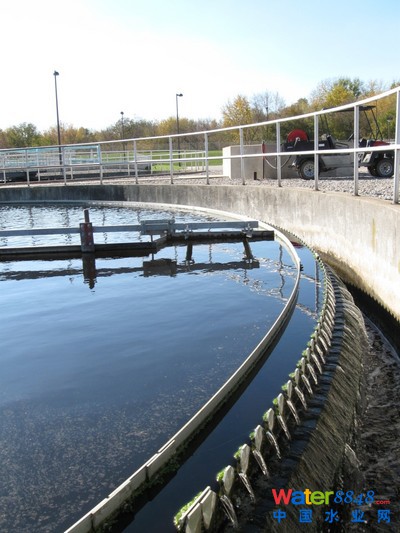

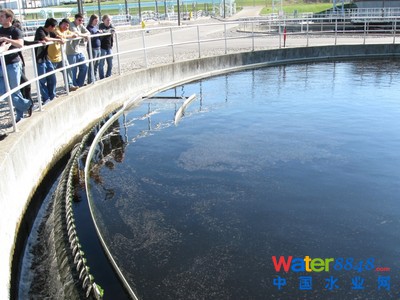

7.二沉池

不知道設計時為什么要設9個二沉池，參觀時有6組在工作，3組在歇著

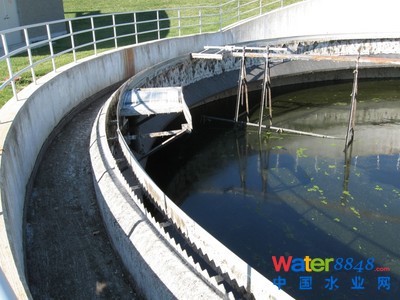

有一個小木框是收集漂浮雜質的



未工作的二沉池

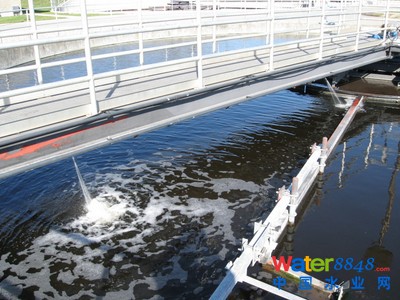

以前參觀時沒有注意過是不是在旋臂上有這樣的射水裝置，也是用來聚集上浮的有機物的。

我推測本廠的污泥沉淀效果不佳，所以增設二沉池。

另外可以看到池面確實有很多漂浮物，于是增設裝置收集比重低于水的上浮污泥顆粒





8.二泵站

在消毒池之前，接近出水了



9.氯接觸消毒池









后面可以看到接納水體，也是印第安納(Indiana)州的母親河——娃爸是河(Wabash River)





10.污泥處理

先是污泥脫水車間

這是促進污泥混凝的藥劑，上面的標簽看不懂，只知道是有機物，不知道成分。

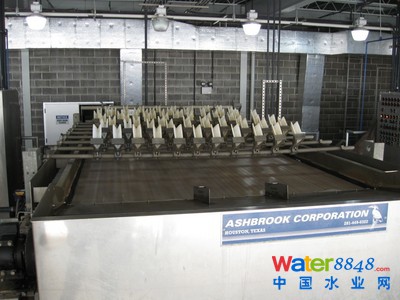

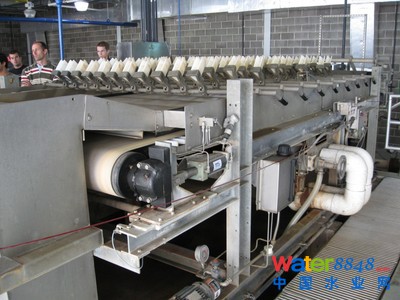

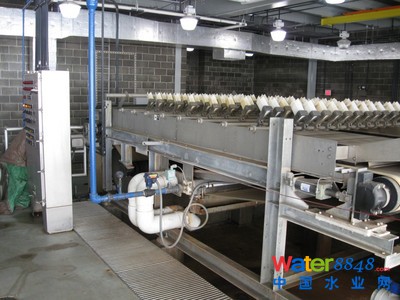

污泥脫水機（和以前見過的履帶式有點不一樣，上面那些像桌上足球游戲的白色塑料塊不知道是什么作用的）

我們?nèi)サ臅r(shí)候并沒有工作，技術員說污泥量不多，每天開2小時就夠了（我汗，只用開2小時，你給整兩臺干嗎呀？一用一備？）

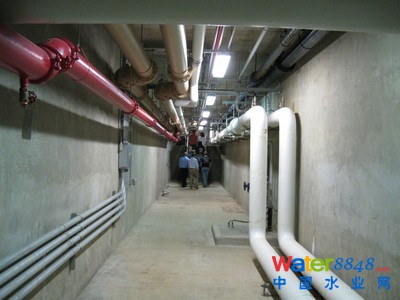

連接污泥脫水車間和污泥消化罐的地下管廊





污泥消化間的底部，這兒很熱

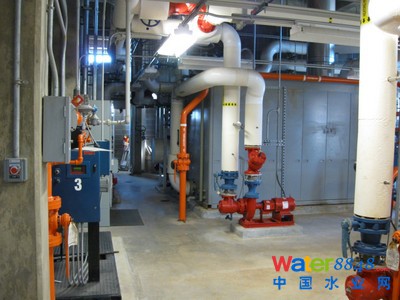

污泥消化間

灰色的鐵盒子是消化罐，有5個還是6個，忘了，污泥在里面停留三個月到半年，進行厭氧消化

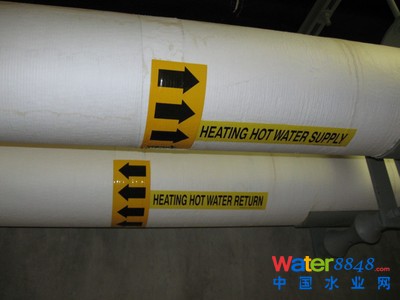

熱水逆流交換，給消化罐保持高溫



脫水、消化后的污泥最后進行土地處理，本郡有5000英畝的農業用地是同時用作污泥處理的。將污泥均勻撒在土地的淺層，是很好的肥料。關鍵是要控制金屬污染。

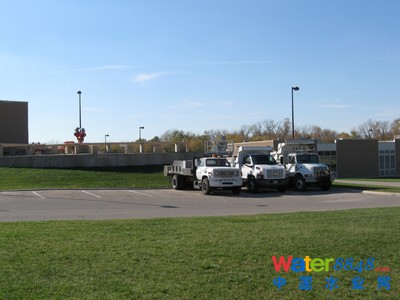

處理廠的辦公區





11.

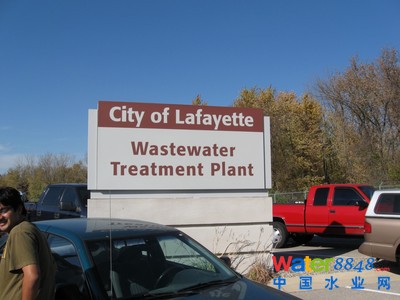

拍一張大門口



黑衣服的，擋住主體了，讓開

再照一次



從沒覺得老佛爺(Lafayette)市這么漂亮，月亮是PS的，其他的還是實景

( From:老佛爺市政府網站，首頁， www.city.lafayette.in.us/ , by Quentin Robinson)



最后來張雷人的:

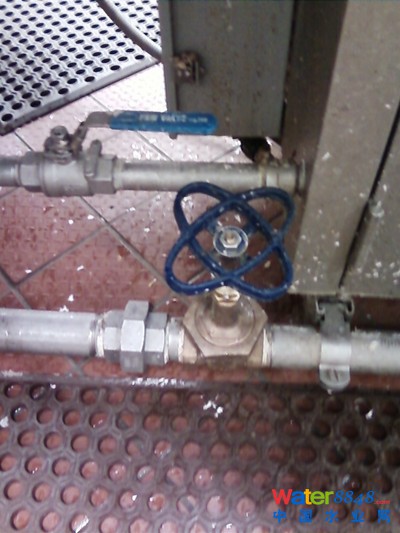

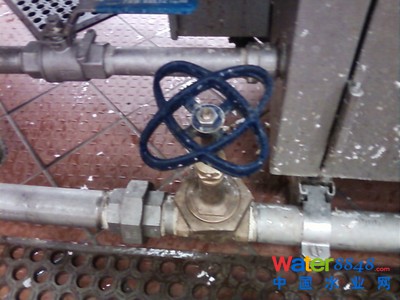

驚現"CCTV閥"



近照



因知識有限，圖配的說明可能有很多錯誤。瞎扯的內容也可能有不到位之處……

謙虛的我隨時歡迎大家來指正啊
