同層排水（same-floor drain）是排水橫支管布置在排水層或室外，器具排水管不穿越樓層的排水方式。相對于傳統的隔層排水處理方式，同層排水方案最根本的理念改變是通過本層內的管道合理布局，徹底擺脫了相鄰樓層間的束縛，避免了由于排水橫管侵占下層空間而造成的一系列麻煩和隱患，包括產權不明晰、噪音干擾、滲漏隱患、空間局限等，同時采用壁掛式衛生器具，地面上不再有任何衛生死角，清潔打掃變得格外方便。
本文通過中原油田林�；▓@二期這個項目對模塊化同層排水節水系統進行探討。
1、 項目概況
中原油田林�；▓@二期項目是棚戶區改造項目，位于河南省濮陽市。工程共107棟樓，其中6層住宅34棟，11層住宅73棟，規劃戶數6076戶，惠及1.9萬人。該項目于2011年開始建設，衛生間的排水全部使用模塊化同層排水節水系統。
2、 模塊化同層排水節水的技術應用方案
1． 模塊化同層排水分戶中水的原理

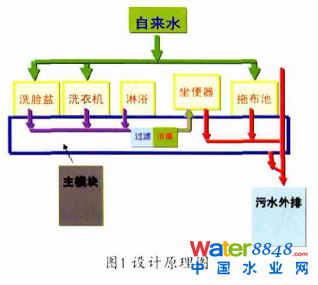

模塊化同層排水分戶中水系統是集同層排水與戶內雜排水收集、自動處理、回用沖廁為一體的裝置。該裝置設在衛生間戶內，收集洗衣機、淋浴等盥洗器的優質雜排水，經過處理，滿足沖廁用水標準后進行沖廁。（見圖1）
2．排水節水系統設計要點
1）排水立管系統
林�；▓@二期工程衛生間內的排水采用下沉式模塊化同層排水分戶中水裝置，衛生間內設置座便器、洗手盆、淋浴器。根據《模塊化排水節水系統應用技術規程》CECS320：2012中的規定，多層和高層住宅均設計采用de110加強型內螺旋排水管單立管，排水立管底部采用de110x d e160的長彎變徑接頭，排出管管徑放大為de160。排水系統圖如圖2所示。
2）自來水給水設計及防污染措施
衛生間的大便器水箱設計為雙水路進水，一路為自來水，一路為節水模塊處理后的中水。自來水分別設置自動和手動閥，自動閥與同層排水節水模塊的自控器聯動，可以實現自來水的自動和手動供水切換。大便器水箱內的中水和自來水管道均采用上出水，出水口的高度高出水箱溢流水位3倍的管徑，防止中水倒流至自來水管道污染自來水。（見圖3）
3）使用安全保障設計
（1）防堵塞設計
管道堵塞，污水漫溢，污染浸泡裝修地板，是排水系統對居住使用者的危害之一。本系統充分考慮了防堵塞設計，具體措施就是源頭防堵，室內廢水、污水分管、分流排放，毛發、纖維無法進入系統，堵塞管道。
（2）防漏電設計
將模塊化排水節水裝置自動控制系統與衛生間內等電位電路連接，確保漏電自動防護。
（3）自動消毒安全設計
模塊化排水節水自動控制系統，設有定時自動消毒裝置，依據時間，自動開啟消毒系統，對模塊內的儲水進行殺菌消毒。
（4）排空設計
為了利用多余的廢水定期清理模塊裝置內的沉淀物，該裝置設有手動排空、自動排空、強制排空三種方式，確保能夠將儲存在模塊裝置內的水徹底排除。
3、 建筑設計應用條件
1） 結構條件
根據模塊化同層排水節水系統要求，衛生間設置降板，結構樓板下降300mm，衛生間立管位置預留洞400X400mm，洞口預埋立管專用件。

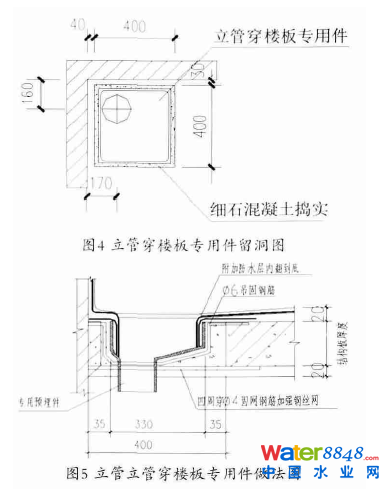

2）穿樓板構造節點防水做法具體做法如圖4、5。
3）建筑構造做法

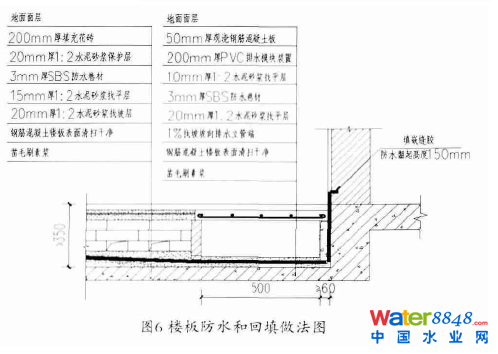

模塊下方設置防水層和找坡層；防水層上方水泥砂漿保護層厚度不應小于20mm，找坡層應坡向立管穿樓板專用件位置；模塊安裝區域外的降板區域采用花鋪砌塊，做法如下圖6。
4）自控系統安裝

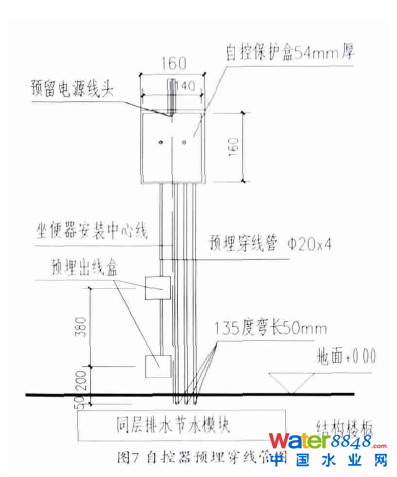

模塊化同層排水節水裝置的自動控制器安裝在坐便器水箱的上方墻內，底部距地面高度1.3m；自控器配電220v，50Hz單向交流電源，配電功率65w，裝設剩余電流動作保護器，剩余動作電流30mA。自控器設置墻體預留槽，并預埋接線管，具體做法如圖7。
4、 系統運行維護費用
整個裝置采用自動控制，自動實現廢水回用，不需要人為操作；每月的維護費大約4元，主要包括：
1) 過濾系統采用自動反沖洗，濾網使用壽命為2年，更換濾網的價格為2元；
2) 消毒藥劑每30~40天投加1次，每次費用約3元；
3) 每隔2～4個月進行一次手動清淤及纖維毛發清除工作；
4) 整個系統的每月耗電量大約1kw/h；
5、 技術優勢分析
模塊化同層排水節水水系統是在一種同層排水+戶式中水的應用方式，與傳統的排水系統和小區中水相比具有以下優勢：
1） 節約大量生活用水
據統計，在每戶的生活用水總量中，廚房用水占總量的30%，洗滌（洗衣、洗澡、盥洗）用水占用水總量的40%，沖洗大便器用水占總量的30%。模塊化同層排水節水系統是將洗滌用水的40%收集、處理，然后用做沖洗大便器的水源。據統計，每戶每月可節約用水3m3，按照臨�；▓@二期工程6076戶計算，每年可節約生活用水約22萬m3，時減少排污水22萬m3。
2）實現同層排水問題
模塊化同層排水節水裝置采用5~8mm厚UPVC注塑成型，一個衛生間排水橫支系統就是一個整體模塊，沒有接頭。不存在普通同層排水節點滲漏的問題，同時在穿越樓板部位，安裝模塊化排水節水裝置之前，對結構樓板進行防水層施工。要求防水層滿鋪，細部加強，四周沿墻向上翻起高度至完成地面上方150毫米高。模塊化同層排水節水系統穿越樓板采用專用連接件，防水層下翻至斗底，有效防滲漏。
預埋件立管穿樓板部位是整個衛生間的最低點，一旦有滲水，就能夠及時排入預埋件并排入立管，避免下沉衛生間內積水。
同層排水技術在我國應用日益廣泛，預計同層排水技術將成為排水管道敷設方式的主流。
