大多數滑坡災害是由于降雨引起坡體地下水位上升而誘發的，特別是堆積層邊坡，其穩定性與地下水位變化關系極為密切。降雨引起坡體地下水位上升是一個累積的過程，單次強降雨過程一般不會導致坡體地下水位大幅上升。但當有前期降雨積累時，邊坡巖土飽和度高，此時的強降雨過程會快速抬升坡體的地下水位，引起滑坡發生。如果能夠適應坡體地下水位變化，及時排出坡體地下水，就能有效防止滑坡災害發生。
虹吸排水具有免動力實現水體的高效跨越輸送特征，流量和流動過程由液位變化自動控制，這些物理特性非常適合坡體地下水位控制的需要，理所當然地受到人們的關注。
邊坡排水是一個長期的過程，需要保持虹吸過程長期有效，一旦出現虹吸過程破壞，對于分散在邊坡環境中的虹吸排水孔，受交通條件等因素制約，人工恢復虹吸過程在管理維護上十分困難。大量滑坡的滑體厚度較大，為實現較大的地下水位降深，需要高揚程虹吸，而降雨的間歇性使邊坡虹吸排水的過程也是間歇性，目前應用的虹吸技術在邊坡高揚程間歇性排水過程中，均易出現無法自動恢復的虹吸過程中斷問題。解決高揚程間歇虹吸排水長期有效保證條件，是邊坡虹吸排水技術推廣應用的基礎。
１. 虹吸過程氣泡形成特點的模型實驗
當虹吸管中出現空氣積累就會導致虹吸過程中斷，要保障虹吸過程長期有效，首先要認識虹吸管中出現空氣積累的原因。事實上，在虹吸過程中出現釋出空氣是必然的物理現象，因為水中溶解有空氣。定溫下，空氣在液體中的溶解度ｓａ與該氣體在液面上的平衡分壓ｐａ 成正比，其定量關系可由亨利定律描述：
ｓａ ＝ｐａ／Ｋ 。
其中，Ｋ 為亨利常數，與溫度、壓力等相關。
虹吸管水流上升運動過程中，隨著上升高度的增加，管內水的壓力ｐａ逐漸減小，從而使氣體在液體中的溶解度ｓａ 降低，必然引起溶解于水中的空氣因壓力降低而釋出形成氣泡。
實驗結果表明：
１）以進水管的水面為基準，距基準面垂直高度３．５ｍ處，虹吸管內開始明顯有氣泡產生，且數量較多，直徑小，最大直徑小于０．５ｍｍ。
２）隨距基準面垂直高度的增加，氣泡數量也快速增加，到距基準面垂直高度５．４ｍ 處，看到氣泡呈現成串現象，氣泡的最大直徑達到１ｍｍ；隨虹吸高度位置的進一步提高，氣泡數量也進一步增加，到虹吸頂點７．３５ｍ 附近，氣泡成串為普遍現象，但氣泡的最大直徑仍不超過１ｍｍ。
３）經過虹吸頂點后，虹吸管中的水流由上升轉為下降，氣泡的浮力方向與水流方向相反，氣泡隨著水流繼續流動的同時，其上浮力導致氣泡相對于水流出現反向運動；在經過虹吸頂點后的０．２ｍ長度管段內，氣泡發生強烈的兼并，氣泡數量減少，單個氣泡體積增大，并且由于大氣泡受水流的推動作用大于小氣泡，出現氣泡的分段集中分布現象（圖２），每個較大氣泡的前端，集中分布大量小氣泡；經過虹吸頂點０．３ｍ 長度管段后，最大氣泡直徑可達４ｍｍ。
４）經過虹吸頂點１ｍ長度管段后，絕大多數小氣泡就只分布在大氣泡的前端，單獨分布的直徑小于２ｍｍ的氣泡極少。５）大量氣泡 兼 并 后，一般單個氣泡的直徑為 ３～５ｍｍ，它們以非均勻間隔（一般為０．３～０．８ｍ）分布于虹吸管內，在隨水流動過程中進一步兼并，最后形成占滿整個虹吸管（８ｍｍ）的空氣段，并在水頭壓力差推動下隨水流一起運動，進一步兼并前方較小的氣泡，在管內形成更長的空氣段，最終流出虹吸管或停留在管內并上升到虹吸管頂點附近集聚。
２. 虹吸出水管段氣泡運動速度影響因素
經過虹吸管頂點以后，由于氣泡的上浮力方向與水流方向相反，氣泡在隨著水流向下運動的同時，還因為自身的上浮力作用產生與水流方向相反的向上相對運動。已有研究［１０］表明，在１～５ｍｍ直徑區間的氣泡上浮速度隨體積的增大而增大；因此，小氣泡沿虹吸管隨水流向下運動的速度小于大氣泡，運動過程中小氣泡有被相對快速運動的大氣泡追上的趨勢。

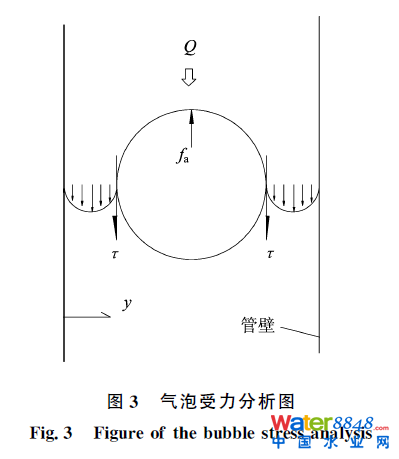

對于虹吸管流，引起氣泡運動速度差異更重要的因素，還在于不同大小氣泡受到的水流推力的差異。管中氣泡的受力特征如圖３所示，包括氣泡的上浮力ｆａ、水流Ｑ在氣泡上下水頭損失引起的壓力差 Δｐ 及其沿氣泡和管壁間流動引起的切應力τ�？紤]層流的情況，τ可用牛頓內摩擦定律表達：
式中：μ 為動力黏度；ｕ 為流速；ｙ 為垂直管壁的距離。
根據管道流的一致性，各管段截面的流量相同。因此，氣泡越大，氣泡所在截面的過水斷面就越小，相應的流速ｕ就越大。假設實驗采用的直徑８ｍｍ虹吸管的平均水流為ｕ０，則２ｍｍ 直徑氣泡占據虹吸管１／１６的截面積后的平均流速為１．０７ｕ０，４ｍｍ直徑氣泡占據虹吸管１／４的截面積后的平均流速為１．３３ｕ０。顯然，對于所研究的虹吸管流，氣泡的直徑和虹吸管徑處于同一數量級，大氣泡占虹吸管截面積較大，受水流的推動作用十分顯著。
試驗觀察中清晰可見，氣泡占管徑的比例越大，氣泡就越能隨水流一起接近同步運動，直至氣泡直徑達到虹吸管的內徑，就基本隨水流同步運動，其上浮力完全成為水流的阻力。

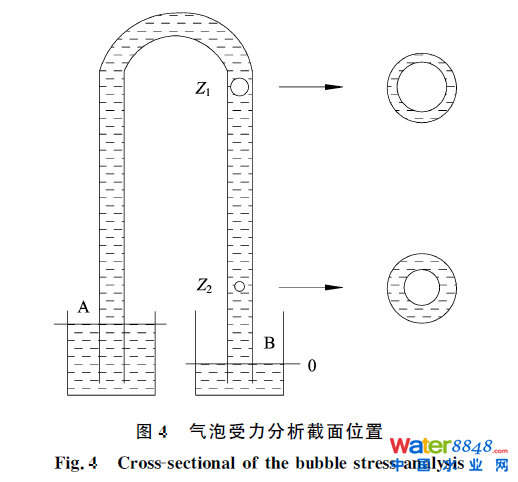

受壓力變化的影響，氣泡沿虹吸管向下流動的過程中，體積逐漸減小，相應的向下運動速度也逐漸減小。如圖４所示，假定Ｚ１高度處有一直徑為６ｍｍ 的氣泡在隨水流向下移動的過程中，一方面因為壓力增加而使氣泡的體積減小，另一方面又因為與其他氣泡兼并而使其體積增大。氣泡在低壓力區域形成后，隨管內的水流向下流動，由于氣泡的體積（Ｖ）與氣壓相關，有
Ｖ１ｐ１ ＝Ｖ２ｐ２。
以０平面為基點，假設氣泡高度Ｚ１＝６ｍ，Ｚ２＝２ｍ，則壓力ｐ１≈４０ｋＰａ，ｐ２≈８０ｋＰａ。氣泡從Ｚ１流動到Ｚ２，將使氣泡的體積減小到一半。也就是說，一個直徑４ｍｍ 的氣泡從Ｚ１ 點運動到Ｚ２ 點后，其直徑減小到約３．２ｍｍ。隨著氣泡直徑的減小，運動速度也相應降低，容易被后來的大氣泡追上，并發生兼并。
３.虹吸管內氣泡的兼并與積累
邊坡地下水位受降雨影響，干旱季節的地下水位可能很低，此時坡體沒有地下水需要通過虹吸排出，所安裝的虹吸排水系統處于停止工作狀態。當下次降雨過程發生時，降雨入滲引起坡體地下水位上升，需要虹吸排水系統能夠?qū)崟r恢復工作狀態。即邊坡虹吸排水系統要求實現間歇性虹吸的持續性不被破壞，實現該目標不僅需要虹吸管具有密封性和進出水管內始終有滿管水面，而且需要虹吸過程形成的氣泡不發生積累。以往研究中對前者探討較多，但對虹吸管內空氣積累問題缺乏研究。
經過虹吸管頂點后，氣泡隨水流向下流動過程中進一步兼并，形成水彈和氣泡相間的彈狀流。圖５所示為虹吸揚程７．７ｍ、虹吸管直徑４ｍｍ的氣泡兼并運動觀察結果。當大�。矀�氣泡與水流一起向下流動時，氣泡受到水流推力和氣泡上浮力的共同作用。因大氣泡基本占據虹吸管斷面，受到強烈的水流推力作用，實驗觀察到如圖５ａ所示的結果：從ｔ１到ｔ２ 時刻，接近虹吸管直徑的大氣泡的流動距離Δｈ１ 大于小氣泡的流動距離 Δｈ２。２個氣泡經歷一段時間運動后出現圖５ｂ所示的結果，２個氣泡兼并形成更大的氣泡。這一大氣泡又會與前方的小氣泡兼并，最后形成占滿管徑的氣泡段（圖５ｃ）。
氣泡兼并過程發展的最后結果是在虹吸管內形成氣泡和水彈的間隔分布，此時由于氣泡占據了整個虹吸管斷面，氣泡的表面張力能夠維持氣泡形態的穩定，水流基本無法從氣泡邊緣通過，成為彈狀流（圖５ｄ）。穩定彈狀流的水彈能夠推動氣泡同步運動，氣泡最終與虹吸水流一起排出而不會在虹吸管內積累。因此，確保虹吸管能夠形成穩定的彈狀流是保障虹吸管不產生空氣積累的條件。
對垂直向上流動的彈狀流已有較多的研究，存在２種類型：穩定的長液彈及發展中的短液彈。許多研究者在液彈長度方面做了大量的實驗和理論研究，得出垂直上升流動中最小穩定液彈長度為８ｄ～２５ｄ（ｄ為管徑）［１１］。但在靜態環境中，需要的穩定液彈長度還會更長，Ｔａｌｖｙ等［１２］利用數字圖像處理技術對相鄰２個 Ｔａｙｌｏｒ氣泡在靜止液體中上升運動的相互作用進行了研究，發現液彈長度５０ｄ時，還存在氣泡合并現象，液彈長度還沒有穩定下來。可以推測，在垂直下降流中，因浮力方向與水流方向相反，形成穩定彈狀流將更困難。
４. 穩定彈狀流的管徑條件
當坡體地下水位高形成虹吸的水頭差較大時，管內流速較大，水彈容易推動氣泡繼續向前流動，并使氣泡從出水口排出。虹吸流速越大，氣泡發生積累作用就越小。對于邊坡工程，經過一段時間虹吸排水后，坡體地下水位下降，虹吸流速極其緩慢；此時能否由水彈將氣泡穩定地封存在虹吸管中，確保氣泡和水流同步流動，是虹吸管內不發生空氣積累的基礎條件。如果水彈不能推動氣泡同步向前流動，氣泡因浮力作用逐漸向虹吸管頂點附近集中，最后將破壞虹吸過程。
為了揭示垂直向下穩定彈狀流的形成條件，進行了虹吸揚程３．５ｍ不同管徑的虹吸試驗。取圖４所示的虹吸形式，分別取虹吸管直徑 ３、４、５ 和 ８ｍｍ。保持水桶 Ａ 的水位高于水桶 Ｂ。根據伯努利方程可知，管內流速與水頭差成正比。為了便于量測，試驗中取水頭差ΔｈＡＢ作為測量參數。

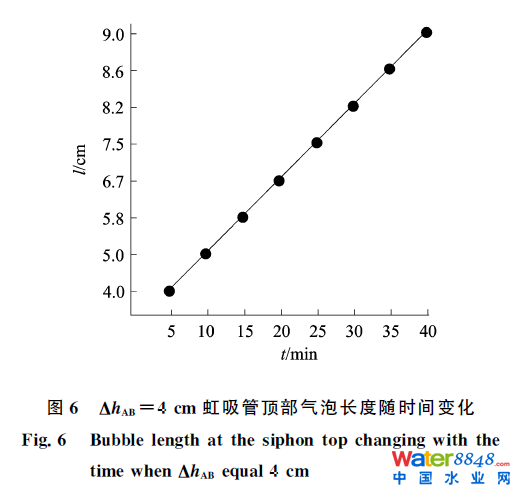

８ｍｍ直徑虹吸管試驗開始的水頭差取為２０ｃｍ，利用虹吸作用使水桶Ａ 的水逐漸流入水桶 Ｂ， ΔｈＡＢ逐漸減小。在開始階段 ΔｈＡＢ較大，虹吸流速較快，盡管虹吸管中產生微小氣泡，但由于小氣泡的上升速度較慢，它們均受水流推動進入到水桶Ｂ中，氣泡不在 虹吸 管 內積 累；隨著虹吸過程的發展，ΔｈＡＢ下降到１０ｃｍ 后，可見大量小氣泡在出水管內停留，并在虹吸管頂點附近出現一個直徑約３ｍｍ的大氣泡；ΔｈＡＢ降到８ｃｍ后，虹吸管頂點附近出現的大氣泡已經基本占滿整個虹吸管，并受水流推動緩慢下移；當其接近到達水桶 Ｂ 時，ΔｈＡＢ下降到５ｃｍ，虹吸過程繼續，但氣泡停止下移，并在經歷短暫的停留后，在浮力作用下反水流方向緩慢上升，氣泡呈彈狀，長約４ｃｍ；ΔｈＡＢ下降到４ｃｍ后，氣泡上升速度明顯加快，不同直徑的氣泡逐漸在虹吸管頂點附近集聚；保持 ΔｈＡＢ為４ｃｍ，虹吸管頂點附近的氣泡長度隨時間逐漸增長，變化過程見圖６，氣泡長度（ｌ）隨時間（ｔ）近于線性增長；之后不再保持 ΔｈＡＢ，使其在虹吸過程中逐漸接近于０，虹吸水流最后停止；再經歷２４ｈ后，虹吸管內所有氣泡全部上升到虹吸管的頂點附近，氣泡段長度達到了３０ｃｍ。由此可見，當虹吸管直徑達到８ｍｍ時，在低水頭差的邊坡虹吸排水過程中，會發生管內氣泡的積累，無法形成穩定的彈狀流，最終將破壞虹吸過程。
以往的研究［１１－１２］結果表明，能否形成穩定的彈狀流與管徑有關。為了考察這種關系，開展了３、４和５ｍｍ管徑的間歇性虹吸試驗。為保持試驗條件的一致性，將４根虹吸管捆在一起，一端放入水桶Ａ，另一端放入水桶 Ｂ中。試驗開始的水頭差�。玻埃悖恚煤缥饔檬顾� Ａ 的水逐漸流入水桶Ｂ中，使 ΔｈＡＢ逐漸減小到接近０。在第１天每間隔１～２ｈ從水桶Ｂ舀水到水桶 Ａ，使ΔｈＡＢ出現４ｃｍ 左右的水頭差，反復該過程。觀察虹吸管氣泡分布情況。經歷８ｈ后，３、４和５ｍｍ虹吸管均在虹吸頂點附近出現集中的氣泡，但集聚的氣泡長度不同，分別為２．５、４．０和５．０ｃｍ。也就是說，虹吸管頂點附近氣泡的集聚速度與管徑成正比。此時在３ｍｍ和４ｍｍ 虹吸管中，其他部位還可以看到氣泡分布，而５ｍｍ 虹吸管的氣泡則全部分布在頂部。在繼續實驗到第５天，３、４和５ｍｍ 虹吸管在虹吸頂點附近出現的氣泡長度不同，分別為４．５、７．５和１０ｃｍ，３ｍｍ和４ｍｍ 虹吸管的其他部位仍有氣泡分布，但５ｍｍ 虹吸管僅在頂部有氣泡。其后經歷３０ｄ停止虹吸流動過程后，３、４和５ｍｍ 虹吸管頂部的氣泡長度不同，分別為８、１５和１８ｃｍ，且３ｍｍ和４ｍｍ虹吸管的其他部位仍有占滿管徑封閉的氣泡分布。
從實驗結果可以看出：當虹吸管的直徑大于等于５ｍｍ時，在低水頭差的緩慢虹吸條件下，不能形成穩定的垂直向下彈狀流，氣泡會集中分布到虹吸管的頂部；當虹吸管的直徑小于等于４ｍｍ 時，可以形成基本穩定的彈狀流，雖然虹吸管頂部壓力小，虹吸管內未占滿管徑的氣泡全部集中到頂部，但先前形成的已經占滿管徑的氣泡，受水彈封閉能穩定存在。
在邊坡虹吸排水實踐中，需要選擇適當?shù)暮缥苤睆�，才能保持虹吸過程長期有效。從實驗結果可以看出，當虹吸管的直徑大于等于５ｍｍ時，在低水頭差的緩慢虹吸條件下，會發生氣泡集中到虹吸管頂部的作用，而且這種作用是隨管徑的增大而加強。另一方面虹吸管直徑過小，排水的效率就低。綜合考慮空氣積累條件和排水效率，考慮到５ｍｍ管徑條件下空氣積累的程度仍然很低，對于經常性降雨并且坡體地下水豐富的地區，可選用直徑為５ｍｍ的虹吸管；但對于非經常性降雨的地區，為保持虹吸過程的長期有效，應選擇小于等于４ｍｍ的虹吸管。
５. 結論
邊坡虹吸排水是處于探索應用階段的新技術�；趶V義達西定律與滲流場分析的基本原理，將“以管代孔”法與解析單元法相結合，提出針對虹吸排水系統的數值模擬方法。
１）虹吸排水具有免動力和流動過程由液位變化自動控制的優點，其物理特性非常適合邊坡排水的需要。但因虹吸管頂部附近處于近真空狀態，溶解于水中的空氣會釋出形成氣泡，如果發生管內空氣積累，虹吸過程就可能被破壞。
２）虹吸進水管距水面以上垂直高度３．５ｍ處就出現明顯的氣泡，垂直高度５．４ｍ 處就出現成串氣泡，它們經過虹吸管頂點后，因氣泡浮力方向與水流方向相反，管內氣泡會發生強烈的兼并形成大氣泡，并在隨著水流向下運動的同時，還因為自身的上浮力作用產生與水流方向相反的相對運動。
在極其緩慢的虹吸流動條件下，當虹吸管直徑大于４ｍｍ 時，在出水管段不能形成穩定的彈狀流，會發生管內氣泡的積累。因此，為保持邊坡虹吸過程長期有效，除非坡體地下水豐富需要大直徑虹吸管以滿足大排水量要求外，一般邊坡排水應選擇小于等于４ｍｍ的虹吸管。
