普拉克環保系統(北京)有限公司項目經理程勝利：首先，很高興可以代表PURAC、北排建設和普拉克環保系統(北京)有限公司分享我們關于厭氧消化處理技術的應用情況。北京污泥項目背景為了實施《北京市加快污水處理和再生水利用三年行動方案》，北排建設作為工程總承包商將建設北京市5座污泥處置中心項目，總處理規模6128噸/日。面對如此大規模的污泥項目，我們北排建設考慮了很多。尤其是在工藝路線的選擇上，他們也有很多核心的關注點。比如：在厭氧系統選擇方面，可能要選擇更加高效的厭氧系統。我們希望產生正的經濟效益，所以要保證這個項目的后續可持續運行。在沼渣處理方面，希望達到真正的減量化，實現能投盡?利用的標準。最后要有穩定的沼液處理技術。北排建設多番論證，最后選擇了這樣的工藝。離心預脫水，然后到熱水解，再到高級厭氧消化(中溫)，再到板框脫水，然后生物炭土。這樣的一套系統融合了康碧以及普拉克的技術，還有北排建設自主研發的厭氧沼液處理技術，應該說是一條全流程的解決方案。在供應商和設備的選擇上面，北排建設也是很慎重，更多考量的是“供應商是否有可靠的業績，是否有經驗教訓，是否有強大的本土化能力。”經過多方甄選，最后北排建設選擇了來自于北歐的全球最大的熱水解供應商，以及國內領先的厭氧系統集成商普拉克公司組成了合作。北排建設、康碧、普拉克三家是強強聯手的戰略合作，北排建設主營業務是污水處理、污泥處置以及再生水應用，目前它的再生水規模達到400萬噸，污水處理規模達6千噸以上，普拉克1993年進入中國，目前在中國執行的項目超過了117個。在污泥處置和有機垃圾資源化方面，普拉克業績穩居同行業的首位。康碧公司成立于1989年，是全球最大的熱水解反應器供應商，熱水解在全球占到90%。2014年8月，三方簽訂《戰略合作協議》。這個項目的合作模式比較新穎，它是通過戰略合作的方式實現熱水解及污泥的技術轉讓，設備的選用上面也不是單純的進口設備，是采用熱水解反應器核心設備本地化，降低了投資成本，同時也實現了最大化的經濟效益。在這個模式上，我們還是要給北排建設點一個“贊”。因為北排建設在項目執行過程中，采取的是吸收創新、合作共贏的戰略，相信可以為未來的污泥產業發展提供很好的借鑒。高碑店污泥高級消化項目介紹高碑店項目設計的處理量是1358噸，是目前國內在建的最大的高溫熱水解高級厭氧消化項目。消化后產生沼氣6萬方，系統額外的發電量預計是5.6萬度/天。什么意思?我們額外的產出電量一天是5.6萬度電。同時，我們這個消化后的沼液能夠滿足衛生指標。

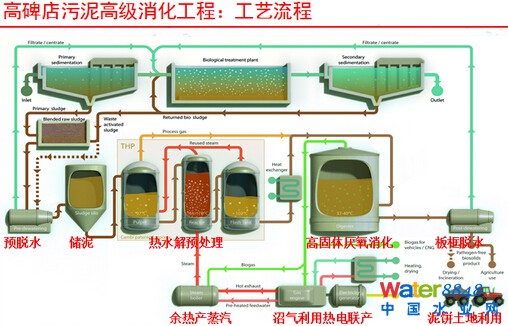

這是高碑店簡單的流程圖。設計污泥經過預脫水和儲泥混合，然后是熱水解預處理，經過熱水解系統再經過普拉克兩級化熱，化熱到40度，進入到普拉克的厭氧反應器，厭氧反應器產生的沼氣，一部分供鍋爐使用，多余的沼氣用來發電。高碑店項目設計的是2400千瓦，厭氧消化產生的消化液通過板框脫水，脫水干度能夠達到40%，干化后的污泥能夠達到衛生局指標，能夠滿足土地利用的要求。
這是高碑店的效果圖，右上方是8個厭氧消化罐。左下角是四條熱水解生產線，上面是污泥脫水機。相信很快你們就可以看到我們高碑店項目，實際的實景項目。高碑店項目實現了對污泥處置的四化：1.穩定化。污泥中可生物講解有機物含量減少約90%，2.減量化。減少60%污泥體積。3.資源化;4.無害化。高級厭氧消化、厭氧氨氧化技術因為有了康碧的熱水解工藝進行污泥預處理，所以我們高級厭氧消化比傳統的厭氧項目有優勢。首先，高級厭氧消化工藝，比傳統的降解效率更高。污泥的最終處置方面，采用熱水解工藝能夠?qū)崿F(xiàn)污泥完全的封閉消毒、殺滅病原體。還有就是沼氣產量方面，因為提高了降解率，提高了沼氣產量。我們的沼氣產量能夠比傳統的厭氧消化產生更多的沼氣，這樣資源化的效率就會更明顯。最后，因為我們通過熱水解以后污泥改性黏度下降，脫水效果更好，污泥最終實現了減量化，可以減少外運的成本，同時也可以滿足土地利用的效果。當然，還有別的優勢。比如：我們的沼氣硫化機含量也會更低一點。

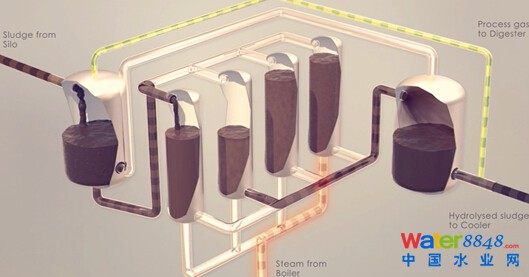

這是典型的熱水解工藝圖。熱水解預處理系統由一個漿化罐、四個到六個反應罐、和一個卸壓閃蒸罐組成。污泥經螺桿泵從儲泥罐連續不斷地送入漿化罐、再經過螺桿泵以批次方式送入各個反應罐、在批次加入蒸汽進行高壓蒸煮后、在反應罐自身壓力推動下污泥進入閃蒸罐卸壓閃蒸。閃蒸后釋放的蒸汽回到漿化罐，對污泥進行預熱漿化。閃蒸后的熱水解污泥在閃蒸罐停留一定時間，并通過螺桿泵連續不斷地送出到下一步冷卻工藝中。熱水解預處理系統按照預定程序周而復始運行�？当套鳛槭澜缟献畲蟮臒崴夤⿷蹋捻椖勘椴既蚋鞯�，服務人口超過了5千萬。尤其是昨天同濟的戴老師提到的，目前華盛頓項目也是他們的公司業績。接下來最大的項目，應該是在中國的高碑店。這個厭氧反應系統(ANAMET)，目前在國內的有機垃圾，以及污泥方面，大概有20個左右�？梢赃m應高濃度進料，最后這個反應器啟動和調試比較簡單。我們最近在重慶的項目進行調試，可能一個月就能達到日產氣量一萬方左右。普拉克采用自己專有的厭氧反應器，這個反應器目前在國內有很多應用。它有如下幾個主要特點：1.采用三維立體攪拌，兼具豎直、水平方面?zhèn)鲃觿恿�，四角攪拌器，避免濃度梯�?2.迷宮式軸封設計，杜絕沼氣泄漏;3.能耗低，32000m3厭氧罐，配套1臺17.5千瓦攪拌器;4.適應性強，兩層、三層可選，最大漿葉直徑9米;普拉克采用的是罐外循環加熱系統，這個系統最大的特點是獨立的，能夠方便檢修維護。同時我們采用的是普拉克公司自己高效的換熱器。說到污泥處理，我們就不得不提一提沼液處理，因為沼液處理是污泥處理的一部分。昨天戴老師也提到了，對于高氨氮的沼液污水，大家目前推崇的是厭氧氨氧化技術。它的脫碳效率比較高，能夠控制體積降低成本。目前這個項目，北排建設成功研發了自己的厭氧氨氧化技術。污泥、城市有機垃圾協同消化最后，我們講一下城市污泥和有機垃圾協同消化方面，我們所做的一些工作。確實國內的污泥有機質偏低、含砂量偏高。我們也做過研究，污泥和有機垃圾協同消化優點也很明顯。1.改善營養無和元素配比，調和原料成分;2.厭氧系統更穩定，降低抑制物濃度，耐沖擊負荷;3.提高厭氧系統產氣率和容積復合;4.有效整合資源。普拉克在國外建設了很多市政垃圾消化項目，包括：市政污泥和生活垃圾，市政污泥和屠宰場的廢棄物協同消化，也具有豐富的協同消化經驗。在國內我們也一直在做市政污泥和餐廚垃圾協同消化。重慶餐廚垃圾項目設計規模一千噸每天，目前前五百噸穩定運行了大概三年，每天上網發電量七萬度左右。從2013年開始，我們就嘗試將垃圾和污泥協同消化項目，拿一號罐做實驗。

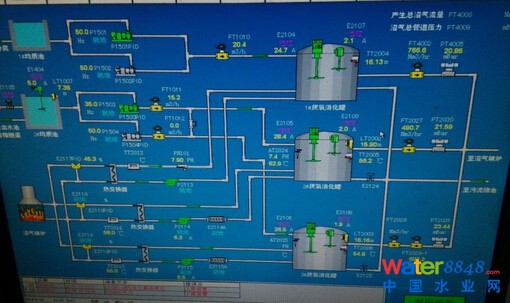

這是我在現場拍的照片，一號罐損失的沼氣是766立方米/小時，并且一號罐更穩定一點。通過兩年多的實踐，我們實際論證了污泥和餐廚垃圾協同消化的優勢。當然，國內的污泥確實含砂量確實比較高�；氐奖迸沤ㄔO(shè)北京的項目。這個項目建設之初我們就考慮到將垃圾和污泥協同處理的構想，比如：小紅門項目，會富余一個罐，可用于處理餐廚垃圾300噸/日。我們也希望通過北排建設、康碧、普拉克三方戰略合作，強強聯合將污泥和有機垃圾轉為綠色能源，改善環境造福人類，實現可持續發展。
