MBBR技術總結
MBBR工藝背景介紹
從多年的運行實踐來看，活性污泥法雖較為成熟，但也存在很多的缺點和不足，如曝氣池容積大、占地面積高、基建費用高等，同時對水質、水量變化的適應性較低，運行效果易受水質、水量變化的影響等。鑒于上述因素，這種污水處理方法逐漸被后來的生物膜法所取代。生物膜法彌補了活性污泥法的很多不足，如它的穩定性好、承受有機負荷和水力負荷沖擊的能力強、無污泥膨脹、無回流，對有機物的去除率高，反應器的體積小、污水處理廠占地面積小等優點。但是生物膜法也有其特有的缺陷，如生物濾池中的濾料易堵塞、需周期性反沖洗、同時固定填料以及填料下曝氣設備的更換較困難、生物流化床反應器中的載體顆粒只有在流化狀態下才能發揮作用、工藝的穩定性較差…等。介于以上兩種工藝的缺點和不足，移動床生物膜反應器(moving-bed-biofilm-reactor，簡稱MBBR)應運而生。MBBR法在80年代末就有所介紹并很快在歐洲得到應用，它吸取了傳統的活性污泥法和生物接觸氧化法兩者的優點而成為一種新型、高效的復合工藝處理方法。其核心部分就是以比重接近水的懸浮填料直接投加到曝氣池中作為微生物的活性載體，依靠曝氣池內的曝氣和水流的提升作用而處于流化狀態，當微生物附著在載體上，漂浮的載體在反應器內隨著混合液的回旋翻轉作用而自由移動，從而達到污水處理的目的。作為懸浮生長的活性污泥法和附著生長的生物膜法相結合的一種工藝，MBBR法兼具兩者的優點：占地少——在相同的負荷條件下它只需要普通氧化池20%的容積；微生物附著在載體上隨水流流動所以不需活性污泥回流或循環反沖洗；載體生物不斷脫落，避免堵塞；有機負荷高、耐沖擊負荷能力強，所以出水水質穩定；水頭損失小、動力消耗低，運行簡單，操作管理容易；同時適用于改造工程等。隨著現代化工業的進程和人口急劇的膨脹，水污染問題已經成為社會焦點之一，目前污水處理的方法主要有活性污泥法和生物膜法兩大類：活性污泥法從20世紀初英國開創以來，經過幾十年的發展革新已經擁有多種運行方式，同時由于其極好的污水處理效果而逐漸成為大家認可的比較成熟的工藝；生物膜法是利用附著在填料上的生物對水體進行凈化的一種工藝，近年來也得到迅速的發展和提高。
在過去十幾年的研究中，MBBR法已經作為一種成熟的工藝廣泛應用于造紙廢水、食品工業廢水、屠宰廢水、煉油廢水等工業廢水中，同時也可以處理城市生活污水以及城市廢水與工業廢水的混合污水。許多工程實例表明，用MBBR法處理污水效果良好。
MBBR工藝的原理
MBBR工藝原理是通過向反應器中投加一定數量的懸浮載體，提高反應器中的生物量及生物種類，從而提高反應器的處理效率。由于填料密度接近于水，所以在曝氣的時候，與水呈完全混合狀態，微生物生長的環境為氣、液、固三相。載體在水中的碰撞和剪切作用，使空氣氣泡更加細小，增加了氧氣的利用率。另外，每個載體內外均具有不同的生物種類，內部生長一些厭氧菌或兼氧菌，外部為好養菌，這樣每個載體都為一個微型反應器，使硝化反應和反硝化反應同時存在，從而提高了處理效果。
MBBR工藝兼具傳統流化床和生物接觸氧化法兩者的優點，是一種新型高效的污水處理方法，依靠曝氣池內的曝氣和水流的提升作用使載體處于流化狀態，進而形成懸浮生長的活性污泥和附著生長的生物膜，這就使得移動床生物膜使用了整個反應器空間，充分發揮附著相和懸浮相生物兩者的優越性，使之揚長避短，相互補充。與以往的填料不同的是，懸浮填料能與污水頻繁多次接觸因而被稱為“移動的生物膜”。
MBBR工藝影響因素分析
1填料對MBBR法的影響
MBBR法的技術關鍵在于比重接近于水、輕微攪拌下易于隨水自由運動的生物填料。通常填料由聚乙烯塑料制成，每一個載體的外形為直徑10mm、高8mm的小圓柱體，圓柱體中有十字支撐，外壁有突出的豎條狀鰭翅，填料中空部分占整個體積的0.95，即在一個充滿水和填料的容器中，每一個填料中水占的體積為95%�？紤]到填料旋轉以及總?cè)萜魅莘e，填料的填充比被定義為載體所占空問的比例，為了達到最好的混合效果，填料的填充比最大為0.7。理論上填料總的比表面積是按照每一單位體積生物載體比表面積的數量來定義的，一般為700m2/m3。當生物膜在載體內部生長時，實際有效利用的比表面積約為500m2/m3。
此類型的生物填料有利于微生物在填料內側附著生長，形成較穩定的生物膜，并且容易形成流化狀態。當預處理要求較低或污水中含有大量纖維物質時，例如在市政污水處理中不采用初沉池或者在處理含有大量纖維的造紙廢水時，采用比表面積較小、尺寸較大的生物填料，當已有較好的預處理或用于硝化時，采用比表面積大的生物填料。
2溶解氧(DO)對MBBR法的影響
王學江等對DO在MBBR中同步硝化一反硝化生物脫氮過程中的影響機理進行了詳細分析，認為DO濃度是影響同步硝化一反硝化的一個主要的限制因素。通過對DO濃度的控制，可使生物膜的不同部位形成好氧區或缺氧區，這樣便具有了實現同步硝化一反硝化的物理條件。從理論上講，當DO質量濃度過于高時，DO能穿透到生物膜內部，使其內部難以形成缺氧區，大量的氨氮被氧化為硝酸鹽和亞硝酸鹽，使得出水TN仍然很高；反之，如果DO濃度很低，就會造成生物膜內部很大比例的厭氧區，生物膜反硝化能力增強(出水硝氮和亞硝氮濃度都很低)，但由于DO供應不足，MBBR工藝硝化效果下降，使得出水氨氮濃度上升，從而導致出水TN上升，影響最終的處理效果。通過研究最終得出了MBBR法處理城市生活污水DO的一個最佳值：當DO質量濃度在2mg/L以上時，DO對MBBR硝化效果的影響不大，氨氮的去除率可達97%-99%，出水氨氮都能保持在1.0mg/L以下；DO質量濃度在1.0mg/L左右時，氨氮的去除率在84%左右，出水氨氮濃度有明顯上升。另外，曝氣池內DO也不宜過高，溶解氧過高能夠?qū)е掠袡C污染物分解過快，從而使微生物缺乏營養，活性污泥易于老化，結構松散。此外，DO過高，過量耗能，在經濟上也是不適宜的。
因為MBBR法主要是通過懸浮填料來實現最終的污水處理，所以DO對懸浮填料的影響也是影響整個處理結果的關鍵。曹占平等對MBBR法充氧能力進行了實驗研究，結果表明反應器的充氧能力在一定范圍內隨著懸浮填料填充率的增大而增大。在曝氣的作用下，水隨填料一起流化，水流紊動程度較無填料時大，加速了氣液界面的更新和氧的轉移，使氧的轉移速率提高。隨著填料數量的增多，填料、氣流和水流三者之間的這種切割作用和紊動作用不斷加強。但加入填料量為60%時，填料在水中的流化效果變差，水體紊動程度也降低，使得氧的傳遞速率下降，氧的利用率降低。所以針對不同類型的水質，控制好DO的量對整個工藝最終的處理結果是至關重要的。
3水力停留時間對MBBR工藝的影響
合適的水力停留時間(HRT)是確保凈化效果和工程投資經濟性的重要控制因素。水力停留時間的長短將直接影響到水中有機物與生物膜的接觸時間，進而影響微生物對有機物的吸附和降解效率，所以針對不同的污水類型找出經濟而合理的HRT是非常關鍵的問題之一。國內外對HRT的研究并沒有局限于研究HRT本身的影響，而是通過實驗去宏觀把握。SHHosseini等副在用MBBR法對含酚類工業廢水進行了實驗研究，結果表明：在一般情況下，隨著HRT的逐漸延長，出水COD濃度會逐漸降低。但同時他也發現了一個更重要的影響因素，即廢水中酚類物質的COD濃度與總的COD濃度的比值(CODph/CODtot)，當這一比值達到0.6(即CODDph的濃度為480mg/L)時，COD的去除效率最高并不受水力停留時間的影響。國內的實驗大多認為出水COD平均濃度隨著水力停留時間的延長而降低，若要縮短水力停留時間可通過加大填料的投加比例(高達70%)來實現，當對出水水質要求不高時可減少填料的投加比例引。另外還有試驗結果表明：在中低氨氮負荷條件下，隨HRT的減少，氨氮填料表面負荷逐步升高，同時去除率維持原有水平或有一定增長；當氨氮負荷升至高水平后，隨著HRT的減少，氨氮去除率逐步降低。這些針對HRT的實驗研究結果為今后MBBR法的推廣應用奠定了基礎，但同時也有許多需要改進之處，比如試驗只是單純的考慮HRT本身的影響，沒有把其他因素與HRT的關系有機的結合起來，而SHHosseini等在酚類廢水處理的研究中將HRT和其他因素有機的結合起來進行探討，不僅找到實驗最重要的影響因素，同時實驗過程中各因素之間的相互影響、相互制約關系也得到了很好地體現。所以針對影響因素的研究我們需要更全面更綜合的考慮。
4水溫對MBBR法的影響
在影響微生物生理活動的各項因素中，溫度的作用非常重要。溫度適宜，能夠促進、強化微生物的生理活動；溫度不適宜，能夠減弱甚至破壞微生物的生理活動。溫度不適宜還能夠?qū)е挛⑸镄螒B(tài)和生理特性的改變，甚至可能使微生物死亡。而微生物的最適溫度是指在這一溫度條件下，微生物的生理活動強勁、旺盛，表現在增殖方面則是裂殖速度快、世代時間短。MBBR法主要是通過生物膜中各種類型微生物的新陳代謝來達到對污水中有機污染物的降解，所以生物膜生長的好壞將直接關系到廢水處理的最終結果，尤其對于硝化菌、反硝化菌而言，它們的生長周期長，且對環境的變化非常敏感，硝化菌的適宜溫度是20℃-30℃，反硝化菌的適宜溫度是20℃-40℃，溫度低于15℃時，這兩類細菌的活性均降低，5~C是完全停止，所以溫度的變化將直接影響這類細菌的生長。相關實驗結果表明，氨氮填料表面負荷的變化基本與水溫的變化趨勢一致。水溫低時填料表面負荷低，水溫高時填料表面負荷約達到水溫低時的15倍。由此可見，硝化細菌受溫度影響大，低溫條件下活性較弱。
5pH值對MBBR法的影響
微生物的生理活動與環境的酸堿度密切相關，只有在適宜的酸堿度條件下，微生物才能進行正常的生理活動。pH值過大的偏離適宜數值，微生物的酶系統的催化功能就會減弱，甚至消失。不同種屬的微生物生理活動適應的pH值，都有一定的范圍，在這一范圍內，還可分為最低pH值、最適pH值和最高pH值。在最低或最高的pH環境中，微生物雖然能夠成活，但生理活動微弱，易于死亡，增殖速率大為降低。參與污水生物處理的微生物，一般最佳的pH值范圍，介于6.5-8.5之間。MBBR法作為生物膜法與活性污泥法相結合的工藝，同樣依賴于微生物的生長以達到有機物降解的目的。所以保持微生物最佳pH范圍是取得良好污水處理效果的必要條件，當污水(特別是工業廢水)的pH值變化較大時，需要考慮設調節池，使污水的pH值調節到適宜范圍后再進行曝氣。
6其他因素對MBBR法的影響
根據每一個具體試驗條件的不同，還會有許多不同的影響因素。如氣水比一般控制在(3～4)，這樣的氣量能使反應器中的填料均勻地循環轉動起來；濁度也需要控制在一定范圍內，相關研究結果表明：濁度大使得某些懸浮物容易覆蓋在生物膜的表面，阻礙生物氧化作用的進行，導致處理效率大幅下降，同時還容易造成填料堵塞，另外整個實驗對進水濁度和出水濁度進行了檢測，進水濁度為17.6-160NTU，出水濁度為18.1-142NTU，結果發現中試裝置對濁度基本沒有去除效果，出水濁度隨著進水濁度的變化而變化，所以我們需要嚴格控制好進水濁度的量；COD容積負荷對去除率也有很大的影響，研究表明COD容積負荷為0.48-2.93kg/(m3•d)的范圍內對COD的去除率基本穩定在60%-80%。在相同的水力停留時間下COD的去除率隨負荷呈正比增加趨勢，這是因為當進水COD濃度較低時微生物降解有機物的速率也較小，其降解能力不能充分發揮，當進水COD濃度增大時促進了生物膜微生物的生長，提高了降解速率，故對COD去除率得到了提高。以上各因素都會對污水處理造成不同程度的影響，此外還有營養物質、有毒物質等，如果這些物質過多的偏離微生物生長需要，就會對污水處理的最終結果產生影響。我們須根據具體的條件和要求來確定哪一個因素是主要影響MBBR法的最終結果。
MBBR的特點
與活性污泥法和固定填料生物膜法相比，MBBR既具有活性污泥法的高效性和運轉靈活性，又具有傳統生物膜法耐沖擊負荷、泥齡長、剩余污泥少的特點。
(1)填料特點
填料多為聚乙烯、聚丙烯及其改性材料、聚氨酯泡沫體等制成的，比重接近于水，以圓柱狀和球狀為主，易于掛膜，不結團、不堵塞、脫膜容易。
(2)良好的脫氮能力
填料上形成好養、缺氧和厭氧環境，硝化和反硝化反應能夠在一個反應器內發生，對氨氮的去除具有良好的效果。
(5)去除有機物效果好
反應器內污泥濃度較高，一般污泥濃度為普通活性污泥法的5～10倍，可高達30～40g/L。提高了對有機物的處理效率，同時耐沖擊負荷能力強。
(4)易于維護管理
曝氣池內無需設置填料支架，對填料以及池底的曝氣裝置的維護方便，同時能夠節省投資及占地面積。
國外對MBBR的研究應用現狀
MBBR是在20世紀90年代中期得到開發和應用的，其兼具傳統流化床和生物接觸氧化法兩者的優點，是一種新型高效的污水處理方法。迄今為止，國外已應用MBBR進行處理生活污水、工業廢水的小試、中試及生產性實驗研究，均取得了較好的效果。
其中，美國的Captor工藝和德國的Linpor工藝是目前兩種比較成熟的多孔懸浮載體系統。在完全混合反應器中加入聚氨酯泡沫塊供微生物附著生長，用于處理城市生活污水，研究了其對BOD的去除和硝化作用。
結果表明，硝化細菌優先附著生長在載體上，硝化活性達0.33mgN/h•塊載體(載體體積為8cm3/塊)，在4h內，BOD可完全去除，并繼而發生硝化作用，硝化作用可在10h內完成。在過去的l0年中，移動床生物膜技術在挪威得到了發展，現已有100多個基于此技術的污水處理廠在l7個國家中投入使用或在建造之中，它們主要用于去除市政污水或工業廢水中的有機物及氨氮。
微生物賴以棲息的新型載體的研制開發是移動生物膜法處理廢水的關鍵技術之一，其性能直接影響著污水的處理效果和投資費用�？蒲泄ぷ髡咭愿倪M填料為突破口，不斷推動移動生物膜法的發展。目前的懸浮填料大多是由聚乙烯、聚丙烯及其改性材料、聚氨酯泡沫體等制成的，比重接近于水，長了生物膜以后，在正常的曝氣強度下極易達到全池流化翻動。懸浮填料的形狀通常為球狀、圓筒狀或粒狀，一般認為球狀有良好的水力學特性，是最理想的形狀。但受到生產技術的限制，有時將材料作成球狀很困難；而圓筒狀填料當其長徑比為1時接近于球狀，因此懸浮填料一般選擇圓筒狀。另外，填充在生物膜反應器的填料的比表面積多在100～500m2/m3。之問。由聚乙烯制成的懸浮填料分兩種：一種為Φ10×7(mm)、比表面積為335m2/m3，另一種為Φ15×15(mm)、比表面積為235m2/m3；由聚丙烯制成的懸浮填料，密度為0.94g/cm3，形狀為有波紋的圓柱體，尺寸為Φ15～20(mm)×20～30(mm)。
國內對MBBR的研究現狀
近年來，我國不少學者也進行了MBBR工藝的研究，但大多仍處于試驗性研究階段。其關鍵技術在于對懸浮填料的研究，如同濟大學的專利產品為中Φ50×50(mm)的圓筒狀懸浮填料，比表面積為278m2/m3，材料為改性的聚乙烯；李峰報道的懸浮填料由聚丙烯塑料制成，為Φ50×50(mm)的圓筒狀，比表面積為350m2/m3。一般來說，國內使用的載體外形尺寸比國外的要大，這主要是受整個工藝和出水格柵的限制。
總體而言，我國目前對懸浮填料的研究才剛剛起步，新型懸浮填料在我國污水處理工程中的應用具有廣泛的發展空間。目前，國內常用的填料有蜂窩填料、軟性填料、半軟性填料及復合填料等固定型填料，但這些填料在使用中常會遇到堵塞、結團、布氣布水不均勻等問題，影響了生物處理效果。另外，上述填料均需安裝在輔助支架上，這就給填料的安裝、更換等造成諸多不便，使工程投資和運行管理費用相對提高。
從經濟、實用、高效的角度出發，高性能的新型填料在材質方面，應具有價格低廉、使用壽命長、易掛膜等特點；在結構方面，設計的比表面積應盡可能地大，并可以制造一些功能區，適應不同要求的厭氧、好氧微生物的生長，又兼顧易脫膜的特點。同時，應盡可能地降低懸浮填料的造價，最大程度發揮其優點，使懸浮填料能更廣泛地應用到污水處理中。
目前，國內對MBBR工藝的應用多為一些小型工程，在技術參數方面多為探索階段。
MBBR工藝的應用概況
目前，國內外已對MBBR工藝進行了多項試驗性研究，并在實際應用中取得了較好的效果。由于MBBR可減少現有污水處理系統的體積，易于在現有污水處理廠基礎上升級，且處理效果好，歐洲、美國、日本、新西蘭以及我國均建有MBBR型污水處理廠。
1、處理高負荷污水
MBBR工藝在高負荷條件下性能穩定，可多級聯用處理污水。如可將3個MBBR連接使用處理肉類加工廢水，第一個反應器的COD負荷高達10kg/m3，HRT約為4h，TC0D去除率為50%-75%{第二個和第三個反應器的總HRT為4～13h，TCOD去除率為75%、SCOD去除率為70%～88%，有機物去除率與有機負荷呈線性關系。
季民等采用厭氧復合床生物膜反應器處理高濃度有機廢水實驗，取得了良好效果。在進水C0D為5300～20140mg/L、COD容積負荷為5.38～20.62kg/m3.d、HRT為0.98d的操作條件下，COD去除率>90%。垃圾滲濾液的成分復雜，有機物濃度較高，是一種很難處理的廢水，M.X.Loukidou采用MBBR和SBR聯合工藝對垃圾滲濾液進行了處理，載體使用聚亞胺酯和顆粒活性炭，該工藝對污染物同時具有物理、化學和生物降解作用，可有效去除垃圾滲濾液的有機物、色度和濁度。
2、處理低負荷污水
有些單位將生活污水與沖洗水混合排放，導致生活污水中有機物濃度較低，不適合普通的活性污泥法處理。張興文等利用MBBR工藝處理中國石化撫順乙烯有限公司廠區內生活污水及沖洗水的混合排放污水。
具體工藝流程為調節池-MBBR-沉淀池-纖維球過濾罐-活性炭過濾罐。進水水質為COD76mg/L、BOD37mg/L，在水力停留時間為2.4h、氣水比為4：1的情況下，出水各項水質指標均可達到國家環保冷卻水回用標準要求。
馬建勇等研究了MBBR處理低負荷生活污水時啟動和運行的性能和特點，發現閉路循環法比排泥掛膜法啟動稍慢，但運行初期的處理效果比后者好。同時還考察了懸浮污泥與填料生物膜之間的關系，發現懸浮污泥對填料生物有抑制作用，不利于反應器的長期穩定運行。
3、脫氮效果
MBBR中生物膜主要固著在填料上，污泥停留時間與水力停留時間無關，硝化菌、亞硝化菌等生長世代時間較長、比增長速率很小的微生物都可以在填料上生長，從而增強了脫氮能力。脫氮過程分為硝化和反硝化兩個階段，分別由硝化菌和反硝化菌完成。MBBR可以實現硝化菌與反硝化菌在空間上相對獨立生長，從而優化了兩種菌群的生長條件。
MBBR用于生物脫氮取得了較好的效果。RustenN在FREVAR廢水處理廠使用KaldneS型KI填料中試進行廢水的脫氮處理，進水為預處理過的生活污水，溫度為4.8℃～20℃。結果表明，10℃時，硝化速率達190gTNK/m2.d，反應器的pH>7。前期脫氮效果主要受水中易降解有機物濃度和MBBR缺氧區進水中溶解氧濃度的影響。該設計將MBBR與前硝化、后脫氮、絮凝劑最后的固體分離系統結合使用，如進水為25mgTN/L，總氮的去除Ng為70%，空床HRT可達4-5h。
2，3-二甲基苯胺是一種環狀結構且有毒不易降解的有機物，在生產染料和甲滅酸工廠排出的廢水中，含有大量該物質。邢國平等采用循環MBBR對該廢水進行處理，當HRT較短時，氨氮的去除率較大，因為主要發生的是微生物的耗氧，且氨氮的去除率與其容積負荷成反比。
MBBR工藝在運行中易出現的問題
1 MBBR反應器的流化態
反應器中的填料依靠曝氣和水流的提升作用處于流化狀態，在實際操作中，經常出現由于整個池內進氣分布不均勻而導致局部填料堆積的現象。因此需通過池型作水力特性計算來改進進氣管路的布置和優化池內曝氣頭的分布，再根據實際的曝隋況調節各曝氣頭上緊固橡皮墊的螺母松緊程度，調節單個曝氣頭的曝氣量。除保證池內出水端具有較大曝氣量，以便使整個池內填料呈均勻流化狀態外，還可以采用穿孔曝氣管，便于使池四邊和四角進氣分布均勻。反應器的構造在很大程度上決定了它的水力特性。試驗表明，反應器的長深比為0.5左右時有利于填料完全移動，或者通過導流板的強制循環來解決池內死角的問題，這樣能使氣水比降到4：1左右。在實際工程設計時應通過大量試驗來優化反應器的構造和水力特性，降低能耗，進一步提高MBBR的經濟效益。
2 填料格柵板
為了防止填料隨處理水流失，移動床生物膜反應池的出水口要設置格柵板。但在運行調試過程中易出現格柵堵塞的問題，在實驗室采用鉆孔塑料板作格柵時也出現了大團懸浮污泥將出水格柵板堵死的情況。雖然通過加強對出水區格柵處進行曝氣，可以防止填料對格柵的堵塞，但對于懸浮污泥的附著問題，只能從格柵的材料和間距上解決，如選擇光滑吸附性小的材料，間隙在保證能截留填料的前提下盡量加大，使其不易被懸浮物質附著等，這需要在實驗和實際工程操作中不斷改進，以避免該問題影響整個污水處理系統的正常運行。
對MBBR工藝的建議
1 懸浮填料的研究和開發
應對填料表面的化學特性及懸浮填料的脫落機制進行深入的研究，增加填料的比表面積；應盡可能地降低懸浮填料的造價，使懸浮填料能更廣泛地應用于污水處理。可采用活性炭、淀粉、明膠等作為生物活性添加劑，使懸浮填料能夠促進微生物的生長和繁殖。
2 MBBR與其它工藝的組合
多級MBBR、MBBR和A/O法聯合工藝等都具有各自的優點，對這些組合工藝應加強研究并進行實際應用。
3 MBBR工藝反應器的研究
通過對反應器流體力學的研究，確定反應器的形狀，以達到最優化的反應器結構，從而避免填料堆積，降低能耗�？梢猿醪窖芯慷嗉壌�(lián)連續式懸浮填料移動床反應器的結構型式與操控方案，為項目技術的推廣應用奠定基礎。
目前，MBBR工藝在國外應用較多，在國內應用較少。MBBR工藝運行穩定可靠，抗沖擊負荷能力強，脫氮效果好，是一種經濟高效的污水處理工藝。在處理生活污水方面，有機物和氨氮的去除率相對傳統生物膜AO工藝可以提高10%以上。MBBR工藝具有很大的研究價值和應用前景。
（文章轉載污水處理廠）
國內首例厭氧、缺氧MBBR用于大規模城鎮污水廠改造，效果搶先看！
1 項目概況

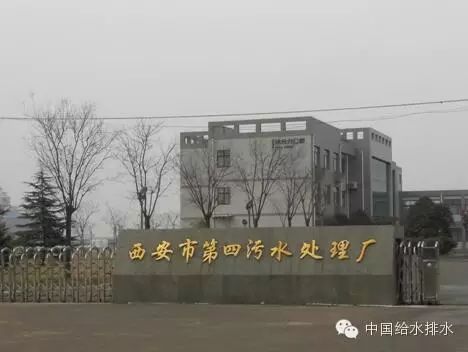

西安市第四污水處理廠總占地面積為37.44hm2，服務面積約89km2。一期工程建設規模為25×104m3/d，二期工程建設規模為12.5×104m3/d，現有總處理規模37.5×104m3/d。原出水水質執行《城鎮污水處理廠污染物排放標準》（GB18918-2002）的一級B標準，其中一期工程2008年10月建成投入運行，2012年11月開始升級改造，2013年8月出水水質穩定達到一級A標準。
2 工程概況及改造路線

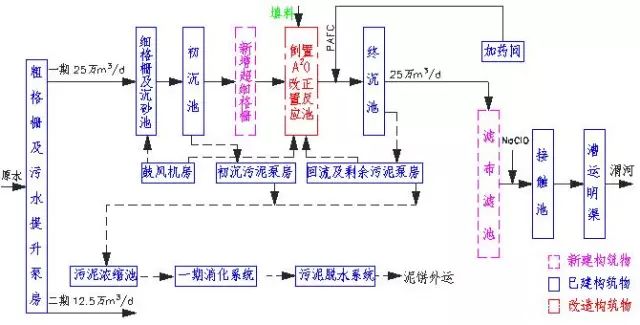

改造前一期工程工藝流程見圖1。
圖1 升級改造工程工藝流程
原工程存在的問題：（1）原細格柵間隙較大，生化池浮渣較多；（2）水廠出水SS較高；（3）厭氧、缺氧段HRT嚴重不足；（4）一期工程接受一期和二期工程全部的生產廢水，因此出水TP和NO3-N較高。在確保出水總氮達到一級B標準的前提下，生物除磷出水TP在2mg/L以上，只能靠化學除磷來彌補。
本次升級改造的技術路線：
（1）升級改造工程盡可能發揮現有構筑物的處理能力，減少土建施工工程量，縮短工期，降低對水廠正常生產運行的影響。
（2）脫氮：a.缺氧段引進MBBR技術；b.通過延長缺氧HRT，進一步強化反硝化；c.強化二沉池反硝化作用。
（3）除磷：a.厭氧段引入MBBR技術；b.減少系統碳源流失；c.合理分配和深度挖掘可利用碳源；d.創造PAOs（聚磷菌）厭氧釋磷環境。
3 工程改造內容
3.1 新增預處理和深度處理措施

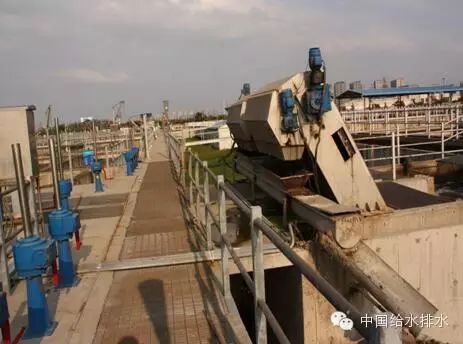

（1）在初沉池后增加4臺3.5mm孔徑的回轉式網板超細格柵；
（2）深度處理增加5組濾布濾池，單個設備日處理量50000m3。
3.2 初沉池改造挖掘利用碳源
對初沉池排泥系統進行改造，使初沉池運行個數從設計的每組6個減少為每組3個，定期分時排泥，在保證泥砂等大顆粒沉淀的前提下盡可能減少碳源在初沉池的流失。同時建造初沉池底泥利用設施，為厭氧段釋磷提供了更多的碳源。
3.3 厭氧、缺氧區改造及引入MBBR技術

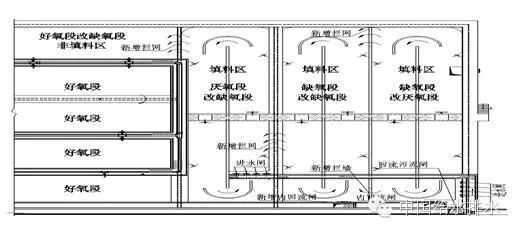

圖2 一期生化池改造
（1） 對來水的碳源進行合理的分配利用
在厭氧環境中，PAOs只能利用污水中易降解物質，或經過水解發酵后產生的VFA。釋磷速率與進水中易降解碳源，尤其是VFA的數量密切相關。反硝化菌對碳源的攝取種類比較廣譜，對VFA的爭奪能力大大強于PAOs。倒置A2/O工藝造成來水中VFA在缺氧段被反硝化菌大量消耗。將污水廠運行模式從倒置A2/O改為正置A2/O，來水全部進入?yún)捬醵�，使水中的碳源�?yōu)先用于厭氧段PAOs釋磷反應。
從好氧段劃分出1.6hHRT的區域?qū)⑷毖醵蜨RT從原來的2h延長為3.6h；好氧HRT從8h減少為6.4h。延長了缺氧HRT，充分利用系統內碳源強化反硝化效果。系統新增缺氧雙曲攪拌器20臺，φ2500，N=5.5kW。
（2） 投加填料強化脫氮除磷
本工程為國內首例MBBR(Moving BedBio-film Reactor)工藝在城鎮污水處理廠生物池厭氧、缺氧段大規模應用的工程實例。在國外的污水處理行業雖有多年的應用經驗，但國外普遍規模較小，無同等規模和池型的污水處理案例可供參考。厭氧、缺氧MBBR技術未大規模推廣的主要難點是實現填料的流化狀態困難，通過水力模型模擬計算，不同密度填料的組合、攪拌機功率位置的選擇、分層能量流場控制等措施解決了多項難題，實現了池內良好的流化狀態。在厭氧、缺氧段都利用現有池型，采用無終點循環模式，無需復雜的填料回流設施。
3.4 強化二沉池反硝化作用
通過實際運行數據比較表明，終沉池泥位較高的情況下，底部泥層反硝化反應明顯。本工程生化池出水NO3-N濃度基本在13mg/L以下，此時利用二沉池僅僅底部泥層產生的反硝化氣量較少，只會有零星氣泡產生，污泥上浮量也在可接受范圍之內，且后續有濾布濾池單元進行深度處理，因此無總出水SS超標的風險。一期二沉池深4.5m，當泥位接近1.5m的情況下外回流中的NO3-N濃度可比出水降低了5~10mg/L。這大大降低了外回流污泥中硝酸鹽對厭氧段釋磷的影響，因此維持二沉池泥位在1.5m左右有利于系統生物除磷（終沉池泥位不宜太高，容易發生跑泥現象）。此外好氧池末端DO需控制在1.5mg/L左右（改造前控制在2~4mg/L），DO太低會導致出水NH3-N超標，DO濃度太高影響終沉池反硝化效果，導致外回流NO3-N濃度升高。同時出水DO的控制大大降低了系統的曝氣量，起到了節能降耗的作用。
4 改造效果

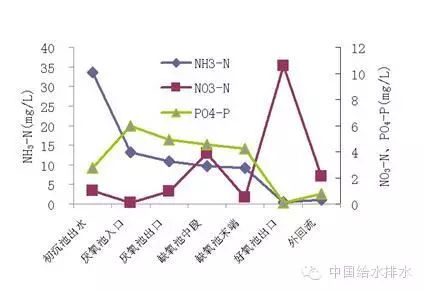

圖3 一期主要污染物沿程濃度變化

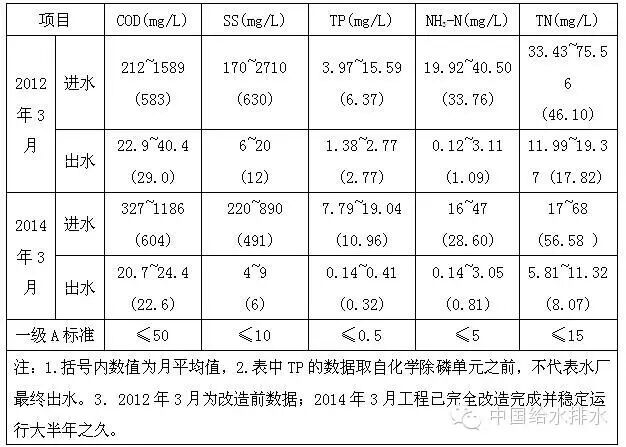

表2 一期工程改造前后進出水水質對比
5 工程總結
（1）本次升級改造工程通過工藝調整和工程措施對原水中的碳源進行充分的保護和利用，避免NO3-N對厭氧釋磷環境的破壞，最大限度地利用生物除磷，同時兼顧節能降耗，現出水穩定達到一級A標準。較改造前每年節省化學除磷藥劑費900萬元，污泥處置費150萬元，噸水電費僅增加0.011元。
（2）通過增加超細格柵降低生物池浮渣量，出水SS經過濾布濾池處理得到大大降低，出水可穩定在7mg/L以下,低濃度SS也保證了出水TP維持在較低水平。
（3）該工程系厭氧、缺氧段MBBR技術在國內城鎮污水處理廠的首次大規模應用。該技術無需增加占地，為污水廠提標改造提供了全新的思路。
來源：《中國給水排水》
MBBR工藝簡介
一、MBBR工藝的原理
MBBR工藝原理是通過向反應器中投加一定數量的懸浮載體，提高反應器中的生物量及生物種類，從而提高反應器的處理效率。由于填料密度接近于水，所以在曝氣的時候，與水呈完全混合狀態，微生物生長的環境為氣、液、固三相。載體在水中的碰撞和剪切作用，使空氣氣泡更加細小，增加了氧氣的利用率。另外，每個載體內外均具有不同的生物種類，內部生長一些厭氧菌或兼氧菌，外部為好養菌，這樣每個載體都為一個微型反應器，使硝化反應和反硝化反應同時存在，從而提高了處理效果。

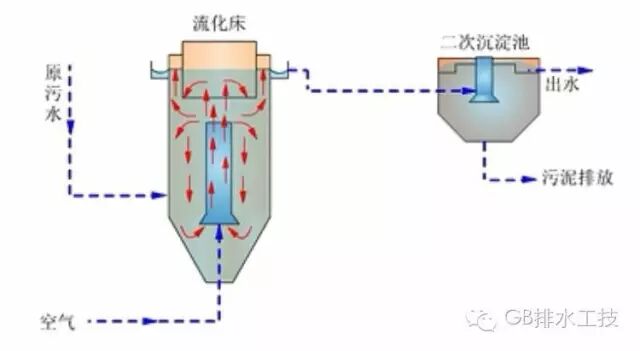

MBBR流程簡圖
MBBR工藝兼具傳統流化床和生物接觸氧化法兩者的優點，是一種新型高效的污水處理方法，依靠曝氣池內的曝氣和水流的提升作用使載體處于流化狀態，進而形成懸浮生長的活性污泥和附著生長的生物膜，這就使得移動床生物膜使用了整個反應器空間，充分發揮附著相和懸浮相生物兩者的優越性，使之揚長避短，相互補充。與以往的填料不同的是，懸浮填料能與污水頻繁多次接觸因而被稱為“移動的生物膜”。
二、MBBR的特點
與活性污泥法和固定填料生物膜法相比，MBBR既具有活性污泥法的高效性和運轉靈活性，又具有傳統生物膜法耐沖擊負荷、泥齡長、剩余污泥少的特點。
1、填料特點
填料多為聚乙烯、聚丙烯及其改性材料、聚氨酯泡沫體等制成的，比重接近于水，以圓柱狀和球狀為主，易于掛膜，不結團、不堵塞、脫膜容易。
2、良好的脫氮能力
填料上形成好養、缺氧和厭氧環境，硝化和反硝化反應能夠在一個反應器內發生，對氨氮的去除具有良好的效果。
3、去除有機物效果好
反應器內污泥濃度較高，一般污泥濃度為普通活性污泥法的5～10倍，可高達30～40g/L。提高了對有機物的處理效率，同時耐沖擊負荷能力強。
4、易于維護管理
曝氣池內無需設置填料支架，對填料以及池底的曝氣裝置的維護方便，同時能夠節省投資及占地面積。
三、MBBR工藝影響因素分析
1、填料對MBBR法的影響
MBBR法的技術關鍵在于比重接近于水、輕微攪拌下易于隨水自由運動的生物填料。考慮到填料旋轉以及總?cè)萜魅莘e，填料的填充比被定義為載體所占空問的比例，為了達到最好的混合效果，填料的填充比最大為0.7。理論上填料總的比表面積是按照每一單位體積生物載體比表面積的數量來定義的，一般為700m2/m3。當生物膜在載體內部生長時，實際有效利用的比表面積約為500m2/m3。
此類型的生物填料有利于微生物在填料內側附著生長，形成較穩定的生物膜，并且容易形成流化狀態。當預處理要求較低或污水中含有大量纖維物質時，例如在市政污水處理中不采用初沉池或者在處理含有大量纖維的造紙廢水時，采用比表面積較小、尺寸較大的生物填料，當已有較好的預處理或用于硝化時，采用比表面積大的生物填料。填料作為流化床生物反應器中微生物附著生長的主體，起著決定反應器能耗和處理效率的關鍵作用。其費用一般約占生物流化床總投資的30％～40％。
2、溶解氧(DO)對MBBR法的影響
王學江等對DO在MBBR中同步硝化一反硝化生物脫氮過程中的影響機理進行了詳細分析，認為DO濃度是影響同步硝化一反硝化的一個主要的限制因素。通過對DO濃度的控制，可使生物膜的不同部位形成好氧區或缺氧區，這樣便具有了實現同步硝化一反硝化的物理條件。從理論上講，當DO質量濃度過于高時，DO能穿透到生物膜內部，使其內部難以形成缺氧區，大量的氨氮被氧化為硝酸鹽和亞硝酸鹽，使得出水TN仍然很高；反之，如果DO濃度很低，就會造成生物膜內部很大比例的厭氧區，生物膜反硝化能力增強(出水硝氮和亞硝氮濃度都很低)，但由于DO供應不足，MBBR工藝硝化效果下降，使得出水氨氮濃度上升，從而導致出水TN上升，影響最終的處理效果。通過研究最終得出了MBBR法處理城市生活污水DO的一個最佳值：當DO質量濃度在2mg/L以上時，DO對MBBR硝化效果的影響不大，氨氮的去除率可達97%-99%，出水氨氮都能保持在1.0mg/L以下；DO質量濃度在1.0mg/L左右時，氨氮的去除率在84%左右，出水氨氮濃度有明顯上升。另外，曝氣池內DO也不宜過高，溶解氧過高能夠?qū)е掠袡C污染物分解過快，從而使微生物缺乏營養，活性污泥易于老化，結構松散。此外，DO過高，過量耗能，在經濟上也是不適宜的。
因為MBBR法主要是通過懸浮填料來實現最終的污水處理，所以DO對懸浮填料的影響也是影響整個處理結果的關鍵。曹占平等對MBBR法充氧能力進行了實驗研究，結果表明反應器的充氧能力在一定范圍內隨著懸浮填料填充率的增大而增大。在曝氣的作用下，水隨填料一起流化，水流紊動程度較無填料時大，加速了氣液界面的更新和氧的轉移，使氧的轉移速率提高。隨著填料數量的增多，填料、氣流和水流三者之間的這種切割作用和紊動作用不斷加強。但加入填料量為60%時，填料在水中的流化效果變差，水體紊動程度也降低，使得氧的傳遞速率下降，氧的利用率降低。所以針對不同類型的水質，控制好DO的量對整個工藝最終的處理結果是至關重要的。
3、水力停留時間對MBBR工藝的影響
合適的水力停留時間(HRT)是確保凈化效果和工程投資經濟性的重要控制因素。水力停留時間的長短將直接影響到水中有機物與生物膜的接觸時間，進而影響微生物對有機物的吸附和降解效率，所以針對不同的污水類型找出經濟而合理的HRT是非常關鍵的問題之一。國內外對HRT的研究并沒有局限于研究HRT本身的影響，而是通過實驗去宏觀把握。SHHosseini等副在用MBBR法對含酚類工業廢水進行了實驗研究，結果表明：在一般情況下，隨著HRT的逐漸延長，出水COD濃度會逐漸降低。但同時他也發現了一個更重要的影響因素，即廢水中酚類物質的COD濃度與總的COD濃度的比值(CODph/CODtot)，當這一比值達到0.6(即CODph的濃度為480mg/L)時，COD的去除效率最高并不受水力停留時間的影響。國內的實驗大多認為出水COD平均濃度隨著水力停留時間的延長而降低，若要縮短水力停留時間可通過加大填料的投加比例(高達70%)來實現，當對出水水質要求不高時可減少填料的投加比例引。另外還有試驗結果表明：在中低氨氮負荷條件下，隨HRT的減少，氨氮填料表面負荷逐步升高，同時去除率維持原有水平或有一定增長；當氨氮負荷升至高水平后，隨著HRT的減少，氨氮去除率逐步降低。這些針對HRT的實驗研究結果為今后MBBR法的推廣應用奠定了基礎，但同時也有許多需要改進之處，比如試驗只是單純的考慮HRT本身的影響，沒有把其他因素與HRT的關系有機的結合起來，而SHHosseini等在酚類廢水處理的研究中將HRT和其他因素有機的結合起來進行探討，不僅找到實驗最重要的影響因素，同時實驗過程中各因素之間的相互影響、相互制約關系也得到了很好地體現。所以針對影響因素的研究我們需要更全面更綜合的考慮。
4、水溫對MBBR法的影響
在影響微生物生理活動的各項因素中，溫度的作用非常重要。溫度適宜，能夠促進、強化微生物的生理活動；溫度不適宜，能夠減弱甚至破壞微生物的生理活動。溫度不適宜還能夠?qū)е挛⑸镄螒B(tài)和生理特性的改變，甚至可能使微生物死亡。而微生物的最適溫度是指在這一溫度條件下，微生物的生理活動強勁、旺盛，表現在增殖方面則是裂殖速度快、世代時間短。MBBR法主要是通過生物膜中各種類型微生物的新陳代謝來達到對污水中有機污染物的降解，所以生物膜生長的好壞將直接關系到廢水處理的最終結果，尤其對于硝化菌、反硝化菌而言，它們的生長周期長，且對環境的變化非常敏感，硝化菌的適宜溫度是20℃-30℃，反硝化菌的適宜溫度是20℃-40℃，溫度低于15℃時，這兩類細菌的活性均降低，5℃是完全停止，所以溫度的變化將直接影響這類細菌的生長。相關實驗結果表明，氨氮填料表面負荷的變化基本與水溫的變化趨勢一致。水溫低時填料表面負荷低，水溫高時填料表面負荷約達到水溫低時的15倍。由此可見，硝化細菌受溫度影響大，低溫條件下活性較弱。
5、pH值對MBBR法的影響
微生物的生理活動與環境的酸堿度密切相關，只有在適宜的酸堿度條件下，微生物才能進行正常的生理活動。pH值過大的偏離適宜數值，微生物的酶系統的催化功能就會減弱，甚至消失。不同種屬的微生物生理活動適應的pH值，都有一定的范圍，在這一范圍內，還可分為最低pH值、最適pH值和最高pH值。在最低或最高的pH環境中，微生物雖然能夠成活，但生理活動微弱，易于死亡，增殖速率大為降低。參與污水生物處理的微生物，一般最佳的pH值范圍，介于6.5-8.5之間。MBBR法作為生物膜法與活性污泥法相結合的工藝，同樣依賴于微生物的生長以達到有機物降解的目的。所以保持微生物最佳pH范圍是取得良好污水處理效果的必要條件，當污水(特別是工業廢水)的pH值變化較大時，需要考慮設調節池，使污水的pH值調節到適宜范圍后再進行曝氣。
以上各因素都會對污水處理造成不同程度的影響，此外還有營養物質、有毒物質等，如果這些物質過多的偏離微生物生長需要，就會對污水處理的最終結果產生影響。我們須根據具體的條件和要求來確定哪一個因素是主要影響MBBR法的最終結果。
來源： GB排水工技
“MBBR of the Future”.就MBBR/IFAS技術的應用現狀、設計方法、存在問題及未來展望進行了熱烈探討
“MBBR of the Future”.就MBBR/IFAS技術的應用現狀、設計方法、存在問題及未來展望進行了熱烈探討
發布日期：2015-05-13
今天“水進展·水圈”群主劉智曉在“水進展水圈群”里發起了討論話題：“MBBR of the Future”.就MBBR/IFAS技術的應用現狀、設計方法、存在問題及未來展望進行了熱烈探討，形成了一些觀點。
“水進展·水圈”參與討論群友：
廣州華浩馮祥軍高工；華東理工舒鵬博士；諾衛環境閻懷國總工；首創股份劉智曉博士；東北院高旭副總工；華北院九院李金河總工；利爾化學張成甫博士；江蘇環保產業研究院陳珺總工；華北院二院劉龍志副院長高工；華北院二院周丹副總工；哈爾濱理工大學閆險峰教授等

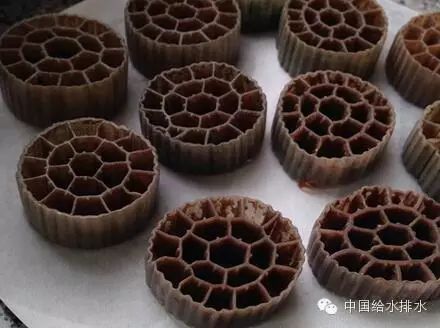

馮祥軍首先提供了幾張MBBR填料的掛膜圖片和鏡檢照片，展開了本期話題。根據馮祥軍的試驗觀察，在溶解氧充足的情況下，填料最早長的是鐘蟲，時間久了會有后生動物，生物鏈逐漸延長。生物膜里面有輪蟲和線蟲。污泥量并不一定會增加，但延長了泥齡，應該算是雙泥齡，運行能耗會增加，硝化效果好，反硝化效果好像沒有明確的數據。
舒鵬建議這種填料的表面需要進一步親水性優化。閻懷國提出MBBR在缺氧池應用比較少，但有一個案例脫氮效果比較好。張成甫的觀點是反硝化有類似的填料，規格更小一些。這樣的填料大規模用于不新增構筑物的情況下提標。劉智曉提出反硝化MBBR國外有十多年的成熟案例，國內之前尚沒大規模案例，但是2014年首創在山東東營做了一個反硝化MBBR，正在調試中，這是國內第一個反硝化MBBR。李金河說華北院最近做了一個5萬噸后置反硝化的，運行可以去除10mgl總氮，就是乙酸鈉量太大，HRT2h，TN去除10mg/l。
高旭提到應用實例青島團島污水廠提標效果很好，進水cod800～1000，進水總氮125，出水達到一級A。主要增加硝化功能。mbbr不同于ifas工藝。現在東北院也越來越接受這個工藝，特別是在低溫硝化和提標方面。效果確實不錯，青島某廠家產品在內蒙古林河提標一個氧化溝工藝，水溫低于6度，仍然可以達標。舒鵬想明晰的一點是填料上掛膜的生物膜內層通常的厭氧缺氧條件，所以可以進行有效的脫氮。馮祥軍提出疑問，填料上的膜挺薄的，不知道是否能形成缺氧環境。高旭也認為這個不明顯，主要解決短泥齡硝化的功能，生物膜很�。�MBBR填料生物膜內部可以實現缺氧區域，進而實現SND,劉智曉注）。陳珺認為填料上的生物膜不僅僅在于厚度，而在于面積。
生物池填料的投加比是大家關注的一個問題，對于投加比，李金河給出填料投配比為20-60%，一般投配區投配比30%-40%左右，mbbr已初步成熟，產品行業標準10月份也頒布了。李德強認為60%有點高，流化會有問題。張成甫指出這個填料也是國家重大科技公關成果。但個人認為也不要太過拔高填料的意義，最終效果的保證需要太多的前提條件和過程控制。李金河指出目前在研究上集中在兩個方向:1.產品開發，材料、密度、強度、比表面積、掛膜量等等2.工程應用，負荷、流態等，這個很難用試驗摸索，863和水專項均立項專門研究。
張成甫的經驗是掛摸后還是會沉淀。做不到懸浮，是個潛在的工程問題，但這個實例應用的場合是工業污水，污染負荷非常高。從山東市政污水工程案例現場來看，市政污水掛膜接近6年的樣子沒有沉淀現象。高旭也認為沉淀情況較少出現。馮祥軍也沒發現沉淀，停止曝氣后填料馬上上浮。
對于曝氣和攪拌方式，陳珺認為這個工藝的曝氣攪拌非常重要，曝氣系統通常做成在水流方向的垂直斷面上形成環流。要是均勻地布置曝氣頭，填料容易漂浮在水面。馮祥軍認為保證流化，要增大曝氣量。以高旭在團島的經驗，生化池內DO=1.5～2.0，并不高。如果設計的好，完全可以解決流化的問題。馮祥軍說無錫一些廠的經驗是氨氮達標了，能耗也升高了。陳珺的提出是那么低的DO倒是很少見，需要控制生物膜的厚度，國外的一些案例都在3-4mg/L。Brookfield WWTP:3mg/l，James river WWTP: 4mg/l，Marquette lileWWTP:4mg/l。高旭認為好的產品是掛膜快，薄實際運行案例DO國內有達到5～6mg/L的。
牧馬草原提出大規模應用的話，曝氣是否采用微孔，是否是從微孔曝氣頭布置方式上做些文章。高旭的實例不是用微孔曝氣器，用穿孔管曝氣。并且不是均勻布置。閆險峰也認為曝氣方式和曝氣量的選擇很重要！同時常時間運行后池內懸浮污泥量要高些！根據經驗，池內D0不宜過高，在1.0左右即可！高旭認為填料設計自清洗功能也很重要。牧馬草原的疑問是不是微孔雖然效率高但起不到攪拌剪切的效果？還是其他原因��？高旭認為不全是，流化有專門的攪拌器。陳珺認為曝氣的一個重要用途是促使填料摩擦，控制生物膜的厚度。劉智曉認為生物膜厚度是一個相對概念，每個季節都有不同，池子的位置不同，生物膜厚度也不同；即使同一個填料，在填料的不同位置，生物膜厚度也不一致生物量在MBBR池分布是不均衡的，對于MBBR工藝的設計，劉智曉先給出了國外某WWTP實際測定的biomass數量沿池分布圖，見下圖。
馮祥軍的疑問是看到有的設計做了隔板形成環流，但不知道實際運行中有沒有這樣做設計的，國內好像都是提標改造工程中應用，應該都沒做隔板。閆險峰說工業用建議分格，市政大水量擋板！同時這種工藝很需要技術人員的運行水平，在調試期是一種運行方式，決定了硝化反硝化菌能否成長，運行期膜的增長又需曝氣量的調整，確保穩定和脫落！總之考驗操作技術人員！否則，事得其反！張小心的經驗擋板是有應用實例的，西安某水廠就采用了是可行的，設計非常巧妙。
對于填料產品質量，東北院高旭的設計思想是，如果業主不接受高質量的產品，我寧可不設計IFAS工藝，這方面，江南李激教授很有心得，她在無錫實驗時，有些廠家的產品干脆不掛膜。陳珺認為這個工藝是個系統的設計，也不光是那個填料，曝氣、塞網都很重要。對于陳珺提出的固液分離方法，李金河答復桶式、孔板式都有。
MBBR的設計參數的擇取和一直是困擾行業的問題，劉智曉首先提出引導性問題：MBBR設計到底是以容積負荷還是面積負荷？設計設計過程中設計院如何確定的？反硝化MBBR的設計的NO3-N負荷是多少？
李金河介紹華北院這幾年在MBBR與SBR、卡魯塞爾、百洛克、A2O等結合HYBAS用于提級改造進行了很多工程實踐，還是有效果的，尤其是低溫、低碳源、穩定水質等方面。
對于十月份出臺的MBBR產品標準，高旭說這個標準是產品標準，沒有提反硝化速率（當時鄭興燦主編時提出一個產品的硝化速率值，與會專家不同意）。陳珺說反硝化速率大概是1-2gNO3-N/m2.d，和碳源類型、水溫都有關。大概2010年前去瑞典馬爾默的時候，他們正好在調試這個反硝化MBBR，印象比較深，這個方面Odegaard是權威。高旭認為后置反硝化由于加了碳源，反硝化速率應該很好。李金河說產品標準目前只有硝化速率。劉智曉基本認可提出這些專家的觀點。對于MBBR產品標準，是否應該給出硝化、反硝化速率等基本工藝參數，大家存在分歧。劉智曉認為國內MBBR設計標準不規范，基本依賴產品廠家提供參數，造成設計的混亂，出臺的標準應該盡快指導和規范設計，給定基本的設計標準和參數范圍。高旭認為產品明確硝化速率不應該，華北院李金河同意東北院高總意見，承載該承載的，產品標準與技術規程、設計規范還是有區別的。李金河說今后有標準了，也許還要改進，但總有一個相同的平臺了，這也是產品標準的意義吧。劉智曉倒是認同這個說法，陳珺也說這是特殊情況下的一種解決方法。閆險峰教授不建議僅僅是出臺這樣的產品標準，建議應盡快出臺設計規程！
國內為數不少的MBBR運行的都不盡理想。成功的MBBR涉及因素太多了，一旦一種因素沒有控制好，后期運行都是麻煩。對于MBBR總體設計，華北院劉龍志認為MBBR要設計好并不簡單，不過填料可以分步投加，用操作的靈活性彌補了計算的欠缺，運行良好的MBBR有幾個設計細節很關鍵。劉龍志認為好的水利狀態，池型布置，尤其是出水區的設計，曝氣強度，攪拌器選型是MBBR能否成功的幾個最為關鍵環節。李金河認為MBBR設計，負荷只是很小的一個方面，流態更為重要,工程實踐變得非常重要。劉智曉承認設計細節的重要性，但是認為MBBR池型設計、攪拌器配置、曝氣系統設計這方面在國外比較成熟了。我們目前恰恰缺乏對MBBR設計的本質認識。劉智曉認為，MBBR未來的發展，認為厭氧氨氧化MBBR或許是其未來的出路之一。
對于設計負荷的采用，設計院一方表示，目前實際做法是將填料生物量折算為混合液MLSS來通過SRT用ATV方式計算，劉智曉認為這是不科學的。國際上容積負荷和面積負荷的計算，這兩種方式都可以的，但是面積負荷更科學。高旭認為應該是有效生物膜面積。劉智曉給出了下表供大家參考。
劉龍志說在設計的關鍵環節中，負荷理論很重要，但是從實際操作的環節，填料少了可以再加，硬件沒設計好，是根的問題。負荷計算我們會從兩個方面核算。一是基于泥齡，即污泥量，二是用硝氮負荷，兩個計算方法校驗。周丹提出設計方法是是用純填料8kg/m3來計算，是根據某廠家提供的總污泥量折算過來的。然后再按常規的方法計算生物池，設計人員更容易理解。陳珺認為MBBR 都是按面積考慮，BAF按容積考慮。李金河的經驗是國內主流是泥齡法，容易理解寫些。對于污泥負荷，劉龍志介紹目前設計院MBBR設計是將填料生物量進行折算，大概8kg MLSS/m3填料，是簡單折算，然后基于ATV的計算以泥齡為基礎，李金河補充說這個折算單位可能是3-4kg/m3，相當于折算成污泥濃度。劉智曉認為這種折算存在一些問題，因為填料上的biomass和活性污泥的biomass性質及菌群結構差異巨大，填料上的硝化菌占比是活性污泥比例的幾倍， FAS里面不同形式的微生物，懸浮態的和附著態的，硝化速率是不同，差別很大不能籠統折算（見下圖）。劉智曉進一步表示，認為填料上的MLSS組成是和懸浮態MLSS組成差距巨大。懸浮態的硝化菌比例一般很低，而填料上的則高出幾倍。統一折算為MLSS，再計算SRT，再得出池容，不夠嚴謹。懸浮態硝化菌占2-3%，兩種性質完全不同的MLSS，折合在一起是很不合理的。劉龍志認為有個折算關系，但是兩個計算體系有不同計算方法。劉龍志提出了一個非常重要的問題，即填料的加入肯定降低懸浮污泥濃度，懸污污泥和附著污泥不是簡單的互補關系，還有競爭關系大部分人忽視了這個。劉龍志認為實際上，不管以氮負菏計算，還是折算成泥齡，都回避不了MLSS此消彼長的問題。
本文廣州華浩馮祥軍高工整理，謝謝！
