63張美圖展示日本6座各有特點污泥焚燒處理廠 你了解嗎？
本文內容根據中國市政工程華北設計研究總院孫衛東，汪泳，姜立安的日本考察報告整理而成。
目前，在我國主要污泥處理處置方法中，污泥農用和填埋都受制于處置污泥用的土地及污泥的泥質等，而污泥干化焚燒可利用本身有機物燃燒產生的熱量，焚燒時的溫度可達850℃，能完全殺死病原微生物，并最大限度地減少污泥體積，焚燒后無機物則變成了極少量的灰燼，其中焚燒灰的無機成分與粘土接近。
由于焚燒殘?jiān)谛再|(zhì)上發生了根本改變，可用于溝槽回填、道路三渣、水泥添加料等，市場需求量大，且污泥干化焚燒是一種最徹底的污泥處理處置方法，因此污泥進行干化焚燒且焚燒后的灰渣用于建筑材料已為大勢所趨。
污泥焚燒在國外已有較多工程應用，為了適應污泥焚燒特性和控制環境污染，國外多傾向于單獨建設污泥焚燒廠，采用適合污泥焚燒的工藝和爐型。污泥焚燒在世界上已有了70多年的發展歷史。

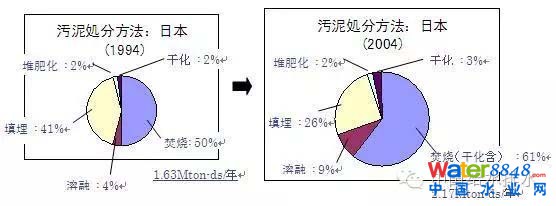

1934年美國密西根安裝了有記錄以來的第一臺污泥焚燒爐，1962年德國率先建設并開始運行歐洲第一座污泥焚燒廠。如今在日本，污泥焚燒處理已經占污泥處理總量的60%以上，歐盟也在10%以上。
日本TSK公司主要污泥焚燒場位置
日本污泥焚燒技術已經相當普及，其設計、建設、運營經驗已成為標準化模式、十分成熟，其污泥焚燒裝置有很多是已經建設了15~20年，依舊運行良好。那么，日本有哪些典型焚燒工程案例呢？這些典型工程對我國的污泥焚燒工藝的推廣有什么啟示呢？
下面把6座各有特點的污泥處理廠案例（橫濱市南部污泥資源化中心、藤伬市污泥資源化中心、東京葛西污泥焚燒中心、花見川污泥處置廠、中川污泥處置廠、大阪舞洲污泥處置中心）逐一介紹。
案例之一：日本橫濱市南部污泥資源化中心
橫濱市共有11座污水處理廠，污泥采用區域性集中處理，北部5座污水處理廠的污泥集中至「北部污泥處理中心」；中、南部6座污水處理廠的污泥則集中至「南部污泥處理中心」，污泥運輸皆采密閉式管線，管徑為200~700mm，總管線長度約88km。南、北部污泥處理廠均為月島公司負責建設總包及現運行。
圖1南部污泥處理中心區域位置
圖2南部污泥處理中心總平面圖

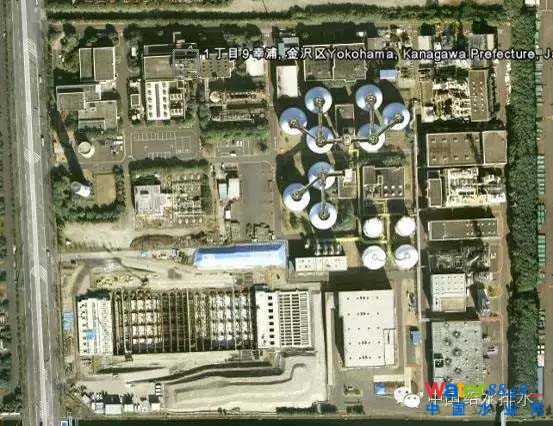

圖3GOOGLEARTH中鳥瞰
圖4干化焚燒廠細部放大
圖5干化焚燒廠流程
工程概述：
1)建成時間：2006年7月
2)污水處理廠總規模：75萬m3/d
3)服務人口：300萬人
4)污泥輸送形式：污水處理廠的污泥脫水前泵送。減少了污泥運輸?shù)碾y題，輸送的污泥含固率為1~2%的污泥，
5)污泥處理規模：處理量10000m3/d濕泥，進泥含固率1~2%。
6)處理工藝：離心濃縮+中溫消化+脫水(離心和帶機)+干化(IDD)+焚燒(FBI)
7)濃縮污泥含固率：5%
8)污泥厭氧消化池：9×6400m3
9)污泥進泥：VSS：70~75%;熱值：3800~4100kcal/kgDS
10)消化后的進泥：VSS：45%;熱值：2500kcal/kgDS
11)污泥脫水：脫水后污泥含水率78~79%。
12)污泥干化：只將污泥中的60%干化，干化后的污泥含固率為60%，與另外40%未經干化的污泥混合后進入流化床焚燒爐FBI(FluidizedBedIncinerationSystem)。
13)焚燒系統處理規模：共4條焚燒系統，150t2條;200t2條，通常運行1條150t系統和1條200t系統，其余系統均作為備用，主要考慮運行安全及每年的檢修的需要。
14)焚燒設備運行狀況：No.1、No.21978年建成，No.2、No.3—2002年建成。
15)臭氣處理：干化裝置的臭氣進入焚燒爐焚燒。
16)煙氣處理：原老系統采用旋風除塵器+袋式除塵+濕式脫硫裝置+煙囪
17)煙囪高度：45m
18)焚燒灰分的出路：污泥焚化處理約可減量90%，其灰燼之最終處置方式有下列四種：

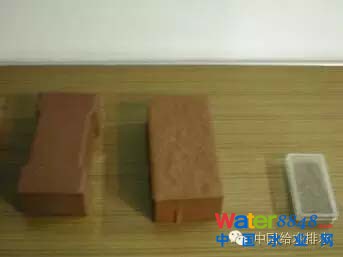

a)制作磚塊：目前因市場接受度有限，僅賣給橫濱市政府，作為公共工程使用，每塊磚售價為75日元。
b)作為土壤改良土：賣給地下鐵公司作為地下鐵工程覆土用，其售價為3000日元/m3。
c)掩埋：掩埋處理之費用為19700日元/t。
d)作為混凝土原料：付費請混凝土公司處理污泥焚化灰燼，費用為19500元/t，此方式雖為支出費用，但其費用比掩埋方式低，且資源再利用，可減少?gòu)U棄物量及掩埋場之負擔。
e)污泥焚化后灰燼雖可制作為磚塊、改良土等產品，增加財源收入，但目前民間市場接受度有限，且部分人士反對免費提供私人機構使用，堅持以販賣產品方式處理，故目前僅售予政府機關及大眾運輸公司辦理公共工程使用。
案例之二：藤伬市污泥資源化中心

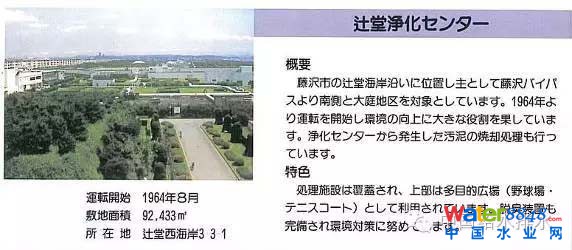

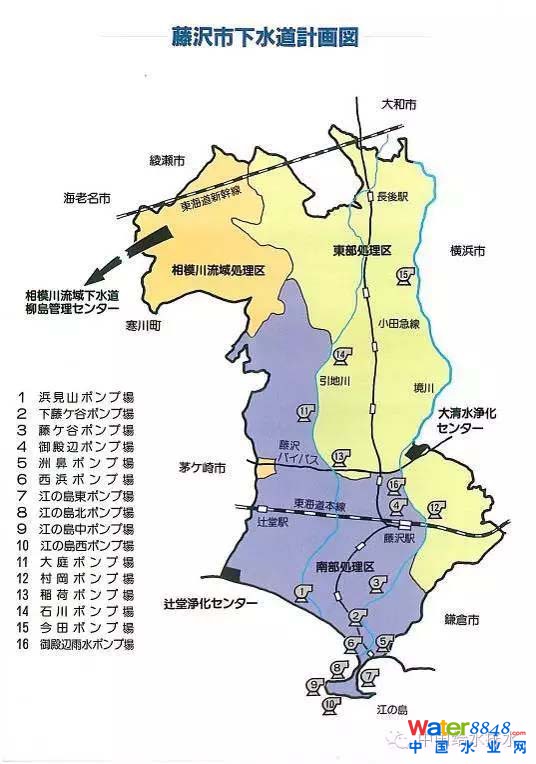

該污泥處置中心開始運行于1964年8月，鄰建污水處理廠部分為地下建筑。總占地92433m2。污泥處理共有3套裝置，其中一套新建中。污泥處理采用直接焚燒方式。
GOOGLEARTH鳥瞰圖
1)建成時間：1964年8月
2)污水及污泥處置處理廠特色：由于污水處理廠地處海濱，環境要求較嚴格，故而污水處理設施全部進行了加蓋除臭處理，池頂部分作為運動場地。
3)處理工藝：脫水（帶機）+焚燒(FBI)
4)污泥輸送形式：污水處理廠的脫水污泥含固率為20%左右的污泥，經過螺旋輸送機+帶式輸送機+直接焚燒。
5)焚燒系統處理規模：共3條焚燒系統，60t2條；新建70t1條。
6)臭氣處理：污水廠臭氣采用化學及生物方法。
7)煙氣處理：老系統采用旋風除塵器+濕式脫硫裝置+靜電除塵+煙囪；新系統采用布袋除塵器+濕式脫硫裝置+煙囪
8)煙囪高度：在屋頂上部，總計15m
污泥處理處置廠鳥瞰
老焚燒系統流程
加蓋后的污水處理廠
從污泥焚燒廠頂部拍攝的臨近的居民區

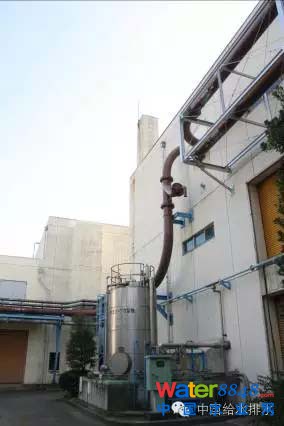

房子的頂部即為煙囪
焚燒爐

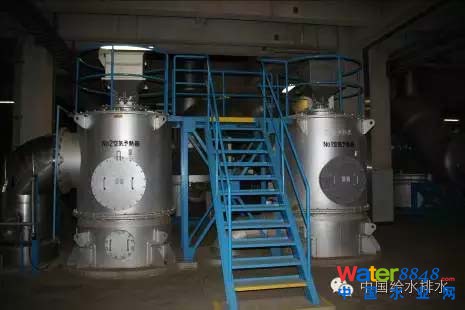

預熱器

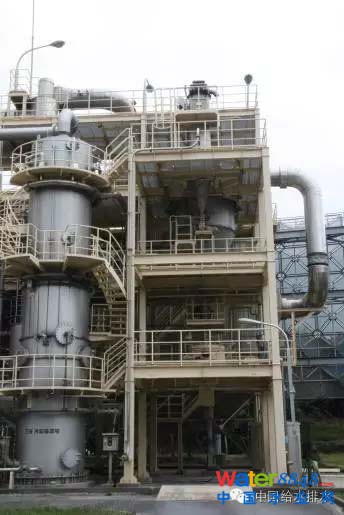

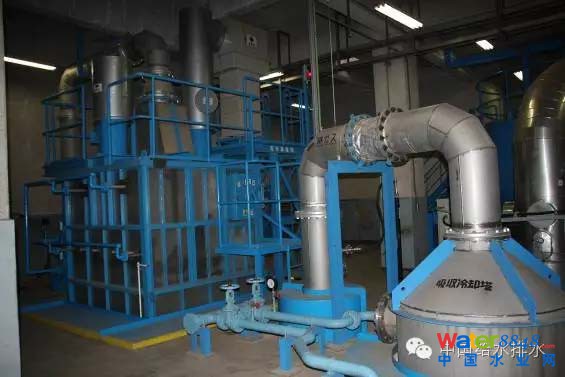

脫硫冷卻器及靜電除塵

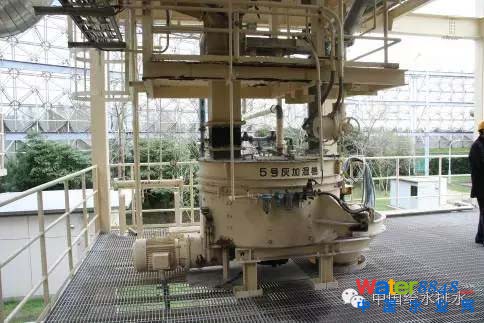

灰渣加濕裝置

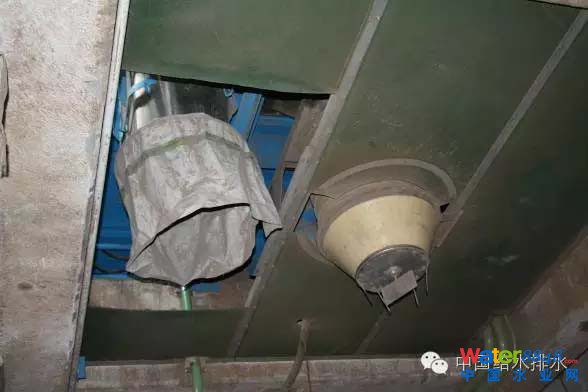

灰倉出口
案例之三：東京葛西污泥焚燒中心

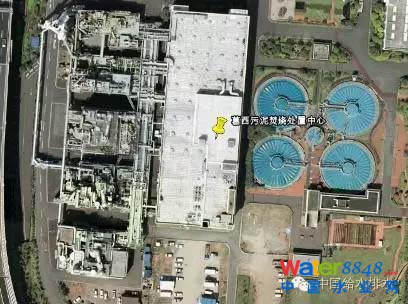

鳥瞰圖一

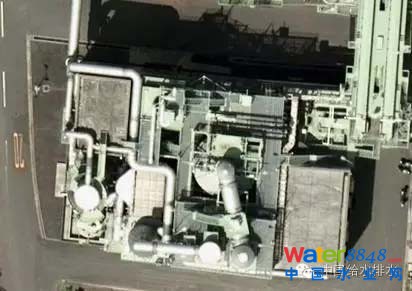

鳥瞰圖二

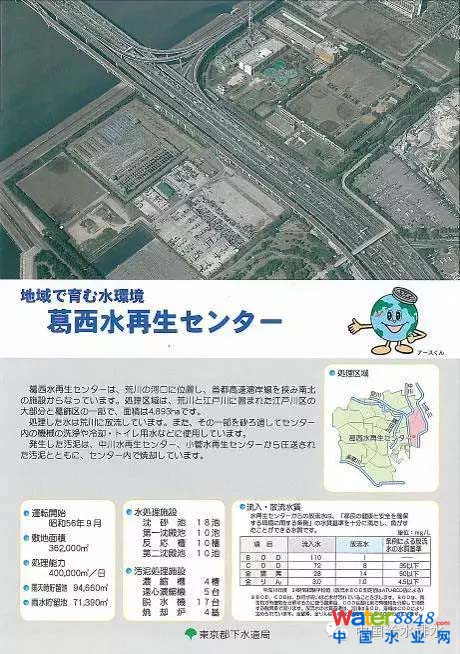

葛西再生污水廠服務區域
干化焚燒廠外觀

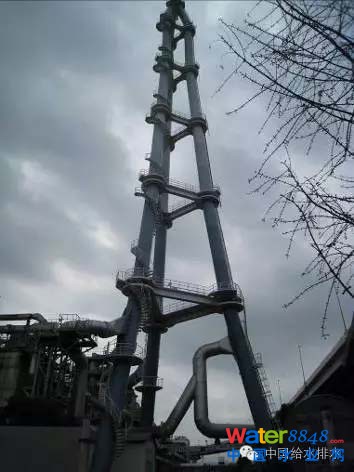

焚燒排放煙囪

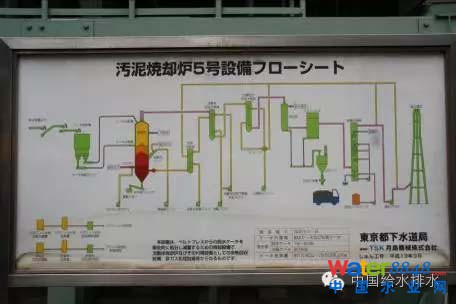

污泥處理流程

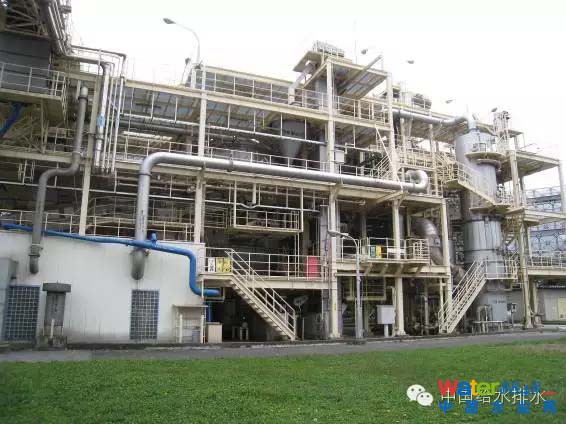

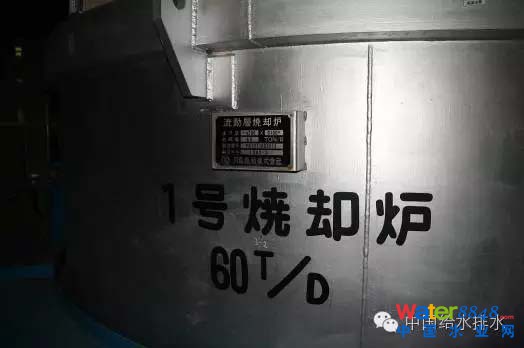

焚燒系統外觀
工程概述：處理后焚燒灰用于混凝土建材。
1)建成時間：建設在20年以前建設，現有系統為5套焚燒系統
2)污水處理廠總規模：40萬m3/d
3)處理規模：處理量500t/d污泥，進泥含固率20%。
4)處理工藝：No.3系統：干化（IDD）+焚燒(FBI)(建設年限1991年)；其余直接焚燒。
5)污泥脫水：脫水后污泥含水率80%
6)焚燒系統處理規模：共5條焚燒系統，
No.1—150t：已經停用
No.2—250t：作為備用
No.3—250t：正常使用
No.4—300t：正常使用
No.5—300t：正常使用
通常運行1條250t系統和1條300t系統，其余系統均作為備用，主要考慮運行安全及每年的檢修的需要。
7)臭氣處理：干化裝置的臭氣進入焚燒爐焚燒。
8)煙氣處理：1~4號老污泥處理系統為干式電除塵器+濕式脫硫裝置+濕式電除塵+煙囪，濕式電除塵是原有系統的煙氣排放標準提高，所以增加的；5號新系統直接為袋式除塵+濕式脫硫裝置+煙囪。
9)煙囪設計為5個系統共用3套煙囪，呈三角型布局。
10)煙囪高度：100m，毗鄰迪斯尼樂園，東京市政府的強制要求。
濕污泥輸送裝置圖

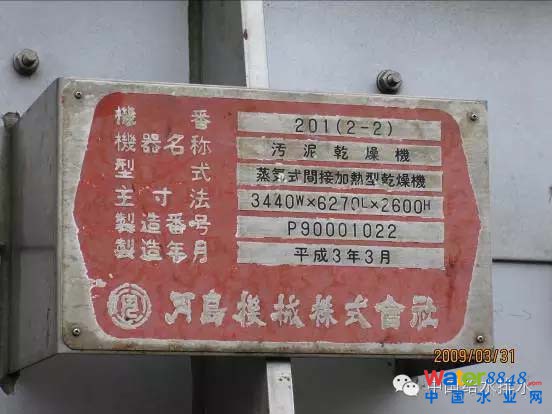

干化機銘牌

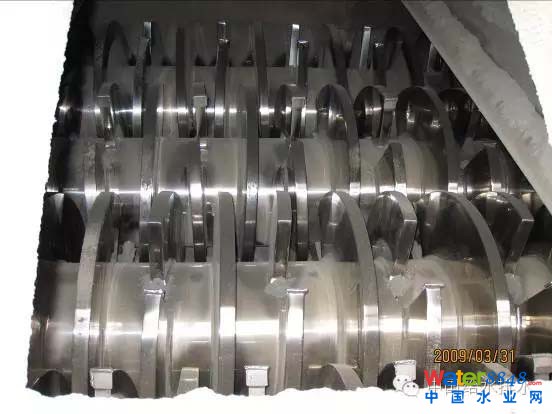

干化機內部轉盤

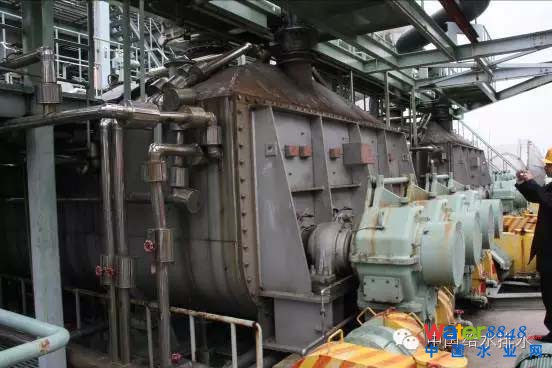

干化機外觀
案例之四：花見川污泥處置廠

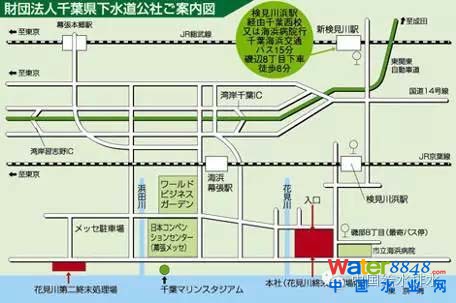

該廠收集處理12個市、1鎮及2村共約121萬人生活污水。

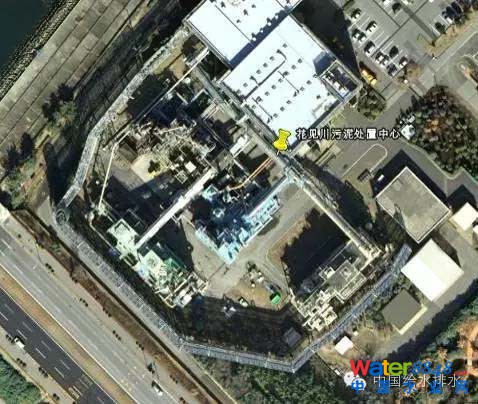

污泥處理廠鳥瞰圖

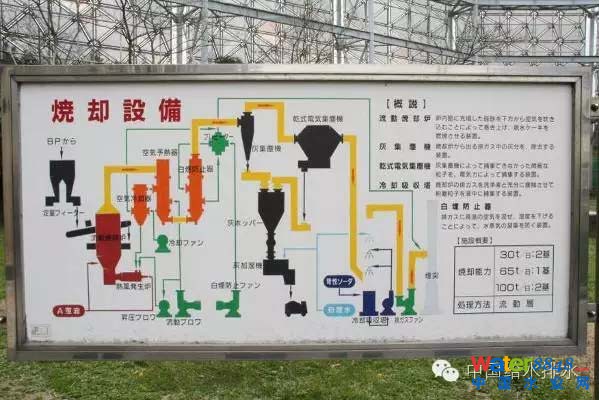

焚燒系統工藝流程

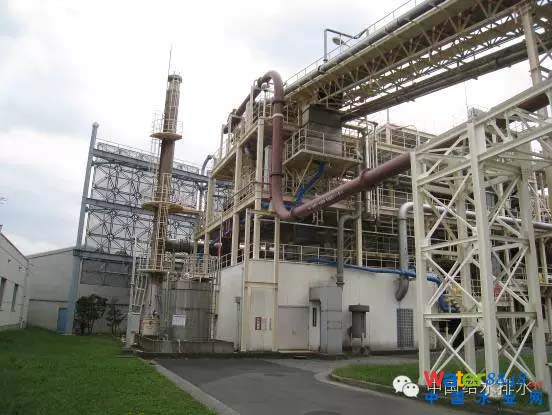

焚燒系統外觀
焚燒系統外觀
灰渣投加石灰固化系統
灰渣投加石灰固化系統
工程概述：
1)建成時間：最早在20年以前建設，現有系統為3套焚燒系統
2)污泥輸送形式：污水處理廠的污泥脫水前泵送。減少了污泥運輸?shù)碾y題，輸送的污泥含固率為1~2%的污泥，
3)處理規模：處理量500t/d污泥，進泥含固率20％。
4)處理工藝：脫水（離心）+焚燒(FBI)
5)焚燒系統處理規模：共3條焚燒系統，
1.No.1—150t：正常使用
2.No.2—150t：正常使用
3.No.3—150t：正常使用
6)煙氣處理：為干式電除塵器+濕式脫硫裝置+煙囪
7)煙囪高度：20m
案例之五：中川污泥處置廠
據了解，在日本污泥焚燒裝置的建設周期較長，從設備訂貨至建設完成約需要三年左右。
工程概述：
1)建成時間：最早在20年以前建設，現有系統為4套焚燒系統。
2)污水處理廠總規模：40萬m3/d
3)處理工藝：脫水（離心和帶機）+焚燒(FBI)
4)污泥脫水：脫水后污泥含水率78%~79%
5)焚燒系統處理規模：共3條焚燒系統，
No.1—110t：新系統建好后停用
No.2—140t：正常使用
No.3—250t：正常使用
No.4—250t：正在建設
6)目前運行3條系統。
7)煙氣處理：袋式除塵+濕式脫硫裝置+煙囪。
8)煙囪高度：25m/35m
