15種城鎮污水處理廠提標改造工藝及典型案例分析
為滿足更嚴格的排放標準，中國城鎮污水處理廠正在進行新一輪的提標改造。提標改造中的工藝選擇不僅關系到排放是否能夠達到更嚴的標準，還關系到以能耗為主的污水處理成本。從中國各地提標改造工藝選擇及實際工程情況來看，提標改造必須對原水水質、地域、原工藝的可利用程度、當?shù)厣鐣?jīng)濟條件、運行管理水平等多方面進行考慮，在小試、中試或相似工程的經驗基礎上確定工藝。有條件的城鎮污水處理廠宜考慮處理設施前端配套建設調蓄水池，處理設施末端在排出前設置出水緩沖區，提高穩定達標的保障度。
作者簡介：劉亦凡（1994-），北京人，大學本科，生物工程專業，從事污水處理助研工作。
1 提標改造技術路線
目前，我國現有城鎮污水處理廠執行排放標準主要是從一級B標準提高至一級A標準或從一級A標準提高至地表水類Ⅳ類水體標準及回用水標準，部分污水廠直接從二級標準提高至一級A標準甚至更高。達到更高排放標準的核心是污水處理工藝的改造和升級。我國城鎮污水處理廠執行排放標準占比見圖1，主要污染物指標對比見表1。
圖1 我國城鎮污水處理廠執行排放標準占比
表1 我國城鎮污水處理廠排放標準主要污染物指標對比
mg˙L-1
《2015年中國城鄉建設統計年鑒》數據顯示，我國城鎮污水處理廠主要采用A2/O及其改良工藝、氧化溝及其改良工藝、SBR及其改良工藝、A/O及其改良工藝、生物膜工藝、普通活性污泥工藝這六大類工藝，其數量占所有城鎮污水處理設施的90.4%左右，設計處理能力占93%左右;執行一級A標準、一級B標準、二級標準的城鎮污水處理廠的總處理能力和單位電耗分別約為5200萬m3/d和0.383kW˙h/m3、6100萬m3/d和0.292kW˙h/m3、2200萬m3/d和0.269kW˙h/m3。隨著處理深度的加大，單位能耗快速增加。提標改造中的工藝選擇不僅關系到排放是否能夠達到更嚴的標準，還關系到以能耗為主的污水處理成本。
城鎮污水處理廠實際運行中主要存在進水不穩定、進水與設計差別大、含有難降解工業廢水;碳氮比低、碳源不足、SS/BOD5比值偏高;低溫條件下運行效率差、運行不穩定;運行負荷低、能耗大、運營管理復雜、區域特性強等實際問題，如出水COD難以進一步降低、TN去除較難、出水SS偏高、TP生物處理較難等困難。
為克服這些困難，達到更高的排放標準，在提標改造的工程實踐中，一般以“先源頭控制，后強化處理;先功能定位，后單元比選;先優化運行，后工程措施;先內部碳源，后外加碳源;先生物除磷，后化學除磷”為總體技術原則，并采取如下技術路線來實施：①穩定進水，使得進水符合原設計，強化預處理，增強污水的可生化性;②對原主體工藝進行運營改良、優化參數、添加外物質、強化生化處理;③對原主體工藝進行改造、革新;④增加尾水處理設施，進行深度處理，考慮中水回用;⑤對附屬工藝的改造，如污泥處置、隔音、除臭等;⑥機械、電氣、自控設備的升級;⑦同時考慮前述措施的組合。
目前主要處理工藝措施詳見表2。

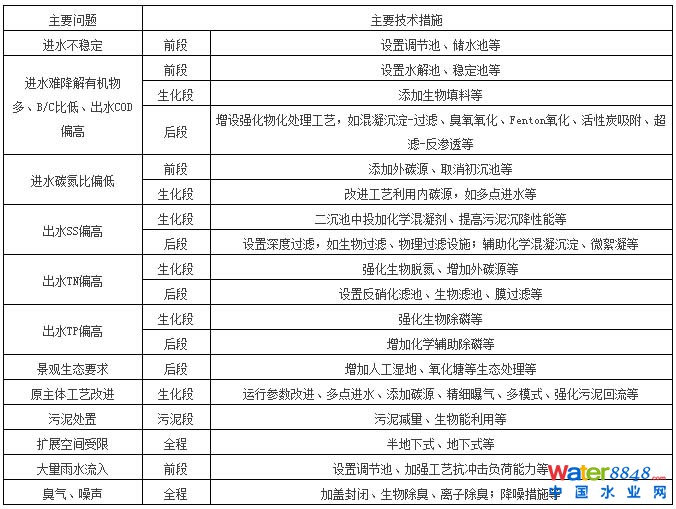

表2 城鎮污水處理廠提標改造典型技術措施
實踐表明，要達到一級A標準并非要盲目增加深度處理，總氮等主要污染物的去除應通過優先改造前段和生化段，實現最經濟、最穩定的污染物去除，不應將降解任務更多地放在后段和外加碳源上。調研發現，對于部分中低濃度污水以及生活污水占比較大的污水，通過對原有二級處理的強化，其二級出水主要指標中COD、BOD5、NH4+-N已經可以達到一級A標準，TN、TP、SS也能夠接近甚至達到一級A標準，因此對該類水質的提標改造應以挖掘原有工藝潛力為重點。
2 提標改造工程實例
(1)原采用A2/O 類工藝
①江蘇某污水處理廠
該污水廠處理規模為20萬m3/d，原工藝為A2/O，出水標準為一級B。改造工藝為改良A2/O(填料)+膜過濾或濾布濾池，出水標準為一級A。改造前后工藝流程詳見圖2。
圖2 江蘇某污水處理廠提標改造前后工藝流程對比
②河北某污水處理廠
該廠處理規模為8萬m3/d，原工藝：A2/O，出水標準二級。改造工藝：A2/O(填料)+MBBR+DN生物濾池+纖維轉盤濾池，出水標準一級A。改造前后詳見圖3。
圖3 河北某污水處理廠提標改造前后工藝流程對比
③云南某污水處理廠
該廠改造原8.5萬m3/d，新建8.5萬m3/d，新增深度處理17萬m3/d。原工藝：UCT工藝，出水標準一級B。 改造工藝：改良A2/O+混凝沉淀過濾，出水標準一級A。改造前后工藝流程詳見圖4。
圖4 云南某污水處理廠提標改造前后工藝流程對比
④北京某污水處理廠

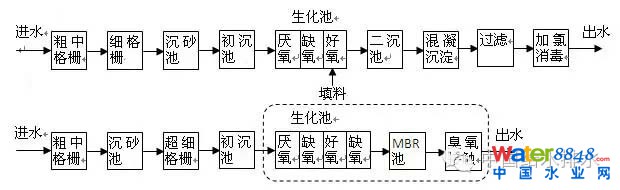

該廠處理規模為4.5萬m3/d。原工藝：改良A2/O(添加生物填料的CNR)+混凝沉淀過濾，出水標準一級B。改造工藝：兩段式A/O+MBR+臭氧氧化，出水標準一級A。提標改造前后工藝流程詳見圖5。
圖5 北京某污水處理廠提標改造前后工藝流程對比
(2)原采用氧化溝類工藝
①北京某污水處理廠

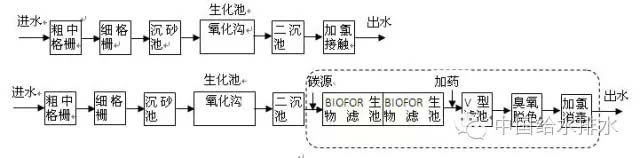

該廠規模為2萬m3/d，原工藝：氧化溝，出水標準一級A。改造工藝：氧化溝+兩級生物濾池+V型濾池+臭氧脫色，出水標準為北京市《城鎮污水處理廠水污染物排放標準》(DB11/890-2012)B標準。改造前后工藝流程詳見圖6。
圖6 北京某污水處理廠提標改造前后工藝流程對比
②浙江某污水處理廠
該廠處理規模為3萬m3/d，原工藝：DE氧化溝，出水標準一級B。改造工藝：改良DE氧化溝+反硝化濾池+曝氣生物濾池+活性砂濾池，出水標準一級A。提標改造前后工藝流程詳見圖7。
圖7 浙江某污水處理廠提標改造前后工藝流程對比
③江蘇某污水處理廠

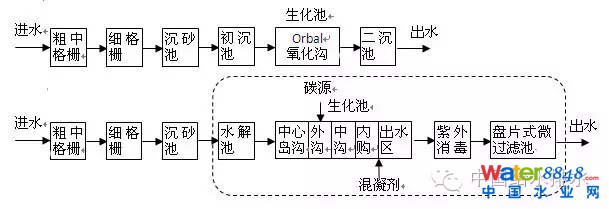

該污水廠處理規模為15萬m3/d，原工藝：Orbal氧化溝，出水標準一級B。改造工藝：BNR+MBR，出水標準一級A。提標改造前后工藝流程詳見圖8。
圖8 江蘇某污水處理廠提標改造前后工藝流程對比
④浙江某污水處理廠

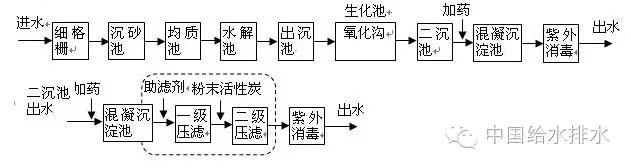

該污水處理廠處理規模為15萬m3/d，原工藝：A2/O改良氧化溝+混凝沉淀，出水標準一級B。改造工藝：A2/O改良氧化溝+混凝沉淀+活性炭二級吸附、壓濾，出水標準一級A。提標改造前后工藝流程詳見圖9。
圖9 浙江某污水處理廠提標改造前后工藝流程對比
(3)原采用普通活性污泥法或A/O類工藝
①北京某再生水處理廠
該污水處理廠處理規模為100萬m3/d。原工藝：普通活性污泥法，出水標準二級(1996年標準)。改造工藝：改良A2/O+反硝化生物濾池+膜過濾+臭氧脫色，出水標準《城市污水再生利用景觀環境用水水質》(GB/T18921-2002)，部分指表參照地表水Ⅳ類水體標準。改造前后工藝流程詳見圖10。
圖10 北京某再生水廠提標改造前后工藝流程對比
②北京某污水處理廠

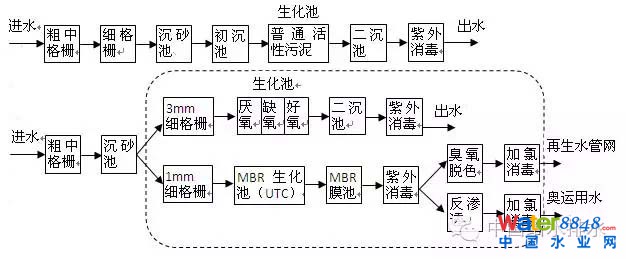

該污水廠規模為10萬m3/d，改建4m3/d，擴建6m3/d。原工藝：普通活性污泥法，出水標準一級B。改造工藝：原工藝改為A2/O工藝，出水執行北京市《城鎮污水處理廠污染物排放標準》(DB11/890-2012)B標準;擴建工藝為MBR+RO，MBR出水達到《城市污水再生利用城市雜用水水質》( GB/ T 18920-2002) 中車輛沖洗水質要求;RO出水標準為《地表水環境質量標準》(GB3838-2002)Ⅲ類水體(TN除外)，出水進入奧運場館雜用及奧運公園水體補充。提標改造前后工藝流程詳見圖11。
圖11 北京某污水處理廠提標改造前后工藝流程對比
③河北某污水處理廠
該廠規模為16萬m3/d。原工藝：A/O，好氧池采用MBBR，出水標準二級。改造工藝：改良Bardenpho工藝+MBBR+深度處理，出水標準一級A，詳見圖12。
圖12 河北某污水處理廠提標改造前后工藝流程對比
④浙江某污水處理廠
該廠規模為1萬m3/d，原工藝：A/O+生物濾池，出水標準一級B。改造工藝：改良A/O+生物濾池+生態處理，出水達到地表水Ⅲ類標準。提標改造前后工藝流程詳見圖13。
圖13 浙江某污水處理廠提標改造前后工藝流程對比
(4)原采用SBR類工藝
①江蘇某污水處理廠

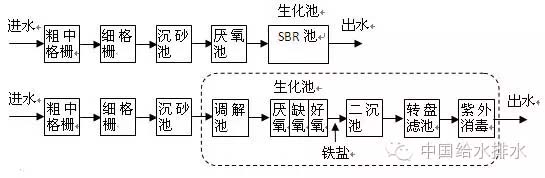

該廠規模為1萬m3/d。原工藝：SBR工藝，出水標準一級B。改造工藝：A2/O+轉盤濾池，出水標準一級A。提標改造前后工藝流程詳見圖14。
圖14 江蘇某污水處理廠提標改造前后工藝流程對比
②浙江某污水處理廠

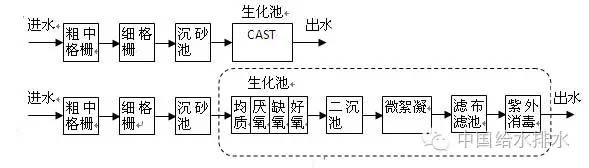

該污水廠改建規模2.5萬m3/d，新建2.5萬m3/d。原工藝：CAST工藝，出水標準二級。改造工藝：改良A2/O+微絮凝+濾布濾池，出水標準一級A。提標改造前后工藝流程詳見圖15。
圖15 浙江某污水處理廠提標改造前后工藝流程對比
③陜西某污水處理廠
該污水廠處理規模為1萬m3/d。原工藝為CAST工藝，出水標準一級B。改造工藝為兩級A/O工藝+絮凝沉淀+纖維濾池，出水標準一級A。提標改造前后工藝流程詳見圖16。
圖16 陜西某污水處理廠提標改造前后工藝流程對比
