【美圖】巨大的太陽能海水淡化圓球

震蕩水柱波浪發電裝置沿著300米的“沉思之路”流向面對海的那一面的盡頭，為太陽能蒸餾泵和城市電網提供額外的電力。

clearorb裝置是2016landartgeneratorinitiative（陸地藝術發電計劃）的一部分－這是一個國際設計競賽平臺，為設計師們提供了一個機會去反思能源基礎設施的本質，以及在建筑形式上的可能性，獲勝者將會在2016年10月對外公布。

項目信息：

clearorb裝置：為圣莫妮卡提交的2016landartgeneratorinitiative設計競賽稿

團隊成員：jaesiklim,ahyounglee,jaeyeolkim,taegulim

團隊地址：韓國首爾

能源技術：半透明發光的太陽能聚光器，震蕩水柱波浪發電裝置

集水技術：太陽能蒸餾

年產量：3820mwh電量和220萬升飲用水

35張圖“揭密”海水淡化產業的現實與未來

從廣東省今年3月到5月的交易數據來看，平均電價降幅在0.12~0.15元/度之間。政策大力支持，用電成本下降疊加水價處于上升通道，海水淡化行業迎來爆發臨界點。

1、國內海水淡化發展現狀：主要用于工業，發展相對落后

1.1工程規模5年復合增速13%，和海外相比仍有較大差距

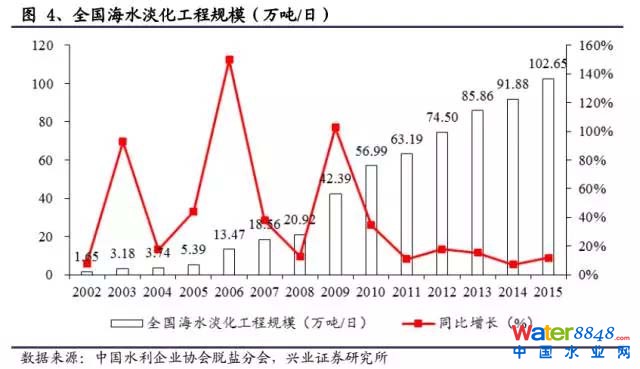

2015年年底，我國海水淡化工程規模達到102.65萬噸/日，5年復合增長率12.5%。根據中國水利企業協會脫鹽分會統計，截至2015年12月，全國已建成海水淡化工程139個，工程規模102.65萬噸/日。其中，2015年全國新建成海水淡化工程11個，新增海水淡化工程產水規模10.77萬噸/日。

從工程規模來看，全國已建成萬噸級以上海水淡化工程31個，產水規模81.1萬噸/日；千噸級以上、萬噸級以下海水淡化工程37個，產水規模11.95萬噸/日；千噸級以下海水淡化工程71個，產水規模1.61萬噸/日。全國已建成最大海水淡化工程規模20萬噸/日。

作為水資源缺乏的用水大國，我國海水淡化發展規模與海外相比有較大差距，僅為世界規模的1.2%。2015年年底，我國海水淡化工程規模達到102.65萬噸/日，僅為世界海水淡化工程規模8524萬噸/日的1.2%。我國是水資源缺乏的國家，2013年人均水資源量2072立方米/人，僅為世界平均水平的34%；同時我國又是用水大國，2013年用水總量5540億立方米，達到世界用水總量的14%。

1.2國內海水淡化水2/3用于工業，集中在水價較高的沿海省份

海水淡化水用途：工業用水占比63.60%，居民生活用水占比35.67%。全球投產的脫鹽項目主要服務于居民用水（60%），工業用水只占到28%的比例。

相較而言，我國的海水淡化項目用于工業用水的工程規模為65.28萬噸/日，占總工程規模的63.60%。其中，電力企業為35.82%，石化企業為12.37%，鋼鐵企業為9.75%，造紙企業為2.92%，化工企業為2.64%，建筑和礦業共占0.10%。用于居民生活用水的工程規模為36.62萬噸/日，占總工程規模的35.67%。用于綠化等其他用水的工程規模為240噸/日，占0.03%。

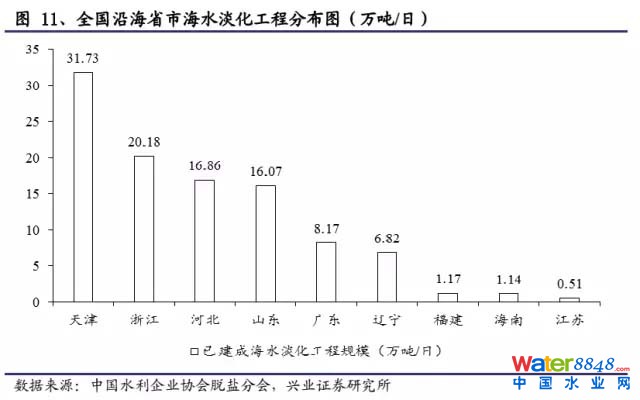

海水淡化工程主要集中在水價較高的沿海省份。已建成的海水淡化工程主要集中在水資源短缺的沿海9�。禾旖颍�31.73萬噸/日）、山東（16.07萬噸/日）、河北（16.87萬噸/日）、遼寧（6.82萬噸/日）、浙江（20.18萬噸/日）、廣東（8.17萬噸/日）、福建（1.17萬噸/日）、江蘇（0.51噸/日）、海南（1.14萬噸/日）。其中，北方以大規模的工業用海水淡化工程為主，主要集中在天津、河北、山東等地的電力、鋼鐵等高耗水行業；南方以民用海島海水淡化工程居多，主要分布在浙江、福建、海南等地，以百噸級和千噸級工程為主。

1.3反滲透、蒸餾法是主流技術，目前國內噸水成本較高

反滲透（RO）、低溫多效蒸餾（MED）技術占據國內64%、35%產能。反滲透（RO）、低溫多效（LT-MED）和多級閃蒸（MSF）海水淡化技術是國際上已商業化應用的主流海水淡化技術。我國已掌握反滲透和低溫多效海水淡化技術，相關技術達到或接近國際先進水平，但在現有產能匯總應用較少。

在現有的海水淡化產能中，120套采用SWRO技術，產能65.61萬噸/日，占全國總產水規模的63.91%；17套采用低溫多效蒸餾（MED）技術，產能36.43萬噸/日，占全國總產水規模的35.49%；1套采用多級閃蒸（MSF）技術，產能6000噸/日，占全國總產水規模的0.58%；1套采用電滲析（ED）技術，產能200噸/日，占全國總產水規模的0.02%。

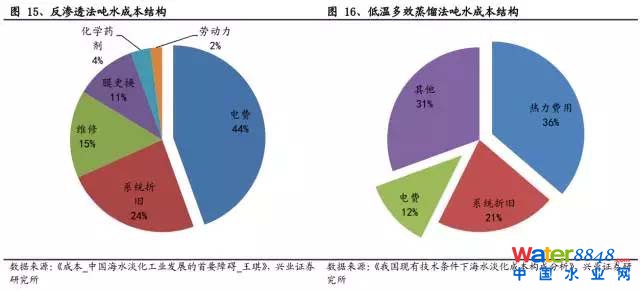

從成本結構來看，能源成本占到噸水成本的四成到五成。能源成本是噸水成本的重要組成部分，占到反滲透法噸水成本的45%左右、占到低溫多效蒸餾法的近50%（其中3/4是熱力費用、1/4是電費）。反滲透法的噸水電耗在4度電左右；蒸餾法噸水電耗相對較小，在1.5度電左右。

國內海水淡化噸水平均成本達到5~8元，明顯高于海外先進項目（3~4元）。海水淡化產水成本主要由投資成本、運行維護成本和能源消耗成本構成。其中，運行維護成本包括：維修成本、藥劑成本、膜更換成本、管理成本和人力成本等。受能源、人力等價格波動影響，產水成本集中在（5～8）元/噸。

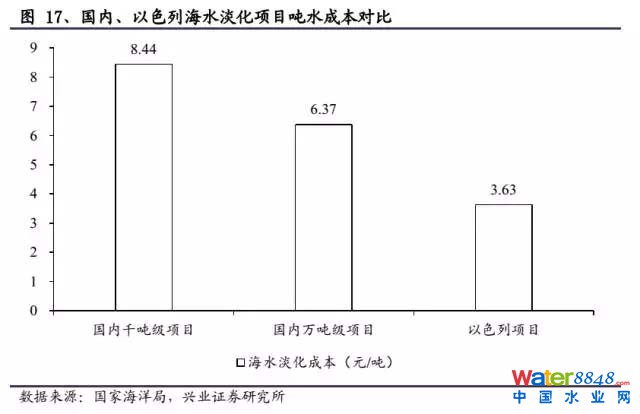

其中，國內萬噸級以上海水淡化工程平均產水成本6.37元/噸，千噸級海水淡化工程產水成本8.44元/噸。以色列海水淡化成本噸水成本達到0.5~0.6美元，折合人民幣3.3~4.0元。

2、十三五，海水淡化行業爆發臨界點來臨

2.1引入海外先進經驗，增強國內海水淡化技術實力

技術進步帶來的成本下降和性能上升，是推動海水淡化經濟性的核心因素。

1）上世紀50年代起，多級閃蒸技術首先投運：20世紀50年代，R.S.Silver和A.Frankel發明了多級閃蒸技術，1957年在科威特建成的4×2000m3/d的4級閃蒸裝置，標志著多級閃蒸技術已趨于商業化，并于20世紀70~80年代得到了快速發展。

同一時期，C.E.Reid等首先提出了反滲透海水淡化方案，1960年，美國加利福尼亞大學的S.Loeb和S.Sourirajan成功制得了世界上第一張高脫鹽率、高通透量、可用于海水脫鹽的不對稱醋酸纖維素反滲透膜，標志著反滲透膜獲得突破性進展。

但反滲透膜在海水淡化中應用始于1973年美國DuPont公司的B-10中空纖維反滲透器。20世紀80年代低溫多效蒸餾法面世，該技術對原料海水的預處理要求不高、過程循環動力消耗小、生產的淡水水質高，自開發問世后便在世界范圍內迅速得到了廣泛應用。

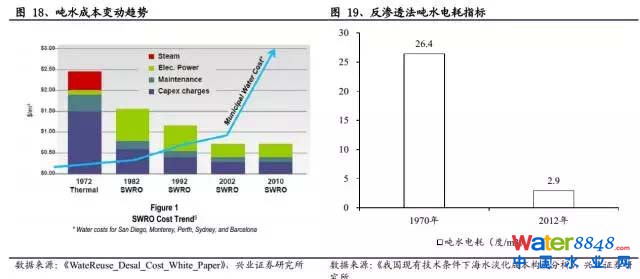

2）伴隨技術進步，反滲透法占比不斷上升：20世紀80年代中期之后，隨著反滲透膜性能提高、價格下降、能量回收效率的提高等技術的發展，反滲透法成為投資最省、成本最低的海水淡化制取飲用水的過程。過去40年來，隨著技術的提高，反滲透法海水淡化的能耗指標降低了90%，從26.4度/m3降至2.9度/m3。

依托先進技術、設計理念，以色列能做到人民幣3~4元的噸水成本。

1）研發投入大，技術領先：多年來，以色列政府始終支持著海水咸水淡化的研究工作，有關經費占國內生產總值的比重位居世界第一，海水淡化技術也由最初的多級閃蒸逐步發展到世界領先的低溫多效和反滲透膜技術，以其設備簡單、易于維護和設備模塊化的優點迅速占領市場。

從成本結構來看，雖然以色列項目噸水折舊（1.60元/m3）略高于國內項目（1.50元/m3），但是由于技術領先、設備耗材使用壽命長，以色列噸水電耗、項目維修費、膜更換費用等運維費用顯著低于國內項目。

2）科學規劃，取水用水有保障：早在上世紀90年代末，以色列政府就對未來20年的海水淡化做出了全面評估和規劃。首先，充分估算對海水淡化水的需求量，即生活用水、工業用水、農業用水和其他用水的需求量與天然淡水、咸水和循環水的供應量之間的差額，根據差額確定海水淡化工廠的產能目標；其次科學確定海水淡化工廠的地址，一要鄰近地中海，二要鄰近人口聚集的大城市和工業中心，三要方便接入國家輸水工程的節點。

3）電水聯產，降低單位電價�？紤]到用電成本占海水淡化成本的40%左右，以色列政府在招標時鼓勵海水淡化廠建立專門的發電廠，實現電水聯產，并協定多余電量可賣給國家電力公司。估算以色列典型海水淡化項目單位用電成本為0.05美元/度，折合人民幣0.33元/度，遠低于國內0.7元/度附近的用電成本。

以以色列IDE公司為例，國內企業開展深入合作，引入海外先進技術。

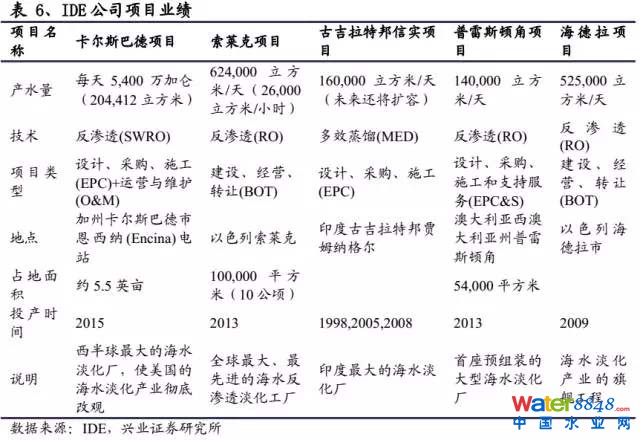

1）IDE公司簡介：以色列IDE公司為以色列化工集團子公司，是國際著名海水淡化企業，憑借其設備投資省、能量消耗低、建造周期短等諸多的優勢，發展迅速，在世界范圍內承建了370多家海水淡化廠。

2）IDE承接當時國內最大的海水淡化建設項目：2009年，IDE公司與天津國投津能發電有限公司合作，為國投北疆發電廠海水淡化項目一期建造日產10萬噸的低溫多效海水淡化裝置項目。2011年項目竣工投產，是全國已建成最大的海水淡化項目，也是我國第一個向社會供水的大型海水淡化項目。

3）巴安水務通過并購，引入海外先進技術：公司通過并購海外公司，包括KWI（世界固液分離-溶氣浮選法技術龍頭）、瑞士水務（技術源于以色列IDE）等，海水淡化技術實力強勁。

2.2政策大力支持，電改加速降低能源成本；行業正處爆發臨界點

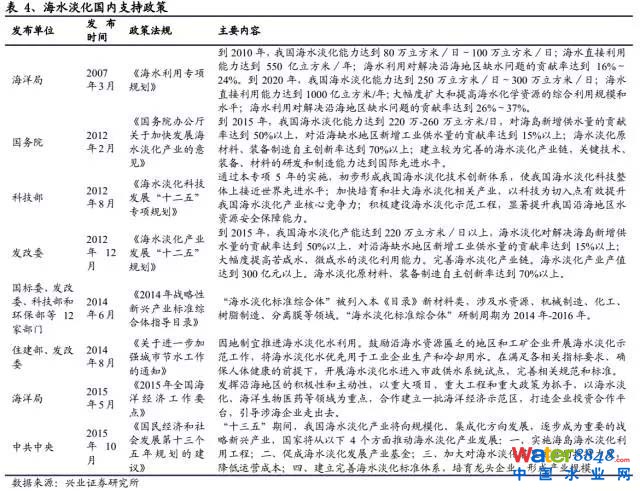

十三五期間，國家將通過產業基金、降低運營成本等方式著力推動海水淡化產業發展。“十三五”期間，我國海水淡化產業將向規�；�、集成化方向發展，逐步成為重要的戰略新興產業，國家將從以下4個方面推動海水淡化產業發展：一、實施海島海水淡化利用工程；二、促成海水淡化發展產業基金；三、加大對海水淡化裝置運營的扶持力度，降低運營成本；四、建立完善海水淡化標準體系，培育龍頭企業，形成產業規模。

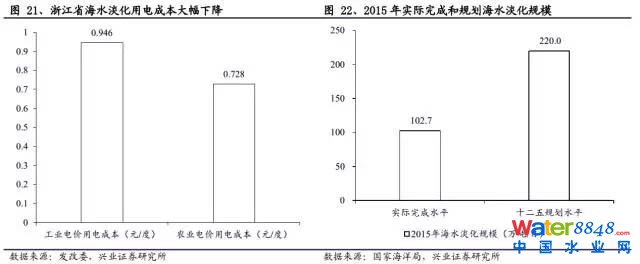

2013年年底，浙江省將海水淡化用電從工業用電轉為農業用電，預計噸水成本下降約1元。采用工業電價時，考慮到峰谷電及變壓器租賃費等因素，平均電價在1元/度左右。轉為農業生產用電后，電價可以降低到0.728元/度。此次電價降低的幅度，在每度電0.22元左右。對于海水淡化企業來說，這是一個不小的幅度。按噸水電耗4度估算，預計噸水成本可下降約1元。

各地將出臺電價優惠政策，著力保障海水淡化運營。目前海水淡化規模低于國家此前規劃，2015年底實際完成102.7萬噸/日的處理規模，不到國家十二五規劃水平的一半。預計各地將出臺電價優惠政策，著力保障海水淡化運營。河北省發改委下發的《河北省加快發展海水淡化產業三年行動方案（2013年-2015年）》中，明確指出：“積極爭取曹妃甸區、渤海新區列為國家大用戶直購電試點，對海水淡化用電執行優惠電價，降低海水淡化用電成本。”

2015年11月，6個電改配套文件出臺，各地試點放開；電改加速降低能源成本。

1）配套文件：這六大配套文件包括《關于推進輸配電價改革的實施意見》、《關于推進電力市場建設的實施意見》、《關于電力交易機構組建和規范運行的實施意見》、《關于有序放開發用電計劃的實施意見》、《關于推進售電側改革的實施意見》、《關于加強和規范燃煤自備電廠監督管理的指導意見》。這六個配套文件的發布，標志著新一輪電改開始進入全面實施階段。

2）各地試點：發改委表示，發布6個配套文件，將推動未來電改試點以三類形式分別推進。第一類是電改綜合試點。11月初國家發改委批復云南和貴州成為第一批電改綜合試點省份，6個配套文件落地后，云貴兩省將以此為據制定本省綜合改革試點的具體方案，全方位進行改革試點。第二類是售電側改革試點。

12月初，國家發改委批復重慶、廣東作為售電側改革試點，允許社會資本投資增量配電網，成立擁有配電網運營權的售電公司，以及允許社會資本成立獨立的售電公司，開展售電業務等。

第三類是從2014年底就已經開始的輸配電價改革試點，目前已經有深圳、蒙西、安徽、湖北、寧夏、云南、貴州等7個省份參與其中。根據文件顯示，凡開展電力體制改革綜合試點的地區，直接列入輸配電價改革試點范圍。鼓勵具備條件的其它地區開展試點，盡快覆蓋到全國。從廣東省今年3月到5月的交易數據來看，平均電價降幅在0.12~0.15元/度之間。

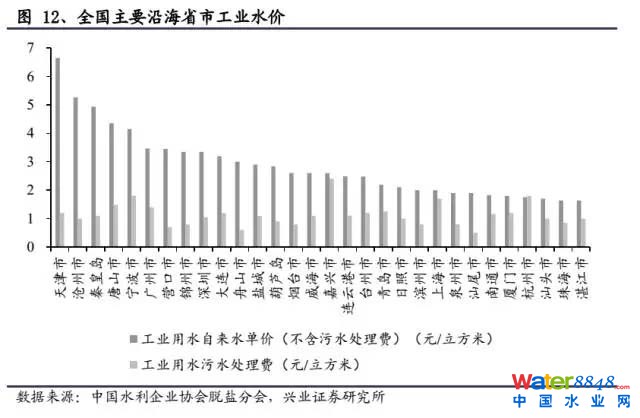

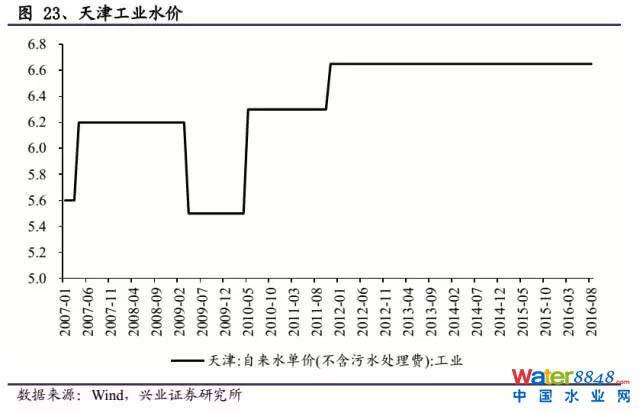

水價處于上升通道，海水淡化處于爆發臨界點。以國內海水淡化規模最大的地區天津為例，2007年至今，工業水價（不含污水處理費）從5.60元/噸上升到6.65元/噸，漲幅達到19%。由于近年來我國供水成本、污水處理需求、污泥處置成本都在增加，再加上我國資源型產品價格改革和國有供排水企業改革的要求，使得國內水價上漲。隨著水資源緊缺程度加劇，水務產品或服務價格還有上漲的趨勢。政策大力支持，用電成本下降疊加水價處于上升通道，海水淡化行業迎來爆發臨界點。

3、海水淡化投資地圖

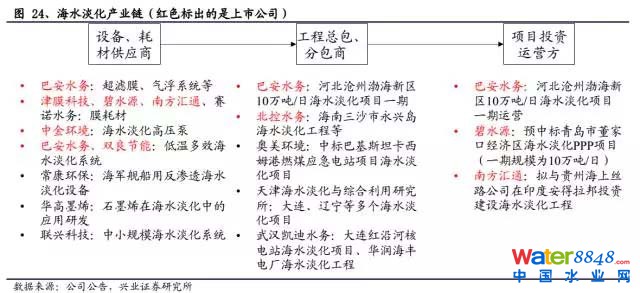

3.1巴安水務、碧水源、賽諾水務（天壕環境）等公司深入布局國內海水淡化產業鏈。

1）設備耗材供應商：巴安水務：超濾膜、氣浮系統等；津膜科技、碧水源、南方匯通、賽諾水務生產膜耗材；中金環境生產海水淡化高壓泵；巴安水務、雙良節能生產低溫多效海水淡化系統；�？淡h(huán)保（新三板公司）生產海軍艦船用反滲透海水淡化設備；聯興科技（新三板公司）生產中小規模海水淡化系統。

2）工程總包分包商：巴安水務參與河北滄州渤海新區10萬噸/日海水淡化項目一期；北控水務參與海南三沙市永興島海水淡化工程等；奧美環境（新三板公司）參與中標巴基斯坦卡西姆港燃煤應急電站項目海水淡化項目；天津海水淡化與綜合利用研究所參與大連、遼寧等多個海水淡化項目，項目經驗豐富；武漢凱迪水務參與大連紅沿河核電站海水淡化項目、華潤海豐電廠海水淡化工程。

3）項目投資運營方：巴安水務參與河北滄州渤海新區10萬噸/日海水淡化項目一期運營；碧水源預中標青島市董家口經濟區海水淡化PPP項目（一期規模為10萬噸/日）；南方匯通擬與貴州海上絲路公司在印度安得拉邦投資建設海水淡化工程。

 3.2巴安水務：國際海水淡化產業鏈整合，突破國內技術壁壘

滄州項目預計年底完工，海淡工程業務或成公司近期重要突破點。國內滄州海淡項目（總投資8.1億元）已進入工程安裝階段，如順利年底完工。公司借助KWI、瑞士水務、ItN等渠道資源，逐步布局海外市場。國內外海水淡化業務齊頭并進，或成公司近期的重要突破點。

2016年4月，2.7億元KWI并購完成：以DAF溶氣浮選專家。奧地利KWI前身KroftaEngineering，建立于1949年，由MilosKrofta博士創立，全球氣浮技術專利（DAF技術）創始者。21世紀后，第二代管理層接手公司，全面重組KroftaEngineering和附屬公司，并將業務總部由美國Lenox搬遷至奧地利費拉赫，形成KWI。KWI成功開發出固液分離新技術：生物活性砂連續過濾設備、疊片式過濾器、直立式細格柵、斜板沉淀澄清器等。公司是世界固液分離技術細分市場的龍頭企業，在全球77個國家中安裝了4600臺設備。

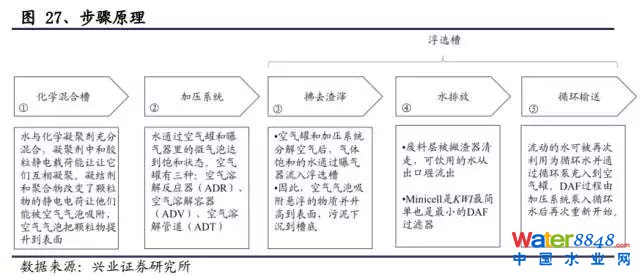

DAF是利用空氣微泡吸附顆粒，并把雜質帶到水面的一種污水處理過程。DAF設備由兩個主要部分組成，包括DAF過濾器（浮選槽）和加壓系統（微氣泡使水飽和）。通常的DAF凈化程序包括5個步驟：

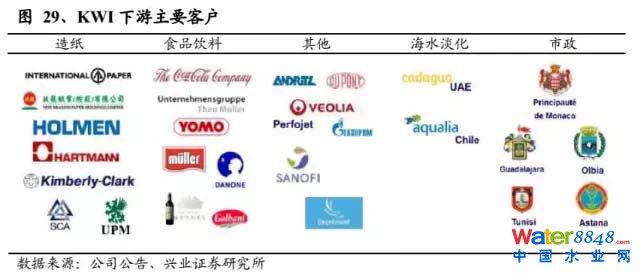

KWI技術成熟，項目應用數超4600個，海水淡化、食品飲料、造紙是公司下游客戶主要分布領域。截至目前，KWI目前已在77個國家完成超過4600個項目，技術成熟。食品飲料、造紙、市政工程是公司下游三大主要應用領域，分別占比接近40%、25%和25%。

2016年8月，擬收購德國ItN公司，陶瓷超濾膜可用于海水淡化預處理。

1）此次收購德國ItN方案：此次擬收購的德國ItN公司，是納米平板陶瓷超濾膜技術的領導者。巴安水務將以0.1歐元/股的價格收購ItN原股東Stoll家族和CoreoAG持有的ItN64.42%的股份，共967萬股；巴安水務將以2歐元/股的價格出資300萬歐元購買ItN新發行的150萬股股份。收購與增資完成后，公司總共持有ItN67.65%的股份；股權對價共計397萬歐元，折合2947萬人民幣。

2）ItN技術優勢：ItN納米陶瓷平板超濾膜與PVDF超濾膜相比有以下優點：產品壽命長3-5倍，膜通量高2-10倍，能耗低50%，耐高溫，可處理難降解工業廢水，可去除水中的α射線和β射線（此技術在飲用水行業處于世界領先地位）。ItN將與KWI以及瑞士水務一起產生協同，使巴安水務在海水淡化預處理以及工藝技術路線的選擇上勝人一籌。

2016年7月，擬參股瑞士水務21.6%股權，技術源于全球海水淡化龍頭IDE，未來工程將由巴安水務執行。瑞士水務（AS）的技術來自世界一流水平的以色列IDE公司。其擁有的三項技術都是世界第一，海水淡化膜技術和低溫多效海水淡化技術（MED）（經瑞士安永進行評估價值1.45億美金左右）以及廢水零排放處理技術（ZLD）。

《美國MIT科技評論》評出的2016年“全球最聰明的50家公司”，以色列IDETechnologies公司排名第19，以表彰他們在世界范圍內為大型海水淡化技術裝備提供的技術解決方案。巴安水務將完成瑞士水務新建海水淡化項目的設計、采購以及現場調試等工作，協同效應巨大的。從戰略上看，瑞士水務在沙特阿拉伯，阿曼，埃及，阿聯酋以及北非地區等有十五個代表機構，有著良好的市場根基、市場開拓能力比較強。
