污泥改性碳化處理系統技術（以下簡稱污泥改性碳化處理系統技術）是完全自主研發的專利技術，其利用了污泥中的熱值和有機成分，通過改性劑提高污泥熱值品位，實現污泥熱值的高效利用。

對污泥綜合處置后，按照污泥的污泥成分含量高低，最終剩余的碳化顆粒（無機物及固定碳）一般不超過原污泥的5%，并且剩余碳化顆粒滿足穩定化和無害化的處置要求。

污泥改性碳化處理系統處理可以實現污泥的無害化、穩定化、減量化和資源化的處置要求。實現了污泥的資源化利用的產業化和新飛躍，為有機污泥的處置提供了新的發展方向。

一、污泥改性碳化處理系統技術簡介

本項目中應用的污泥改性碳化處理系統技術是目前具有國內、國際領先水平的節能資源化利用清潔工藝和成套裝備，可以實現污泥的無害化、穩定化、減量化和資源化的處置要求。

污泥改性碳化處理系統技術主要是通過對污泥的改性技術，將污泥中的重金屬等物質進行固化或鈍化，同時將其中的蛋白質和糖類等物質進行轉化處理，從而提高了污泥的產油率，然后進入改性碳化爐進行碳化處理，一般有機質含量在50%以上的污泥即可實現能量的自給自足，無需任何外供能源，當污泥中有機質含量不足時可通過添加生物質燃料或其他形式燃料的方式來補充能量缺口。

污泥在改性碳化過程中會產生煙氣，經過煙氣合成隧道的處理可將污泥處置過程產生的CO₂、SO₂、NOx等廢氣合成農用有機肥料，處理后的煙氣中NOx去除率可到達95%以上，SO₂去除率可達到95%以上，CO₂去除率可達到50%以上。煙氣合成隧道工藝不但可實現SO₂、NOx的高效去除，同時還能夠有效去除CO₂釋放出O₂，這一創舉不但實現了煙氣的資源化利用，同時還實現了碳減排，填補了國際煙氣處理資源化利用的空白。如今全球碳交易正進行的如火如荼，此項技術必將會給碳交易市場帶來無限可能。

固體廢物熱解過程是一個復雜的化學反應過程。包含大分子的鍵斷裂，異構化和小分子的聚合等反應，最后生成各種較小的分子。

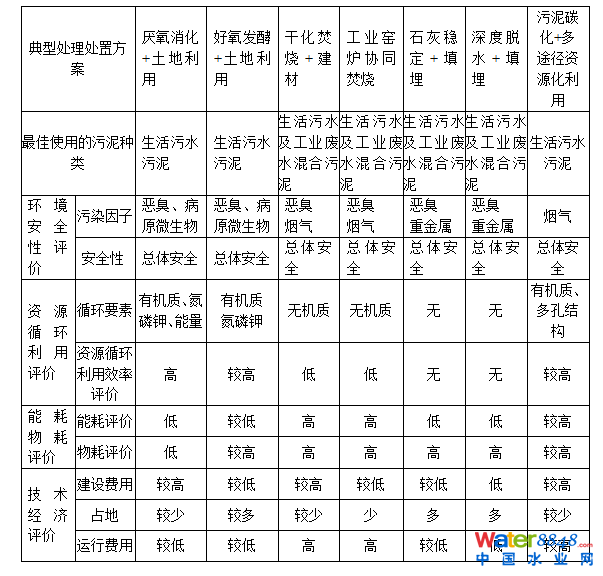

典型污泥處理處置方案的綜合分析與評價

二、污泥改性碳化處理系統技術特點本方案采用獨特的多套結構的改性碳化爐作為改性碳化系統的主要處理設備，其爐體溫度分區明確，內部為低溫反應段，主要用于蒸發水蒸氣并及時分離排除，從而減少其在后續處理過程中的能耗。外部套筒為中高溫段，主要用于熱解污泥并輸運可燃裂解氣進入燃燒區域進行燃燒，從而為整個碳化過程提供能量來源。最終的碳化顆粒與燃燒煙氣會進入干化爐進行余熱回收。

該技術具有以下亮點：

（1）降低污泥含水量的技術創新

將污泥中的含水量從80%降到5%以內，通常是對污泥進行高壓甩干脫水或外加熱源的辦法，其成本很高且有機物及重金屬無法分離。該項目運用污泥改性碳化處理系統的方法，既可以實現余熱的充分回收利用，又能夠提高污泥的熱解特性和熱值品位。這樣便大大節約了能耗，降低了成本，當污泥有機物含量達到50%以上即可實現能源的完全自給自足，無需任何外供能源。

（2）重金屬固化的技術創新

該專利技術除將污泥中所含的有機質與無機質分離外，通過改性劑的作用，將污泥中的蛋白質進行水解、氨基酸脫氨基及氨的固定，利用固定后的氯化銨與添加的氫氧化鈣和葡萄糖粉逐步發生反應，以降低污泥重金屬離子化合物或直接還原成單質。未被完全還原的重金屬離子可在后續的熱解過程中在污泥受熱后剩余的固定炭的還原作用下還原成金屬單質，將重金屬固化。

（3）低碳、節能的改性、熱解技術創新

改良后污泥其熱解性能和熱值品位均有所提高，進入獨特的多套筒結構碳化爐后，能夠充分利用自身熱值進行加熱，同時產生的大量余熱進入干化爐進行余熱回收。最終的碳化顆粒可以作為鋪路材料、建材原料，可制成市政用涵管、磚、板等環保建材制品或者用于園林綠化等，實現污泥處理處置減量化、無害化、穩定化和資源化的目標。

（4）體積減量化

該技術可以實現污泥的體積減量。市政脫水污泥含水率較高，容積較大，占有的空間較大。經過污泥改性碳化處理系統技術處理之后，污泥的體積量大大減少，污泥按照含水率80%，其體積可以減少90%以上。

（5）煙氣資源化高效處理

應用煙氣合成隧道，將污泥處置過程產生的CO₂、SO₂、NO_x等廢氣合成農用有機肥料，處理后的煙氣中NO_x 、SO₂ 、CO₂去除率可到達95%以上。煙氣合成隧道工藝不但可實現SO₂、NO_x的高效去除，同時還能夠有效去除CO₂釋放出O₂，這一創舉不但實現了煙氣的資源化利用，同時還實現了碳減排，填補了國際煙氣處理資源化利用的空白。如今全球碳交易正進行的如火如荼，此項技術必將會給碳交易市場帶來無限可能。

（6）改變了治理污泥投入大于產出的現狀

污泥治理是世界難題，除了技術問題還有一個重要原因是投入大，產出少，社會效益顯著，經濟效益負數，制約了經濟發展，是政府治理污染的巨大的財政負擔。該項目實現了向污泥要資源要能源的設想，不僅能資源利用還有可觀的經濟效益，還能緩解能源緊張及填埋占用土地等問題。

三、工藝流程描述

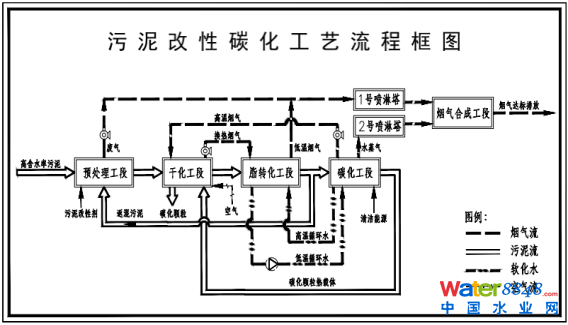

工藝流程圖

本項目的主工藝路線為：原泥與改性劑以及改性后的污泥在預處理工段混合---干化工段---脂轉化工段---碳化工段---煙氣合成工段---尾氣達標排放，其整體工藝流程框圖如圖所示。

本工藝主體設備包含原泥料倉、混合倉、干化爐、翻拋機、改性碳化爐、煙氣合成隧道、冷卻系統及一體化污水處理設備等。

首先，含水率80%的污泥與改性后的干化污泥及改性劑按一定比例在預處理工段進行混合，混合后含水率為70%左右，同時通過添加改性劑不但可以參與改性反應，還能夠在混合過程中極大程度的去除污泥臭味，達到固氮、固硫的效果。

混合后的污泥通過傳輸裝置送入干化工段，干化后污泥含水率可從70%降至60%左右，其熱源為改性碳化爐產生的高溫?zé)煔饧案邷靥蓟�顆粒。干化爐為套筒結構，改性碳化爐產生的高溫?zé)煔饧案邷靥蓟�顆粒進入干化爐與改性后的原泥進行熱交換，這樣不但能夠有效降低煙氣及碳化顆粒溫度，還能夠充分利用改性碳化爐余熱進行干化處理。

經干化后的污泥由傳輸裝置輸送至脂轉化工段，歷經7天左右的改性反應后其含水率可從60%降至30%左右，在脂轉化工段中污泥利用改性劑中的酵母菌群產熱脫水，將污泥中的蛋白質、糖類物質在污泥改性劑脂轉換酶的作用下轉化為油脂，并產生熱量，改性過程中污泥溫度最高可達到70℃，并且經改性后的污泥其含油率提高到7~15%。經干化工段換熱后的煙氣以及改性碳化爐的循環熱水也會為改性溝供熱，從而提高了改性反應和水分蒸發的速率。

改性后的污泥進入碳化工段，經碳化后污泥含水率將從30%降至0~5%以下。碳化工段中使用的改性碳化爐采用獨特的多套筒結構，能夠最大限度的延長污泥在爐內的停留時間。同時，還能夠?qū)⑽勰喾謪^(qū)加熱，不同溫度段其污泥的反應機理也不同。在低溫段（100~150℃）污泥主要為水分蒸發過程，通過在此段設置引風機可將大部分水蒸氣通過冷卻塔冷凝，然后通入煙氣合成隧道進行處理并達標排放，從而減少水蒸氣在后續高溫段的熱耗。在中、高溫段則主要是污泥絕氧或缺氧碳化、揮發份析出以及油脂蒸發的過程，過程中產生的可燃?xì)怏w引入爐體底部燃燒室后，通過鼓風機送入適量空氣即可實現可燃成分燃燒放熱，從而為碳化和干化過程提供能量。本工藝產生的最終碳化顆粒如圖所示。

      本工藝碳化顆粒               高溫碳化工藝顆粒

碳化成品展示

處理過程中產生的煙氣等經余熱回收及冷卻塔冷卻后溫度降至40℃左右，經引風機引入煙氣合成工段進行處理，處理后的煙氣中NO_x 、SO₂ 和CO₂去除率可達到95%以上，產生的臭氣可經由等離子除臭設備進行處理，最終尾氣達標排放。
