8大污水廠提標改造實例 水處理工藝應如何進行改造
一、原采用A2/O類工藝改造
1、江蘇某污水處理廠

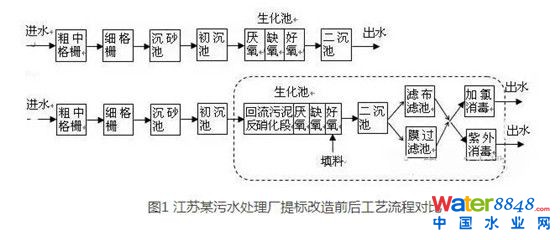

該污水廠處理規模為20萬m3/d,原工藝為A2/O,出水標準為一級B。改造工藝為改良A2/O(填料)+膜過濾或?yàn)V布濾池,出水標準為一級A。改造前后工藝流程詳見圖1。
2、河北某污水處理廠
該廠處理規模為8萬m3/d,原工藝:A2/O,出水標準二級。改造工藝:A2/O(填料)+MBBR+DN生物濾池+纖維轉盤濾池,出水標準一級A。改造前后詳見圖2。
3、云南某污水處理廠

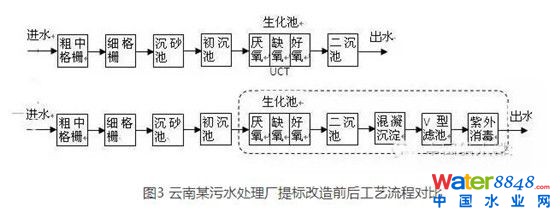

該廠改造原8.5萬m3/d,新建8.5萬m3/d,新增深度處理17萬m3/d。原工藝:UCT工藝,出水標準一級B。 改造工藝:改良A2/O+混凝沉淀過濾,出水標準一級A。改造前后工藝流程詳見圖3。
4、北京某污水處理廠

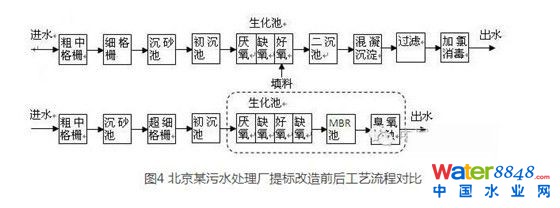

該廠處理規模為4.5萬m3/d。原工藝:改良A2/O(添加生物填料的CNR)+混凝沉淀過濾,出水標準一級B。改造工藝:兩段式A/O+MBR+臭氧氧化,出水標準一級A。提標改造前后工藝流程詳見圖4。
二、原采用氧化溝類工藝改造
5、北京某污水處理廠
該廠規模為2萬m3/d,原工藝:氧化溝,出水標準一級A。改造工藝:氧化溝+兩級生物濾池+V型濾池+臭氧脫色,出水標準為北京市《城鎮污水處理廠水污染物排放標準》(DB11/890-2012)B標準。改造前后工藝流程詳見圖5。
6、浙江某污水處理廠
該廠處理規模為3萬m3/d,原工藝:DE氧化溝,出水標準一級B。改造工藝:改良DE氧化溝+反硝化濾池+曝氣生物濾池+活性砂濾池,出水標準一級A。提標改造前后工藝流程詳見圖6。
7、江蘇某污水處理廠

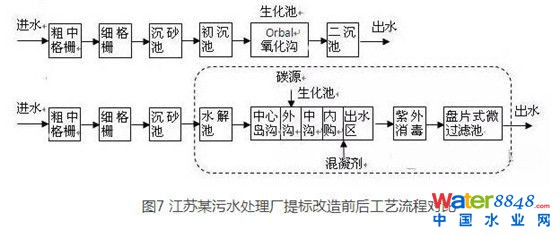

該污水廠處理規模為15萬m3/d,原工藝:Orbal氧化溝,出水標準一級B。改造工藝:BNR+MBR,出水標準一級A。提標改造前后工藝流程詳見圖7。
8、浙江某污水處理廠

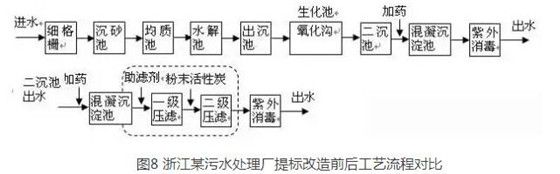

該污水處理廠處理規模為15萬m3/d,原工藝:A2/O改良氧化溝+混凝沉淀,出水標準一級B。改造工藝:A2/O改良氧化溝+混凝沉淀+活性炭二級吸附、壓濾,出水標準一級A。提標改造前后工藝流程詳見圖8。
