阻垢儀 — 工作原理
水垢成分: 碳酸鈣(CaCO3) 、氫氧化鎂(Mg(OH)2) 、硫酸鈣(CaSO4) 、硫酸鋇(BaSO4) 、二氧化硅(SiO2)等;
結垢原因: 如果水中的礦物質含量超過其溶解度(過飽和溶液),鈣離子和碳酸根離子就會析出,生成CaCO3晶體,粘附在管壁上形成水垢 。
設備結垢的危害:堵塞管路,增加能耗,縮短設備使用壽命,水垢滋生細菌,頻繁的人工清洗維護,添加大量的化學藥劑。

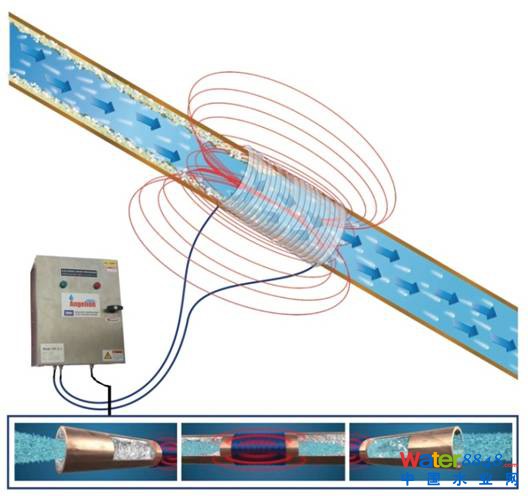

阻垢儀采用電磁方法除垢,它是由一臺調頻電流發生器和纏繞在管道外壁的信號電纜組成, 線圈產生感應磁場,影響流過的水,該設備可以處理各種復雜水質的結垢問題 。
處理原理:
讓水垢離子強制結晶,減少水垢離子數量;
讓水分子團的氫鍵斷裂,增加自由水分子比例 。
結果: 水從過飽溶液和變成不飽和溶液,溶解力上升。
1. 防垢原理 - 強制結晶

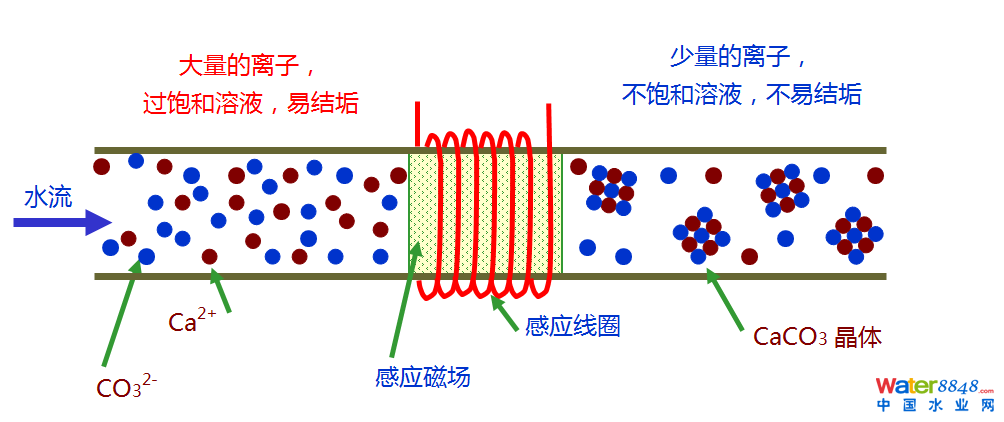

利用纏繞在管路上的線圈產生調頻感應磁場,使得水垢離子頻繁碰撞,主動結晶析出,生成納米級的CaCO3晶體,這種晶體不會黏附在管壁上,處理后的水垢離子減少,從過飽和狀態變成不飽和狀態,從而防止換熱表面結垢。
在調頻磁場的影響下,離子頻繁碰撞結晶,碳酸鈣晶體長大,這種晶體表面不帶電荷,性質穩定,不會粘附在管壁上;
額外的好處: 水垢離子碰撞結晶,原先離子周圍的水分子也會被釋放出來,增加自由水分子含量,水的溶解力增強 。
2. 除垢原理 - 打斷氫鍵

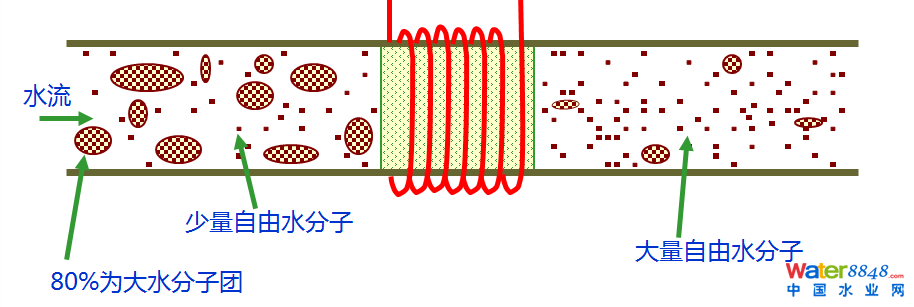

通常水中80%的水分子以氫鍵締合成水分子團的形式存在,這種含大量水分子團的水溶解程度較低;

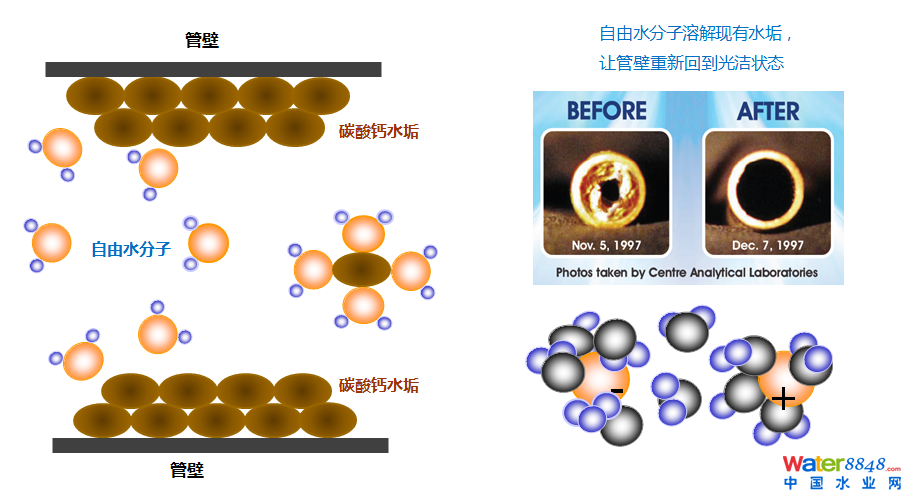

除垢的關鍵在于打散大的水分子團,制造自由水分子,阻垢儀利用共振打斷水分子團的氫鍵,把溶解力差的大水分子團分解為小的水分子團和自由水分子,水的溶解力提高,可逐步溶解已經形成的水垢。
對于已經結垢的管路,安裝阻垢儀之后, 視結垢嚴重程度不同,可在1-6個月可以清除全部水垢 。

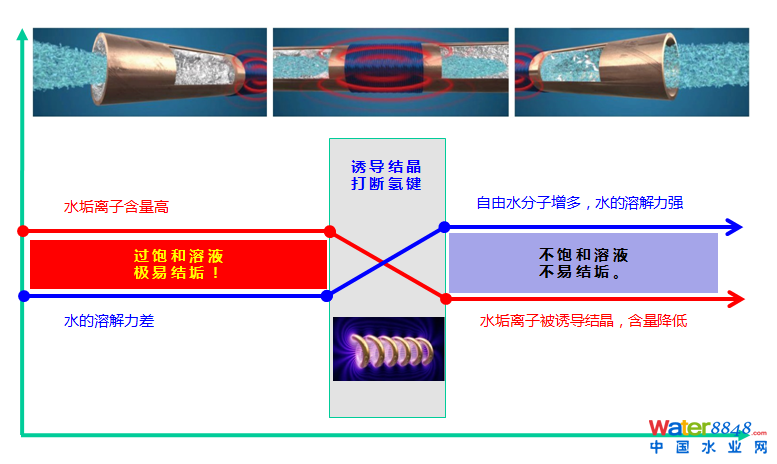

安裝阻垢儀前后水的變化過程:

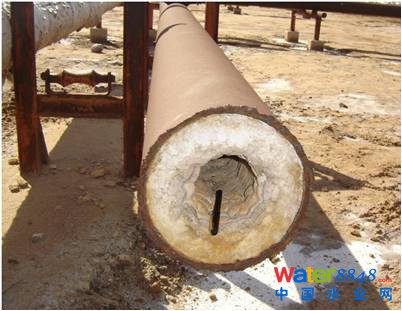

結垢案例:

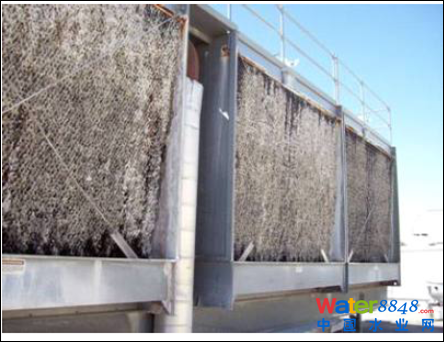

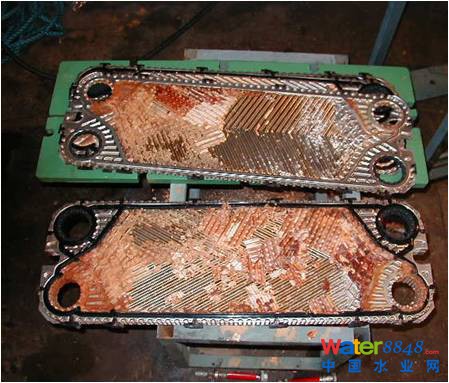

冷卻塔堵塞 換熱設備堵塞 管道堵塞 滋生細菌和藻類

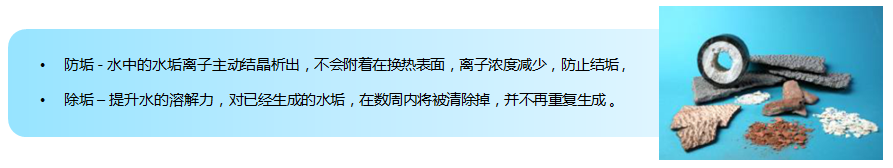

阻垢儀除垢效果:水的溶解力提高,水垢逐漸被游離的水分子溶解;一段時間后水垢被清除,并且不會再生成。
阻垢儀 — 應用領域
阻垢儀應用領域廣泛,包括工業、商用、家用;處理各種情況下的水結垢問題。工業用水種類多,用水需求大,調頻阻垢儀采用純物理方法解決水垢問題。
工業 : 污水處理
反滲透(RO)水處理
循環水處理

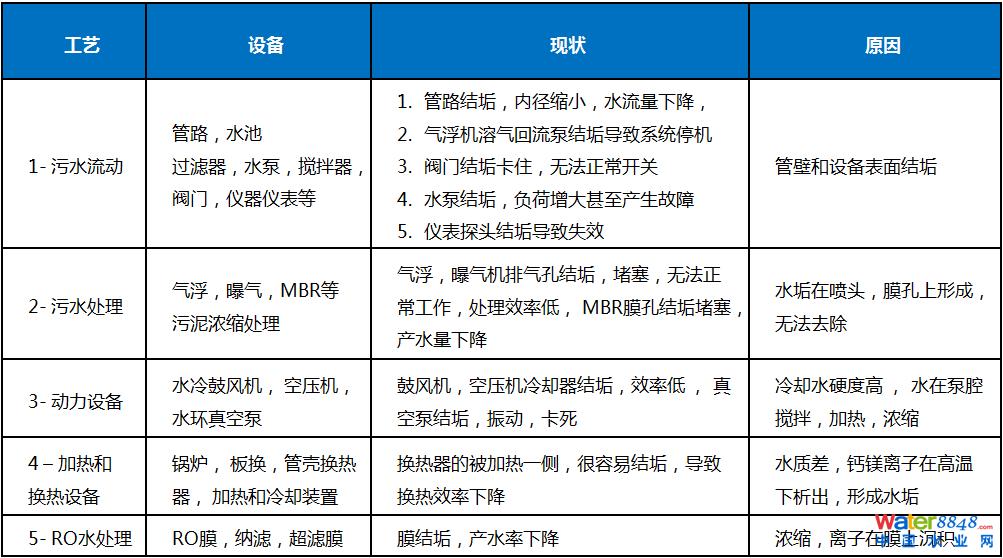

工業污水處理水量大,水質復雜,有很多種工藝, 可能結垢的設備包括:
1. 污水管路,水泵,攪拌器等機械設備,測量?jī)x器儀表等;
2. 氣浮,曝氣, MBR 等處理工藝;
3. 動力設備(空壓機,真空泵)冷卻;
4. 鍋爐,換熱器,冷卻和加熱裝置,蒸發濃縮。
反滲透(RO)水處理
RO系統廣泛應用于各行各業,是一個過濾過程,水中的離子全部留在廢水中, 一般的兩級RO系統,產水率大于75%(純水/源水),廢水中的離子濃度是源水的4倍以上 。RO 膜在運行中很容易結垢,需要加阻垢劑,并定期酸洗 。
反滲透膜元件會受到水中的懸浮物質或難溶物質的污染,包括碳酸鈣、硫酸鈣、金屬氧化物、硅沉積物及有機或生物沉積物。
反滲透膜結垢分為膜面結晶和粒狀結晶。

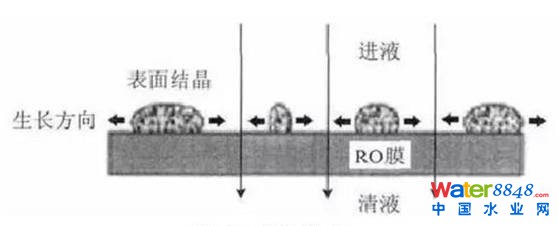

膜面結晶的鹽分布在膜面,晶體在膜面生長,成為一層堅固的晶體,覆蓋在膜面,系統表現為:脫鹽率明顯下降 , 系統壓降增加 , 系統產水量下降 ;這種垢很難通過反沖洗清除, 這時候,就需要進行化學清洗。
安裝阻垢儀后,水垢離子成為粒狀晶體很容易被沖掉 。
循環水處理
水是最常用的熱載體,熱容大,成本低,我們通過水的循環,把熱量帶到需要的地方 。循環水吸收熱量,部分水蒸發,水蒸氣為純水,不含礦物質,剩下的循環水礦物質離子含量增高,超過飽和溶解度,容易在設備和管道上結垢。
通過水的循環運輸熱量,沿途設備包括:
1. 生產冷/熱的設備:制冷機的蒸發器,冷凝器,鍋爐,其它設備
2. 釋放冷/熱的設備:冷卻塔,換熱器,各種末端,反應釜等
3. 驅動設備:離心式水泵驅動,水泵根據不同用途可分為: 冷卻水泵,冷凍水泵,熱水泵,循環水泵等 。
4. 連接設備:包括管路,閥門,分集水器等
5. 循環水的處理和維系:定壓,補水(軟化水),排氣,過濾,除垢,除污,殺菌,除藻等。
循環水結垢危害:
• 換熱效率下降(鍋爐,冷機COP);
• 設備腐蝕,滋生細菌;
• 設備過熱,安全隱患;
• 堵塞,流量變小
在選用阻垢儀之前,請務必向安杰能公司銷售人員或當?shù)?/span>的經銷商咨詢;
需要核實參數包括:設備用途,管道直徑,管道材質,管道厚度,
水的硬度,水的流速,水的溫度,PH值等。
阻垢儀的型號選擇:
FM5-1,F(xiàn)M5-2;
FM12-1,F(xiàn)M12-2,F(xiàn)M12-3;
FM24-1,F(xiàn)M24-1,F(xiàn)M24-3;FM24-N(N為虛擬,通過其他型號組合而成)。
技術參數:
FM阻垢儀的技術指標:
1. 有效作用時間: >100 小時 ; 主機設計使用壽命:20年;
2. 信號電纜:美標 AWG 銅質鍍鋅電纜 ;
3. 主機供電: 220V / 110V , 50 / 60 Hz 可調,
4. 輸出電壓:5V,12V,24V
5. 工作環境:-10 ~ 65 攝氏度 ,防護等級 : IP54
6. 適用管材: 鑄鐵,鋼 / 不銹鋼,銅,PVC等;
7. 輸出信號: 交流方波;
8. 操作狀態指示: 內部 - LCD顯示所有輸出通道操作狀態;
外部 - 兩個LED燈,綠色代表正常運作,紅色代表不正常運作;
* 根據客戶需求,可訂制更大功率的阻垢儀 。
技術優勢:
阻垢儀不同于高頻磁場和永磁鐵;
水溶液由于水的硬度、水的流速、水的溫度等諸多因素影響,水中氫鍵的振動頻率也不一樣;阻垢儀設置初始頻率為: 1KHz至20KHz;可以完全覆蓋氫鍵的振動頻率,打斷氫鍵。
為了效果最大化,調頻水處理儀還設置了高頻、低頻選擇,保證最高效的除去水垢。
阻垢儀的掃描為 20次/秒,假設水的流速是2米/秒,水每流動 0.1米,水就會被磁場掃描處理一次,如果磁場覆蓋范圍是0.5米,水每流過感應磁場一次,會被重復處理五次,這也是阻垢儀使用效果卓著的原因。
阻垢儀性能特點:
