項目概況

針對鎮江城市老城區雨污合流和CSO溢流問題、初期雨水污染問題和河道治理問題的現狀需求，加上海綿城市年徑流總量控制率、年徑流污染控制率和內澇防治的三大目標要求，源頭綠色LID充分建設仍然滿足不了水質水量耦合目標，中心提出沿金山湖多功能大口徑管道系統方案，對現狀管網灰色系統進行有效補充，完成區域海綿城市建設目標，建設科學合理完善的海綿城市工程體系和聯合運行調度體系，實現海綿城市建設的系統集成創新。

工程內容

沿金山湖CSO污染綜合治理工程包括以下分項工程：

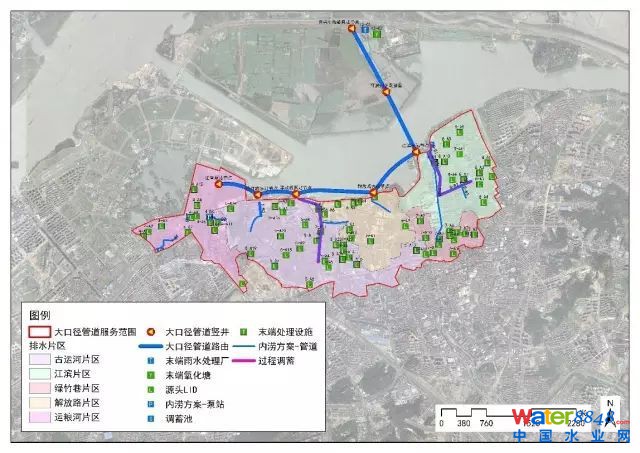

（1）沿金山湖多功能大口徑管道（包含豎井7座）：DN4000,L=6.21km

（2）末端多功能泵站工程：雨水處理泵組，排澇泵組；

（3）末端集中雨水處理設施工程：近期規模10萬m3/d，遠期規模20萬m3/d；

（4）氧化塘生態治理改造工程：規模40萬m3/d；

（5）附屬泵站改造工程；

（6）二級管道工程

工程目標

面源污染去除率目標：80%以上

徑流總量控制率目標：80%以上

排水防洪目標：排澇能力由31.37m3/s提高到61.37m3/s

工程意義

本系統工程實施，是試點區海綿城市建設綜合達標的重要組成部分。本系統工程建成后會產生明顯的環境效益、社會效益和經濟效益，改善金山湖水域的環境質量，從而使城市環境面貌得以改觀，使人民群眾的生活環境和生活水平不斷提高；大大提升了鎮江市水景觀水文化，對鎮江建設“海綿城市”“低碳城市”具有重要意義。

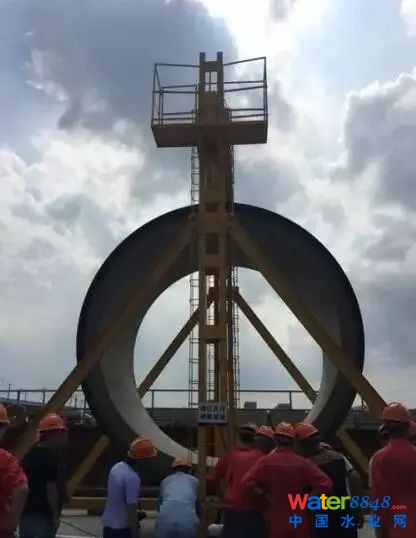

管節實驗

2017年7月29日，光大海綿城市發展（鎮江）有限公司、鎮江市海綿城市建設指揮部、華北設計院、檢測單位、監理單位等多家單位齊聚上海隧道構件分公司嘉松基地，現場觀摩了鎮江沿金山湖CSO污染綜合治理工程DN4000大口徑管節試驗，從試驗策劃、管節生產到試驗圓滿結束歷時三個多月，試驗成果對大口徑鋼筋混凝土管道的設計、生產、施工具有重要的指導意義。

實驗背景

鎮江沿金山湖CSO污染綜合治理工程包含沿金山湖配套截流主干管工程，管材為DN4000鋼筋混凝土管，在金山湖水下，沿長江路自西向東近岸敷設，管道全長6.2公里，最大埋深近30m，采用水下曲線頂管施工。由于本工程管道管徑超大，覆土超深、運行工況復雜，超出國標規定的管徑上限，因此有必要進行管節相關性能的試驗，為管道設計、生產、施工提供指導和依據。

實驗內容

試驗內容包括“管節內水壓試驗”、“管節外壓荷載試驗”、“管節接口水壓試驗”、“管節接口最大轉角試驗”四項內容、內水壓試驗壓力為0.3MPa，外壓試驗裂縫荷載為220KN/m，破壞荷載為280KN/m，最大轉角為0.3度。

轉載： 中國市政華北總院海綿中心
