市水科學院防災減災研究所基于國家重點研發計劃“京津冀非常規水安全利用技術研發示范”和“十二五”水專項“城市地表徑流減控與面源污染消減技術研究”研發的自助雨水洗車系統進入示范應用階段。

所屬技術領域

用于城市雨水收集利用，屬于實用型技術裝置。

背景技術

城市快速發展，硬化面積不斷增加，雨水直接排除造成了巨大浪費的同時也增加了城市排水負擔。“海綿城市”理念的提出，對城市雨水源頭控制和就地消納提出了新要求。近些年，雨水的收集和利用技術一直備受關注。作為海綿城市建設的有效技術之一，充分收集利用雨水既能夠減少區域外排雨水量，又能夠增加本地可用水資源量，同時替換并減少清水用量，節約水資源。

屋頂雨水水質相對較好，經過簡單處理后即可達到市政雜用的回用標準。但現階段屋頂雨水大多直接排到周圍路面或綠地，再通過雨水管網排入河道，基本未實現收集利用，其主要原因是無有效收集回用設施，回用形式單一且不便于操作，回用途徑替代自來水的經濟價值偏低，回用動力獲取難度大等。自2014年5月1日起，北京市將洗車業等特殊行業用水的水價調整為每立方米160元。因此，收集屋頂雨水用于車輛清洗能夠有效減少屋頂雨水徑流量，增加可利用水資源量，且成本低、使用便捷、維護簡單、適用性高、易于安裝，對于城市降雨徑流的源頭控制和豐富雨水回用技術具有重要意義。

設施簡介

雨水自助洗車裝置是一種利用小型儲水設施，以太陽能為動力，收集建筑物屋頂雨水，經凈化處理后回用于洗車的自助型裝置，是節能、環保、低碳等生態理念的切實體現。

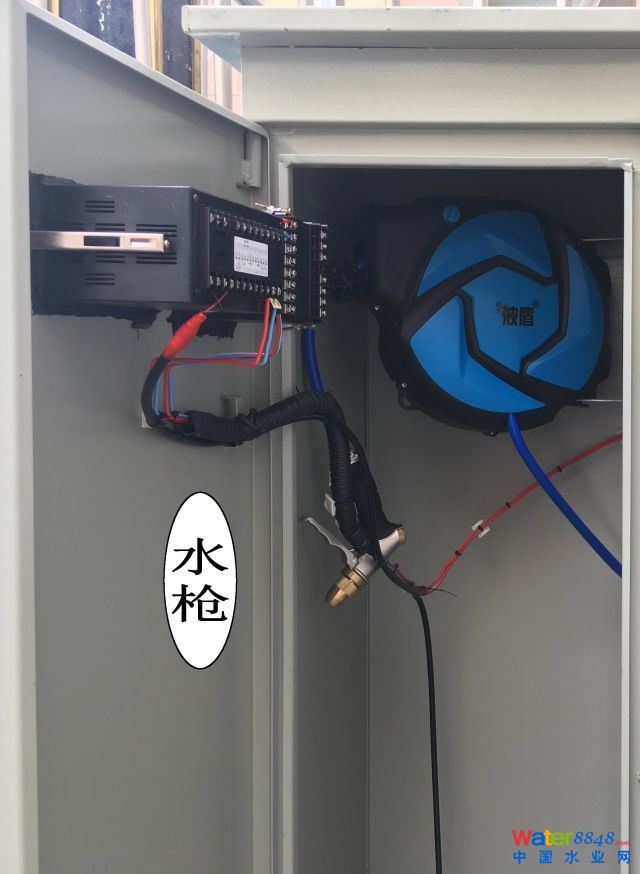

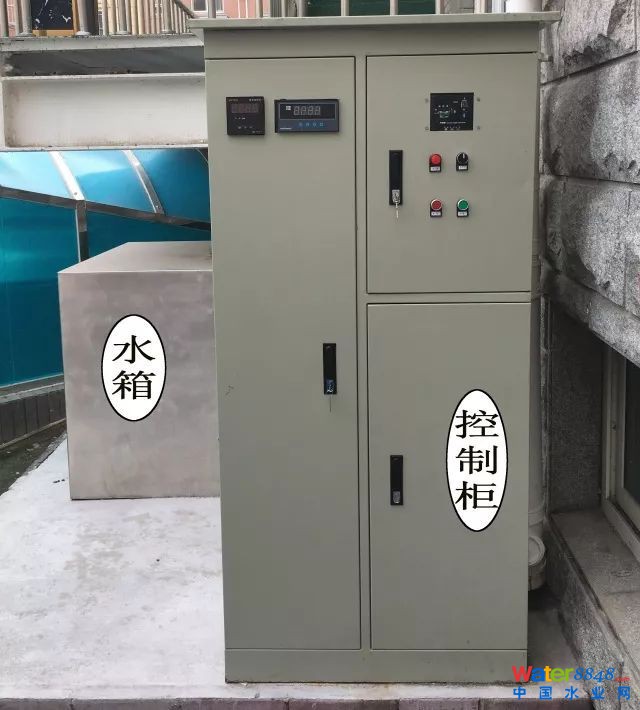

該裝置包括雨水收集和回用兩部分設施。收集設施利用雨落管收集屋頂雨水進入雨水樽，由于屋頂水質一般較好，因此采用初雨棄除、過濾、沉淀等簡單水質凈化措施后即可滿足洗車需求�；赜迷O(shè)施包括太陽能供電系統，水泵動力系統，水槍、控制系統等。利用水泵即可抽取雨水樽內的干凈雨水，經水槍調節流量和水流狀態后，進行車輛沖洗。

應用效果

本裝置已在海淀區多個區域安裝使用，節水效果顯著。據調查，洗車房清洗轎車一次用水量約為50L，本裝置可根據匯水面積大小設置為1或2立方米存儲容積，若按1立方米計算，一次降雨收集水量能夠清洗約20輛車，按市價洗車15~20元/次，一次降雨可實現經濟效益300~400元。保守估計一年可蓄滿水10次左右，則每個裝置每年可為用戶節省資金0.3~0.4萬元。
