題目：MBBR填料流化推流器在污水處理廠的應用
報告人: 南京貝特環保通用設備制造有限公司 汪文生 副總經理
主持人：中國市政工程華北設計研究總院有限公司 總工/教授級高工 鄭興燦 博士
下面有請南京貝特環保通用設備制造有限公司副總經理汪文生為我們介紹MBBR填料流化推進器在污水處理廠的應用。
汪文生：
各位領導、專家、同行大家上午好！
首先感謝會務組這么緊湊的安排。前面幾位專業廠家對MBBR工藝和懸浮填料做了非常全面深刻的介紹。現在由我來代表南京貝特給大家?guī)硪豢钸m用于MBBR工藝的設備，就是前面幾位提到的MBBR比較重要的關鍵的一個環節，即懸浮填料的流化推流。
我主要介紹下面這幾個內容，前面先介紹兩個案例，都是去年下半年投用的，用我們的設備量相對多一點。第一個是錫林浩特污水廠，使用了36臺我們的填料推流器；第二個是寧夏中寧污水廠用了32臺。這兩個項目到目前都已調試正式運行。錫林浩特污水廠原總處理量是4萬噸，這個污水廠的水質特點跟錫林浩特周邊環境關系比較密切，屠宰廢水，養殖廢水的毛發含量比較多，所以當時出水的標準滿足不了要求。改造的時候使用了MBBR工藝，設置了厭氧，兼氧和好氧池等工藝環節。填料推流器設置在兼氧和好氧區，這是我們的填料流化專用推流器。

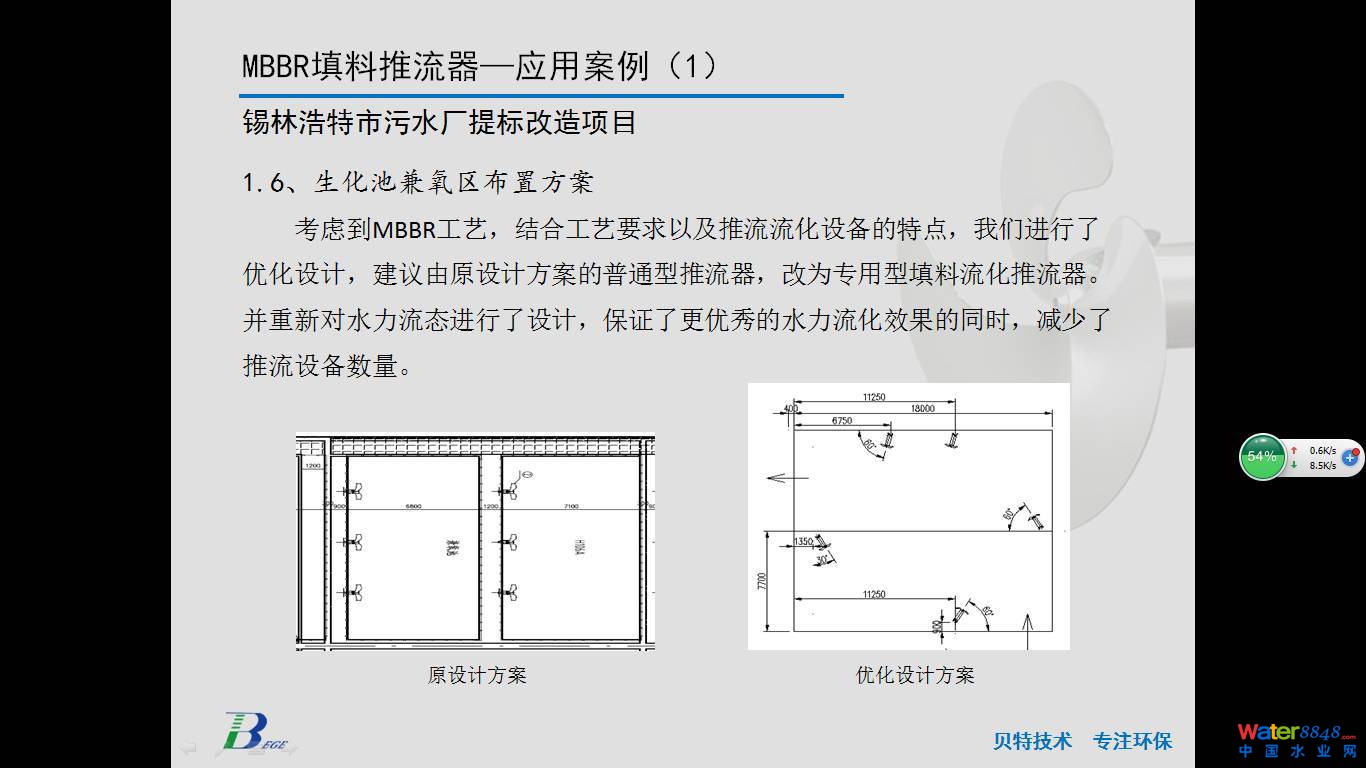

在設備的布置過程中，我們從最初布置方式到最后選定下來的方案，總體的原則遵循了右下角這個圖的流態方式，根據循環水流的原則做了精心布置。這是兼氧區的設置參數，填料投加比達到30%。這是好氧區的布置形式，布置方案的位置，角度，我們做了精心的設計比選�，F(xiàn)在調試運行穩定以后也反映了我們工作的成效，運行效果很好。

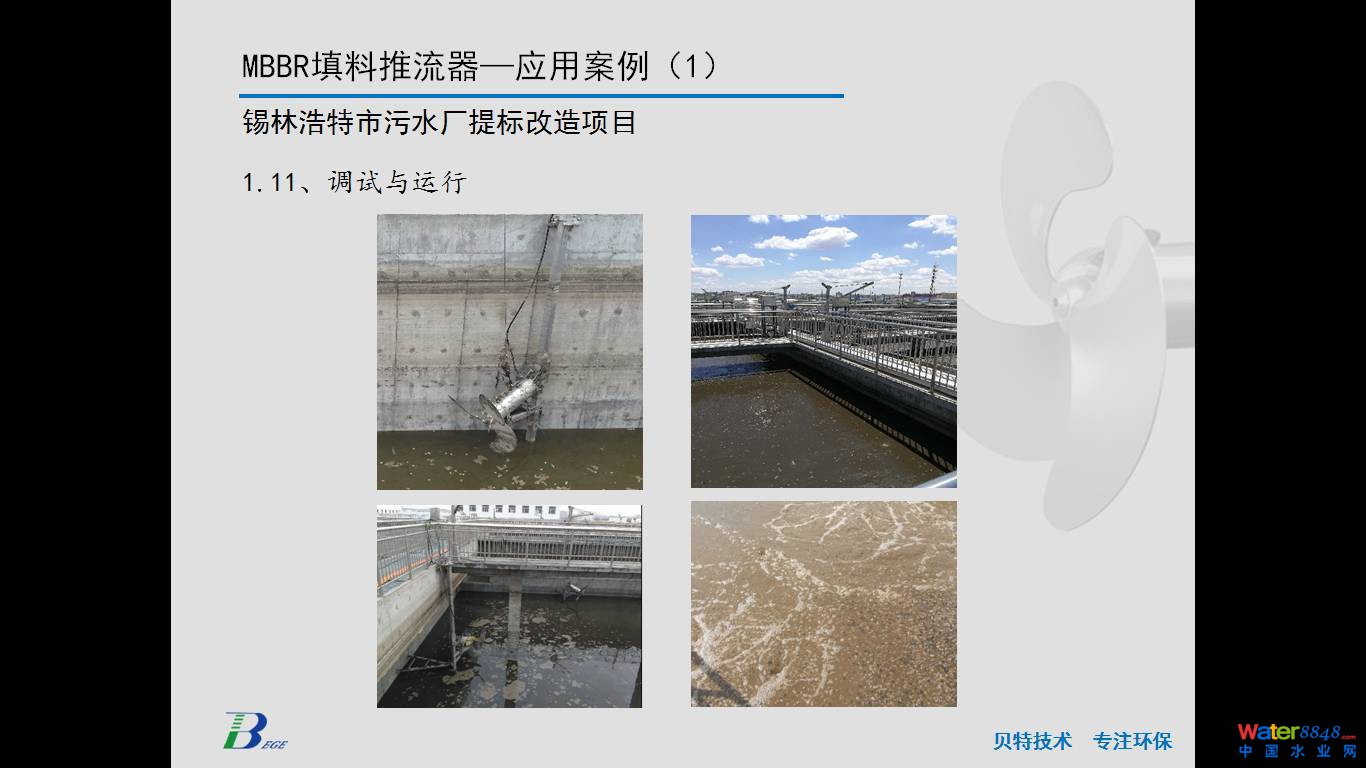

在我們做填料推流器安裝調試過程當中總結了一些經驗，安裝的時候填料推流器跟普通推流器有很大的區別。由于填料推流器在調試和安裝過程中需要有一個逐步調整的環節，所以設計的時候就需要考慮水平方向角度和垂直方向角度的調整，這樣可以給我們工程應用時提供更方便的選擇。這是我們現場發現的問題，調整完以后容易忘記或者疏忽對調整角度機構重新固定牢。另外填料推流器調試運行時填料最終如果是30%的填充率，一般是由少到多，逐步增加到我們的設計填充率。最開始添加數量比較少，建議推流器開啟比例和投加填料比例同步進行，整體效果會比較好。
第二個是寧夏中寧污水處理廠，原工藝為SBR工藝，改造時在SBR這個池子里面做一組生化池，使用了MBBR工藝。填料推流器和曝氣系統同時工作，下面是我們做設計時方案的示意結果。污水廠升級改造和新廠有很多不同情況，我們安裝設備經常碰到各種各樣的問題，現場安裝要具體針對一些問題，做特別細致的安裝和實施方案。設備能不能安裝的牢固、到位，這也是我們最終設備能不能成功運行非常關鍵的一步。
接下來介紹一下我們填料推流器的來源，我們參加十二五水專項，項目合同是從2013年6月份正式啟動工作，但實際水專項申報的過程從2012上半年就開始了。水專項中最開始我們的任務是潛水推流器的性能提升，當時正好我們水專項課題組里有做MBBR工藝的同行。大家建議我們能否共同考慮解決一下填料推流流化的問題，于是就把這個填料推流器作為單獨一個任務內容提了出來。由于我們長年專業做潛水推流器的基礎，2013年我們的小批量產品已研制成功，并逐步進入市場。這是水專項合同里面對于我們填料推流器工作的要求，需要做選型的依據，包括性能測試，葉槳模型建造，進行中試等內容。這里是填料推流器的主要特點，因為它的工作跟懸浮填料在一起，所以對外形，性能相對跟普通的推流器有一些特定要求，以避免填料破損，葉槳入水角度以及對填料的沖擊力都需進行專業設計。另外，填料推流器的轉速也有特定要求，我們內置了一體化行星減速機構，工作穩定，運行壽命更長。
填料推流器的選型是一個難題，包括做水專項時大家也討論，給我們下的這一個目標要定到什么樣一個標準是合理的。我們在做的過程當中發現至少有兩個關鍵影響我們的選型因素，一個是填料的投加比例，對我們選推流器非常重要的一個數據，以及各個廠家的填料的比重特性差別等。另外一個是不同的池型對于我們選擇設備也是一個非常關鍵因素。
下面我把貝特環保公司簡要介紹一下，公司正式注冊于2003年6月，多年來一直專注做水處理攪拌類設備。在這方面我們碰到的問題，做的工程案例，包括經驗總結非常多。公司在攪拌器這個專業細分領域做了大量的技術積累工作和設備的標準化工作。前一段時間8月份在上海水熱點論壇，主辦方給了我們一個榮譽，水處理攪拌器行業標桿品牌。
下面是我們近期做的一些標準化工作，給大家?guī)硪恍┬孪�。這是我們從2013年開始啟動的國家標準潛水推流式攪拌器編制項目，2017年國標委11號公告正式發布國家標準潛水推流式攪拌機（GB/T 33566-2017）。關于潛水?dāng)嚢铏C的能效評價標準目前正在做，大部分基礎工作已經做完，今年稍后一段時間會進入正式報批階段。
下面是我們公司的其他幾個特色產品，第一個是節能型潛水?dāng)嚢铏C，采用了節能電機包括專用的傳動機構，區別以前多極電機產品，節能效果好。第二是永磁型潛水?dāng)嚢铏C，具有優秀的啟動和抗過載能力。第三個是普通型的推流器，我們在減速機構和葉槳工藝上做優化提升。第四個是雙曲面攪拌機，這個產品近幾年我們做污水廠升級改造用的比較多的產品。另外是兩個小產品，一個是脈動式吸沫機，可以去除生化池表面的浮渣。另一個是為厭氧反應罐做的攪拌器。
我的報告就到這里，感謝大家。
