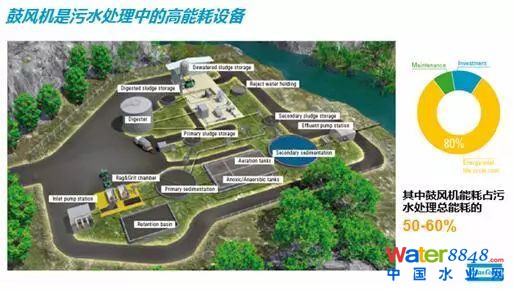

作為污水處理中的高能耗設備，鼓風機的選擇關系著整個污水廠的運營成本。據統計，鼓風機能耗占污水處理總能耗的50%-60%。所以對于污水處理廠來說，鼓風機的選擇是影響運營成本的主要因素之一。
鼓風機按照類型可以分為動力式和容積式。其中羅茨風機和螺桿風機屬于容積式，離心風機屬于動力式，其中離心式又分齒輪增速的單級離心和最近幾年推出的直聯高速離心風機，即磁懸浮和空氣懸浮風機。每款風機都有自己的特點，需要結合客戶的實際工況，進行選型�？偠灾�，沒有最好的風機，只有最適合的。
今天我將從以下3個方面介紹螺桿鼓風機。
螺桿鼓風機的壓縮原理及與羅茨風機的對比
首先從壓縮原理上來說，螺桿鼓風機屬于內壓縮的容積式鼓風機。具體壓縮過程是：轉子相互嚙合，壓縮腔內容積減少，從而提高氣體壓力。

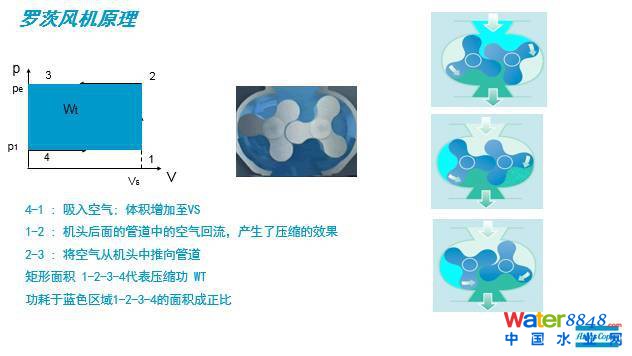

對于羅茨風機，葉片回轉過程中從吸氣口吸入氣體，當轉到排氣口附近與排氣口相連通的瞬時，因排氣口外的氣體背壓較高，勢必要往壓力較低的地方回流，這時工作容積中的壓力就會升高（外壓縮），然后將氣體輸送到排氣通道。由于氣流的反復涌入與排出腔室，產生很大的噪音。此外，羅茨風機多由皮帶連接，如果皮帶松動或者破損，造成的機械振動也會產生噪音。
下面兩張圖分別展示了羅茨鼓風機和螺桿鼓風機的壓縮過程。顯而易見，圖中綠色部分是螺桿鼓風機產生節約的能源。
經過試驗數據測試和實際經驗證明，螺桿鼓風機較羅茨風機，節能比率可以達到30%以上。結果已經得到德國TüV和合肥通用所的檢測認證。
FAD 自由空氣流量和進氣量的區別
大多數朋友會對FAD自由空氣流量這個名詞比較陌生，它是英文短語Free Air Delivery 的縮寫，是壓縮機的輸出流量換算成進氣條件下的空氣流量。
對于壓縮機行業，最終客戶購買的是壓縮機嗎？不是，買的是壓縮空氣。所以客戶需要了解真正在所需壓力下得到的氣量為多少。同樣對于鼓風機行業，客戶購買鼓風機的目的是為了輸送一定容積流量或質量流量的空氣。當然這些空氣也是有一定壓力用來克服水壓和管網壓力。我們樣本上提供的流量就是FAD自由空氣流量，是輸出流量。

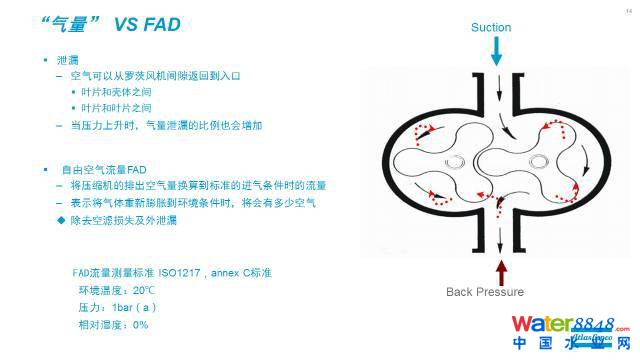

但是很多鼓風機廠家的樣本上標注的是理論進氣量或者吸入流量，并未考慮鼓風機系統中產生的內泄露和損耗。對于羅茨風機，空氣可以從羅茨風機葉片和殼體間隙返回到導入口，產生泄露。當壓力增加時，氣體的泄露比例也會成倍增加。
設計院朋友說如果這樣的話，這個設計氣量其實是不夠的。但為什么沒有體現這個氣量不夠用的情況？ 我們總結三條常見原因，（1）設計院設計的時候這個氣水比放大，留有余量。（2）前期的水質BOD含量不高。（3）實際進水量遠遠低于設計流量。 但是造成很多客戶買風機以后，可能買三臺一臺就夠用。
我們鼓風機提供客戶都是FAD流量是實際排氣量。這個氣量和入口流量的差距有多少呢？我舉例說明，這是我們的一個計算軟件，我們?nèi)〗?jīng)常用的7米的水深，吸氣量4000m3/h, FAD流量3604m3/h。
案列解析

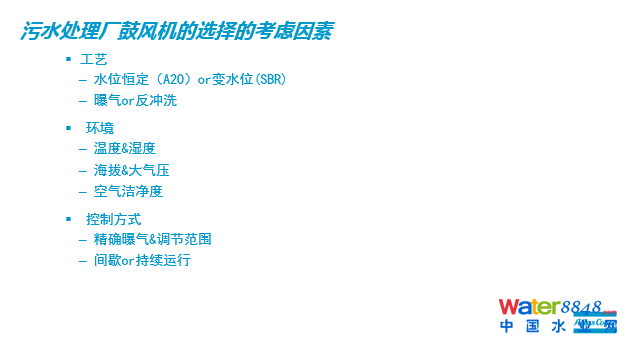

前面在介紹風機類型時，已經提到一個概念，沒有最好的風機，只有最合適的風機。選擇風機時需要考慮哪些方面？總結以下幾條，從工藝來講水量是否恒定，有一些水位是會持續變化的。從應用來看，風機是用來曝氣還是反沖洗。因為對于一些反沖洗的工藝，客戶的用氣需求是間歇性的，例如沙濾池反沖洗，要求每3-6小時一次，每次3-10分鐘。這就要求鼓風機頻繁啟停，這在設備選型時就要考慮。從環境維度來講，離心風機是動力式風機，空氣密度影響非常大。從控制方式，包括我們現在提倡一些精確曝氣。大家選擇風機需要多方面綜合考慮。
以下結合一個具體的案例分析螺桿鼓風機較羅茨風機的節能效果。

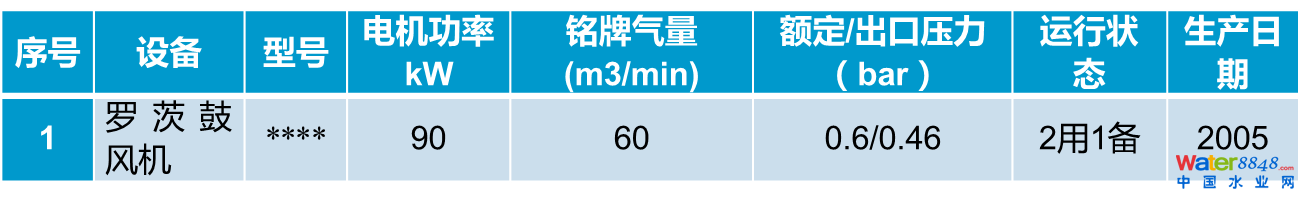

這是北京某電鍍企業污水處理廠曝氣風機，風機是一個復雜的系統，高能效電機不等同于高能效鼓風機系統。案例這家企業是北京某電鍍企業，原來有三臺2用1備的羅茨鼓風機。我們請專業的團隊檢測它的實際系統能耗，當然這不是簡單安裝儀表就可以，包括壓力傳感器的流量位置還有測試方法都有嚴格的標準。
通過測試，了解客戶的實際用氣量，我們給客戶推薦2臺ZS55變頻的螺桿鼓風機。因為考慮到客戶用氣量在一天中波動較大，VSD變頻技術會密切地隨著空氣需求的變化自動調節電機轉速，從而降低整個生產的能耗。
通過上圖對比，大家可以看到系統能耗節能達到57%，如果以每度電0.75元，年運行時間8,760小時計算，每年節省用電成本高達59萬元。相信這個數字對于污水廠的運營成本來說是非�？捎^的。
總 結
基于以上介紹，用下表做一個簡單對比。
螺桿技術現已成為羅茨風機的節能替代方案。我們在國內已經有很多成功的業績，歡迎大家參觀考察。今天時間有限，在污水處理行業，除了螺桿鼓風機，我們還有磁懸浮鼓風機。希望有機會跟大家做面對面技術交流。
謝謝大家！
