污水廠排放標準越來越嚴格，占地卻越來越緊張，怎么辦？

技術路線怎么選？

設計難點怎么破？

小編搜羅了幾個不同規模的高標準污水廠設計案例，供您參考。還想知道更多：高排放標準與水環境的銜接，不同的達標技術方案（原廠擴容、減量達標、一體化集約…）

準四類水體排放標準工程案例（大型）

案例名稱：

北京槐房再生水廠

技術路線：

預處理+MBR+臭氧+紫外消毒

工程概況：

規模60萬m3/d，地下式布置，占地面積約31.36hm2，其中地下部分占地約13hm2。豎向分為地面層、地下負一層、地下負二層。

設計水質：

工藝流程：

污水處理：預處理—MBR—臭氧—紫外

污泥處理：預脫水—熱水解—厭氧消化—深度脫水

廠區布置：

北京地標A（類三類水體）工程案例

案例名稱：北京市房山區良鄉衛星城污水處理廠

技術路線：

二級處理：改良型五段Bardenpho工藝

深度處理：混凝+高密度沉淀池+超濾膜+臭氧工藝

工程概況：

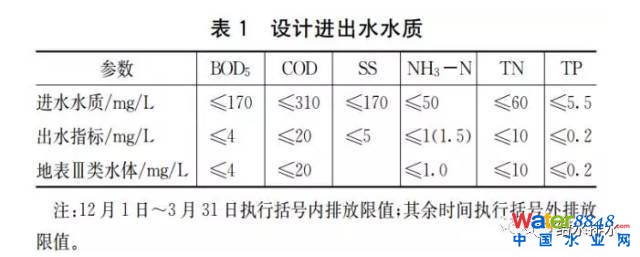

設計規模為4萬m3/d，進水以生活污水為主。進出水水質如下。將出水執行標準與集中式生活飲用水地表水源地二級保護區（即地表水Ⅲ類水體）水質標準進行對比，除SS在《地表水環境質量標準》（GB 3838—2002）中未作明確要求，以及對出水總氮指標有所放寬外，其余指標均與地表水Ⅲ類水體標準持平。

工藝流程：

工藝特點分析：

（1）預處理段選擇了粗格柵、進水提升泵站、細格柵、曝氣沉砂池工藝，主要作用是去除污水中呈懸浮狀態的固體污染物，從大塊垃圾到顆粒粒徑為數毫米的懸浮物。

（2）二級生物處理工藝采用了具有深度除磷脫氮功能的五段Bardenpho工藝，并對該工藝進行了如下改良設計：①在厭氧區前增設預缺氧區，按預缺氧區-厭氧區-缺氧區-好氧區-后缺氧區-好氧區的順序布置各池體，回流污泥進入預缺氧區，從而消除了硝酸鹽對生物除磷的不利影響；

②采用多點進水：在預缺氧區、厭氧區、缺氧區、后缺氧區均設置了進水點，方便根據進水水質靈活調整進水點和各點進水量，從而提高原水中碳源的利用率，降低外加碳源使用量，外加碳源投加點設置在后缺氧區前端；

③采用多點混合液回流：在厭氧區和缺氧區設置了混合液內回流點，混合液自第一好氧區末端回流，可根據進水水質靈活調整回流點及回流量。

（3）深度處理工藝采用混凝+高密度沉淀池+超濾膜+臭氧工藝。該工藝集化學除磷、高效去除殘余SS和COD、脫色、消毒等多種功能于一體。

（4）重力濃縮池的固體負荷選擇了規范規定的上限［60 kgDS/（m2d）］，既起到了預濃縮的作用又有調蓄來泥流量不均勻性的作用。

處理效果分析：

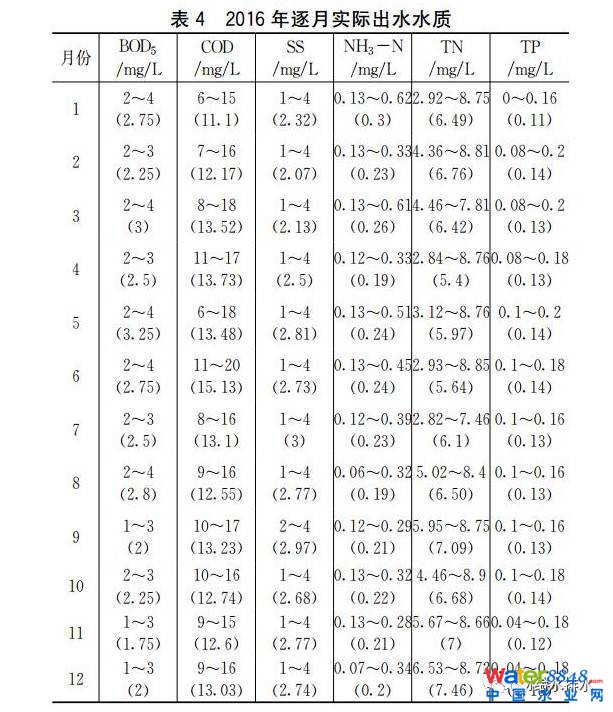

工程2016年逐月實際出水水質見表4；對2016年逐日實際出水水質進行數理統計分析，結果見表5。

北京地標A工程案例（小規模）

案例名稱：

北京順義區北石榴鎮再生水廠

技術路線：

預處理+MBR生化+高級催化氧化

工程概況：

本工程為北京某鎮級新建污水處理廠，設計規模為3000m3/d。設計進水水質參照臨近區域同等市政污水處理廠，設計出水水質要求同時達到《城市污水再生利用 城市雜用水水質》（GB 18920-2002）及北京市《城鎮污水處理廠水污染物排放標準》（DB 11/890-2012）A標準。綜合上述標準，本工程設計進出水水質要求見表1。

工藝流程：

工藝設計優化：

(1)考慮污水中含有一定的無機砂礫以及油脂類物質，會對MBR膜造成較大的損害，在本工藝中選用平流沉砂池，一方面對無機砂礫進行沉淀去除，另一方面設置手電動撇渣管對浮渣及油脂類進行去除。

(2)考慮到MBR系統的膜絲易被纖維毛發類等物質纏繞，對預處理要求較高，設計采用三級格柵，分別是10 mm、3 mm和1 mm，以保證后續MBR系統的穩定運行。

(3)膜組器吹掃采用高低曝氣，傳統設計計算吹掃量為130m3/（m2·h），采用高低曝氣后，設計平均吹掃量為80m3/（m2·h），可以大大降低鼓風機的運行能耗。

(4)膜池回流采用推入排出式（見圖2），傳統膜池為方便回流，配水渠需繞到膜池另一側，配水渠和回流渠水力停留時間較長，土建量也較大，采用推入排出式可節省土建量，方便膜池的回流。

圖2推入排出式膜池回流(5)由于對出水水質要求很高，尤其是出水COD要求達到20mg/L以下，因此深度處理采用臭氧催化氧化工藝，傳統方式去除COD需投加的臭氧量較大，投加比例O3/COD為3，而采用臭氧催化氧化工藝，投加比例O3/COD可降為1.5～2，大大減少臭氧的投加量。

設備設計優化：

(1)細格柵和膜格柵均采用內進流式網板格柵，相比傳統的轉鼓式格柵，其過水量大，運行安全性高；同時網板格柵可以通過調整柵板的長度和柵板的數量以適應不同的渠道長度和水位高度及流量，結構靈活，不會增加渠道尺寸，占地面積小。而轉鼓式格柵一旦水位增高，則需增大轉鼓的直徑，因此渠道的寬度和深度都需相應增加，占地面積增加。并且網板格柵采用全封閉方式，可直接連接除臭管道，不用再設置封閉設施，外觀更簡潔。

(2)曝氣鼓風機采用1用1備，膜池吹掃風機為2用，鼓風機均為變頻控制，以降低能耗；同時曝氣鼓風機也作為膜池吹掃風機的備用，增加備用鼓風機的利用率。

(3)膜抽水系統采用抽真空發生器，常規的抽真空系統包括抽真空泵、氣水分離罐等，系統復雜，占地大，而抽真空發生器體積非常小，節省占地。

(4)膜清洗系統均設置CIP泵，本工程設置1套變頻供水系統（2臺泵和1臺穩壓罐），可同時作為膜清洗用CIP泵和廠區回用水泵，膜組件不需清洗時常開1臺泵，在膜組件清洗時再開另1臺泵，提高了泵的利用效率，減少泵的設置，以降低投資和運行能耗。

本文來源于《給水排水》刊登論文：《大型地下式再生水廠工程設計與重難點分析》（作者：溫愛東等）、《高排放標準要求下污水處理廠的設計運行分析》（作者：陳永玲等）、《MBR+高級氧化工藝在高排放標準污水處理廠中的應用》（作者：鄧?yán)诘龋��?/span>
