典型案例——中國石化上海石油化工

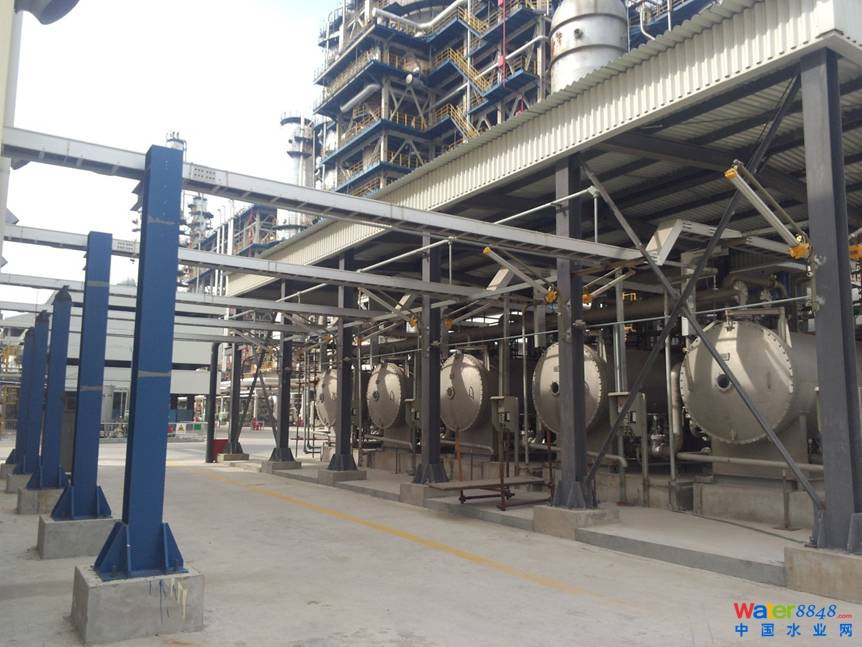

中國石化上海石油化工股份有限公司位于上海市金山區,是中國大型的煉油化工一體化綜合性石油化工企業之一,也是中國重要的成品油、中間石化產品、合成樹脂和合成纖維生產企業。煉油改造工程350萬噸/年重油催化裂化裝置進行煙氣脫硝處理,采用美國杜邦-貝爾格工藝,臭氧設備選用青島國林5套80kg/h臭氧發生系統。
臭氧發生系統主要用于煉油裝置的煙氣脫硝使用,煙氣總量為500000Nm³/h,將NOx從350mg/Nm³降到100mg/Nm³以下,通過處理后達到設計要求。
該項目投入運行,是世界上采用臭氧低溫氧化脫硝技術較大規模的臭氧系統。
臭氧作用:
電廠脫硝工藝一般采用SCR工藝,在一定溫度和催化作用下,利用加氨還原的方法把氮氧化物還原為氮氣。臭氧可以利用其強氧化性把不可溶的低價態的氮氧化物氧化成可溶的高價態的氮氧化物,再利用堿化吸收洗滌工藝清除掉。臭氧煙氣脫硝不需要增高煙氣的溫度;不使用氨等還原劑;在NOx含量、煙氣量不穩定條件下,控制靈活;維持90%以上的脫除率;同時處理重金屬;可配合同時實現脫硫。
煙氣脫硝行業部分業績表
客 戶 名 稱 |
臭氧規格 |
數量 |
用 途 |
中國石化上海石油化工 |
80kg/h |
5臺 |
煙氣脫硝處理 |
中國石油云南石化公司 |
80kg/h |
3臺 |
煙氣脫硝處理 |
中國石油四川石化公司 |
57kg/h |
3臺 |
煙氣脫硝處理 |
中化泉州石化有限公司 |
55kg/h |
4臺 |
煙氣脫硝處理 |
中化泉州石化有限公司 |
43kg/h |
4臺 |
煙氣脫硝處理 |
中韓石油化工有限公司 |
35kg/h |
4臺 |
脫硫脫硝處理 |
杭州市崇賢熱電有限公司 |
25kg/h |
3臺 |
煙氣脫硝處理 |
北京燕京啤酒股份有限公司 |
30kg/h |
2臺 |
煙氣脫硝處理 |
景德鎮新昌南煉焦化工公司 |
50kg/h |
1套 |
脫硫脫硝處理 |
濱化集團濱陽燃化有限公司 |
15kg/h |
2臺 |
煙氣脫硝處理 |
新疆蘇源生物工程有限公司 |
16kg/h |
2臺 |
煙氣脫硝處理 |
山東桓臺唐山熱電有限公司 |
35kg/h |
1臺 |
煙氣脫硝處理 |
青島市海灣索爾維化工公司 |
12kg/h |
1臺 |
煙氣脫硝處理 |
廣州市雙橋股份有限公司 |
12kg/h |
2臺 |
煙氣脫硝處理 |
南京市鋼鐵聯合有限公司 |
10kg |
1臺 |
煙氣脫硝處理 |
內蒙古自治區托克托電廠 |
13kg/h |
1臺 |
煙氣脫硝處理 |
日照錦湖金馬化學有限公司 |
8kg/h |
1臺 |
煙氣脫硝處理 |
河北唐山市灤縣司家營鐵礦 |
8kg/h |
1臺 |
煙氣脫硝處理 |
煙臺新中萃玻璃包裝公司 |
6kg/h |
1臺 |
煙氣脫硝處理 |
青島熱電集團金湖熱力公司 |
5kg/h |
1臺 |
煙氣脫硝處理 |
