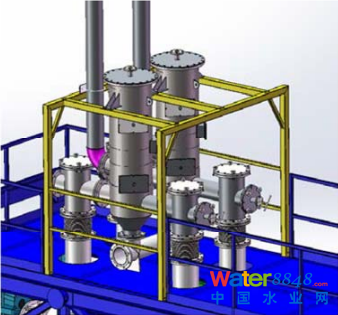

在污泥干燥及熱解裝置中產生的廢氣首先經過引風機輸送至固、液、氣三相分離系統。在系統中被凝縮下來液態物質，油水混合物進入油水分離器，分離后油進行回收，分離后廢水排入至污水處理廠進行再次處理后排放；在系統中分離出的固體，即干燥機粉塵，返回到污泥料倉；在系統中分離出的氣體，即不凝氣體，通過風機分別導入到燃燒裝置進行燃燒處理及后續尾氣處理后達到無害化排放。

A:預熱

從固液分離系統分理出來的含油固渣先送入料倉，經料倉底部給螺旋、刮板輸送機送到間接預熱裝置中，固相物料被加熱；

含油廢物經破碎、篩分、晾干等預處理手段，達到平均水分小于20%、平均粒徑小于5cm、無金屬、石塊等雜質，然后經過計量料秤、刮板輸送機送到雙層間接加熱熱解解吸裝置中，固相物料在上層熱解吸室內被加熱、干燥，實現水分蒸發；

B:熱解吸

干燥后的固相進入熱解吸裝置內進一步間接加熱到500-650℃，固相中的油分被加熱到沸點，從固相中蒸發、解吸出來；

C：冷凝分離

從固相蒸發出來的水蒸汽和油蒸汽被導入到急冷裝置，經水噴淋急冷后重新凝結為液體，凝結的油水混合物進入污水處理裝置進行油水分離、過濾和凈化，油分被回收后重新利用，水分被重新用于處理后干物料的降溫和加濕，不凝氣進入燃燒室助燃。

物料流程

預處理合格物料→進料料倉→計量料秤→進料刮板機→進料斗→進料氣鎖→提取室→出料螺旋→出料氣鎖→出料刮板機→雙軸加濕機

煙氣流程

燃料→燃燒器→燃燒室→提取室→煙囪
