【全自動排污過濾器】概述：

過濾器屬于水的凈化過程中不可缺少的處理設備,用于攔截水中的雜質,以凈化水質或保護系統中其他設備的正常工作。普通網式過濾器因其過濾效果好、阻力小而廣泛應用于水源過濾、工業循環水系統等領域,但其缺點是納污量小、易受污物堵塞、清洗工作復雜,必須對設備進行拆卸才能實現對過濾部分的清洗,無法監控過濾器的狀態,而且受人為因素影響比較大,使使整個系統的自動化程度很低。全自動反沖洗過濾器具有對原水進行過濾并自動對濾芯進行清洗排污的功能,且清洗排污時系統不間斷供水。該設備與以往的過濾器相比具有自動化程度高,處理量大,可自行清洗排污,并不間斷供水.應用面聲泛等優點。
【全自動排污過濾器】工作原理：

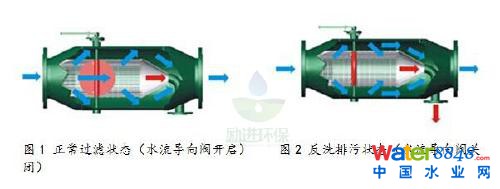

當過濾器工作時(如圖1所示),水流導向閥處于開啟狀態,水流由入口口進入過濾器,經過漶網過濾后流入出ロ。本機采用壓差控制、定位控制自自動清洗濾網。當過濾器進出口差壓達設定值或定時器達到預置時間時,電動控制箱發出信號,排污閥打開,水流導向閥處于開啟狀態(如圖2所示)),水流沖洗粘在濾網內壁上的雜質被進一步?jīng)_洗排出,當水流導向閥處于全關狀態下,水流被迫從過濾器進口段網孔進入濾網外側,大部分凈液從出口流出,部分凈液又從濾網外側進入漶網內部(因?yàn)橄到y(tǒng)會處于泄壓狀態,濾網內部壓力小于外側壓力),從而對濾網進行反沖洗,特殊結構的不銹鋼契形濾網使得在漶網內部產生了噴射效果,任何雜志都被從光滑的內壁上沖走。當過濾器進出口壓差恢復正常或定時器設定時間結束后,電動排污閥關閉,水流導向閥開啟。整個沖洗過程系統可正常工作,無需停機。

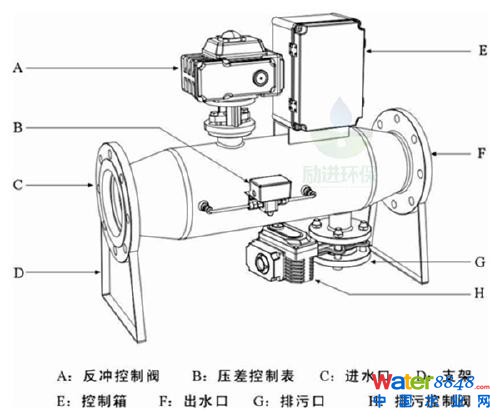

【全自動排污過濾器】組成：

【全自動排污過濾器】技術參數：

自清洗時間:10-60秒

單臺處理水量:45-2350m3/h

自清洗控制方式:壓壓差、時間及手動

工作壓力:0.1-2.5Mpa

電控方式:交流電220V50Hz，380V/50Hz

工作水溫:95°°C

控制界面:數顯、旋鈕、開關

過漶精度范圍:100-3000u

濾網類型:304楔形網

自清洗所需水量:<1%

自清洗時間：10-60秒

【全自動排污過濾器】特點：
1、過濾設備采用專利技術的內部機械結構，實現了真正意義上的高壓反沖洗功能，可輕松徹底地清除漶網截留的雜質,清洗無死角，通量無衰減，保障了過漶效率和長久的使用壽命。
2、過濾設備采用304、316L不銹鋼楔形漶網，強度大、精度高、耐腐蝕，最高過漶精度可達50微米。
3、過濾設備通過自身的檢索和應變功能，實現自動反沖洗，可應對不穩定的水質波動，無需人工干預。
4、過濾器設備易損件少，無耗材，運行維護費用低，操作管理簡單。
5、過濾設備控制系統反應靈敏，運行精確，可以根據不同水源和過濾精度靈活調整反沖洗壓差時間和時間設定值。
6、過濾設備在反沖洗過程中，各個(組)濾網依次進行反沖洗操作；確保濾網安全、高效清洗,而其他漶網不受影響，繼續過濾。
7、過濾設備采用電動排污閥，反沖洗歷時短，反沖洗耗水量少，環保經濟。
8、過濾設備結構設計緊湊合理，占地面積小，安裝移動靈活方便。
9、過濾設備電器系統采用集成控制模式，可以實現遠程控制。

【全自動排污過濾器】控制方式

全自動反沖洗過濾器具有對原水進行過濾并自動對濾芯進行清洗排污的功能，且清洗排污時系統不間斷供水。目前全自動反沖洗過濾器控制方式有以下兩種：

【全自動排污過濾器】控制方式

(一) 手動控制：

將手動/自動選擇開關旋轉至手動位置，見圖10，電機和水力控制閥接通電源，水力控制閥打開，開始排污。選擇開關旋轉至自動位置，進入自動狀態。

手動控制狀態是檢查電機和水力控制閥能否正常工作的手段，如果在手動控制狀態不能正常排污全自動控制狀態也不會正常工作。

(二)自動控制：

將手動/自動選擇開關旋轉至自動位置，首先設定過濾時間和排污時間定時器。全自動反沖洗過濾器定時器的下排數碼管顯示設定值，上排數碼管顯示計時值。

定時器設定方法：按一下位選鍵，下排第一個數碼管閃爍，用增加鍵調整數值，調整好再按一下位選鍵，第二個數碼管閃爍，用增加鍵調整數值，依次類推。

設定好時間，數碼管繼續閃爍8秒，8秒后數值存入內存，且掉電不丟失。調整好數值后，按一下啟動鍵，開始計時。如果機器斷電，下一次上電，定時器自動啟動，按照設定時間進行計時。

【全自動排污過濾器】設計

◆過濾設備采用專利技術的內部機械結構，實現了真正意義上的高壓反沖洗功能，可輕松徹底地清除濾網截留的雜質，清洗無死角，通量無衰減，保障了過濾效率和長久的使用壽命。

◆過濾設備采用304、316L不銹鋼楔形濾網，強度大、精度高、耐腐蝕，最高過濾精度可達25微米。

◆過濾設備通過自身的檢索和應變功能，實現自動反沖洗，可應對不穩定的水質波動，無需人工干預。

◆過濾器設備易損件少，無耗材，運行維護費用低，操作管理簡單。

◆過濾設備控制系統反應靈敏，運行精確，可以根據不同水源和過濾精度靈活調整反沖洗壓差時間和時間設定值。

◆過濾設備在反沖洗過程中，各個（組）濾網依次進行反沖洗操作；確保濾網安全、高效清洗，而其他濾網不受影響，繼續過濾。

◆過濾設備采用氣動排污閥，反沖洗歷時短，反沖洗耗水量少，環保經濟。

◆過濾設備結構設計緊湊合理，占地面積小，安裝移動靈活方便。

◆過濾設備電器系統采用集成控制模式，可以實現遠程控制

全自動反沖洗過濾器使用說明

1. 系統運行前應檢查管路安裝是否正確。

2. 對系統管路進行沖洗，此時設備進出水口閥門必須關閉，打開旁通閥門。

3. 檢查無誤后，開啟進水閥、出水閥、關閉旁通閥、排污閥。

【全自動排污過濾器】應用范圍：
鋼鐵：用于原料場、燒結球團廠水處理過濾,高爐、軋機、連鑄機等系統冷卻水過濾濾，高玉水除磷系統雜質過濾。
汽車：涂裝生產線，在汽車、拖拉機、摩托車、發動機制造水處理系統都有廣泛應用。
電廠：用于電廠鍋爐高純水制備的精度預處理部分，發電機冷卻水、密封用水的過濾系134統用水量特大時可作為旁濾處理使用。
化工：在循環水場做旁濾處理，可單機或多機型井聯主處理，代替濾料過濾,減少濾料過濾負荷，可避免大量的沖洗耗水，節約成本。
農業園林及造紙廠：在有噴頭、噴嘴系統中，應減少由于雜質所造成的設備堵塞、磨損，因此需要選擇高精度、高自動化過濾產品機械。
礦山：過濾井下噴淋水，保證系統工作正常
其他：對系統進行自動、精度過濾,用來防止冷卻水系統堵塞

【全自動排污過濾器】選型參數:
