受收集聲波耳廓結(jié)構(gòu)的啟發(fā)，并借鑒太陽(yáng)灶結(jié)構(gòu)，膜分離與催化研究組王玉超和江河清設(shè)計(jì)了具有宏觀尺寸的3D空心錐形光熱膜，其光熱轉(zhuǎn)化效率超過93%，超過了常見2D平面膜水蒸發(fā)速率的極限值。對(duì)膠州灣實(shí)際海水的測(cè)試表明，3D空心錐形光熱膜不僅表現(xiàn)出較好的穩(wěn)定性，同時(shí)其蒸發(fā)效率是自然蒸發(fā)的3.5倍。在蒸發(fā)過程中鹽會(huì)在錐形卷筒上層析出，不會(huì)覆蓋整個(gè)光熱膜，這不僅有助于鹽的富集回收，同時(shí)可以保持光熱性能的穩(wěn)定。詳細(xì)研究表明3D空心錐形光熱膜超高光熱蒸發(fā)性能主要是通過三個(gè)方面實(shí)現(xiàn)：（1）特定的幾何外形可以將光線限域在錐形卷筒內(nèi)部，通過光的多步反射，實(shí)現(xiàn)光熱卷筒對(duì)太陽(yáng)光的高效吸收，平均吸光率超過99%；（2）3D空心錐形卷筒不需要借助額外的隔熱材料降低向水體中的熱流失，也不需要借助其他材料進(jìn)行水的傳導(dǎo)，而是通過改變卷筒在水中的高度，調(diào)控與水的接觸面積，減少熱量流失，實(shí)現(xiàn)理想的蒸發(fā)界面限域加熱；（3）3D光熱錐形卷筒結(jié)構(gòu)的設(shè)計(jì)使實(shí)際蒸發(fā)面積不同于太陽(yáng)光的輻照面積，顯著增大了實(shí)際蒸發(fā)面積。該工作為3D光熱膜的開發(fā)設(shè)計(jì)提供了實(shí)驗(yàn)基礎(chǔ)，有望推動(dòng)太陽(yáng)光驅(qū)動(dòng)海水淡化技術(shù)的快速發(fā)展。

　　上述研究工作獲得了國(guó)家自然科學(xué)基金、山東省自然科學(xué)基金及青島市民生科技計(jì)劃項(xiàng)目的支持。相關(guān)研究結(jié)果作為封面文章發(fā)表于Journal of Materials Chemistry A (2018, 6, 9874-9881)。

　　論文鏈接

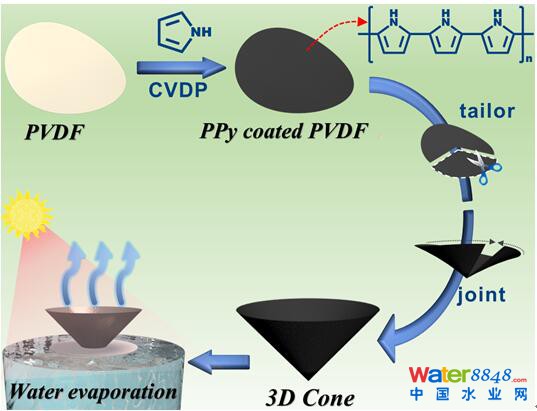

圖1. 聚吡咯基3D空心錐形光熱膜的制備示意圖

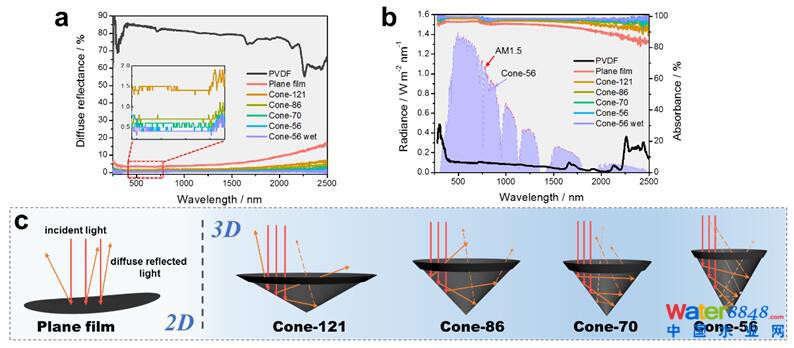

圖2. 3D空心錐形膜與2D平面膜樣品的漫反射性能對(duì)比（a）及吸光率對(duì)比（b），多步反射過程示意圖（c）

圖3. 研究成果被選為封面文章重點(diǎn)報(bào)道
