生物滯留池設計指南

0 前言

生物滯留池不但能滯蓄雨水徑流，還能通過植物、土壤和微生物的物理、化學和生物的三重協同作用來實現水質凈化，是海綿城市建設的重要技術手段。

在氣候溫和、雨量充沛、地形較平坦的城市，生物滯留池可以發揮重要作用。

1 目標功能

生物滯留池主要有以下功能：

1. 削減面源污染，改善水環境質量；

2. 調蓄雨水徑流，削減徑流總量和延緩徑流峰值；

3. 增加滲透面積，緩解熱島效應；

4. 提供動植物棲息地，豐富生物多樣性；

5. 美化景觀。

2 適用條件

在下列幾種情況下，可優先采用生物滯留池技術：

1.新建道路兩側綠地可采用生物滯留池（帶），凈化地表雨水徑流，滯蓄雨水，削減徑流峰值；現狀道路存在積水問題或污染較重的，對原有綠化帶改造，可采用生物滯留池形式，控制徑流污染。

2.在現有的廣場、公園、停車場內，布置生物滯留池，削減面源污染，滯蓄雨水，并緩解熱島效應。

3.公共建筑、居民小區等如果需要雨水再生利用，可使用生物滯留池作為前處理設施。

3 設計計算 3.1設計步驟

生物滯留池組成部分包括預處理區、進水系統、過濾層、過渡層、排水層、排水系統以及植被等。預處理區以沉淀作用為主，主要去除懸浮大顆粒；進水系統降低水流速度并均勻布水；過濾層吸附、截留污染物，凈化雨水；過渡層采用較大粒徑的填料，防止過濾層填料進入穿孔排水管；排水層則傳導過濾后的水到排水管中；排水系統包括穿孔排水管、沖洗管、溢流管，排出滲濾雨水，沖洗生物滯留池。

圖1 生物滯留池剖面示意圖

生物滯留池設計步驟如下圖2所示。

圖2 生物滯留池設計步驟圖

3.2面積計算

生物滯留池面積應根據城市雨洪管理目標和場地限制共同確定，采用集水區面積百分比法進行計算。

生物滯留池面積百分比由目標污染物種類（TP、TN、有機物等）及其預期去除效率確定。

a=Rx×A (3-1)

a—生物滯留池面積，m2;

Rx—面積百分比;

A—集水區面積, m2;

當生物滯留池總面積占整個匯水區面積0.5%時，各污染物去除率出現明顯的邊際效應。

3.3進水系統設計

生物滯留池進水方式多為集中進水，須設計防沖刷保護措施。采用石塊可降低流速并分散水流，應在集中進水口布置石塊，石塊大小和位置可按下圖3-3所示。

3.3.1設計流量

進水流量可按下式計算：

Q=α·q·A×10-3 (3-2)

Q——設計流量（m3/s）

α——綜合徑流系數

q——暴雨強度（mm/hr）

A——集水區面積

暴雨強度公式如下：

（昆山）（3-3）

q—暴雨強度，L/(s·hm2)，下同；

P—降雨重現期，a，應取2~10a進行設計，50~100a進行校核;

t—降雨歷時,min，包括地面集水時間t1(10min)和雨水流行時間t2，t2根據實際情況通過計算確定。

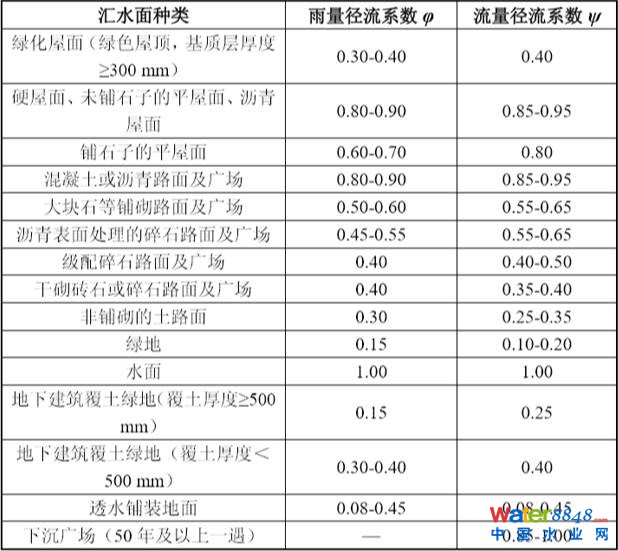

表2 徑流系數

3.3.2路緣石開口

道路旁生物滯留池進水口設計時需額外考慮一下兩點：

(1)進水口最大寬度應符合相關規范；

(2)進水口須使設計水量順利流入生物滯留池內。

下式可計算路緣石開口寬度：

Q=Cw·L·h2/3 (3-4)

Cw——是堰流系數（1.7）

L——開口寬度

h——水流深度

3.4預處理區設計

集水區內徑流如果沒有經過植草溝等前處理設施，將攜帶粒徑較大的懸浮顆粒，須在生物滯留池前設置預處理區去除粗顆粒，避免植物窒息、填料功能受損。預處理區應能去除粒徑大于1mm的顆粒，并能暫時存儲這些顆粒。預處理區尺寸按下式計算：

VS=AC·R·LO·FC (3-5)

VS——預處理區體積（m3）

AC——集水區面積（m2）

R——截留效率（設定為80%）

LO——沉淀負荷率（1.6m3/ha/年）

FC——清理頻率（年）

預處理池面積由下式計算：

As=VS/DS (3-6)

DS——預處理區深度（最大不超過300mm）

截留效率可通過下式校核：

R=1-{1+(1/n)·[vs/(Q/1)]}-n (3-7)

vs——截留沉速（100mm/s）

Q/A——流量除以預處理區面積

n——湍流系數（0.5）

3.5過濾層設計

過濾層不可或缺，主要作用包括去除污染物和為植物提供營養等。植物能夠加強過濾，使過濾層不板結，還能夠去除部分污染物。過濾層應有足夠的深度使植物正常生長，深度一般為600—1000mm，在深度控制區，最小深度可取300mm。如果植物中含有深根植物，則過濾層深度應大于800mm，以免生物滯留池被植物根破壞。

濾料表面必須水平，確保水流可完全侵入過濾層，防止沖刷破壞濾料。表面的臨時塘水深最大為0.3m，降低水流速度，提高生物滯留池蓄水能力。

過濾層填料滲透系數須在50—200mm/h范圍內，若不滿足要求，可通過現場實驗或?qū)嶒炇以囼灣C正，滲透系數過低則添加適量無角砂，滲透系數過高可添加部分軟黏土。

含鹽量高和有機碳含量低（<5%）的填料不能滿足植物正常生長，所以不能用于生物滯留池。所用填料須結構穩定，避免填料結構破壞使?jié)B透系數降低影響正常功能。過濾層應有合理的級配，控制粉土和黏土的比例<12%，降低結構破壞的風險。

過濾層填料有機質含量不要超過10%，含鹽量應低于0.63dS/m，即441mg/l。過濾層填料PH應在6—7之間，且填料不能受到病蟲害（如火蟻）。

3.6過渡層設計

排水層與過濾層的填料粒徑差距不能超過一個數量級，以免濾料進入排水層，被沖進穿孔排水管堵塞排水系統。若排水層采用卵石，則與過濾層粒徑至少差了兩個數量級，需設置過渡層。過渡層厚度宜為100mm，且過渡層填料應為砂或粗砂。

3.7排水系統設計

3.7.1排水層

排水層將過濾層滲濾下來的水通過穿孔排水管傳導出生物滯留池，是生物滯留池不可或缺的部分。排水層厚度最低是200mm，填料粒徑主要由穿孔管孔徑?jīng)Q定，多采用2-5mm的礫石。排水層內部不能有火蟻等破壞性動物。

3.7.2穿孔排水管

穿孔排水管能有效提高生物滯留池排水能力，面積在100m2以下的小型生物滯留池穿孔排水管間距最大為1.5m，面積在100m2以上的大中型生物滯留池穿孔排水管間距可取2.5m至3m內。此外，穿孔排水管最小水力坡度為0.5%，保證水能夠順利排走。因排水層高度限制，穿孔管直徑最大為100mm。管材可選擇PVC管或柔性穿孔管，在確定管材時需注意如下幾個方面：穿孔管上小孔應較小防止填料自由進入穿孔管；，若生物滯留池較淺或過濾層含水量過少，應盡量避免植物根系進入管道內汲水。

穿孔排水管應確保能夠轉輸最大過濾流量，穿孔管有足夠的排水保水能力，保證濾料不進入穿孔排水管。最大過濾流量可由下式計算：

Qmax=Ksat·L·Wbase·(hmax+d)/d (3-8)

Qmax——最大過濾流量（m3/s）

Ksat——滲透系數（m/s）

Wbase——底寬

hmax——生物池表面臨時塘池深

d——過濾層深度

穿孔排水管過流能力應大于最大過濾流量，使生物滯留池能應對更極端情況。檢驗穿孔排水管過流能力可按下式計算：

Q perf=B·Cd·A·(2·g·h) 1/2 (3-9)

Q perf——穿孔排水管流量（m3/s）

B——堵塞系數（取0.5）

Cd——孔口出流系數（0.6）

A——孔口總面積（m2）

g——重力加速度（9.80m/s2）

h——管道上方最大水深

若Q perf小于Qmax，則需安裝更多穿孔排水管。穿孔排水管根據制造商規格確定孔口面積進行校核。

3.7.3沖洗管

排水管應有一節垂直布置并露出生物滯留池表面，作為沖洗管，便于維修管養。沖洗管無須穿孔，且應包裹密閉，防止水流和異物進入。

3.7.4防滲層

綜合考慮自然土壤的滲透系數、地下水位、化學組成和與相鄰建筑物距離，以確定生物滯留池是否需要設置防滲層。若生物滯留池填料滲透系數和周圍原土相比大過一個數量級，則不需要設置防滲層。

3.7.5溢流井

溢流井是生物滯留池重要組成部分，將雨洪通過溢流井轉輸?shù)绞姓�排水系統，確保生物滯留池正常運行。溢流口宜布置在進水區附近，以防止高速水流進入池體。如果不能將溢流口布置在進水須控制區，則需2—10年一遇降雨產生的徑流速度低于0.5m/s，50—100年一遇降雨最大不超過1.5m/s，以防止對植物和濾料的沖刷；在道路街區布置生物滯留池溢流井，應防止溢流井堵塞，不違反相關規定。

利用寬頂堰公式和孔口出流公式分別確定溢流井的堰長和寬度。

寬頂堰公式：

Q weir=B·Cw·L·h3/2 (3-10)

Q weir——溢流井流量（m3/s）

B——堵塞系數（0.5）

C w——堰流系數（1.7）

L——堰長

h——水深

孔口出流公式:

Q orifice=B·Cd·A·(2·g·h)1/2 (3-11)

Q orifice——淹沒時流量（m3/s）

Cd——排水系數（0.6）

A——孔口區域面積（m2）

利用寬頂堰公式得出寬頂堰堰長，進而查表得出應設置溢流井尺寸；利用孔口出流公式得出孔口面積，得出另一個溢流井尺寸。對比二者取大值，即為溢流井大小。

3.8植被配置

植被要求覆蓋整個生物滯留池表面，表面覆蓋植物是生物滯留池的必要組成部分。植物越密集，植物高度越適宜，污染去除效果越好。當雨水被暫時儲存，雨水和植物之間的聯系加強懸浮顆粒的沉淀和相關污染物的吸收。

植物根系在填料層中不斷生長，防止填料堵塞。植物為生物膜的生長提供基礎條件，幫助生物滯留池去除污染物，尤其是氮和磷的去除。值得提出的是，草皮不適合種植在生物滯留池內，因為草皮的根系不夠發達，不能快速生長以有效防止填料層堵塞。

選取的植被既要能保證處理效果，也應具有良好景觀效益。一般生物滯留池植物分為三類：地表植物、灌木和喬木。

3.8.1地表植物

地表植物主要處理污染物以及防止侵蝕，配置地表植物時應注意如下5點：

(1)地表植物須覆蓋生物滯留池整個表面；

(2)在具有延伸高度的生物滯留池內設計高葉密度的植物，有利于有效的水處理；

(3)植物布置均勻密集布置使水流均勻、防止沖刷并在過濾介質內產生均勻的根區；

(4)盡量選用本地植物，并且避免使用有生物入侵風險的植物；

(5)所選植物應能忍耐較長時間干旱和短期淹沒。

3.8.2喬灌木

喬灌木不是生物滯留池所必須，但其能提供舒適、有特色的棲息地，使得整個街區或公園功能完備。配置喬灌木時應注意如下4點：

(1)樹木宜選用本地樹種，樹冠相對稀少，使地表植物獲得陽光和水分；

(2)設計時要考慮樹木的耐旱耐濕能力；

(3)不能選用落葉植物；

(4)且樹木根系宜淺，避免根系瘋長破壞管道。

3.9設計校核

完成前述設計步驟后，應進行生物滯留池設計校核，保證植被不被暴雨沖刷，確保生物滯留池正常運行。

(1)對于較小的降雨（2—10年一遇），水流流速應低于0.5m/s；

(2)對于較大的降雨（50—100年一遇），水流流速應低于2m/s。

若生物滯留池設計時沒有區分不同降雨強度，水流速度應低于0.5m/s。

此外，需要重新校核污染物去除效率是否符合規范，可通過軟件模擬或查閱手冊。

4 施工圖要求 4.1生物滯留池施工設計說明編制要點

①生物滯留池方案的設計計算書，主要包括按照水文和水質目標計算滯留池的面積、調蓄容積、進水口、穿孔排水管、溢流井設計計算等。

②生物滯留池不同深度填料的材質、級配要求。

③生物滯留池不透水層所選材料的規格、材質、強度等技術參數。

④生物滯留池排水盲管、沖洗管規格、材質、強度等技術參數。

⑤生物滯留池種植植物的配置要求。

⑥生物滯留池施工工藝要求，主要包括管道安裝、填料填充和壓實、進水口和溢流口的布置、植物栽培等。

⑦生物滯留池維護管理要求，主要包括沖洗周期和沖洗方法、植物管養和枯枝清理、進出水口清理等。

4.2生物滯留池施工圖圖紙要求

4.2.1生物滯留池斷面布置圖

①生物滯留池在匯水區橫斷面上的位置。

②生物滯留池的出水與市政雨水管渠或周邊水系的關系。

③生物滯留池的進水口和溢流井（口）標高。

4.2.2生物滯留池平面布置圖（可在管線綜合圖上標注）

①生物滯留池的平面位置

②生物滯留池溢流井（口）的位置

③排水盲管的布置、管道連接走向等

④沖洗管口的的位置

4.2.3生物滯留池橫斷面圖

①生物滯留池的入水口和底部標高。

②生物滯留池的上下口寬度和邊坡坡度。

③填料區介質層類型及厚度。

④填料區雨水調蓄高度和溢流口標高。

⑤排水盲管的管徑。

⑥溢流井（口）中心位置。

4.2.4生物滯留池排水盲管大樣圖

①排水盲管連接俯視圖、盲管間距和開孔大小及數量。

②沖洗管位置、管徑、連接方式。

4.2.5生物滯留池進水區大樣圖

①進水口的俯視圖。

②橫剖面圖和縱剖面圖。

③消能系統布置圖

④必要時，預沉池大樣圖

4.2.6溢流井大樣圖

①溢流井（口）的俯視圖和剖面圖

②溢流井（口）的管道連接圖

植草溝設計指南

0.前言

植草溝是通過模擬自然綠地而人為設計和建造的具有可控性和工程化特點的海綿設施。植草溝利用溝渠和植物的協同作用來實現雨水的收集、轉輸以及凈化，是實現徑流總量控制、污染物總量削減、洪峰延緩、地下水補充的重要技術手段。

在氣候溫和、雨量充沛、河網密布、城市化進程較快的地區，植草溝可以發揮重要作用。

1.目標功能

植草溝主要有以下功能：

(1) 轉輸雨水徑流；

(2) 雨水徑流滯蓄；

(3) 徑流污染物削減

(4)補充地下水。

根據其功能可將植草溝分為轉輸型植草溝和滲透型植草溝，轉輸型植草溝主要是起到收集、轉輸雨水徑流的作用，滲透型植草溝主要起滲透、滯蓄、凈化雨水徑流的作用。在海綿城市建設中應優先應用植草溝轉輸雨水徑流。

2.適用條件

下列幾種情況下宜采用植草溝技術：

(1)比較窄的城市道路兩側的機非分隔帶；

(2)建筑落水管斷接口與生物滯留池、濕地或高位花壇等海綿設施之間的雨水徑流轉輸；

(3)小型地塊的雨水徑流收集和轉輸。

3.設計計算 3.1規模計算

在給定設計進出水水質的基礎上，根據各污染物目標去除率，按表3-1可查得植草溝與集水區面積比R。

表3-1各污染物目標去除率與R對應關系

植草溝面積可由式3-1計算：

a=Rx×A (3-1)

式中a—植草溝面積，m2；

Rx—控制性目標污染物去除率所對應的R值，%；

A—集水區面積，m2，下同。

3.2流量確定

根據城市暴雨強度公式（式3-2），在給定重現期下計算設計流量。

3.2.1暴雨強度計算

式中q—暴雨強度，L/(s·hm2)，下同；

P—降雨重現期，a，應取2~10a進行設計，50~100a進行校核;

t—降雨歷時,min，包括地面集水時間t1(10min)和雨水流行時間t2，t2根據實際情況通過計算確定。

3.2.2綜合徑流系數

集水區綜合雨量徑流系數的計算按各地塊滲透性質進行面積加權，具體參照表3-2。

表3-2 不同下墊面的徑流系數

注：以上數據參照《室外排水設計規范》（GB50014）和《雨水控制與利用工程設計規范》（DB11/685）。

3.2.3設計流量計算

設計流量及校核流量按式3-3計算，將各自重現期下暴雨強度分別帶入即可。

Q=α·q·A×10-7 （3-3）

式中Q—設計流量，m3/s;

α—綜合徑流系數;

q—暴雨強度，L/(s·hm2)；

A—集水區總面積，m2。

3.3縱坡和邊坡設計

3.3.1縱坡坡度

植草溝縱坡坡度不應大于4 %，縱坡較大時宜設置為階梯型植草溝或在中途設置消能臺坎。

3.3.2邊坡系數

植草溝寬度的確定應遵循如下原則：保證處理效果、實現轉輸目標、滿足景觀要求、便于維護管理、保障公眾安全。受場地因素限制，植草溝的寬度一般根據城市建設預留地的范圍來確定。邊坡系數取值宜處于0.1~0.25之間。

道路兩側的植草溝邊坡系數通常會受十字路口影響。在不經過交叉路口時，邊坡系數的取值主要考慮維護管理和公眾安全。在交叉路口處，若路面高度高于植草溝邊緣高度，邊坡系數通常應在1/6~1/4之間取值，此時應在路面以下預留排水管道。若路面與植草溝邊緣在同一高程，邊坡系數應取1/9。植草溝高程的選擇應由城市規劃和景觀設計者共同決定，在設計過程中也應參考當?shù)毓�路配套設施設計規范和標準圖集。

3.4斷面尺寸計算

在確定長、寬、邊坡和縱坡系數的基礎上，過水斷面取水力最優斷面，利用曼寧公式并結合具體斷面形式求得植草溝斷面尺寸。

式中Q—設計流量，m3/s;

A1—過水斷面面積，m2;

R—水力半徑，m;

S—渠底坡度；

n—曼寧系數，一般取0.02~0.1。

3.5進水系統設計

3.5.1地表漫流進水系統

地表漫流進水指的是雨水通過路緣與植草溝的高程差自然流入或通過路緣石開口流入植草溝的方式（如圖3-1），一般需考慮在進水口設置消能設施，減少對植草溝的沖刷作用。這種進水系統的優點是雨水能最大程度的與植物接觸，起到良好緩沖作用，具有出色的預處理效果，相應地其轉輸能力相對較弱。

路緣石開口寬度的計算采用寬頂堰公式：

Q=Cw·L·h3/2 （3-5）

式中Q—單個開口設計流量，m3/s;

Cw—流量系數，取1.66；

L—堰寬，即路緣石開口寬度，m；

h—堰上水深，即開口處徑流深度，m。

圖3-1 路緣石的布置形式

3.5.2單點溢流進水系統

單點溢流進水指雨水通過雨水口收集并經過溢流口進入植草溝的方式（如圖3-2）。這種進水系統也要注意盡量減小沖刷效應，可以通過設置消能石或增加植物密度來實現。

圖3-2 溢流進水系統

當采用單點溢流進水時需計算溢流口（進水口）尺寸，其尺寸在設計時需分別按照自由出流和淹沒出流計算，然后取二者中較大的值作為結果。自由出流按照寬頂堰流量公式（3-6）計算，淹沒出流按照孔口出流公式（3-7）計算。由于格柵的阻滯作用，導致進水口過流能力有所降低，在計算中引入阻滯因子B，一般取0.5。

Q堰=B·Cw·L·h3/2 （3-6）

式中Q堰—設計流量，m3/s;

B—阻滯因子，取0.5；

Cw—流量系數，取1.66；

L—堰寬（溢流口呈矩形時即為其周長），m；

h—堰上水深，設計時取植草溝最大水深（即豎向深度），m。

Q孔=B·Cd·A(2·g·h)1/2 ( 3-7）

式中Q孔—設計流量，m3/s；

B—阻滯因子，取0.5；

Cd—流量系數，取0.6；

A— 孔口面積，m2；

g—重力加速度，取9.80 m/s2；

h—水面與孔口中心的高度差，m。

3.6設計校核

3.6.1流速校核

植草溝水流流速應滿足：短重現期（2~10年）降雨事件發生時，流速不應超過0.5 m/s；大重現期（50~100年）降雨事件發生時，流速不應超過1.0 m/s，最大不得超過2.0 m/s。

3.6.2安全校核

考慮到植草溝的開放性所造成的安全隱患，需要對其進行安全校核，植草溝的安全性一般通過其深度與流速之積來評估。在道路兩側人行道旁的植草溝應滿足：

（1）在大重現期降雨事件發生時，溝內水流深度與流速之積小于0.4 m2/s；

（2）邊緣與路面等高的植草溝在交叉路口處水深不超過0.3 m。

3.6.3處理能力校核

在植草溝斷面尺寸及縱坡等參數確定的情況下，比較按照斷面尺寸和長度求得的植草溝面積a1與2.1中求得的a。若a1<a，則處理能力滿足需求；反之則需根據實際做出調整。

3.7植物配置

轉輸型植草溝主要是起到收集、轉輸雨水徑流的作用，植物配置應優先考慮設施的功能性，轉輸型植草溝應選擇滿鋪草坪，最大限度的實現雨水徑流的轉輸。

滲透型植草溝有滲透、滯蓄、凈化雨水徑流的作用，植物配置應遵循以下原則：

（1）應兼顧設施功能和景觀效果相結合，營造三季有花、四季有景的效果；

（2）選擇鄉土樹種為主的植物，提高植物成活率；

（3）選擇具有耐水濕、耐澇、耐旱等生長習性的植物；

（4）選擇吸收能力強，對徑流污染物有一定的凈化效果的植物，特別是氮、磷的去除。

（5）選擇有觀賞性，滿足景觀效果的植物。

圖3-4 滲透型植草溝示意圖

滲透型植草溝的植物配置建議：

（1）路旁綠地：植物配置以垂絲海棠、櫻花、碧桃、紫荊、紫薇、木槿、花石榴、金桂、臘梅、山茶等小喬木為主干樹種，搭配紅葉石楠、毛鵑、小葉梔子、金森女貞、南天竹、紅花繼木、迎春、大花萱草、紅花美女櫻、紅帽月季、大花金雞菊、花葉玉簪、茶梅、常下石竹、紅花酢醬草、金邊麥冬、花葉絡石等灌木、地被，常綠、落葉、觀葉、觀花、觀果不同植物的搭配，凸顯植物的季相變化、層次分明，增加觀賞性。

（2）耐水濕植物：水生美人蕉、黃花美人蕉、西伯利亞鳶尾、黃菖蒲、千屈菜、旱傘草、花葉蘆竹、金葉石菖蒲等。

（3）觀賞草類：矮蒲葦、花葉芒、細葉針茅、紫葉狼尾草、狼尾草、日本血草、金葉苔草等。

4.施工圖要求 4.1植草溝施工設計說明編制要點

①植草溝方案的設計計算書，主要包括按照水文和水質目標計算植草溝的面積、斷面尺寸、邊坡和縱坡、進出水口設計計算等。

④植草溝溢流口(管)材質、強度，格柵規格、材質等。

⑤植草溝種植植物的配置要求。

⑥植草溝施工工藝要求，主要包括管道連接、土壤壓實、進水口和溢流口的布置、植物栽植等。

⑦植草溝維護管理要求，主要包括植物管養和枯枝清理、進出水口清理等。

4.2植草溝施工圖圖紙要求

4.2.1植草溝平面布置圖

①植草溝雨水管網和其他海綿設施位置關系。

②植草溝長度。

③進水口與溢流口數量、間距。

4.2.2植草溝橫斷面布置圖

①植草溝與道路位置關系。

②道路坡度、寬度。

③植草溝橫斷面尺寸。

④雨水管位置、管徑。

4.2.3植草溝縱斷面布置圖

①植草溝縱坡坡度。

②植草溝底部標高。

4.2.4進水系統大樣圖

①若采用表面漫流進水系統，需給出路緣石開口橫、縱剖面圖，注明開口尺寸和高程布置。

②若采用單點溢流進水系統，需給出溢流設施橫、縱剖面圖，俯視圖。

4.2.5植草溝末端與其他設施連接處大樣圖

①俯視圖，各構筑物和管道材質、尺寸。

②橫剖面圖，標明關鍵位置高程，地面高程。

③必要時，縱剖面圖輔助說明。

來源：未來的海綿城市
