專利展播∣一種實現廢水處理零排放的處理方法（201310294530.7）
專利名稱：一種實現廢水處理零排放的處理方法
申請人：華南理工大學
發明人：汪曉軍、袁延磊、林旭龍、崔家琪
專利申請?zhí)枺?01310294530.7
授權時間：2014年9月10日
發明內容：旨在提供一種實現印染廢水近零排放的處理方法，解決現有印染工藝耗水量大、鹽消耗高及廢水有機污染物污染的問題，從而實現廢水中的水與鹽的雙回用。
技術方案如下
步驟（1）常規處理：對印染廢水原液進行物化和生化處理；
步驟（2）深度處理：將常規處理的出水進行臭氧氧化、曝氣生物濾池、活性炭吸附、氯消毒、砂濾、超濾和保安過濾中的一項以上的處理；
步驟（3）膜處理：將深度處理的出水送入納濾或反滲透的膜處理系統進行膜處理，得到淡水和濃水；濃水進入下一處理工序；
步驟（4）濃水處理：將膜處理得到的濃水進行Fenton氧化耦合石灰蘇打法處理，處理后的濃水根據染色需要，確定補鹽量后回用于染色工序。
上述常規處理、深度處理和膜處理均為現有技術常用的處理方法。生化處理包括厭氧處理和好氧處理等。經膜處理得到淡水和濃水，淡水為低COD、低硬度脫離子水，作為工藝水直接回用；濃水為高鹽度高硬度的含一定有機污染物的廢水，經Fenton氧化耦合石灰蘇打法處理后，水中COD、色度與硬度的脫除率都高達80%以上，處理后為低COD、低硬度的軟鹽水，能應用于染色工藝，同時鹽度仍有所保留，按染色的工藝要求，直接補加少量鹽后回用于染色工序，從而實現水與鹽的雙回用。
步驟（4）中Fenton氧化耦合石灰蘇打法處理具體如下：
a．先將硫酸亞鐵和雙氧水加入濃水中，進行Fenton氧化反應，反應過程中將濃水pH值調節為3-4，H2O2/Fe2+摩爾比為0.5-3，F(xiàn)e2+投加量為0.3-3g/L，氧化時間為45-120min；
b．按1500-6500mg/L的投加量將氫氧化鈣加入經Fenton氧化反應后的濃水中，然后再按2500-7500mg/L的投加量將碳酸鈉加入到濃水中。
H2O2/Fe2+摩爾比為1-2。Fe2+投加量為0.8-2g/L。氫氧化鈣投加量為2000-6000mg/L。碳酸鈉投加量為3000-7000mg/L。
步驟（3）的膜處理中，進行膜處理前印染廢水COD＜120mg/L，色度為20-60倍；經過膜處理后得到的淡水COD為5-10mg/L，色度＜2倍，硬度以碳酸鈣計為5-20mg/L；所得淡水直接回用于染色工序、鍋爐補加水、一般洗滌或循環冷卻水。
經步驟（4）處理后的濃水COD＜25mg/L，色度在10倍以內，硬度以碳酸鈣計為5-20mg/L。
步驟（4）中的鹽包括硫酸鈉或氯化鈉，投加量為10-70g/L。
步驟（4）中的染色工序使用的染料為活性染料、酸性染料、硫化染料、分散染料或直接染料。
本發明與現有技術相比，具有如下優點：
（1）處理過程耗能較少，僅需消耗部分電能，無二次污染；
（2）在反滲透或納濾膜前進行預處理與深度處理，降低進入膜系統水的COD值，能保證膜的使用壽命，確保膜法進水水質；
（3）操作簡單、污染物去除效率高，能節約大量水資源，減少了在染色過程中鹽的使用量；
（4）濃水也能回用于印染生產，并且通過Fenton氧化耦合石灰蘇打法處理后濃水硬度和COD均在回用標準以內，但是仍然含有較高鹽度。在染色工序中需要鹽水，因此濃水的回用還能減少鹽的投加量，實現了鹽與水的雙回用，節約生產成本。將大幅提高處理后水的回用率，實現了印染生產企業的近零排放。
成果轉化情況
本發明的濃水回用方法在廣東省互太（番禺）紡織印染有限公司完成了中試，目前已完成了1500m3/d的濃水回用工程化應用設計，并將于2018年9月實施。廣東省江門市某紡織有限公司將于2018年8月采用本專利方法回用印染廢水濃水，提高廢水的回用率。另外，在新疆喀什的兵團草湖產業園印染污水處理廠已采用本發明提出的濃水處理回用方案，提高印染企業在缺水地區水和鹽的回用率。
由于國內許多印染企業與印染工業園，原來環評申請并獲得批準的廢水排放量遠遠低于實際的廢水排放量，必須大幅提高印染廢水的回用率，該專利提供了一個成本低廉，效果可靠的近零排放方案，有廣闊的市場應用前景。
實施案例
Case 1:某印染廠印染廢水處理
（1）常規處理：對印染廢水原液進行物化、厭氧和好氧處理；
（2）深度處理：將常規處理的出水進行臭氧-曝氣生物濾池、砂濾、超濾和保安過濾；
（3）膜處理：將深度處理的出水進行反滲透處理，得到淡水和濃水；淡水直接回用于顏料溶解、鍋爐補加水、一般洗滌或循環冷卻水，濃水進入下一處理工序；
（4）濃水處理：取濃水加入氧化池，然后采用雙氧水為氧化劑，硫酸亞鐵為催化劑對濃水進行Fenton氧化處理，隨后投加氫氧化鈣和碳酸鈉進行石灰蘇打法沉淀脫除硬度。
具體操作如下：
a．先將硫酸亞鐵和雙氧水加入濃水中，進行Fenton氧化反應， H2O2/Fe2+摩爾比為1.5，F(xiàn)e2+投加量為0.75g/L，氧化時間為60min，補加適量的鹽酸控制Fenton氧化時的pH值為3-4；
b．按2500mg/L的投加量將氫氧化鈣加入經Fenton氧化反應后的濃水中，溶液的pH值大于10，然后再按4000mg/L的投加量將碳酸鈉加入到濃水中；
（5）染色：向步驟（4）處理后的濃水中補加32.8mg/L硫酸鈉，使?jié)馑赜糜谌旧ば颉?/span>
上述處理中，經反滲透處理的淡水水質與濃水經Fenton氧化耦合石灰蘇打法沉淀處理前后的水質如表1所示。

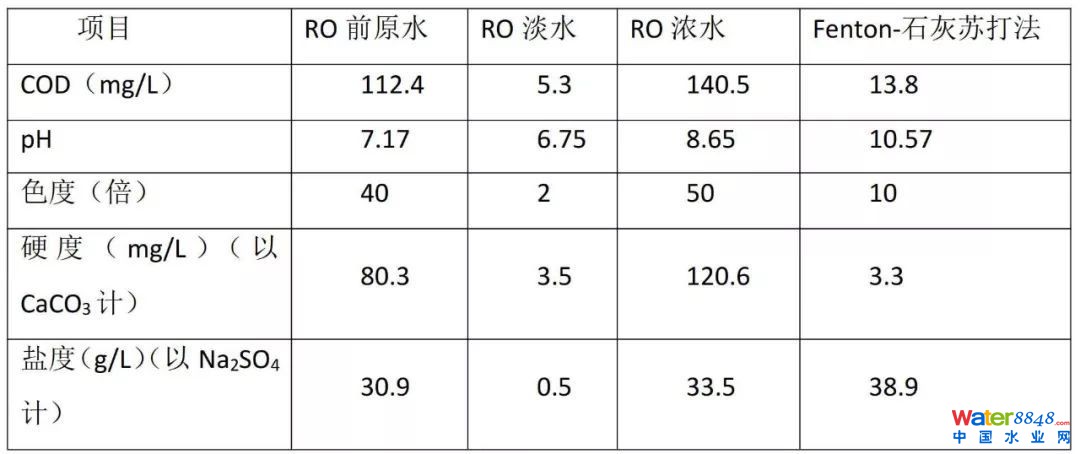

表1 反滲透（RO）處理前后及濃水經Fenton氧化耦合石灰蘇打法沉淀處理前后的水質
經處理后的淡水及經Fenton石灰蘇打法處理后的濃水完全回用于染色。
染色布料選用32S棉＋40D氨綸 180㎝×160g/㎡，染料選擇活性染料SRB型染料進行染色，染料選擇活性黃SRB o.w.f和活性紅SRB o.w.f，鹽水所需硫酸鈉濃度為60g/L。染色溫度為60℃，染色時間為90min，浴比為1:10。色差低于1則認為能用于染色。
淡水與經Fenton氧化耦合石灰蘇打沉淀處理的濃水與生產用水染色情況比較如表2所示。
表2 淡水與經Fenton氧化耦合石灰蘇打法處理后的濃水回用于染色情況
|
項目 |
淡水 |
處理后濃水 |
|
色差(與自來水染色對比) |
<0.3 |
<0.4 |
|
硫酸鈉補加量(g/L) |
60 |
32.8 |
Case 2：某印染廠印染廢水處理
（1）常規處理：對印染廢水原液進行物化、厭氧和好氧處理；
（2）深度處理：將常規處理的出水進行臭氧-曝氣生物濾池、砂濾、保安過濾；
（3）膜處理：將深度處理的出水進行反滲透處理，得到淡水和濃水；淡水直接回用于顏料溶解、鍋爐補加水、一般洗滌或循環冷卻水，濃水進入下一處理工序；
（4）濃水處理：取濃水加入氧化池，然后采用雙氧水為氧化劑，硫酸亞鐵為催化劑對濃水進行Fenton氧化處理，隨后投加氫氧化鈣和碳酸鈉進行石灰蘇打法沉淀脫除硬度。
具體操作如下：
a．先將硫酸亞鐵和雙氧水加入濃水中，進行Fenton氧化反應， H2O2/Fe2+摩爾比為0.5，F(xiàn)e2+投加量為0.3g/L，氧化時間為45min，補加適量的鹽酸控制Fenton氧化時的pH值為3-4；
b．按1500mg/L的投加量將氫氧化鈣加入經Fenton氧化反應后的濃水中，溶液的pH值大于10，然后再按2500mg/L的投加量將碳酸鈉加入到濃水中；
（5）染色：向步驟（4）處理后的濃水中補加12.3mg/L氯化鈉，使?jié)馑赜糜谌旧ば颉?/span>
上述處理中，經反滲透處理的淡水水質與濃水經Fenton氧化耦合石灰蘇打法沉淀處理前后的水質如表3所示。

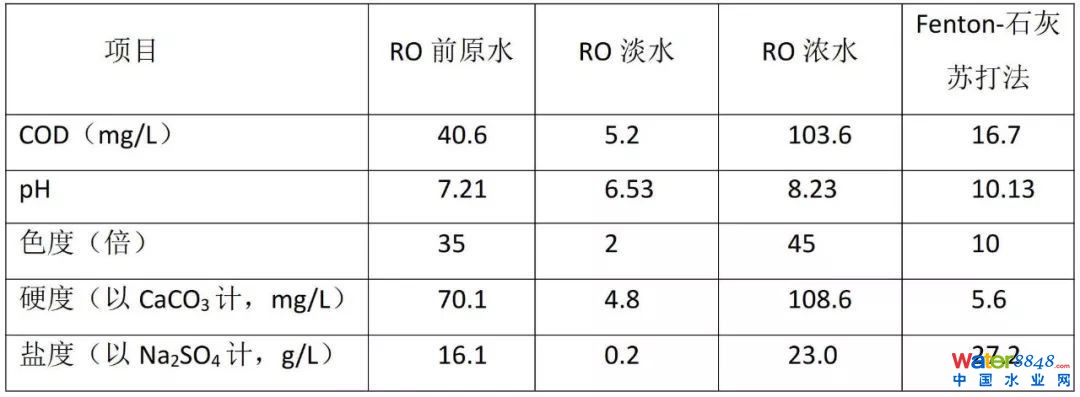

表3 反滲透（RO）處理前后及濃水經Fenton氧化耦合石灰蘇打法沉淀處理前后的水質
經處理后的淡水及經Fenton石灰蘇打法處理后的濃水完全回用于染色。
染色布料選用100D滌綸+40S棉180㎝×150g/㎡，染料選擇分散染料進行染色，染料選擇分散黃（hfw-6g）o.w.f與分散上青o.w.f，鹽水所需硫酸鈉濃度為40g/L。染色溫度為130℃，染色時間為30min，浴比為1:10。色差低于1則認為能用于染色。
淡水與經Fenton氧化耦合石灰蘇打沉淀處理的濃水與生產用水染色情況比較如表4所示。
表4 淡水與經Fenton氧化耦合石灰蘇打法處理后的濃水回用于染色情況
|
項目 |
淡水 |
處理后濃水 |
|
色差(與自來水染色對比) |
<0.4 |
<0.6 |
|
硫酸鈉補加量(g/L) |
40 |
12.3 |
Case 3：某印染廠印染廢水處理
（1）常規處理：對印染廢水原液進行物化、厭氧和好氧處理；
（2）深度處理：將常規處理的出水進行氯消毒、砂濾、保安過濾；
（3）膜處理：將深度處理的出水進行反滲透處理，得到淡水和濃水；淡水直接回用于顏料溶解、鍋爐補加水、一般洗滌或循環冷卻水，濃水進入下一處理工序；
（4）濃水處理：取濃水加入氧化池，然后采用雙氧水為氧化劑，硫酸亞鐵為催化劑對濃水進行Fenton氧化處理，隨后投加氫氧化鈣和碳酸鈉進行石灰蘇打法沉淀脫除硬度。
具體操作如下：
a．先將硫酸亞鐵和雙氧水加入濃水中，進行Fenton氧化反應， H2O2/Fe2+摩爾比為3，F(xiàn)e2+投加量為3g/L，氧化時間為120min，補加適量的鹽酸控制Fenton氧化時的pH值為3-4；
b．按6500mg/L的投加量將氫氧化鈣加入經Fenton氧化反應后的濃水中，溶液的pH值大于10，然后再按7500mg/L的投加量將碳酸鈉加入到濃水中；
（5）染色：向步驟（4）處理后的濃水中補加12.3mg/L硫酸鈉，使?jié)馑赜糜谌旧ば颉?/span>
上述處理中，經反滲透處理的淡水水質與濃水經Fenton氧化耦合石灰蘇打法沉淀處理前后的水質如表5所示。

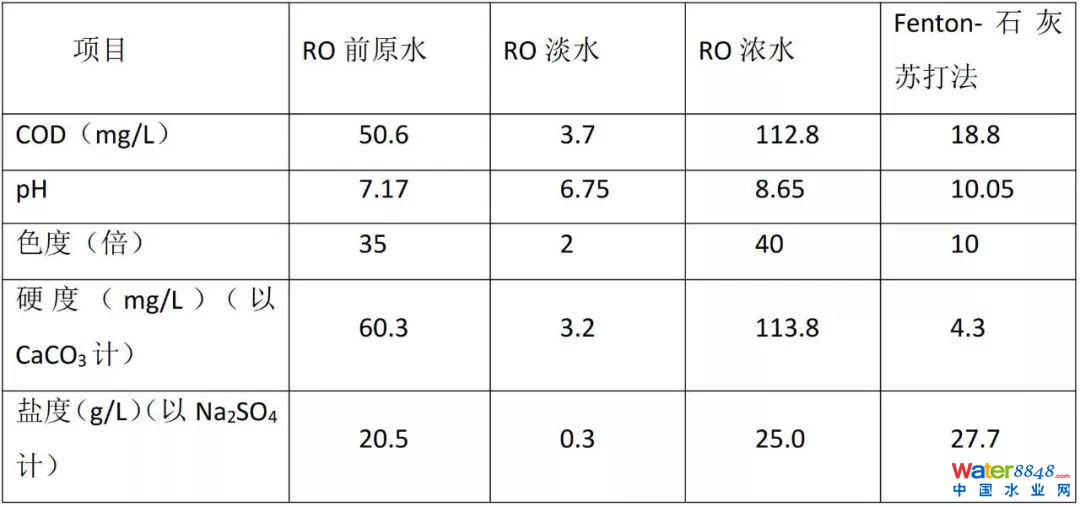

表5 反滲透（RO）處理前后及濃水經Fenton氧化耦合石灰蘇打法，沉淀處理前后的水質
經處理后的淡水及經Fenton石灰蘇打法處理后的濃水完全回用于染色。染色布料選用100D滌綸+40S棉180㎝×150g/㎡，染料選擇分散染料與活性染料混染，染料選擇Dianix 紅玉o.w.f與Procion紅XL o.w.f，鹽水所需硫酸鈉濃度為60g/L。染色溫度為60℃，染色時間為30min，浴比為1:10。色差低于1則認為能用于染色。
淡水與經Fenton氧化耦合石灰蘇打沉淀處理的濃水與生產用水染色情況比較如表6所示。
|
項目 |
淡水 |
處理后濃水 |
|
色差（與自來水染色對比） |
<0.3 |
<0.7 |
|
硫酸鈉補加量（g/L） |
60 |
21.1 |
