給排水（消防）施工圖審查要點及施工中的常見錯誤圖解
作為一名專業的給排水工程師，不僅僅需要有繪圖與識圖能力，施工圖審圖也是必不可少的一項技能，而你對施工圖審圖又有哪些技巧方法呢？跟隨小編一起來看看建筑給排水施工圖審查要點都有哪些？
其實，施工圖會審是一項極為細致的技術工作.其綜合性很強。要審核好圖紙.除了審圖者認真看圖外，還與審圖者自身素質有關。
審圖者的綜合素質，包括對設計圖看圖能力；對各相關設計、施工規范的理解和認識；對施工工藝和施工方法現場經驗的積累；對建筑、結構的認識；對給排水專業相關邊緣專業的認識；對建筑設備的交叉施工及各種管道綜合布置的避讓的處理。
哇，作為一名施工圖審查者，需要這么多素質能力呢，你怕了嗎？反正我是沒有怕的。我有訣竅，跟我一起來學吧。
只要我們在工程實踐中不斷地提高以下幾點知識和技能，就一定能提高審圖水平，更多預見性地解決施工圖中存在的問題確保工程質量。
現將建筑給排水、消防、人防工程供水系統審圖的幾個大原則和按圖紙目錄分述的要點介紹如下。
01
審圖的原則
(1)設計是否符合國家有關技術政策和標準規范及《建筑工程設計文件》編制深度的規定。
(2)圖紙資料是否齊全.能否滿足施工需要。
(3)設計是否合理.有無遺漏。圖紙中的標注有無錯誤。有關管道編號、設備型號是否完整無誤。有關部位的標高、坡度、坐標位置是否正確。材料名稱、規格型號、數量是否正確完整。
(4)設計說明及設計圖中的技術要求是否明確。設計是否符合企業施工技術裝備條件。如需要采用特殊措施時.技術上有無困難.能否保證施工質量和施工安全。
(5)設計意圖、工程特點、設備設施及其控制工藝流程.工藝要求是否明確。各部分設計是否明確.是否符合工藝流程和施工工藝要求。
(6)管道安裝位置是否美觀和使用方便。
(7)管道、組件、設備的技術特性，如工作壓力、溫度、介質是否清楚。
(8)對固定、防振、保溫、防腐、隔熱部位及采用的方法、材料、施工技術要求及漆色規定是否明確。
(9)需要采用特殊施工方法、施工手段、施工機具的部位要求和作法是否明確。
(10)有無特殊材料要求，其規格、品種、數量能否滿足要求，有無材料代用的可能性。
02
審圖要點總說明
(1)設計說明應包括設計依據、設計范圍，給排水、消防各個系統扼要的敘述，管材及接口、閥門及閥件、管道敷設、管道試壓、防腐汕漆、管道及設備保溫等內容。
(2)主要設備、材料表中的水泵、水處理設備、水加熱設備、冷卻塔、消防設施、衛生器具等的造型是否安全合理。
(3)管道、設備的防隔振、消聲、防水錘、防膨脹、防伸縮沉降、防污染、防露、防凍、放氣泄水、固定、保溫、檢查、維護等是否采取有效合理的措施。
(4)是否按消防規范的要求設置了相應的消火栓、自動噴水滅火、氣體滅火、水噴霧滅火、滅火器等系統和設施，消防水量計算是否合理。
(5)是否選用了淘汰產品。
給排水平面圖
(1)生活水池、水箱是否為獨立的結構型式。
(2)給水管道與水加熱設備及可能引起回流的衛生設備的連接是否有防止回流污染的措施。
(3)生活給水泵房的位置是否避開了有防振或有安靜要求的房間。水泵機組，吸、壓水管支架及機房墻體頂板是否采取了隔振或消聲措施。
(4)有無廁所.盥洗室布置在餐廳、食品加工、儀器儲存及變配電等有嚴格衛生要求用房的上層。
(5)地下污水泵井是否設置密封井蓋和通氣管。
(6)選用的水加熱設備及其布置、敷設是否考慮了檢修要求。
(7)管道的布置、敷設是否滿足規范要求。
水消防、人防部分平面圖
(1)建筑物內不同用房或公共場所滅火設施的選擇是否恰當，有無遺漏的地方。
(2)消防水池、高位水箱及消防水泵房是否滿足規范要求。
(3)消火栓及自動噴灑頭、水泵接合器的布置是否滿足規范要求。
(4)需要水幕分區或配合防火卷簾分區處是否按規范要求設置了相應的水幕設施。
(5)消防電梯是否設置了排水設施。
(6)寒冷地區.無采暖地下車庫有結凍可能的水消防管道是否有合理可行的防凍措施。
(7)滅火器的造型與布置是否滿足規范要求。
(8)當有人或防空地下室時.給排水設計應符合人防設計有關規范及當?shù)厝朔乐鞴懿块T的要求。

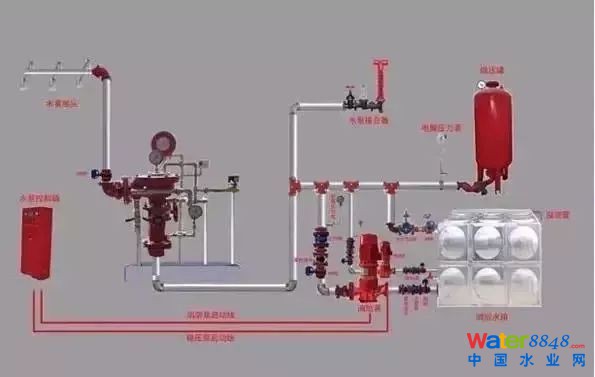

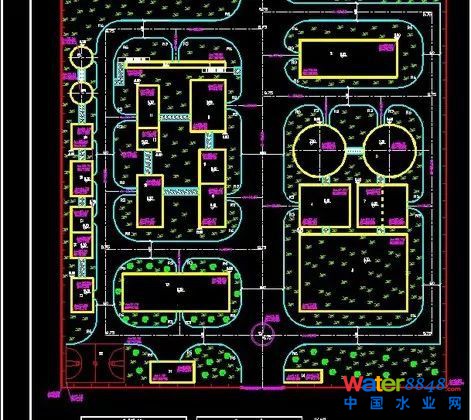

總平面圖
(1)消防專用或生活共用的室外給水管是否按規范要求連成環狀管網.室外消火栓、水泵接合器的布置是否符合規范的要求。
(2)入市政污,雨水管接合井的管徑、標高是否合適。
(3)化糞池、污水池等與埋地生活用水儲水池的距離是否不小于10m.當不滿足時.是否采取了防止污染生活用水儲水池水質的有效措施。
給水系統圖
(1)高層、低層建筑的給水區是否符合規范要求，最不利用水處的水壓能否得到保證。
(2)給水管道的連接是否存在回流污染問題。
(3)水池、水箱至生活飲用水點的供水管上是否按規定采取了安全可靠的一次防污染措施。
(4)按規定需設中水的項日，是否設置了中水處理與供水系統，中水水量是否平衡。
熱水系統
(1)熱水供水分區是否與給水分區一致，熱水供水壓力能否與冷水壓力平衡，（單獨使用冷水或熱水者除外)。
(2)其中熱水供應系統是否設置了有效的循環系統，高層建筑的熱水系統采用減壓閥分區時能否保證各區循環系統的正常工作。
(3)公共浴室是否設有水溫穩定和節水措施。
(4)系統上是否設有防膨脹泄壓用的安全閥，膨脹管(或膨脹罐)，伸縮節，固定支架等附件。是否設有防止和減緩管道和設備結垢、銹蝕的裝置。
排水系統
(1)排水系統是否采用了雨、污分流;雨水斗及其布置是否符合要求。
(2)污水立管底部的排水橫管的連接是否滿足規范要求.或采取單獨出戶的措施。
(3)水管是否按規范要求設置通氣管及檢查口、清掃口。
消防系統
(1)消防水池和屋頂消防水箱的儲水容積是否符合規定.當消防、生活合用水池、水箱時.有無保證消防水量不被動用的措施。
(2)消防滿足規范要求.系統上是否有減壓、泄壓等安全使用和保證滅火效果的措施.有無消防水泵的自檢措施。
(3)消防水泵及增壓設備是否滿足規范要求。
(4)室內消火栓管網是否按規范要求連成環狀.環狀管網的引入管是否不少少兩根.管網上閥門的布置是否滿足規范要求。
(5)屋頂是否設試驗用消火栓、自動噴水滅火系統各層末端是否設有終端放水試驗裝置。
(6)消火栓與自動噴水滅火系統管徑是否合理。
(7)寒冷地區、地卜不采暖車庫是否采用干式或預作用自動噴水滅火系統。
(8)消防水泵接合器的設置是否滿足規范要求。
施工圖審圖注意事項
(1)看設計總圖時要審核總設計用水量是否配合.以及當?shù)氐钠骄畨号c選用的管徑是否合適。以及水質的潔凈程度.要考慮水垢積聚減小管道流量的發生.所以進水總管應在總用水量基礎上加大一級管道。要核對管道與其他管道或建筑物有無影響和妨礙施工.是否需要改道。
(2)在看單位工程的施工圖時.主要是看給水系統透視圖。在審核中主要應檢查管道設置是否合理.水表設置的位置是否便于查看和檢修.要進行局部檢修時是否有了控制的閥門.配置的衛生器具是否經濟合理。
(3)對于大型公共建筑、高層建筑給水施工圖.要審核有無單獨的消防用水系統。而它不能混在一般用水管道中它應有中一獨的閥門井中，單獨管道，單用閥門。放置閥門井的位置是否便少啟閉.便少檢修.周圍有無障礙物.以確保消防時緊急使用。
(4)對設計所選用的排水管、材料、排水系統相配合的衛生器具.審圖時可以對所用材料的利弊提出問題或建議.可供設計或使用單位參考。
(5)根據使用情況可審核管徑大小是否合適.如一些公共衛生間由于目前使用條件及人員的復雜.其污水總立管管徑不能按通常幾個蹲位來計算。有時設計DN 100的管徑.往往需要加大到DN 150.使用上才比較方便.不易被堵塞。
(6)對排水室外部分進行審核.主要是管道坡度是否注明.坡度是否足夠。污水管匯流彎處是否設置檢查井.其深度是否足夠。還應注意檢查井的位置.是否會污染環境及影響易受污染的地下物。
(7)土建圖與給排水施工圖互相校核的內容主要是標高。上下層房間使用功能相同.防止上部房間為廚衛.下部為住房。這樣損去了房間的完美.一旦以上部廚衛間漏水.就會嚴重影響下部房間的使用。同時也要防止將外立管設置于陽臺處.既不便與安裝更重要是影響美觀。
(8)給排水管穿梁時在某些部位會影響結構。因?yàn)榕潘艽┻^梁時要占用一個管道位置.使梁的截而減少.削弱了梁的強度。特別是陽臺外懸臂挑梁的根部.不允許有排水管穿過.否則無法保證懸臂的強度，留下安全隱患。
圖解給排水工程施工中那些曾經犯的錯！

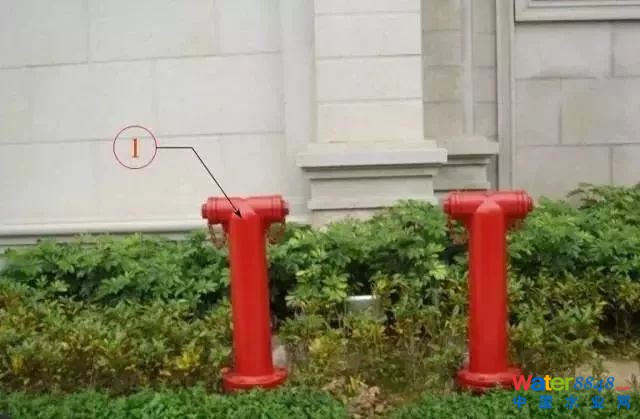

①消防接合器應標注有系統，區域標識。
①②泳池泵房的設備應布置在100~150㎜ 的設備基礎上，周邊還應有環形水溝，匯集后排向集水井。
①對夾式蝶閥不應直接與軟接頭連接，而應有一段過渡法蘭短管。
②管道支架未油面漆處在半成品狀態下交工。
①管道立管穿過樓板無安裝套管。
①選用地板漆使機房地面更加美觀（不建議使用瓷磚鋪貼，因收口太多工藝難而處理。
②機房布置留有足夠的維修操作通道。
③按水泵的用途分類標識。
④每臺設備均有環形小溝然后匯總到大溝至集水井。今機房干爽整潔。

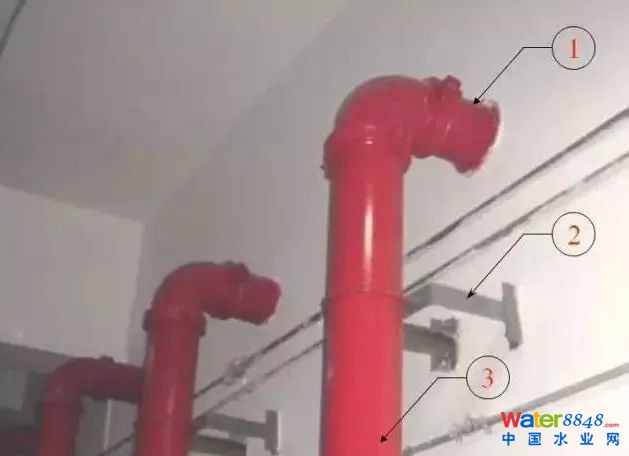

①管件不直接安裝在墻體，符合要求，過墻處的套管與墻體平齊，且同心度符合要求。
②管道轉彎處布置支架合理。
③管道油漆整潔，無滴痕，與支架的分色無相互污染現象。

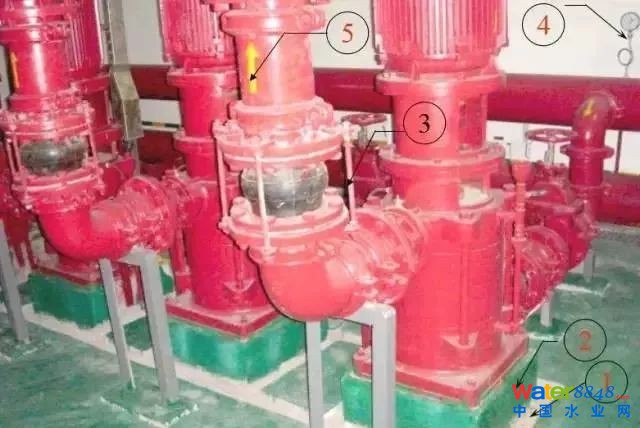

①水泵的環型水溝布置方法。
②設備基礎應高出地面100~150㎜。
③軟接頭拉桿的正確安裝方法。
④壓力表安裝無加裝截止閥或旋塞閥，壓力表回形管應加工成Ф狀。
⑤管道應有明確的標識，內容有介質流向，系統名稱，使用區域。

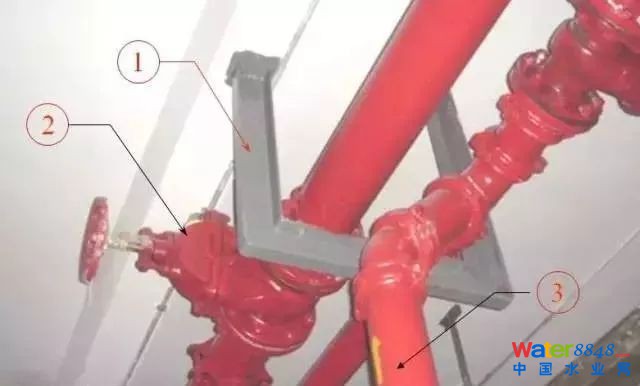

①管道支吊架符合要求，工藝性較好，在閥門邊100~200㎜ 處布置合理。卡碼鉆孔尺寸準確。螺栓外露2~5螺距符合要求。
②帶開啟標志的暗桿閘閥（消防系統允許使用）
③管道安裝工藝合理、美觀。
①②③三角型支吊架的使用正確，且布置在彎頭，閥門處位置準確。
④在轉彎處應增加支吊架。
⑤⑥⑦油漆分色美觀，消防管使用紅色，排污管使用黑色，支吊架使用灰色，且互不污染，但應增加管道的標色。
①消防噴淋系統增加100mm寬的黃色色環，方便與消火栓系統區分。
②③④在管道轉彎處，三通處安裝支吊架，位置準確合理。
①明桿閘閥，（消防系統允許使用的閥門）安裝完成后應在螺桿上涂上潤滑油脂。
①支吊架安裝牢固可靠，且油漆后安裝，油漆分色整潔。
②反吊式長碼應比普通卡碼螺栓直徑加大一號，并應安裝墊圈及雙螺母，卡碼外露螺紋為2~5個螺距，卡碼鉆也尺寸準確。
③卡箍安裝方向一致。

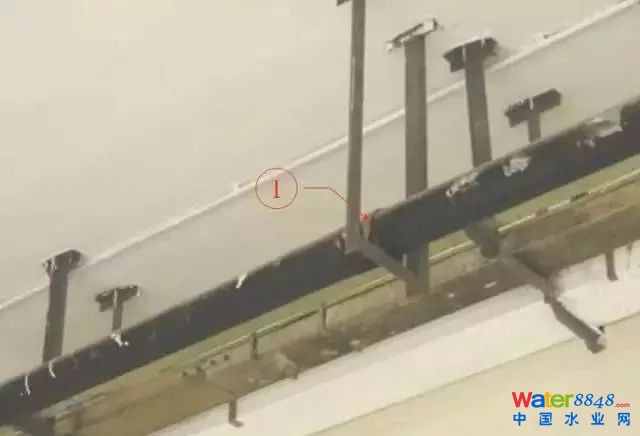

①支吊架未油漆就安裝，而且安裝歪斜。
②支吊架用風焊開孔，而且開孔中心距錯誤，長碼外露過長（應為2~5螺距）
①支吊架選型錯誤，以至支承力不夠，如受外力影響會受破壞。應選用三角型加強支吊架。
②卡碼中心距開孔尺寸錯誤，且螺栓處露過長，應外露為2~5個螺距。

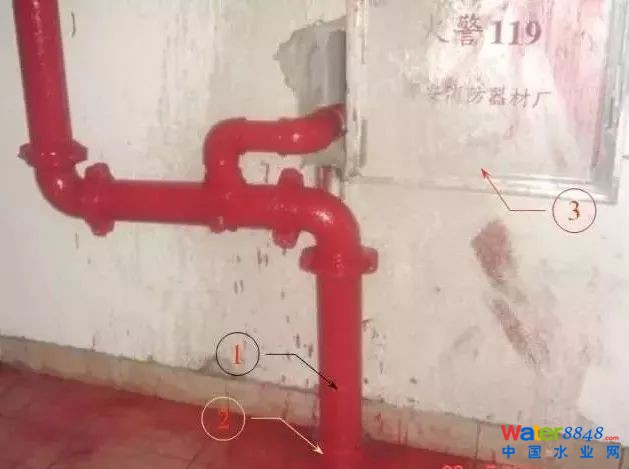

①管道油漆對環境污染嚴重?zé)o做好產品保護。
②過樓板套管與套管偏心且外露過長（應為20mm）套管與管道間隙充填無工藝性。（應填充麻絲后在套管頂?shù)撞考s20~30mm處填充水泥，并呈45度收口）
③消防栓箱無做好產品保護（門應在所有工程接近尾后再安裝為宜。）
①過墻預留套管過短（應與墻體平齊+5mm）套管中心與管道中心偏移，有防水功能的套管應做防水翼環，不應油漆，套管內的填充材料應為不燃材料。
②支吊架選用合理，安裝位置合理（離彎頭處約150mm）

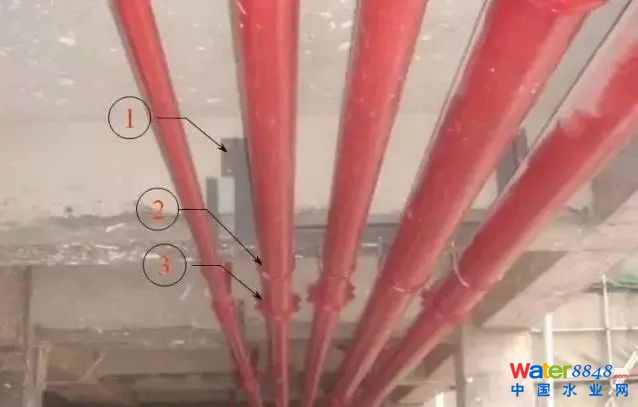

①②支吊架選用合理，卡碼安裝位置正確，但螺栓外露偏長。
③卡箍管件安裝方向一致。
①承插式鑄鐵和轉法蘭連接正確接法。
①球墨承插式鑄鐵管不得與鍍鋅鋼管承插式直接連接，應使用過渡管件（如加鑄鐵法蘭短管與鍍鋅鋼管法蘭連接）。

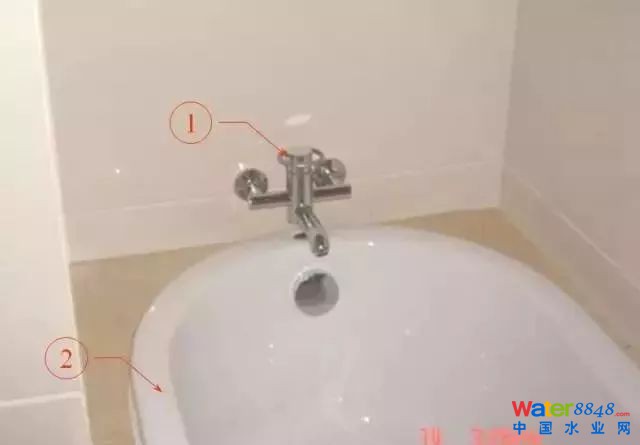

①浴缸龍頭出水口離墻角380mm，高度580mm，允許偏差±5mm。
②浴缸安裝應使用座漿法，即用30%和水泥70%的細水加少量水（以用手拿起能散為準）鋪在浴缸底部作墊層的做法。
①②杯盤給水口高于地面400mm，冷熱水口中距200mm，允許偏差±5mm。
①座廁給水口中偏左200mm，標高100mm，允許偏差±5mm。
②座廁底座螺栓必須用膠帽遮蓋，潔具安裝均用不銹鋼螺栓固定。
①熱水管道支承必須采用難燃PVC絕緣卡碼。

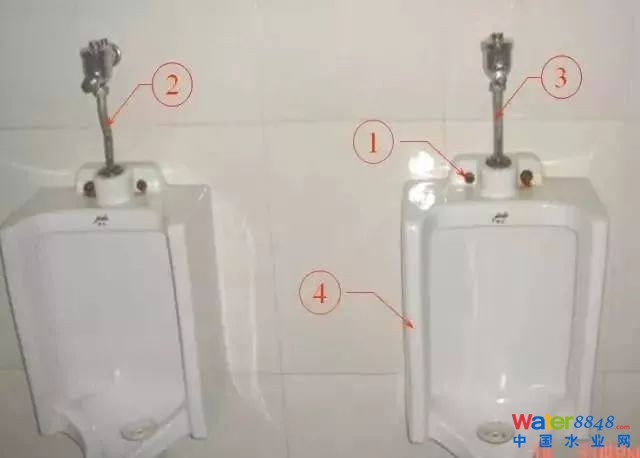

①衛生潔具安裝裝應使用不銹鋼，膨脹螺栓。
②沖水閥中心與潔具心偏差
③沖水閥中心潔具中心對中
④衛生潔具安裝應符合：1、坐標：單獨器具允許偏差10mm，成排器具允許偏差5mm，2、標高：單獨器具允許偏差±15mm，成排器具允許偏差± 10mm，3、器具水平度允許偏差2mm，垂直度允許偏差3mm。
①室外馬路邊鋪設的供水管必須安裝在馬邊緣500mm，深度700mm（管面算）范圍內。

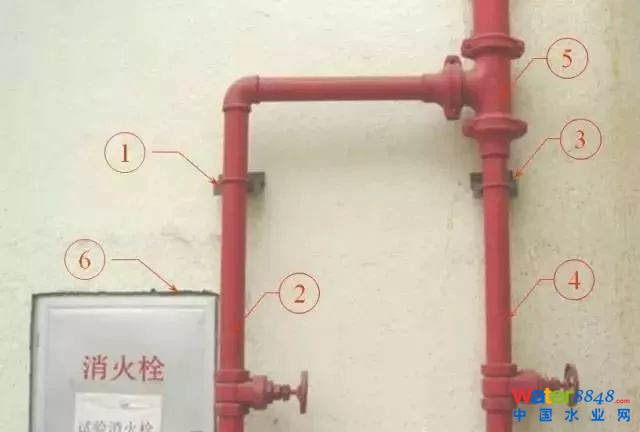

①該部位支架應安裝在離彎頭150mm左右處。
②④在閥門部位應設置支架。
⑤主管上應選用溝槽式三通而不是機械式三通，以避免降低立管的機械強度。
⑥消防栓箱體應橫平豎直，誤差1mm/m。
①管井管道布置整齊美觀。

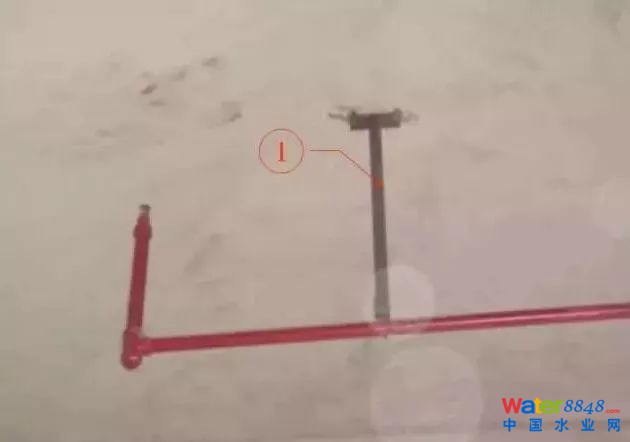

①末端支架噴頭距離邊遠，規范為350~700mm之間，宜為500mm較合適。

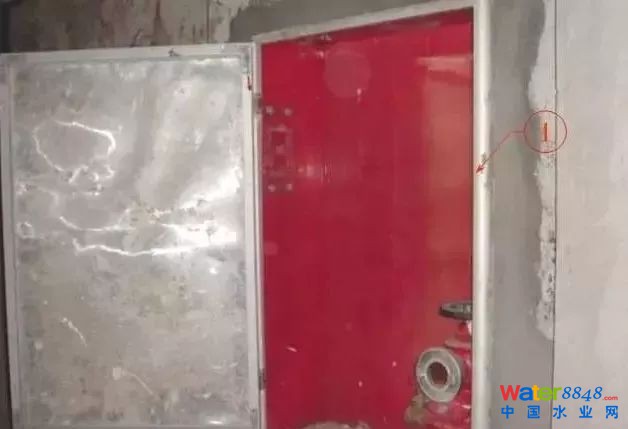

①消火栓箱與批蕩尺寸配合準確，建議箱門做成分體可伸縮型，箱體做好產品保護，保證消火栓箱體完好地交付使用。
①下沉式（面盆，底盆）洗手盆給水口高于地面450mm，冷熱出水口中距200mm，允許偏差±15mm。

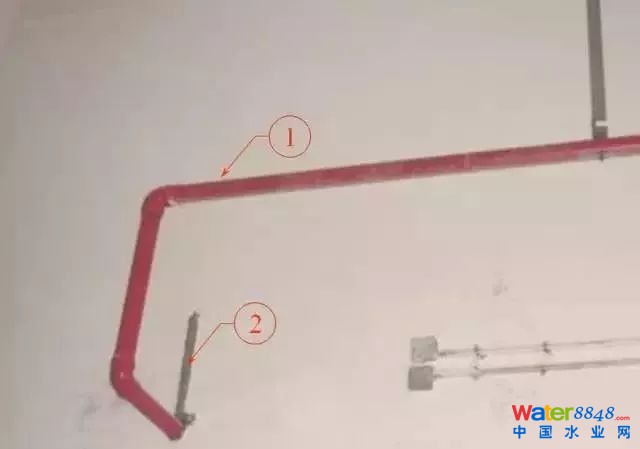

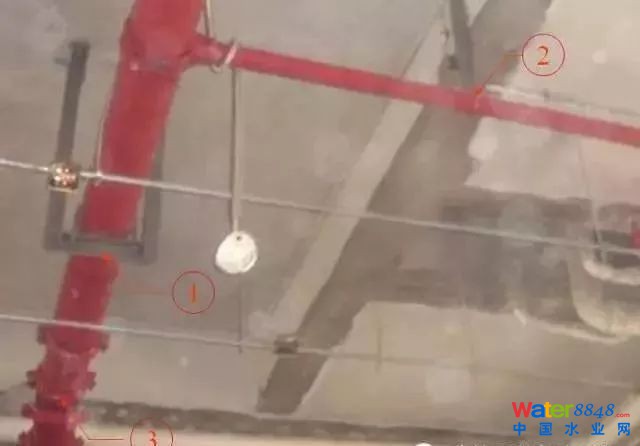

①彎頭部位應增加支吊架。
②盡量避免這種支架布置方法（因?qū)Π惭b套管不利）。

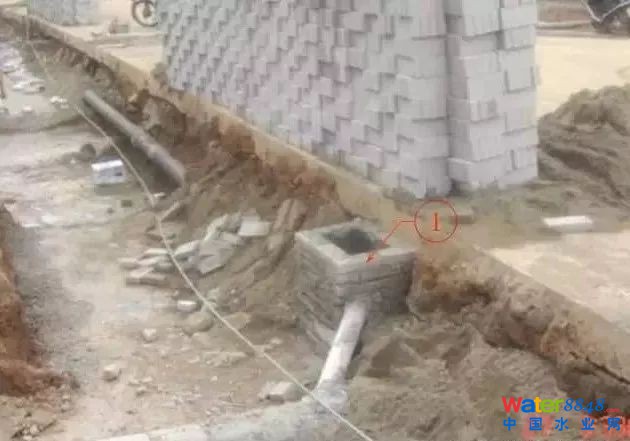

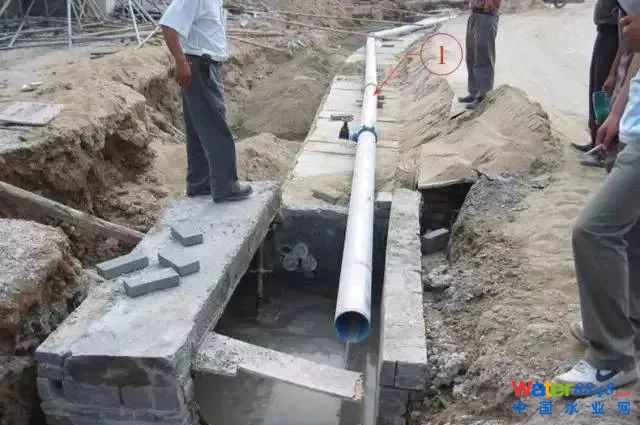

①室外供水管應沿路邊(500㎜范圍內)敷設,埋設深度在700㎜以上。
①室外供水管應沿路邊(500㎜范圍內)敷設,埋設深度在700㎜以上。

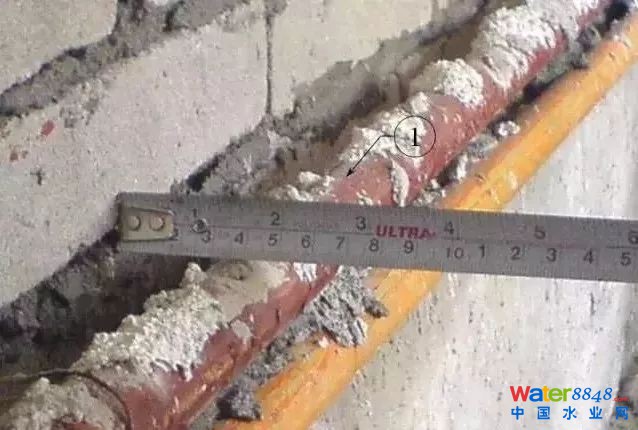

①室內衛生間暗敷管應近貼墻體敷設局部凸處應作局部打鑿處理。
