北京市高安屯污泥處理中心工程處理規模約1850t/d，采用熱水解-厭氧消化-板框脫水工藝，是亞洲最大的采用該工藝的污泥處理中心。通過對污泥接收系統、熱水解系統、厭氧消化系統、板框脫水系統及沼氣脫硫系統進行優化設計，使得該污泥處理中心在方便運行管理、保證施工質量等方面有了進一步提高，進而強化了污泥穩定性、減量化、無害化和資源化的處理目標。

1污泥處理中心工程概況

北京市城區污水處理廠日產污泥約6000多t（含水率按80%計），本著大廠污泥就近在廠內進行處理，中小廠污泥外運進行集中處理的原則，高碑店、小紅門、槐房等大廠在廠內建設污泥處理廠處理本廠污泥。其他廠的污泥（主要為海淀區、朝陽區部分污水處理廠）外運至高安屯污泥處理中心進行處理，處理規模約1850t/d（含水率按80%計），有機質含量55%~70%。采用熱水解+厭氧消化+板框脫水工藝，處理后的污泥含水率為60%，可作為園林、林地等用泥。該工程的實施強化了污泥穩定化、減量化、無害化和資源化的處理目標。

1.1建設目標

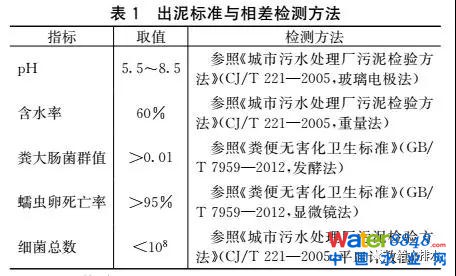

根據現有標準，并參考今后污泥土地利用的要求，確定污泥處理標準見表1。

1.2工藝流程

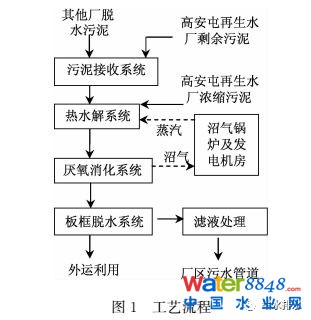

工藝流程及平面布置詳見圖1、圖2。

外廠污泥（約1700t/d）送至污泥處理中心，與高安屯再生水廠的部分剩余污泥混合漿化，含水率調制85%左右進入熱水解系統，出泥經稀釋和冷卻，達到含水率90%~92%和溫度53℃左右，進入?yún)捬跸�化池進行消化，消化后的污泥脫水到含水率60％以下外運。脫水濾液收集處理后排入廠區污水管道。產生的沼氣經脫硫處理送至沼氣鍋爐發電機房，鍋爐燃燒沼氣產生的蒸汽供熱水解使用，其余沼氣可用于發電。

2工藝設計優化

2.1污泥接收系統設計優化

污泥接收系統由卸料間、污泥接收車間組成，設置接收倉4套，單套容積130m³，緩沖料斗及雙螺旋輸送機4套，柱塞泵4套，單套輸送能力75m³/h，壓力64bar（1bar=0.1MPa）。

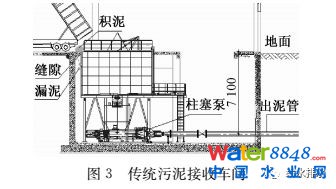

傳統的設計存在一定缺陷，其一，泥車卸泥時部分污泥堆積在卸料平臺，積泥從縫隙掉入下部空間，既影響環境，也不利于運行管理；其二，由于出泥管壓力大，且輸送污泥含固率高，會出現泥管檢修的可能，柱塞泵后出泥管為埋地管，埋深通常在7m左右，造成檢修維護困難且費用高（如圖3所示）。

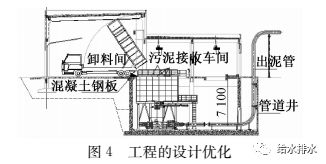

高安屯污泥接收系統對此部分進行設計優化，在卸泥處增設混凝土鋼板并設置一定坡度，既可對泥車進行限位，也杜絕積泥現象。同時在接收車間外墻設置管道井，管道井與車間相通，泥管經管道井直接接出地面，檢修維護方便，維護費用低（如圖4所示）。

2.2污泥熱水解系統設計優化

污泥熱水解系統由污泥緩存料倉間、熱水解單元及熱交換車間組成。

污泥緩存料倉目的是儲存污泥接收車間及水廠濃縮污泥。設置4座料倉，單座有效容積為400m³，料倉包含雷達波料位計、破拱滑架、卸料螺旋、液壓動力站等配套設備。

熱水解單元目的加強污泥的生物可降解性，提高消化池產氣率，殺滅病菌和蛔蟲卵，實現了污泥的無害化。熱水解的蒸汽由沼氣鍋爐供應，蒸汽消耗為0.95~12m³/tDS。熱水解單元由4條處理線組成。每條線處理能力為93tDS/d，含漿化罐1個，容積42m³；反應罐6個，單個容積12.5m³；閃蒸罐1個，容積42m³。設計反應周期為120~165min。

熱交換車間作用是將熱水解單元處理后的污泥進行冷卻和稀釋處理。內設一次換熱器4臺，單臺散熱量1150kW，熱泥流量47.6m³/h；冷卻水換熱器，2臺，單臺散熱量3700kW；一次稀釋水泵，3臺，2用1備，單臺流量15~40m³/h，揚程68m；二次稀釋水泵，2臺（1用1備），單臺流量15~40m³/h，揚程68m。經冷卻和稀釋后，含水率為90%~92%，溫度為53℃左右。

熱水解單元會產生大量的高濃度臭氣，其成分復雜，呈酸性且具有腐蝕性，該氣體除含有水分外，還含有VOC等成分。本工程對此部分進行設計優化，設計1根DN100的不銹鋼管將熱水解產生的不可凝氣體冷卻后送至消化池內處理；同時在管路的低點設置1個125L的冷凝儲罐收集管路中的冷凝水，通過負壓泵送裝置將冷凝水加入污泥管道中。

2.3厭氧消化系統設計優化

厭氧消化系統是污泥實現減量化、穩定化和資源化的主要環節。設計規模370tDS/d，分2組，每組4座，共8座，單座池容為11500m³。含水率為92%，消化時間15d左右，消化溫度38~40℃。設計沼氣產率為185~315m³/tDS。每座消化池設立軸式槳葉攪拌器1臺，池內物料的溫度控制采用池外循環冷卻方式，每座消化池對應1套循環冷卻單元，污泥循環泵連續將消化池內的熱污泥送至泥水熱交換器降溫后再返回消化池。

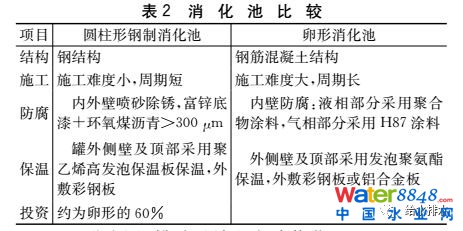

國內大中型污泥處理中采用的消化池外形多為圓柱形、卵形等，高安屯污泥處理中心設計采用圓柱形鋼制消化池，與傳統卵形消化池的比較（以本設計單池有效容積為基準）見表2。

2.3.1進出泥、排砂及放空方式優化

傳統圓柱形消化池一般采取上下進泥、底下出泥，中部下端低洼部分為放空排砂的方式（如圖5所示），這種方式，整個池內液體混合較好，無死區，但排砂效果不理想。

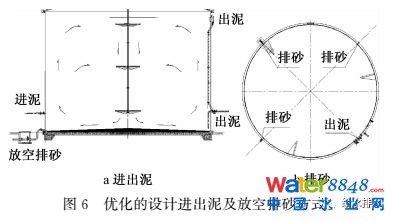

高安屯項目在傳統基礎上進行優化設計，對進、出泥、排砂及放空方式做了優化。采用底部進泥、下部排泥與上部排泥相結合的運行方式。消化罐底部中間高出池邊0.5m左右，池心向周邊形成一定的坡度，且在攪拌器流態作用下，泥砂易沉積在周邊，因此在周邊最低處均勻設置3處排砂管，必要時對消化池進行清空排砂（如圖6所示），有效排出池底沉砂；也可通過上部溢流出料口排泥，溢流出料口同時具有水封功能，能夠保證罐內沼氣不會泄漏到罐外產生危險，同時也使罐內保持恒定的液位。

2.3.2沼氣中H2S含量控制的優化

污泥消化產生的沼氣中H2S含量較高，后續沼氣脫硫運行費用較高，由于FeCl3可有效抑制H2S從沼氣溢出，本工程優化設計，在熱交換車間設置FeCl3投加系統，將FeCl3投加在熱水解后污泥消化池前的污泥管道中，減少沼氣中H2S含量。設鐵鹽儲罐2套，單套有效容積25m3；加藥泵4臺，單臺流量120L/h，揚程6bar。

2.4污泥板框脫水系統設計優化

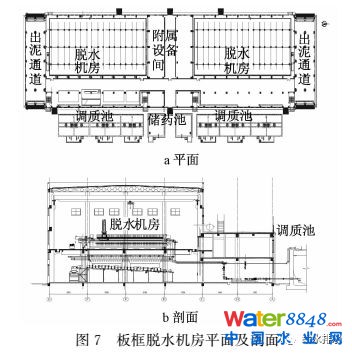

板框脫水系統用于對污泥進行脫水處理，是污泥處理流程中最后一個環節。板框脫水系統設計規模320tDS/d。主要包括調質池、儲藥池、脫水機房、附屬設備間、出泥通道（如圖7所示）。

調質池18座、FeCl3儲藥池3座，均設于脫水機房外。通過向污泥調質池中加入FeCl3調理劑，對消化后污泥進行調理，改善污泥脫水性能。設有加藥系統3套，每套含加藥泵6臺（單臺Q=20m3/h,H=20m）；設有PAM加藥系統3套，每套含稀釋水箱1座，稀釋泵、補水泵各2臺及絮凝制備系統1臺，制備0.5%PAM溶液，PAM溶液加入高低壓進泥泵前泥管上的靜態混合器，與調質池內污泥在管道中混合。

脫水機房分A、B座2座，共設有板框脫水機24臺（處理能力18t/d，過濾面積800m2），18用6備；高低壓進料泵24組（低壓流量120m3/h，壓力60m，高壓流量40m3/h，壓力120m）；壓榨系統3套。

板框脫水機的工作流程為進料-壓榨-反吹-卸料4步。首先通過低壓進料泵將污泥泵入壓濾機，當進料壓力穩定在0.6MPa左右時，再通過高壓進泥泵進料；進料完畢后，啟動壓榨系統對污泥進行擠壓脫水，壓力2.2MPa；壓榨結束后，壓榨水回流到壓榨水箱，壓濾機中的殘留污泥通過壓縮空氣反吹回調質池，同時將膜腔內的濾液吹回濾液收集管道。反吹結束后，翻板打開，推板退到最后端，濾板被拉開，腔室中濾餅掉落到下部帶式輸送機上。泥餅被送至2臺破碎機，破碎后粒徑小于30mm，并通過泥裝車外運利用。

2.4.1壓榨系統優化

本設計考慮到北京污泥中有機質含量較高，且有未運行熱水解而直接脫水的工況可能，脫水較穩困難。為達到滿意的脫水效果，需更長的壓榨時間，在實際運行中壓榨時間甚至翻倍，從而導致壓榨水池儲量嚴重不足，本工程設計時適當擴大壓榨水池有效容積，設計壓榨水池有效容積79m3，以保證不同工況下脫水的正常運行。

2.4.2沖洗系統排水的優化

壓濾機工作一段時間后，濾布的孔隙內會堵塞一些固體顆粒，影響過濾效果，這時啟動沖洗系統（分為3組，每組包括柱塞式?jīng)_洗泵3臺，2用1備，10m3沖洗水箱1座）對濾布進行清洗，水壓為6MPa。洗布廢水被翻板接住，通過兩側的沖洗水槽匯集進入濾液總管排出。

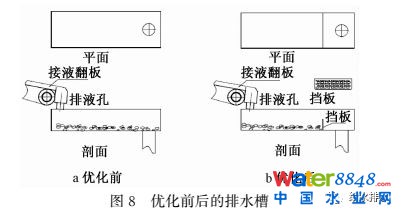

洗布廢水通常為泥水混合物，污泥容易堵塞傳統沖洗水槽下料口，本設計在傳統的基礎上對此部分進行設計優化，增設泥水分離裝置，以保證廢水正常排放，見圖8。

2.5沼氣系統

沼氣產量與污泥有機質含量有關。沼氣產量為6.84~11.62萬m3/d，根據消化系統產生的氣量不同，沼氣可以經過球形雙膜氣柜緩存，或進入脫硫設備處理后送至沼氣鍋爐房和發電機房利用。沼氣系統主要由球形雙膜氣柜、干式脫硫設備、燃燒器、鍋爐發及電機房組成。

2.5.1球形雙膜氣柜

球形雙膜氣柜共3座，體積按平均日氣量25%進行設計，每座儲氣量8500m3，工作壓力1.5kPa。氣柜頂部設超聲波探頭以測算沼氣儲量，氣柜沼氣管路上設有水封結構的安全閥，以保護內膜不超壓。

2.5.2干式脫硫塔

干式脫硫設備共4組，每組2座脫硫塔，單座處理能力1000m3/h。干式脫硫塔采用高效氧化鐵作為脫硫劑。進口H2S濃度小于1000ppm，處理后沼氣內硫化氫含量小于50ppm，送至沼氣鍋爐發電機房。

2.5.3燃燒器

本工程燃燒器為自動控制暗火式燃燒器。燃燒器燃燒溫度在500~1200℃，主要在沼氣利用系統方式出現故障、或不能利用全部沼氣時，燃燒掉系統內部分或全部沼氣。設燃燒器3臺，單臺處理能力1600Nm3/h，進氣壓力0.5~1kPa。

2.5.4沼氣鍋爐及發電機房

沼氣鍋爐及發電機房設置燃?xì)?沼氣雙燃料蒸汽鍋爐4臺，3用1備，單臺制備蒸汽能力為6t/h，蒸汽壓力1.25MPa，所產生的蒸汽供熱水解及廠區采暖使用。多余沼氣可用于發電，依據季節的變化，用于發電的沼氣量為總產氣量的33%~36%，約3.36~3.84萬m3/d，可發電量為3630~4148kW,進行測算可滿足泥處理中心31.8%~36.2%的用電量。

3運行效果

本項目已于2017年10月初試運行，試運行以來各項指標均達到設計要求。其中:沼氣產率（有機質含量約65%）為288~302m3/tDS，泥餅pH7.0~7.5；泥餅含水率不大于60%；處理后H2S濃度為不大于45ppm。

4結論

熱水解-厭氧消化-板框脫水工藝實現了污泥的穩定化、減量化、無害化和資源化的處理目標，符合我國能源節約和清潔能源的發展戰略。該工程的實施運行，使熱水解厭氧消化工藝在污泥集中處理工程建設中具有可行性，同時為類似工程的設計建設及運行提供了借鑒。

微信對原文有刪減。原文標題“北京市高安屯污泥處理中心工程設計及優化”；作者：劉議安、田宇、馬遷、黃鷗；作者單位：北京市市政工程設計研究總院有限公司北京城市排水集團有限責任公司。刊登于《給水排水》2018年第8期。
