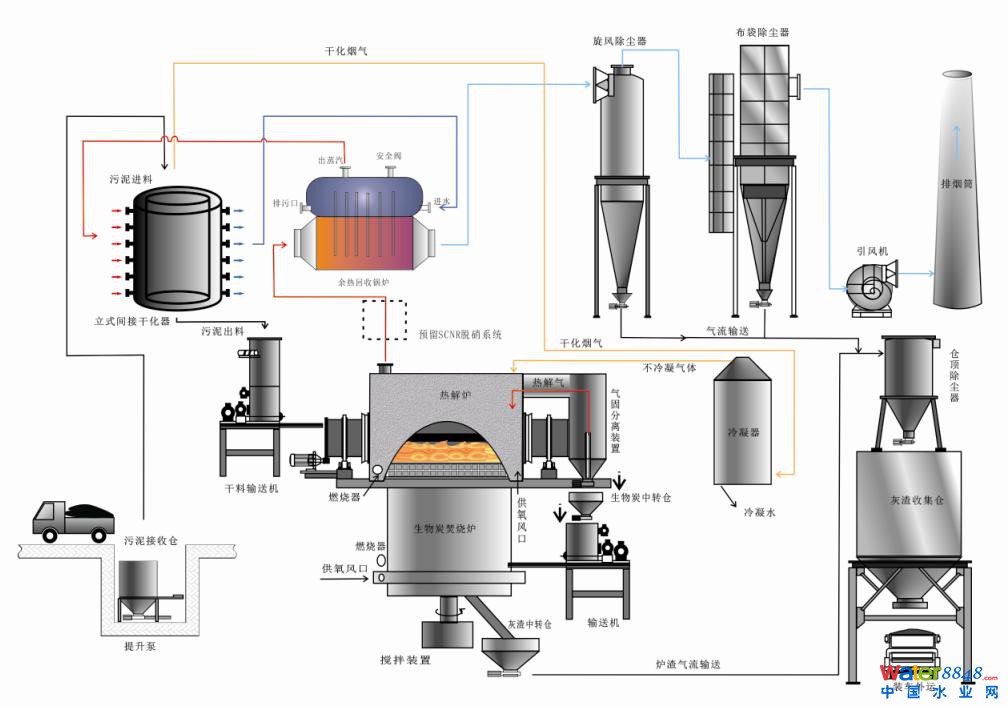

1、脫水污泥由運泥車運至污泥接收倉；

2、脫水污泥由提升泵輸送至干化器，通過間接加熱，在干化器內實現加熱和干化；干化后污泥通過氣固分離裝置，固相進入干料輸送機料倉，氣相含有大量水蒸汽，經冷凝器冷凝脫水后不凝可燃?xì)庖�至熱解爐膛作為熱源循環利用；

3、污泥進入熱解爐進行熱解，熱解后生物炭進入生物炭焚燒爐提取可用熱量，混合氣進入熱解爐膛燃燒，從熱解爐引來的燃燒后熱煙氣進入余熱回收裝置，產生蒸汽迅速返回至間接干化器夾層，通過間接加熱對污泥進行干化，干化后蒸汽變?yōu)闊崴�回用，引風機抽出的煙氣經尾氣處理系統清潔凈化后，達標排放；

4、生物炭經脫氫、碳化、冷卻處理后集中至灰渣收集倉，裝車外運進行綜合利用。
