編者按：作為國內首個采用康碧熱水解+厭氧消化工藝的大型污泥升級改造項目，北京排水集團小紅門熱水解厭氧消化系統已運行兩年多。對這兩年熱水解、厭氧消化、板框脫水的生產和技術指標進行了系統介紹，并與主要設計值進行對比。熱水解處理后的污泥含水率穩定，鏡檢顯示活性污泥破壁效果明顯，消化產氣量、有機物分解率、板框脫水后泥餅含水率等指標均優于設計指標。沼氣品質較好，但廠內利用有限，需進一步考慮沼氣的綜合利用問題。同時，針對除渣、除砂裝置運行效率低，熱水解系統稀釋水用量較多等問題，提出優化建議。

作者簡介：宋曉雅（1971—），女，河北石家莊人，大學學歷，教授級高級工程師，先后參與高碑店、小紅門、槐房、高安屯等污水廠消化系統的啟動調試，參與高碑店、延慶康莊、小紅門再生水等污水和再生水系統的調試運行工作。

熱水解厭氧消化，是當今國際上市政污泥處理的主流技術。國內從2015年開始，引進國外先進技術，建設和運轉了一批采用熱水解厭氧消化工藝的污泥處理設施。其中，小紅門熱水解厭氧消化項目（以下簡稱小紅門項目）是國內第一個采用康碧熱水解+厭氧消化的泥區升級改造項目。2016年7月18日啟動，截至2018年7月18日該項目已穩定運轉兩周年。

1.

改造與設計

1.1改造前設計

小紅門項目位于北京市朝陽區南四環東路小紅門污水處理廠內，是泥區升級改造項目。改造前的泥區污泥處理能力為150tDS/d，原設計中初沉污泥和剩余污泥分別單獨濃縮后混合，經厭氧消化進入脫水機，脫水后泥餅含水率80%。消化池設計進泥量3000m3/d，沼氣產量30000m3/d。運行溫度35℃，采用沼氣攪拌。消化池產生的沼氣，用于驅動沼氣拖動鼓風機，冬季可用于廠內供暖。多余的沼氣利用廢氣燃燒器燒掉。但在實際運行中，只濃縮剩余污泥，初沉污泥不濃縮。進消化池的只有初沉污泥。即，經消化處理的初沉污泥和濃縮處理的剩余污泥均到脫水前混合，進行帶式壓濾脫水。消化池進泥量1200～3000m3/d，消化池產氣量為12000～30000m3/d。

改造前主要設施有1座濃縮脫水機房、5座卵型消化池（單池有效容積12000m3）、3座沼氣柜（單座容積4500m3）等。

1.2改造后設計

2016年小紅門項目泥區實施升級改造。改造后的污泥消化系統設計處理能力900t/d（以含水率80%的泥餅計），沼氣產量45000m3/d，有機物分解率≥40%（當污泥中有機物含量在60%以上，且COD/VS比例在1.4以上，有機物分解率≥45%；當污泥中有機物含量在45%以上，有機物分解率≥40%）。消化池運行溫度39～41℃。全部熱水解污泥消化后，板框脫水含水率≤60%。

改造后的小紅門泥區主要以處理本廠污泥為主，還少量處理車載外接污泥。本廠污泥全部經過預脫水。本廠預脫水后污泥和外接污泥在料倉混合。進入熱水解+厭氧消化+板框脫水工藝。板框脫水濾液經厭氧氨氧化系統處理后，尾水排到污水處理廠（小紅門污水處理廠設計處理能力60×104m3/d）進水泵前池。

改造后保留利用原有消化池（使用4座消化池）、沼氣柜，更新沼氣攪拌用壓縮機，新增3條熱水解生產線（單線處理量為60tDS/d，單線最大處理量為90tDS/d）、1座板框脫水機房、1座蒸汽鍋爐房等。

2.

整體回顧

為減少對水區運行影響，在熱水解、厭氧消化和板框脫水三個工藝板塊中，板框最先運行，其次是厭氧消化，最后是熱水解。以熱水解啟動為項目啟動標志；以厭氧消化運行效果為項目主要衡量標準。

以2017年3月9日為時間節點，忽略運行準備期的工作，將兩年運行回顧分為啟動穩定期（2016年7月18日—2017年3月8日）和全面運行期（2017年3月9日—2018年7月18日）兩部分。需說明的是，由于化驗及取樣原因，導致部分時間段數據存在不連續的情況。

3.

啟動穩定期

3.1熱水解啟動

3.1.1進泥

啟動時，熱水解進泥為濃縮后預脫水的剩余污泥，進泥平均含水率為87.1%。采用剩余污泥，一方面是急于驗證熱水解對活性污泥破壁的實際效果，另一方面，也是考慮到剩余污泥直接脫水比較困難。污泥經熱水解后，平均含水率為91.8%。熱水解處理后出泥溫度為101~107℃，還需降溫，方可進入消化池。

圖1 熱水解進、出泥含水率變化

3.1.2熱解效果

污泥熱水解過程可細分為以下4個過程：污泥絮體結構的解體、污泥細胞破碎和有機物的釋放、有機物的水解和有機物發生美拉德反應。相應的，對于熱水解前后污泥性狀的變化，實際生產中采用微生物鏡檢、理化兩類指標進行監測。

微生物鏡檢，就是采用常規的水處理使用的電子顯微鏡，觀察熱水解前后的細胞形態變化，如細胞絮體結構是否解體和觀察污泥細胞是否破碎。

圖2 熱水解前后微生物鏡檢（目鏡×物鏡，10×20）

理化指標，就是檢測熱水解前后SCOD、氨氮等變化，主要是檢測有機物的釋放和水解。這兩類指標，在現場均易于操作且檢測方便。

表1 熱水解前后SCOD和氨氮變化

3.2消化池

3.2.1進泥

啟動初期，由于熱水解分階段提升處理負荷，熱水解處理泥量較少，此時消化池進泥為初沉污泥和熱水解后污泥。初沉污泥含水率平均為96.8%；熱水解后污泥平均含水率91.8%。隨著熱水解處理量的提升，消化池中初沉污泥比例越來越少，逐步被熱水解污泥所取代，直至消化池進泥全部為熱水解污泥。

圖3 啟動時消化池進泥情況

3.2.2產氣量的變化

啟動階段，消化池進泥中有未經熱水解處理的污泥和經過熱水解處理的污泥兩種物料。且這兩部分物料的比例不固定。生產中采用噸干泥產量（m3/tDS）來比較不同物料的產氣情況。從圖4看出，在熱水解啟動之前，噸干泥產氣量平均為200m3/tDS，隨著熱水解泥量增加，噸干泥產氣量的數值也增加；待消化池進泥全部調整為熱水解污泥時，噸干泥產氣量提升并穩定在350m3/tDS左右。

圖4 消化池啟動階段進泥物料及產氣量變化

4.

全面運行期

在全面運行階段，主要分析數據為2016年3月9日—2018年7月18日的運行情況。

4.1外接污泥

小紅門項目外接污泥主要以吳家村和盧溝橋為主。吳家村占46%，盧溝橋占27%。外接污泥平均量為213t/d，污泥含水率約81%。前期由于外接設備磨合，接收泥量較少，約30天后外接污泥量開始穩定。在2017年9月高安屯污泥處理啟動后，小紅門項目原來承接的酒仙橋、肖家河、清河、高安屯等污水處理廠的污泥分流到高安屯污泥處理中心。

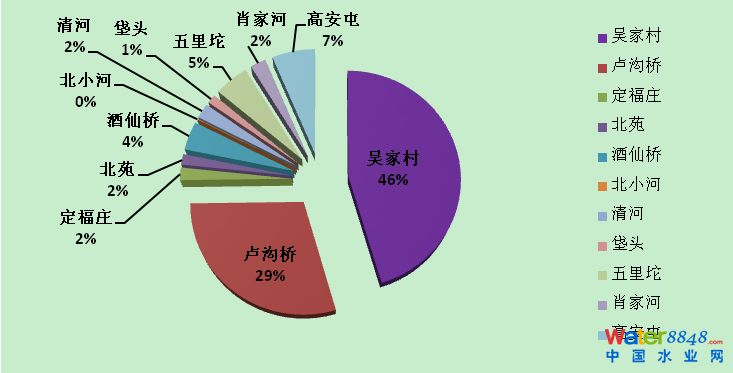

圖5 外接泥量情況

4.2 熱水解

4.2.1處理量

熱水解共3條生產線，日常運轉2條生產線，平均日處理量為117tDS/d，為設計負荷（180tDS/d）的65%。

與設計量相比，處理量較少的主要原因一是流域內水量分流到槐房廠，本廠自產泥量少；二是外接污泥少。清河等外接污泥，逐漸分流到新近投產運行的槐房和高安屯等污泥處理中心。

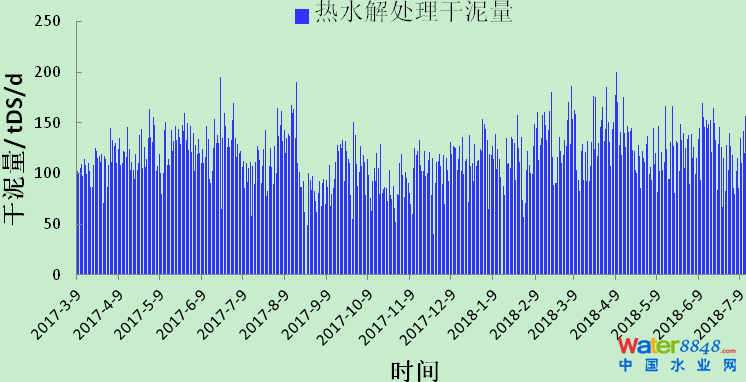

圖6 熱水解處理干泥量

4.2.2沼氣耗量

熱水解生產需要蒸汽。蒸汽來自消化池產的沼氣驅動的蒸汽鍋爐。生產中引入熱水解噸干泥沼氣耗量(m3/tDS)指標。運行時段內，熱水解進泥含水率平均為86.99%，噸干泥沼氣耗量平均為158.4m3/tDS。

圖7 熱水解沼氣消耗量

4.2.3稀釋水用量

熱水解運行中需要添加稀釋水。水源為污水處理廠深度處理出水。稀釋水分為一次稀釋水和二次稀釋水。一次稀釋水有兩個添加點，分別是漿化罐前和閃蒸罐之后。添加前在漿化罐前，主要是稀釋污泥，提高污泥的流動性，一般用管道壓力控制添加量；添加在閃蒸罐后的一次稀釋水，主要是降低閃蒸后的污泥溫度，一般閃蒸后的污泥為103~110℃，經過添加稀釋水后，能降到87℃以下，一般采用按出泥比例添加；二次稀釋水添加在一級換熱器之后，也是主要降低污泥溫度，稀釋氨氮濃度，吸收工藝氣冷凝水，一般也是按比例添加。

從稀釋水用途看，多用于污泥降溫。稀釋水用量多，熱水解出泥含水率增加；稀釋水用量少，污泥流動性差，在冬季易出現管線堵塞。

運行時段內，熱水解平均處理量為117tDS/d，一次稀釋水平均添加量為647t/d，二次稀釋水平均添加量為294t/d。從稀釋水用量分布看，熱水解一次稀釋水用量較多。

4.3消化池

4.3.1進泥

從2017年3月9日開始全面運行階段，消化池的進泥中逐漸增加外接污泥。剛開始接收外接污泥時，由于外接污泥來源和含水率變化較大，導致消化池進泥含水率不穩定。隨著稀釋水、換熱系統調整，消化池進泥逐步穩定下來。消化池進泥含水率平均為93.5%，進泥有機分平均值為58.4%。

4.3.2消化效率

運行時段內，消化池內污泥脂肪酸（VFA）平均為552mg/L，堿度（ALK）平均值為6052mg/L，氨氮平均值為1532mg/L。酸堿比＜0.1。有機物分解率平均45.06%，超過設計目標值40%。分解單位公斤有機物沼氣產量為1.17m3/VSS，消化池有機負荷為1.35kgVSS/（m3·d）。

與改造前相比，改造后的有機物分解率45.06%要略低改造前51%，但與小試裝置40℃時混合污泥熱水解厭氧消化的有機物分解率46%非常接近。改造后的消化池分解單位公斤有機物沼氣產量1.17要優于改造前的0.93kgVSS/（m3·d）。與國內其他消化項目相比，消化池的有機負荷基本一致，但是與國外項目6.1～8.8kgVSS/(m3·d）和常規厭氧消化2～6kgVSS/(m3·d）相比，還有進一步提升的空間。

圖8 消化池理化指標變化

圖9 消化效率主要衡量指標

4.3.3沼氣產量

運行時段內，沼氣產量約40319m3/d。平均值為352m3/tDS。超過設計目標值222m3/tDS。與熱水解啟動穩定觀察期的產氣量350m3/tDS基本一致。

圖10 沼氣產量

4.3.4沼氣成份

沼氣中甲烷含量（體積分數）平均為60%。沼氣中硫化氫含量（體積分數）為0.135%。

圖11 沼氣成份

4.3.5沼氣利用

從運行時段看，沼氣產量約40319m3/d，其中用于生產蒸汽消耗量約18150m3/d，沼氣富余量約22000m3/d。富余的沼氣，現況用于沼氣拖動鼓風機約7219m3/d。供暖季節，供熱的熱水鍋爐已經采用沼氣作為氣源。由于現況沼氣拖動鼓風機（3臺）使用年限超過10年，設備故障較多，利用的沼氣量有限，出現即使在供暖季，沼氣的富余量也較多。現況剩余沼氣通過廢氣燃燒器燒掉。

圖12 沼氣利用

4.4板框脫水

板框脫水藥劑使用的是復合藥劑，平均藥劑投配率（t/tDS）為11.4%。

板框脫水后泥餅pH值約在7左右。平均泥餅含水率＜60%，達到設計值。

按照工藝設計，板框濾液進入北排自主研發的紅菌技術--厭氧氨氧化設施處理后，尾水排放到污水處理廠泵前池。目前，由于厭氧氨氧化設施正在調試，處理的板框濾液量較少，現況板框濾液大部分排放到污水處理廠泵前池。

圖13 板框脫水的主要指標

5.

問題及對策

5.1 砂渣預處理

在實際生產中，雖在初沉污泥管線上設置了旋流除砂器和滾筒格柵裝置，進行砂、渣和雜物去除，但由于砂、渣去除系統普遍運行不夠穩定，出現砂渣雜物等進入污泥料倉，堵塞漿化罐和閃蒸罐的排泥泵，堵塞污泥管道上的流量計、壓力計等。2018年3月，小紅門項目首次實施熱水解生產線大修，對罐體泄空檢查時，發現反應罐的蒸汽噴嘴出現不同程度的磨損，懷疑與進泥砂渣雜物有關。

對于砂渣雜物堵塞等，建議加強現況污泥區域內的除渣、除砂等設施設備的精細運行。如進行除渣量和除砂量的計量統計；加強設備的維護維修等。

5.2熱水解優化

熱水解污泥在進入消化前，需要稀釋和降溫。目地在于降低污泥溫度以保護消化池進泥泵運行，降低污泥粘度以及避免氨濃度過高對厭氧消化產生抑制等。這就需要添加稀釋水。但是，稀釋水的大量添加，降低了消化池進泥的含固量，導致消化池進泥的含水率較高，導致消化池有機負荷較低。

建議今后開展生產性試驗，統籌考慮熱水解前的預脫水機系統，結合外接污泥處理量、稀釋水量等，優化熱水解系統的稀釋、降溫等功能。

可考慮采用本廠未預脫水的剩余污泥替代少量一次稀釋水，在漿化罐內進行污泥稀釋，能減少部分預脫水藥劑電耗等費用；可考慮評估換熱器換熱能力與稀釋水的用量。通過減少稀釋水用量，提高消化池進泥的有機負荷，增加總產氣量。可考慮熱水解系統各類換熱系統產生的低溫余熱的綜合利用。

6.

結論

小紅門項目，自2016年7月18日至2018年7月18日運行兩年期間，從啟動到全面運行，熱水解厭氧消化系統整體運行平穩。

①沼氣產氣量大于350m3/tDS，超過設計值222m3/tDS。

②有機物分解率＞45%，超過設計值40%。

③板框脫水后泥餅含水率＜60%，達到設計標準。

④建議采用生物鏡檢等作為熱水解生產運行監控指標。

⑤建議用未預脫水的剩余污泥替代部分一次稀釋水，綜合評估換熱器換熱能力與稀釋水用量，通過減少稀釋水用量，提升消化池進泥有機負荷，增加總產氣量。進一步加大熱水解換熱系統低溫余熱的利用。

本文發表于《中國給水排水》2018年11月第22期“運行與管理”欄目。

本文參考文獻標準著錄格式如下：

宋曉雅.小紅門污泥熱水解厭氧消化項目運行兩周年之回顧[J].中國給水排水，2018，34（22）：116-122.

SongXiaoya. Review of biennial operation of Xiaohongmen thermal hydrolysis anaerobic digestion system[J].China Water & Wastewater, 2018，34（22）：116-122(in Chinese).
