導讀：污水處理廠尾水水質的提升在水環境質量改善中起到日益重要的作用，而人工濕地具有投資省、運行費用低、景觀效果好等優點，對于尾水水質的提升具有良好的應用前景。目前，我國尾水型人工濕地正步入快速應用期。尾水型人工濕地分為塘-表、塘-床、（塘）-床-表、強化預處理型四種常見類型，分析了各種類型工藝的特點，并介紹了實際工程案例。同時，提出了應因地制宜地采用人工濕地工藝類型，從全生命周期的角度考慮濕地的建設和運營，并加強人工濕地建成后的效果評估，以最大化地發揮人工濕地的綜合效益。

作者簡介：魏俊（1982-），江西萍鄉人，碩士，高級工程師，主要研究方向為水環境治理。

01

尾水概述

1.1定義及特點

尾水尚無明確定義，可指農田退水、水壩或水力發電廠出水、采礦等工業企業產生的水等，本文所指為污水廠處理后排放的水，具有以下兩大特點：

①無法滿足《地表水環境質量標準》

尾水具有排放量大且集中的特點，多數尾水執行《城鎮污水處理廠污染物排放標準》（GB18918—2002），達標后往往排入地表水體，而地表水執行《地表水環境質量標準》（GB3838—2002）。如果將兩套標準的指標進行比較，《城鎮污水處理廠污染物排放標準》中最嚴格的一級A排放標準劣于《地表水環境質量標準》中地表V類水質標準，用通俗的話來講就是，達標排放的尾水仍是劣Ⅴ類水。

②不能穩定達到《城鎮污水處理廠污染物排放標準》

由于我國一直以來重廠輕網，導致出現雨污管網分流不徹底、管道病害等問題，加上城市管理水平低等原因，使得我國城鎮污水處理廠進水往往存在有機負荷較低、SS/BOD5比值高、BOD5/TN比值低等特點，很大程度上限制了生化反應特別是反硝化過程的進行，從而對出水水質造成不利影響。此外，在經濟發達省份，城鎮污水處理廠進水中工業廢水的比例較高，以浙江省為例，工業廢水水量的占比平均達30%以上，使得污水廠進水BOD5/COD低，可生化性差，工業廢水中的油脂等物質會影響生化處理效果和感觀效果，難生物降解且具有生物毒性的物質（如重金屬）容易穿透整個污水處理流程，導致尾水水質不能穩定達標。

1.2處理工藝

從尾水穩定達標排放和地表水環境改善兩方面來看，污水處理廠提標改造工作勢在必行，需要對尾水進行進一步處理，尤其在河湖水質敏感、河道生態基流嚴重不足的區域，對尾水實施提標已成為改善水環境質量、保障水生態系統的重要舉措。

污水處理廠的提標改造可分為原位提升和異位新增兩大類。

①原位提升

即對原主體工藝進行改造、革新，如改良運營、優化參數、添加藥劑、強化生化處理，還包括對附屬工藝的改造，如污泥處置、隔音、除臭等；以及對電氣、自控設備等進行升級。

②異位新增

即在原主體工藝后串聯新增處理設施，包括以物理化學法（如混凝沉淀、高級氧化、過濾等）為核心，以生物法（如生物接觸氧化法、曝氣生物濾池等）為核心，以膜分離技術（如超濾、納濾、反滲透等）為核心和以人工濕地系統（如垂直流、水平流、表面流等）為核心的四種主流處理工藝。其中，以人工濕地系統為核心的工藝作為一項新型的生態污水處理技術，具有處理效果較好、基建投資及運行費用低、運行維護簡單、景觀性強等優點，得到了廣泛的應用。

02

人工濕地的應用及發展

狹義上的人工濕地，根據《人工濕地污水處理工程技術規范》（HJ2005—2010）中的定義，主要指用人工筑成水池或溝槽，底面鋪設防滲漏隔水層，充填一定深度的基質層，種植水生植物，利用基質、植物、微生物的物理、化學、生物三重協同作用使污水得到凈化的系統。

建造于1903年英國約克郡Earby的人工濕地被認為是世界上第一個用于污水處理的人工濕地系統，迄今已有百年歷史。至此開始，全球的科研工作者和工程技術人員開展了大量的人工濕地研究和實際工程應用。與西方國家相比，我國對人工濕地系統的研究與應用起步較晚，研究起始于20世紀80年代中期，自此之后人工濕地在我國的發展以2004年為界主要可以分為兩個階段：

①研究及探索應用階段（1987年—2004年），1987年我國第一個人工濕地污水處理系統建成，該系統為占地6hm2、處理規模達1400m3/d的蘆葦床濕地工程，標志著我國應用人工濕地進行污水處理的開始；1990年，以我國第一座實用型人工濕地處理系統——深圳白泥坑濕地建成為標志，人工濕地建設進入實際應用階段。

②快速發展階段（2004年—至今）：復合垂直流人工濕地系統在武漢市漢陽-蔡甸區三角湖的成功應用標志了我國人工濕地技術發展進入新階段。該階段人工濕地得到了快速發展，2009年住建部頒布了《人工濕地污水處理技術導則》（RISN-TG006—2009）、2010年環保部頒布了《人工濕地污水處理工程技術規范》（HJ2005—2010）等。

據不完全統計，1990年—2015年間我國建成的人工濕地共有791個，其中有541個人工濕地已明確建設年限，由此統計出我國人工濕地的年變化情況如圖1所示。

圖1我國人工濕地發展情況

03

尾水人工濕地的應用及發展

3.1應用類型

經過30余年的發展，人工濕地系統在我國得到廣泛應用，應用領域包括處理生活污水和工業廢水、控制農業面源污染以及改善飲用水源水質等方面，其中尾水深度處理已成為重要的發展方向之一。

圖2我國人工濕地主要用途情況

3.2工藝流派

尾水人工濕地處理單元主要有強化預處理單元、穩定塘、潛流濕地、表流濕地四種。除強化預處理單元外，其他三種工藝單元習慣上簡稱為塘、床、表，將這幾種工藝單元進行組合，可形成四種常用的工藝流程。

①塘–表組合工藝

主要以塘系統和表流濕地作為工藝單元，穩定塘常采用植物氧化塘，塘深形成兼氧環境，通過種植浮水、浮葉植物或設置浮床種植挺水植物等形式，同時起到助凝沉淀、吸收氮磷等作用。由于氧化塘、表流濕地總體屬于低效率、低負荷的處理單元，故一般占地面積較大，同時，由于沒有強化預處理單元和潛流濕地單元，易于根據場地基底、水深、水生植物的變化，劃分不同功能區，創造不同的生境，形成良好的自然生態景觀環境。作為塘-表組合工藝的特殊類型，也有將各單元池體修建成鋼筋混凝土形式，以強化其污染物去除效果，可將其歸類為強化型塘–表工藝。

②塘–床組合工藝

主要以塘系統和潛流濕地作為工藝單元，其核心是潛流濕地，在實際工程應用中，按照水體流態和進出水方式，常采用的有單級垂直流、多級垂直流、垂直流–水平流串聯組合、水平流–垂直流串聯組合、下向流–上向流串聯組合的垂直流、垂直流與水平流耦合的復合流、潮汐流等。相比塘–表系統，塘–床工藝處理負荷高、占地面積小、處理效果好，但也存在工程造價高、景觀效果較弱、床體易堵塞等問題。

③（塘）–床–表組合工藝

主要以塘系統、潛流濕地和表流濕地作為工藝單元，其中，穩定塘單元根據項目具體情況可以選擇設置或不設置，不設置時尾水直接進入潛流濕地單元，相比塘–床工藝，其主要特點保持一致，只是在后端增加了表流濕地單元，更有利于形成局部景觀水體或場地水軸，增加工程的景觀效果。

④強化預處理組合工藝

主要是在塘、床、表等生態工藝前端，采用人工強化單元，對尾水水質水量帶來的沖擊負荷進行削減，以減小后續生態單元的處理負荷，如采用接觸氧化法、混凝沉淀法等。該工藝由于主要通過預處理單元去除污染負荷，因此，適用于對濕地景觀要求高的項目，或有多種進水水源混合的項目，如進水中不僅有尾水、還有河道水等，以應對進水水質水量波動。

3.3案例分析

3.3.1塘–表組合工藝案例

洪澤污水廠尾水人工濕地分為南線和北線兩個工程，其中南線工程占地108hm2，設計處理規模為4萬m3/d，北線工程占地152hm2，設計處理規模為6萬m3/d。設計進水水質為一級B標準，設計出水水質中COD達到地表水III類水質標準、BOD5和TP達到地表水V類水質標準，NH3-N和TN達到一級A標準。出水回用于周邊農業灌溉、河道生態環境補水、城市雜用水、林地澆灌用水等，多余部分排入淮河入海水道。主要工藝流程見圖3。

圖3洪澤污水廠尾水濕地工藝流程

該濕地工藝可以歸為“塘–表”工藝，各工藝單元結合景觀打造成仿自然型，主要設計參數如下：①曝氣蓄水塘：占地面積為22.4hm2，水深4m，其中南、北兩線工程面積分別為10.4hm2、12hm2，水力停留時間分別為8d、10d。②兼性塘：占地面積為17.5萬m2，水深4.5m，水力停留時間均為8d，其中南、北兩線工程面積分別為7hm2、10.5hm2。③表流濕地：占地面積為83.6hm2，其中南、北兩線工程面積分別為44.3hm2、39.3hm2，水力負荷分別為0.27m3/(m2·d)和0.14m3/(m2·d)。

該工程總投資為3932萬元，單位水量工程投資為393元/(m3·d-1)，單位面積工程投資為15元/m2，項目運行費用為0.05元/m3（以2010年經濟發展水平計）。

3.3.2強化處理型塘–表工藝案例

臨安污水處理廠尾水人工濕地占地13.7hm2，設計處理規模為6萬m3/d。設計進水水質為一級B標準，出水水質達到地表水III類水質標準，出水排入青山湖。主要工藝流程見圖4。

圖4臨安污水處理廠尾水人工濕地工藝流程

該濕地系統的核心流程可以歸為“塘–表”工藝，各工藝單元為鋼筋混凝土結構，屬于強化型塘–表工藝，各單元主要設計參數如下：①穩定塘兼沉淀池：占地面積為0.6hm2，水力停留時間為2h，分兩組并聯，每組又分兩個池串聯運行，前池為氧化塘，塘中固定生物膜填料，上覆浮動濕地，強化接種氮循環微生物，微曝氣；后池為漂浮植物兼沉淀池。②脫毒濾床：占地面積為0.15hm2，水力停留時間為1h，通過不同類型的植物來吸收污水中的重金屬、氮磷營養鹽以及有機物。③串聯式多級運行池塘：占地面積為3hm2，水力停留時間為12h，通過布置生態浮床來強化污染物的去除。④迴轉式多級串聯生態廊道：占地面積約為9hm2，水力停留時間為18h，塘中種植大量大型挺水植物，結構與表面流人工濕地類似。⑤砂石植物濾床：占地面積約為0.6hm2，分四組并聯運行，每組雙池串聯，水力停留時間為2h，主要濾除出水中帶入的植物碎屑，并通過微生物作用將其分解。

該工程總投資為1.3億元，單位水量工程投資為2167元/(m3·d-1)，單位面積工程投資為949元/m2，項目運行費用低于0.1元/m3（以2008年經濟發展水平計）。

3.3.3 塘-床組合工藝案例

深圳龍華污水廠尾水人工濕地占地4.3hm2，設計處理規模為2萬m3/d。設計進水水質為一級A標準，出水水質達到地表水III類水質標準，出水排入觀瀾河。主要工藝流程見圖5。

圖5龍華污水廠尾水濕地工藝流程

各單元主要設計參數如下：①態氧化池：總?cè)莘e為2820m3，有效容積1680m3，水力停留時間2.0h，曝氣氣水比3:1。②生態礫石床：有效容積為1500m3，有效深度2.5m，水力停留時間1.8h，采用活性鈣填料和特殊填料，上層覆蓋通氣性土壤，種植草皮。③垂直流濕地：分為10個獨立單元，總占地面積為3.1hm2，水力負荷為0.64m3/m2·d。

該工程總投資為3935萬元，單位水量工程投資為1968元/(m3·d-1)，單位面積工程投資為915元/m2，項目運行費用為0.2元/m3（以2007年社會發展水平計）。該項目通過委托第三方運營，已穩定運行超10年，處理效果良好。

3.3.4（塘）–床–表組合工藝案例

慈溪市域污水處理一期工程尾水人工濕地分為東部和北部兩個工程，占地面積分別為10.2hm2、18.5hm2，設計處理水量分別為5萬m3/d、10萬m3/d。設計進水水質為一級B標準，出水水質達到一級A標準。主要工藝流程見圖6。

圖6 慈溪市域污水處理一期工程尾水濕地工藝流程

以北部濕地工程為例，各單元主要設計參數如下：①多級植物碎石床：分為12組，每組6座，共72座，總占地面積6hm2，水力負荷為1.65m3/m2·d，碎石粒徑為25～30mm。②表流濕地：共12座，總占地面積4.6hm2，水力負荷為2.17m3/(m2·d)。③生態塘：共12座，總占地面積為2.4hm2，有效容積為35280m3，水力負荷為4.25m3/(m2·d)。④強化生物濾床：分為12組，每組4座，共48座，總占地面積為3.2hm2，水力負荷為3.16m3/(m2·d)，碎石粒徑為15～20mm。

該工程總投資為4463萬元，單位水量工程投資為298元/(m3·d-1)，單位面積工程投資為156元/m2，項目運行費用為0.01元/m3（以2004年經濟發展水平計）。

3.3.5強化預處理組合工藝案例

深圳茅洲河燕川濕地占地5.5hm2，設計處理規模為1.4萬m3/d。設計進水水質為一級B標準，出水水質達到IV類水質標準，出水排入茅洲河。主要工藝流程見圖7。

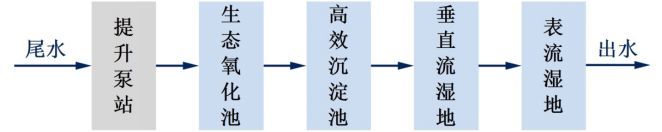

圖7深圳茅洲河燕川濕地工藝流程

各單元主要設計參數如下：①生態氧化池：總?cè)莘e為1360m3，有效容積為1190m3，水力停留時間為2h。②高效沉淀池：分為反應區和沉淀區，容積分別為146.6m3和762m3，設置3臺隔膜泵（2用1備）回流污泥，以增強混凝效果。③垂直流濕地：分為16個獨立單元，總占地面積為1.77hm2，水力負荷為0.79m3/(m2·d)，水力停留時間為0.74d，填料層厚度為1.3m，主要采用砂石填料。④表流濕地：占地面積為1.6hm2，水深為0.5m，底坡為0.1%。

該工程總投資為8889萬元，單位水量工程投資為6349元/(m3·d-1)，單位面積工程投資為1616元/m2，項目運行費用為0.62元/m3（以2017年社會發展水平計）。

04

結語

①人工濕地在水環境治理中大有可為

水處理型人工濕地在我國的應用日益廣泛，而尾水型人工濕地則是重要的應用領域。我國的尾水型人工濕地有不同的工藝類型、技術流派，呈現百花齊放的局面。

②最大化發揮人工濕地的綜合效益

隨著我國對生態文明建設的日益重視，如何將人工濕地設計為仿自然型，發揮人工濕地的景觀、生態效果，是尾水型人工濕地設計和實踐過程中需要重點考慮的問題。

③因地制宜采用各類工藝

在用地緊張或氣候寒冷的地區，可主要采用強化型塘–表工藝、強化預處理型工藝、以潛流濕地床為主的工藝，但要注意其投資往往較高。在用地比較寬裕、景觀要求高的地區，可采用以塘、表單元為主的工藝，以最大化濕地的自然生態效果。

④加強人工濕地建成后的效果評估

由于我國幅員遼闊，而人工濕地工藝處于自然開敞的環境，因此，一方面急需要對已建濕地工程的處理效果進行后評估，以進一步總結經驗教訓，指導后續尾水型人工濕地的設計和實踐；另一方面，由于很難在統一的衡量基準上進行數據的橫向?qū)Ρ群头治�，�?yīng)建立耦合各種自然工況條件的定量化評估模型。

⑤從全壽命周期的角度考慮濕地的建設和運營

隨著新型投融資建設模式如EPC、PPP等在水環境治理項目中的采用，如何統籌考慮人工濕地的設計、建設、運營，最大化其全生命周期的綜合效益，是值得認真總結和思考的問題。同時，建議采用第三方托管等形式，確保人工濕地的長期穩定達標運行，充分發揮濕地效益。

本文刊登在《中國給水排水》2019年第2期，作者：魏俊1，趙夢飛1，劉偉榮1，孔令為2，周笑天1，鄭亨1；單位：1.中國電建集團華東勘測設計研究院有限公司，2.浙江省環境保護科學設計研究院

該文標準引用格式：

魏俊，趙夢飛，劉偉榮，等. 我國尾水型人工濕地發展現狀[J]. 中國給水排水,2019,35(2):29-33.

Wei Jun, Zhao Mengfei, Liu Weirong, et al. Development status of constructed wetland (CWs) for treatment of terminal effluent of wastewater treatment plants (WWTPs) in China [J]. China Water & Wastewater, 2019,35(2):29-33(in Chinese).
