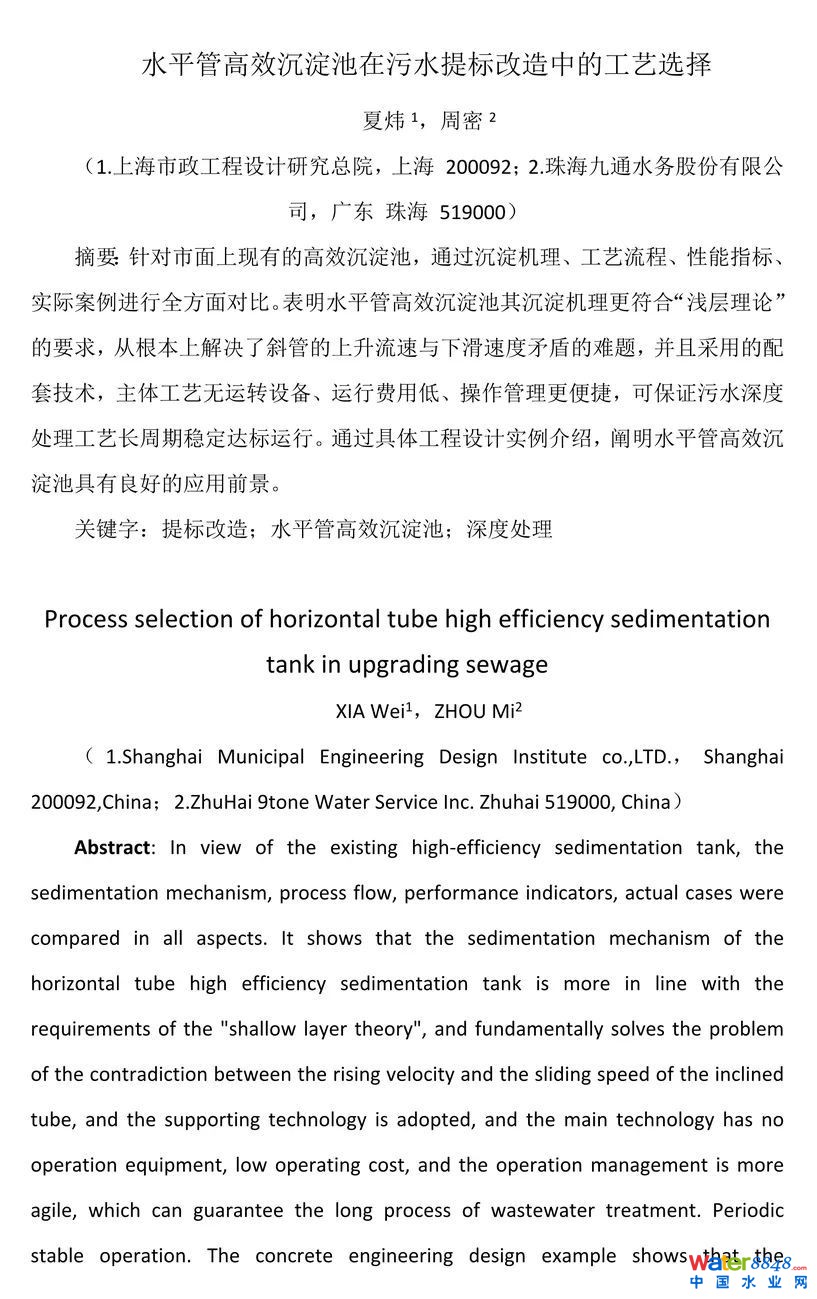

作者簡介：夏煒（1977-），男，漢族，正高級工程師，主要從事市政給排水設計工作。

E-mail:3865426@qq.com

水平管高效沉淀分離技術理論基礎

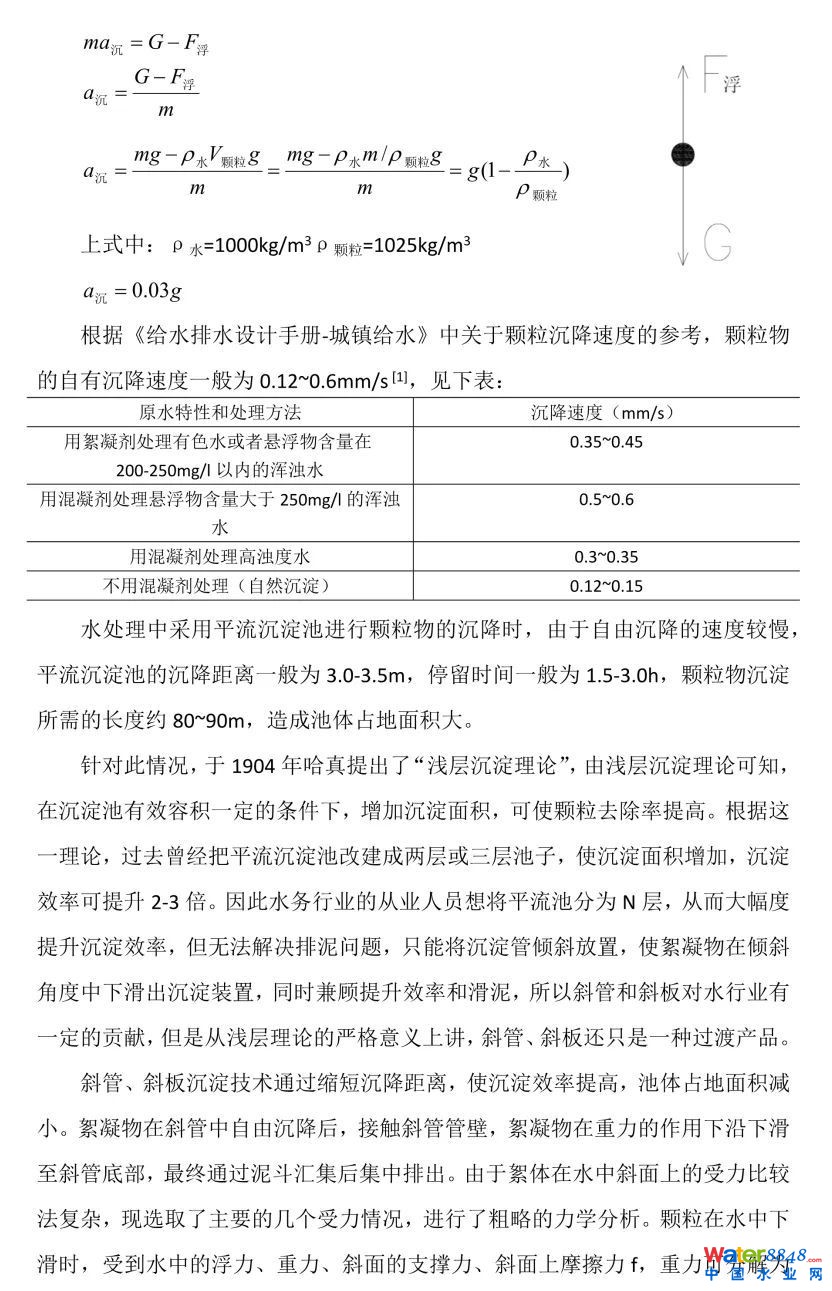

早在1904年美國人哈真（Hazen）提出了“淺池理論”。100多年來，人們不斷追求接近“淺池理論”的效率，同時要解決排泥問題，水行業相繼開發出了斜板沉淀池、斜管沉淀池等，由此衍生出相關的沉淀工藝設計，但是，始終沒有達到理想的效果。

“水平管高效沉淀分離技術”將淺池理論發揮到了極致，實現了沉淀技術的重大突破，是目前市面上最接近淺池理論的沉淀技術。專家鑒定的結論：實現了沉淀技術的重大突破，達到世界先進水平！

單根水平管流態示意

將沉淀管水平放置，水平行流動，懸浮物垂直沉淀，實現高效沉淀。

水平管整體排布示意圖

水平管單管為菱形管，管底側向設有排泥口，實現泥水及時分離。

泥水分離示意圖

有效避免了懸浮物堵塞管道和跑礬現象的發生。

水平管高效沉淀池應用優勢

1、 無運轉設備 ：

主體工藝沒有運轉設備，維護簡單，可長周期穩定達標運行，運營費用低。

2、抗沖擊負荷能力強 ：

對水質和水量變化適應能力強，沖擊流量可超負荷10%-15%，使用壽命長；

3、調試周期短 ：

調試方便，只需要2-8小時，后續提標改造空間大。

4、不需投加微沙或磁粉。

5、適合于地埋式污水處理廠：

水平管沉淀池在無污泥回流的情況下，其表面負荷等同甚至超過傳統高效沉淀池，但池型淺，特別適合于地埋式污水處理廠。

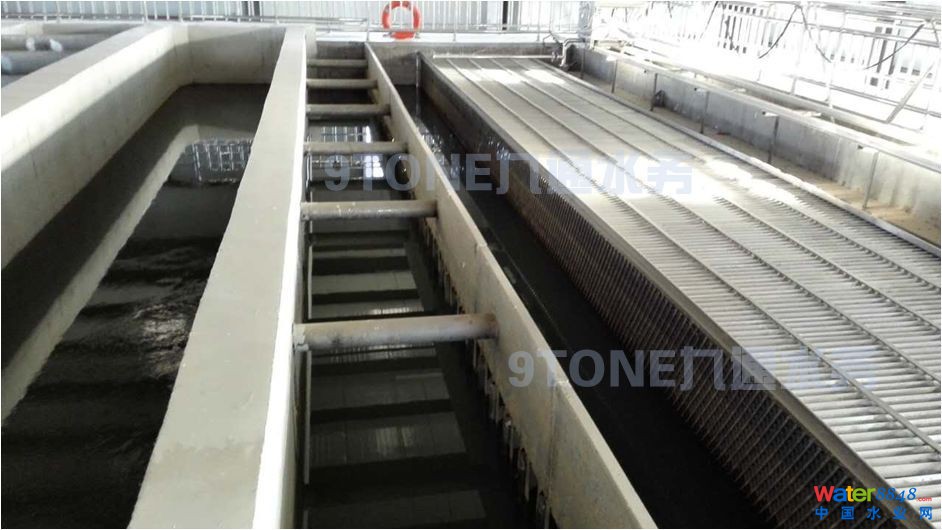

提標改造處理案例

水平管高效沉淀池已在全國有幾十個項目成功應用，包括黃河、長江、漢江、嘉陵江、從江、西江等流域及水庫水的自來水廠、污水廠提標改造，日產10萬噸以上的應用已經有4座以上。水平管高效沉淀池，運行費用很低，深得用戶的好評。

山東省4萬噸/日污水處理廠 (一級A達標排放)

該污水處理廠日處理量為4萬噸，一級B到一級A深度處理工藝為“高效絮核塔+網格絮凝池+水平管沉淀池+V型濾池+次氯酸鈉消毒”，分為兩組運行，出水達到城鎮污水處理廠污染物排放一級A標準，可超越濾池排放，節約運行成本。

河套水務集團10萬噸/日供水廠（EPC總包）

中法水務0.5萬噸/日供水廠

該項目原水取自嘉陵江水源，擴建工程日處理量為0.5萬噸，自用水量按5%計。于2014年2月28日開工建設，于2014年5月通水運行。解決了嘉陵江源水冬季低溫低濁、夏季汛期突發性高濁難處理的難題。

神華集團5萬噸/日工業用水

該水廠水源取自黃河水，夏天高濁、冬天低溫低濁，日處理水量為5萬噸/天。該項目分兩期建設，目前一期工程已通水運行。

來源：九通水務
