江蘇建華年產10萬方污泥陶粒生產線項目

2019-01-19

一、項目概況：

項目地址：中國•江蘇•鎮江

建設單位：江蘇建華陶粒有限公司

產品名稱：陶粒生產線

生產規模：年產10萬方污泥陶粒生產線項目

服務范圍：從原料的貯運、配料、混和、陳化、造粒、煅燒、冷卻到成品貯運系統、環境收塵系統、電氣自動化控制系統的工藝設計、廠區規劃、設備供應、設備安裝調試、售后培訓等一條龍的技術服務。

二、項目描述

江蘇建華陶粒有限公司是建華管樁集團旗下一所公司，截止到2013年3月，集團在中國的14個省、2個直轄市和1個自治區建立了34處預應力混凝土管樁生產基地。江蘇建華陶粒有限公司主要從事生產、加工陶粒及其制品，并提供相應售后技術服務。采用陶粒插入式雙筒回轉窯生產，生產線主要原料為山土、膨潤土、城市生物污泥等，本線根據當?shù)貤l件及用戶要求選用對輥生產工藝，本生產線可生產堆積密度≤500Kg/m3，粒徑5-25mm的超輕陶粒以及相應的陶砂。本線篩分設0-15mm及15mm以上分別儲存。也可根據市場需求生產其它不同粒徑和不同堆積密度的陶粒產品。產品質量穩定可靠，具有超輕、高強、隔熱保溫、耐火抗震、耐久抗凍、隔音防滲，改善建筑功能，減低工程造價等特點。目前項目正在土建施工階段馬上進入安裝階段，客戶能夠選擇鄭礦，就是由于我司專業的做事態度和完善的服務機制，讓客戶放心。

三、工藝流程
生產污泥陶粒的原料主要有山土、膨潤土、城市生物污泥等。

本生產線生產陶粒的工藝過程為：原料配料→陳化→原料上料→原料攪拌→制粒→整形篩選→煅燒→冷卻→篩分→儲存。

污泥和黏土經過配料進行預混合，然后混合后的物料進入陳華庫進行陳化儲存。陳化合格物料由鏟車上料至箱式喂料機，箱式喂料機將物料喂至皮帶輸送機上，然后通過皮帶輸送機輸送至雙軸攪拌機進行攪拌。經過雙軸攪拌機攪拌后的物料被輸送至對輥造粒機進行擠壓造粒。造完的生料球經過整形篩進行篩分，整形篩將5mm以下的不合格陶粒篩除，合格的陶粒送至窯尾頂部的下料管，進入回轉窯內。下料管上端設置雙重閘板閥，起到鎖風的作用，使得物料進入窯尾時不會有氣體溢出，不合格的物料被篩分下來。

生料粒在回轉窯內，隨著回轉窯的旋轉，逐步向窯頭方向移動，在燒成帶1050℃~1200℃溫度下，煅燒成陶粒。然后進入豎式冷卻機進行冷卻，從出料端卸出。外界的冷空氣通過風機被強制吹入冷卻機，與熱陶粒進行逆向的熱交換，被加熱后，作為高溫二次熱風進入到窯內，顯著降低系統的熱耗。回轉窯分為兩段，烘干段和焙燒段，各段的速度可調，插接部分采用不銹鋼魚鱗片密封裝置。

在回轉窯的窯尾將煙氣介入到烘干窯內，先對含水率較高的物料進行烘干，然后再將煙氣排到布袋除塵器中進行除塵。袋收塵器的排放濃度可以達到30mg/Nm3以下，實現達標排放，清潔生產。經過凈化后的煙氣通入到脫硫塔內進行脫硫處理，經過脫硫處理后的煙氣被風機引向煙囪后直接排放。

從市場上買來的稻殼一般都是經過粉碎后被運送到廠里，用統一的編織袋裝好。將稻殼倒入上料斗后，稻殼被斗式提升機提升到稻殼倉內。稻殼倉內的稻殼借助倉下設置的調速喂料給單通道燃燒器，同時一次風機給單通道燃燒器提供外界風作為助燃風使用，稻殼經單通道燃燒器點然后噴入窯內。

出冷卻機的陶粒，提升到料場堆存。

四、供貨主要設備（部分）

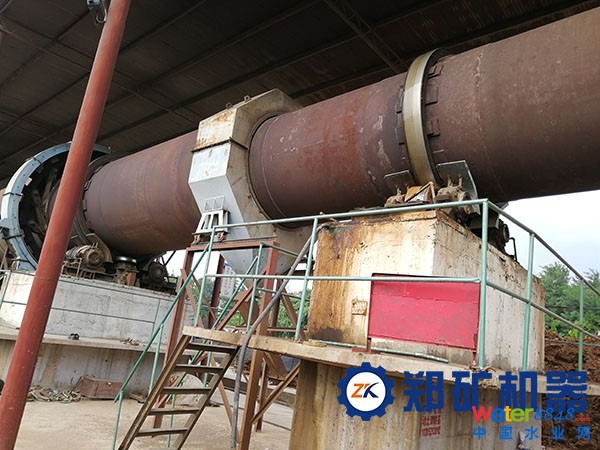

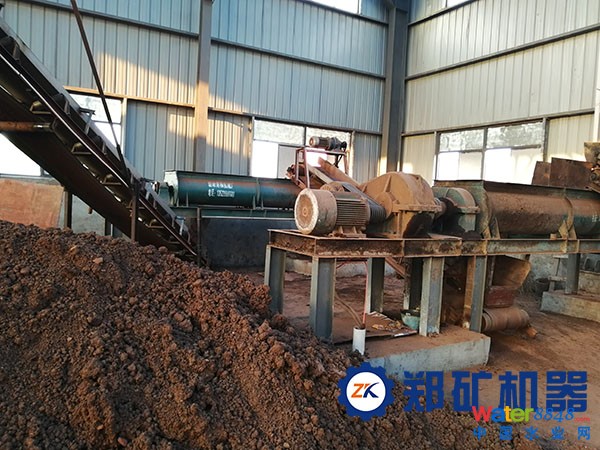

五、現場圖片
