中國市政污水處理的瓶頸和起因以及可能的解決方案

作者：曹業始，MCM Van Loosdrecht, 劉智曉, Glen Daigge

來源：中國水協教育委

摘要：自90年代以來，中國在城市衛生方面取得了了不起進步:建立了廣泛的污廢水處理基礎設施，城市污水處理率達到94.5％, 并且依法在全國范圍內實施了污水營養物去除。但是，市政污水處理廠仍然面臨著源自于獨特污水水質特征的問題。這項研究了比較了中國和其他具有較長的污廢水處理歷史的國家在城市污水處理中的能量回收、營養物去除和污泥產量方面的差異，揭示了中國的污水特性，即高無機懸浮固體（ISS）濃度，低COD濃度和低碳氮比(C/N)以及與市政污水處理廠性能之間的因果關系，并提出市政污水處理廠設計和操作應該結合當?shù)氐乃�質特征,給出了具有成本效益的改善市政污水處理可持續性的措施和方案，并評估了這些措施實施可能帶來的收益，強調了加強以結果導向的市政污水處理應用研究的必要性。

關鍵詞：能源回收，城市污水處理，營養物去除，污泥產生，可持續性，中國污水處理

導言

自90年代以來，中國在城市衛生方面取得了顯著進步。2017年市政污水處理能力達到49.2 x 109 m³，在城市地區的覆蓋處理率達94.5％。 去除營養物（氮和磷）已經在國家范圍內依法實施。然而，許多市政污水處理廠面臨很少能量回收，脫氮除磷成本高昂，污泥產量高等問題。污水管網滲漏造成中國污/廢水的獨特特征是市政污水處理廠效率低下的主要原因。最近，中國三部委頒布了題為“城鎮污水處理提質增效三年行動方案（2019—2021年）”文件強調污水管網修復在城市環境衛生與生態關鍵功能，標志著中國城市環境衛生戰略的轉折點�？紤]到污水管網修復所涉及的繁重任務，所需的巨大投資和長周期，必須采取具有成本效益的快速行動和措施，以改善中國市政污水處理效率和可持續性。 這項研究有三個目標：(1) 比較中國和其他具有更長的污/廢水處理歷史的國家在市政污水處理廠在能量回收、營養物去除和污泥產生量等方面的差異；(2)揭示市政污水處理廠的污水特征和工藝性能之間的因果關系；(3)建議適于中國污水水質特性的具有成本效益的措施和解決方案，以提高市政污水處理廠的可持續性。

方法

中國、歐洲、美國和新加坡的污水處理廠均基于使用厭氧消化（AD）熱電聯產（CHP）（以下簡稱AD-CHP）進行能源回收基于使用厭氧消化（AD）熱電聯產（CHP）。中國相當部分廠省略初級污泥沉降（PS）, 很少有處理廠使用污泥厭氧消化(AD)，污泥的產生主要基于觀察生物產量(系數)和進水無機懸浮固體(ISS)積累。

結果和討論

市政廢水處理 – 可持續性

表1 顯示，不到5％的中國城市污水處理廠使用污泥厭氧消化，這個比例與歐洲、美國和新加坡相比非常低, 盡管具有較長污水處理歷史的國家在很久之前已經廣泛應用AD-CHP技術，但在中國，通過AD-CHP污泥厭氧消化和熱電聯產技術（下稱AD-CHP）途徑技術進行的能量回收非常有限。舍棄使用污泥厭氧消化不僅導致污泥穩定化問題，招致二次污染和衛生問題，同時，由于沒有污泥厭氧消化中VSS破壞,加上調理板框脫水添加石灰還增加了污泥量（由于沒有污泥厭氧消化中VSS破壞,加上調理板框脫水添加石灰）增加了污泥處理,增加了處置和再利用的困難難度。

表1 在中國和其他國家/地區采用污泥厭氧消化的市政污水處理廠占比（％）

為了達到嚴格的營養物排放標準[如中國市政污水處理廠一級A排放標準，TN（總氮）<15 mg-N/L，TP(總磷）< 0.5 mg-P/L，和在一些省份敏感地區實施的TN <10 mg-N/L，TP <0.3 mg-P/L], 盡管舍棄沒有設置初級污泥沉降,但中國許多污水處理廠仍需要額外采用了外投加碳源除氮(和磷)。從根本上講，這是由于其根本原因歸結為進水的低C/N比，因為對于典型的污水，常規的生物脫氮工藝可以在不添加或添加少量碳情況下實現出水TN <10-15 mg-N/L�，F(xiàn)今在一些污水廠中，化學藥品花費僅次于電力。如果實行更嚴格的營養物排放標準（例如TN <5 mg-N/L和TP < 0.1 mg-P/L）,將給工污水廠運營和地方帶來進一步的經濟負擔，此外，考慮初級能源的使用和相應的溫室氣體排放, 過量化學物質添加對環境也是不可持續的。

污水廠活性污泥由微生物，難降解的顆粒和無機懸浮固體（ISS）組成, 其產量和組成取決于廢水的水質特性，處理工藝和場地環境。 表2列出了以中國市政污水處理在2015年，2016和2017年基于COD去除量計算的年平均污泥產量（干固體（DS））。三年平均量為0.69 kg/去除kgCOD。鑒于采用初級污泥沉降的污水廠只有10％–20％和少于5％污水廠采用污泥厭氧消化, 每去除kg化學需氧量產生的污泥量可以視為活性污泥過程定義的表觀產率（系數）Yob 。運用中國2017年市政污水的平均成分，假設進水VSS/TSS比80％, 采用的生物除氮和除磷工藝與輔助化學除磷（摩爾鐵/磷去除比率為1.5, 去除了80％的P），廢水的易于生物降解的COD (RBCOD）分?jǐn)?shù)為8％，BOD/P為18％，污泥停留時間（SRT）為18天，根據 Paul 等（2001）提議計算方法算得污泥產率為0.48 kg/去除kg COD。這數量比傳統生物除氮（BNR）的0.37 kg/去除kg COD 多30％。原因是化學除磷所添加的金屬藥劑導致化學污泥量的增加。上文提到的中國市政污水廠近三年平均量污泥產率0.69 kg/去除kg COD（見表2），比正常進水VSS/TSS比率（80％）條件下理論估算值0.48 kg/去除kg COD大約高出44％。

對中國部分污水處理廠的調查表明, 當進水水質特性大致正常時，污水處理廠污泥產率接近0.48 kg/去除kg COD，而當污水水質特性異常，污泥產率接近0.69或甚至更高。分析認為高的污泥產率系數在很大程度上源自進水中高濃度無機懸浮顆粒。在法國，39％的污水處理廠具有污泥厭氧消化 (表1)，其平均污泥產率為0.44 kg/去除kg COD. 新加坡的污泥產率僅0.24 kg/kg COD，為中國三分之一，新加坡所有市政污水處理廠采用污泥厭氧消化進行能量回收由此減少約35％的固體。通過與法國和新加坡污水污泥產率相比，可以看出中國目前的市政污水廠污泥產量系數確實過高。

表2 2015年、2016年和2017年中國年度市政污水處理COD去除量和污泥產量以及污泥的觀測產率系數

a COD去除，kg x 10 -1 /米 3 ，市政污水處理廠的平均值（CUWA 2016）。

b 去除了COD，kg x 10 9 ，所有市政污水處理廠量，（CUWA 2017）。

c 去除所有COTP，kg x 10 9 ，所有污水處理廠量（CUWA 2018）。

d 污泥產生（DS），kg x 10 -1 /米 3 ，市政污水處理廠的平均值（CUWA 2016）。

e 產生的污泥（DS），kg x 10 9 ，所有市政污水處理廠量（CUWA 2017）。

f 污泥產生量（DS）kg x 10 9 ，所有市政污水處理廠量（CUWA 2018）。

低性能原因：獨特的污水水質特性

污水水質特性對于活性污泥和整個廠工藝的設計至關重要。較早的一項對中國和中國三個城市污水管網系統進行的滲漏比估算研究結果顯示 污水管網系統滲漏導致的中國市政污水水質具有三個基本特征，即高的無機懸浮固體濃度(ISS)，低COD和C/N比。

盡管需有更多數據描述全國情況, 但初步調查顯示，在中國, 即便在施工質量及管理維護良好的污水管網系統，某些地區的污水處理廠的進水VSS/TSS比在50％ - 70％范圍,低于60％-80％的正常范圍。文獻報告進水低 COD/SS比(<1)和BOD5/SS比(0.3-0.5)較低反映污水含高ISS（砂質,粉土和粘土等）, 表明國內污水廠進水“無機化”特性顯著。如式（1）所示, 在假設沒有初沉和最終出水中無ISS條件下, 進水的ISS/TSS率直接影響到混合液非揮發性固體（MLISS）濃度。

MLISS = ISSIO x（τ/Θc） (1）

其中，ISSIO：進水ISS; Θc：污泥停留時間SRT；τ：水力停留時間。

對于沒有初沉，12天SRT和0.5天HRT的活性污泥工藝，進水VSS為180 mg/L，ISS為79 mg/L [VSS比率為70％[180/(79+180）]，當進水VSS比率減少10％（ISS增加至120 mg/L）使用公式（1）, 混合液ISS增加大約1,000 mg-ISS/L，表明了進水ISS對混合液MLVSS/MLSS分?jǐn)?shù)的敏感性。

模擬顯示，當進水的ISS/TSS增加(VSS/TSS比率減少)10%, MLVSS/MLSS分?jǐn)?shù)可減少約10％ (見圖 1)。在中國大多數污水處理廠活性污泥（和污泥厭氧消化進料）中，MLVSS/MLSS比在30至60％范圍。較低的MLVSS/MLSS比通常來自進水高ISS濃度，連結滲漏相對嚴重污水管網系統的污水處理廠，而相對較高M(jìn)LVSS/MLSS比通常來自連結維護管理較好管網系統或發生滲出性滲漏污水管網系統的中國北方污水處理廠，它的進水ISS較低。最近報告顯示中國污水廠活性污泥混合液平均揮發性固體分?jǐn)?shù)低于50％，遠低于正常的70％-75％的范圍 , 表明進水含高濃度的無機固體(ISS)在活性污泥系統中的積累影響顯著, 即使考慮到化學除磷形成的化學污泥及礦物的積累（揮發性固體成分60％）。

低混合液MLVSS/MLSS比對市政污水處理廠工藝性能和運行有多方面的不利影響。以活性污泥固體含量70％作為比較基準，為了在反應器中保留相同數量的生物量, 較低的MLVSS/MLSS-50％則意味著需要活性污泥池的容積增加約30％。另外，混合液中無機顆粒增加導致單位體積活性微生物含量的減少. 其影響類似于在設計中忽略了高進水ISS, 二者都會影響生化過程性能,比如低水溫硝化污泥齡不足導致冬天出水高氨氮。

類似于活性污泥, 污泥厭氧消化池進料中的低揮發性固體含量，降低了單位有效體積（或每單位污泥）的沼氣產率, 減少沼氣產量。而為了達到預定VSS的削減率和產氣率,需要增加額外容積或延長SRT。沼氣產量降低與砂子等固體在污泥厭氧消化池沉積，以及砂子引起材料磨損和管道堵塞在很大程度上限制污泥厭氧消化在中國的應用。廢水中較高的ISS含量被認為是是中國應用污泥厭氧消化的主要技術障礙。

進水中ISS在初沉污泥和二沉污泥的積累導致增加污泥產生量。模擬表明，在有或沒有初沉條件下, 在進水VSS/TSS 35％-75%的范圍內, 當進水VSS/TSS比每降低10％(剩余)污泥產量（DS）降低20％-30％ (見圖 1)。與污泥增加有關, 高ISS導致剩余污泥明顯增加需要二沉池額外的表面積(容量)和固體處理設施(比如脫水和泵)容量，以及處理固體的能量, 將大大的增加了市政污水處理廠處理固體所需的投資。綜上所述，當下污水中高ISS對中國市政污水處理廠的績效和運營造成多種不利影響, 極大地影響其可持續性。

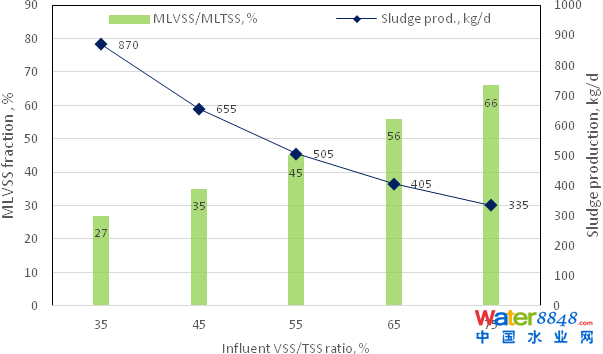

圖 1. 進水VSS/TSS比對MLVSS/TSS和污泥產量的影響。使用GPX-s（6.02）沒有初沉COD去除和硝化活性污泥過程。進水成分：COD:429 mg-COD/L，sCOD:107 mg-COD/L，可生物降解顆粒物COD:238 mg-COD/L，ISS隨進水VSS/TSS比值變化。

2016年中國市政污水處理廠的進水COD濃度平均值僅為267 mg-COD / L，約為表3所列國家污水廠的進水濃度的一半。這歸因于下水道在線生物降解和高滲漏比率。許多污水處理廠進水懸浮固體（SS）濃度在100 mg/L范圍，比污水典型值低約150 mg/L, 顆粒在下水道中沉降和積累可能是原因之一。

表3 中國市政污水處理廠和其他地方的進水COD濃度（mg-COD / L）

進水低COD導致活性污泥池低生物量（MLVSS）濃度。進水ISS越高，混合液中的相對于去除單位COD的非揮發性固體分?jǐn)?shù)和污泥產量越高。這使得高效除砂在處理COD較低進水時尤其至關重要。這里需要注意的是, 較低的進水COD濃度并不意味著必須廢除污泥厭氧消化(參見下文), 盡管與進水COD較高相比，能量回收的量可能會受到影響。中國城市污水處理廠的進水C/N比在5.4到10.9之間，北京,上海和廣州污水處理廠的進水碳氮比介于7.5（廣州）到8.8（北京）之間，平均8.0, 低于其他地方的典型范圍8到12 。低C/N比率導致碳短缺, 尤其是面對高效生物脫氮時。此外, 鑒于潛在的高濃度惰性顆�；瘜W(xué)需氧量，與具有類似進水的典型污水(較低比例的惰性顆粒COD)的活性污泥相比，反硝化效率和生物除磷效率可能進一步減少 。

在中國許多污水處理廠,由于進水COD較低，為增加碳供應，提高生物脫氮(反硝化)效率, 而省略了初沉池。考慮初沉池去除30％–40％進水COD，在省略初沉池情況下，則生物池的池容將增加約40％，同時二沉池表面積也須顯著增加,導致設施體積和水力停留時間增加，增加了建設成本。而由于引入了更多可生物降解的顆粒COD, 顆粒的水解速率成為反硝化效率的提高決定因素,由于水解和溫度的關系，夏季反硝化效率的提高是可能的, 但是冬季則未必。所以,省略初沉池的目的并不一定是可以實現的。需要全面詳細分析污水特征，測量在不同溫度范圍下硝酸鹽還原速率等，以及具靈活性操作策略的的設計。

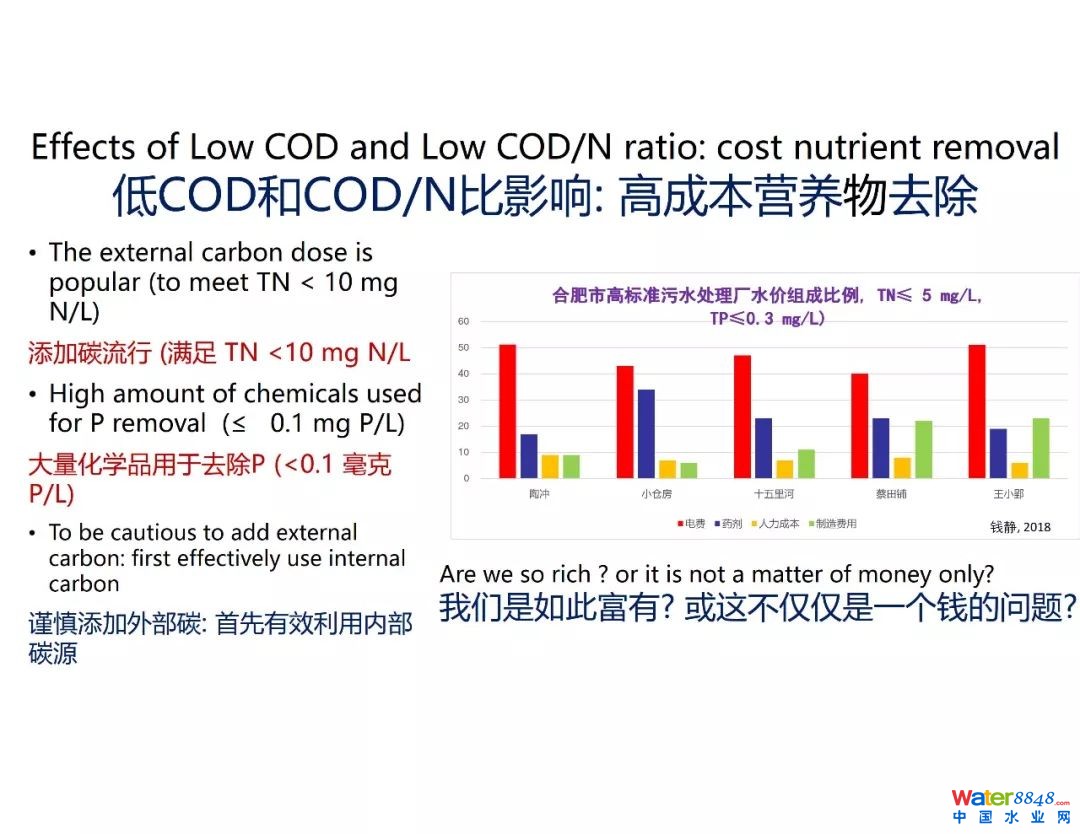

另一方面，為了滿足日趨嚴格的營養物排放標準（例如，TN <10 mg-N/L），外加碳源被越來越普遍地實踐。以當前市場價格粗略估計, 一個100,000 m³/d的污水處理廠為購買相當于20 mg-HAc/L醋酸（HAc）, 每年花費大約300萬元人民幣（約45萬美元）。購買碳和化學物質正成為工廠運營沉重負擔。

潛在的解決方案

綜合污水水質特征考慮市政污水處理廠的設計和運行

面對中國獨特的污水水質特征，污水處理廠設計和運營須綜合考慮當?shù)匚鬯�水質特征，排放要求，地理位置，處理能力以及能源供給，化學藥品和污泥處置成本。污水水質特性在污水處理廠的工藝選擇和設計中起著至關重要的作用。傳統生物工藝可能不適用于中國南方部分地區的低COD濃度進水（例如，COD <100 mg-COD/L）處理,而基于膜分離的技術或SANI（硫酸鹽還原，自養反硝化和硝化）可能是適用的技術。省略初沉池、利用可生物降解的顆粒COD提高反硝化效率在溫暖氣候條件下可能可行，但在寒冷的地區則未必可行。

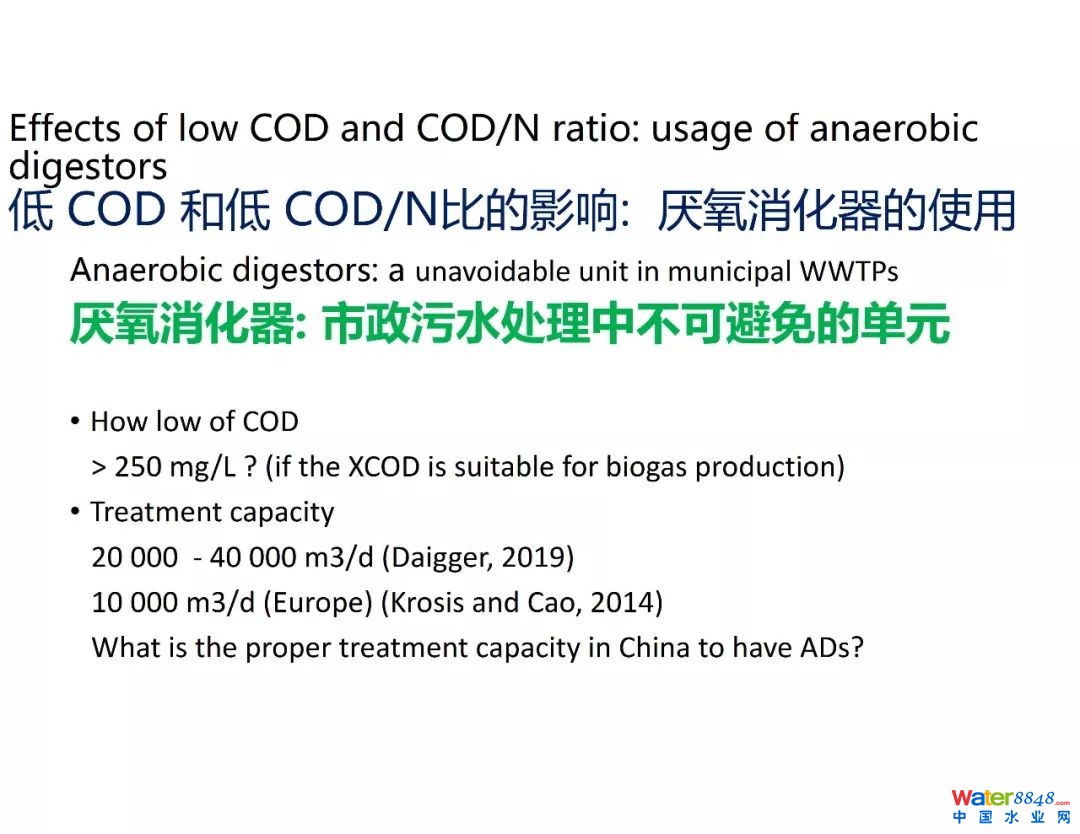

能源回收應在市政污水處理廠議程得到足夠的關注。早在在世紀之交的美國，基于其經濟上的可行性, 許多處理規模大約或超過100,000 m³/d的污水處理廠使用污泥厭氧消化。最近幾年數據顯示，甚至處理量為20,000–40,000 m³/d的工廠使用污泥厭氧消化在經濟上仍然有利。歐洲數據則顯示處理量大約或超過10,000 m³/d (50,000 PE）廠使用污泥厭氧消化經濟上是可行的。中國的條件與美國和歐洲有所不同,研究在當?shù)貤l件和因素情況下市政污水處理廠應用污泥厭氧消化經濟可行性和必要性的迫切性是顯而易見的,包括能量回收與營養物去除兩者之間的平衡和成本-效益分析。

建議措施

鑒于污水管網修復耗時長久和當前廣泛存在市政污水處理廠的狀態，需要找出具有成本效益的措施和解決方案并加以實施，以及制定整合了各個方面因素的污水處理廠設計與運行指南, 以提高污水處理廠的運行績效。下面將談及除砂池的改進,污泥發酵,污泥厭氧消化和熱電回收的應用。考慮到眾多效益和有限成本，所有污水處理廠, 不管規模多大，提高砂粒去除效率都是值得去做的，而污泥發酵，污泥厭氧消化和熱電聯產的應用可能適合處理能力相對較大、且具有較高的進水COD濃度的污水處理廠。

增強除砂池除砂效率。從上面討論可以明顯看出，混合液低揮發性固體分?jǐn)?shù)和高污泥產量歸因于：

i. 很多情況下除砂裝置的設計存在技術缺陷，如停留時間不足(低估)和運營中缺乏必要維護。

ii. 在中國的許多地方，污水中的ISS濃度很高，且含相當部分直徑遠小于200微米的微細無機固體（這部分微細無機固體難以被常規除砂單元去除）。

建議性措施包括:

研究現有除砂單元的性能，包括ISS固體負荷和去除效率，并定期加以維護。另外，升級或改造現有的常規除砂設備，例如增加水力停留時間以提高效率。一些例子表明, 經簡單升級后, 一些常規的除砂裝置性能提升后可能將生物池混合液揮發性固體MLVSS/MLSS提高到55％至60％。總之，現場調查認真評估除砂設施對小于200微米顆粒物的去除效率非常必要的。考慮中國污水中廣泛存在的高濃度的細小無機固體（ISS），以及ISS對許多污水處理廠運行性能產生的的負面影響，國內亟需開展對進水除砂尤其是ISS高效去除技術方面的研究或者設備開發。

基于上述分析， 對改善中國污水處理廠除砂工藝運行性能提供如下的建議：

i. 對城市污水處理廠污水中和混合液中的揮發性固體成份進行廣泛調查；測量和估算不同類型除砂工藝的除砂性能，尤其是粒徑低于200微米砂礫去除效率；

ii. 通過提高除砂裝置的效率來減少過程中的ISS積累：通過提高除砂效率可使混合液中的揮發性固體成分增加約10％，有望將小型污水處理廠的混合液中的揮發性固體成分提高到55％-60％，中大型污水處理廠(≥50,000 m³/d）提高到60 ％- 65%，

污泥發酵。最大限度地利用污水所含有的COD應該是解決生物脫氮除磷工藝中的碳短缺的首要途徑。在充分利用易生物降解的可溶性COD方面, 可以參考蘇黎世污水處理廠。在充分利用可生物降解的固體COD方面,初沉污泥發酵是一種被廣泛應用的技術。圖2顯示了中國某地生產規模污水廠初沉污泥發酵數據,從進料到出料，平均增加40 mg-VFA/L揮發性脂肪酸(VFA)。同時，利用回流活性污泥（和在線混合液）發酵技術改善脫氮除磷效果已在丹麥、瑞典和美國和歐洲等國家得到廣泛應用。中國已經有初沉污泥和活性污泥發酵的工程實例, 但缺乏長期成功運營報告, 因此, 影響了污泥發酵技術的廣泛應用，這可能是由于國內對這些污泥發酵項目后期長周期跟蹤性研究不夠所致。

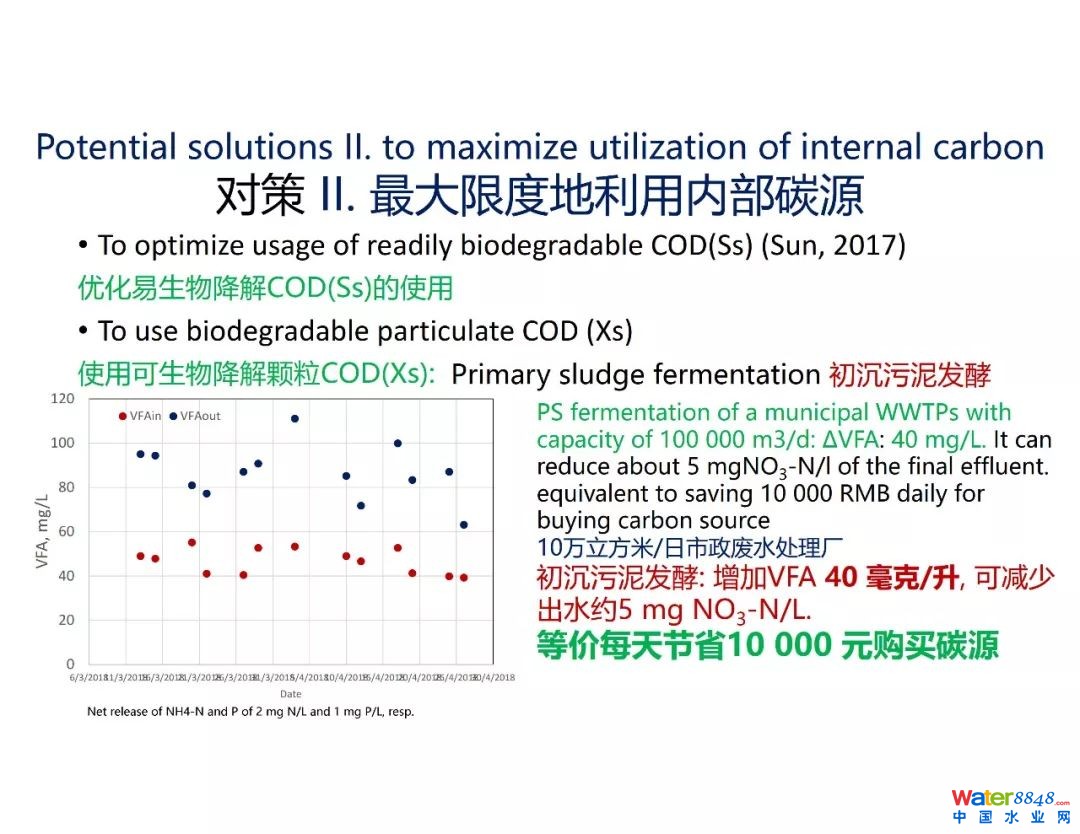

圖2 生產規模初級污泥發酵中的VFA進出，顯示平均增加40 mg-VFA/L [VFA出 -VFA入]，溫度16–18°C，NH4-N和磷的凈釋放量分別為2和1 mg/L。

低碳要求的營養物去除工藝。可以考慮采用像BCFS（生物化學除磷和除氮），SANI (綜合硫酸鹽還原，自養反硝化和硝化)和MABR（膜曝氣生物反應器）等可在低碳情況下去除營養物的工藝。BCFS和MABR已被行業規模化應用，SANI處于中試規模,仍然有待工程尺度的應用驗證。此外，西安四污出現的主流厭氧氨氧化現象也值得進一步關注和研究。

未來

增加能量回收。對于那些具有適當處理能力和較高的進水COD的濃度（例如 > 300 mg / L）的污水處理廠，污泥混合液揮發性固體組份（MLVSS/MLSS比）是應用污泥厭氧消化的關鍵。根據計算，如果將混合液MLVSS/MLSS由55％提高到65%，揮發份只是提高10%，就可以增加20％沼氣產率。污泥揮發份的提升也有效提高了生物池的污泥活性，提高了池容利用效率，同時，顯著減少了金屬材料磨損和管道堵塞，大大消除了技術上應用污泥厭氧消化的障礙。通過熱電聯產從污泥厭氧消化回收的電可節省經營污水處理廠電力的大約30％。上海白龍港污水處理廠(產能2,000,000 m³ / d )，進水COD濃度為250 mg/L，蘇黎世污水處理廠初沉池出水COD濃度約為250 mg / L，兩個廠都使用污泥厭氧消化用于能量回收。對于中國處理能力超過100,000 m³ /d的污水廠，即便只有一半的應用了污泥厭氧消化進行能量回收，其對污水處理廠運行效益和環境可持續也有很大的提高。對于規模較小的污水處理廠，可以考慮脫水污泥合并送到大型污泥工廠或區域污泥處理中心進行能量回收。

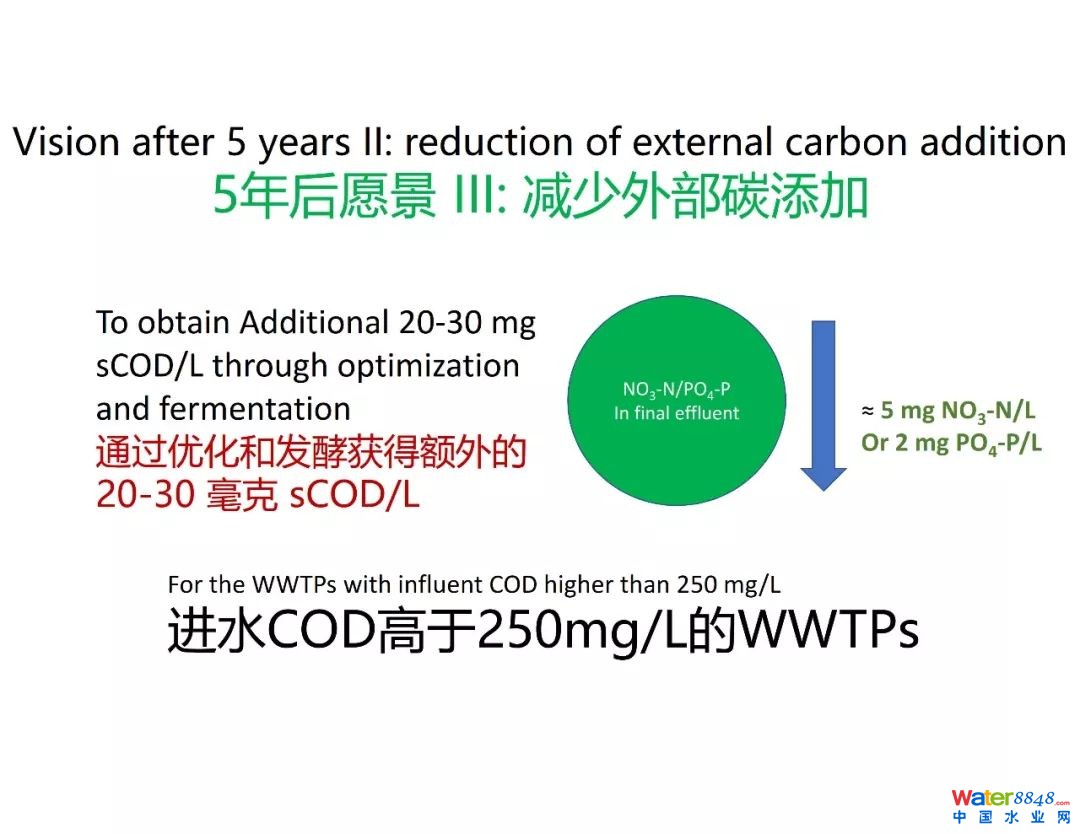

減少碳支出。目標是通過污泥發酵獲得凈25 mg-COD/ L。這相當于最終出水硝酸氮濃度降低了約5 mg-N/L，有助于實現在幾乎沒有或添加少量碳情況下實現出水總氮濃度少于10 mg-N / L。

減少污泥量。通過增進進水砂粒去除, 提高10％進水VSS / TSS分?jǐn)?shù)，可將污泥產量減少約20％。

結合污泥厭氧消化去除大約40％VSS（Grady等，1999）污泥量減少可達約50％。

這意味著如果在約一半的污水處理廠實現了ISS減少并應用污泥厭氧消化，則全國范圍內污泥產生量可能減少約25％。連同能量回收增加的和購買化學品成本減少，落實減少ISS并應用污泥厭氧消化將在很大程度改善污水處理廠的可持續性。

加強結果導向的應用研究。要大力加強針對克服或解決中國污水水質特性形成的技術瓶頸進而實現高效污水處理目標的可持續性研究與技術開發，從開始就需要制定詳細的可行性研究計劃，針對污水特性，尤其是進水ISS，和硝酸鹽還原速率等研究與實際測試，將有助于從技術確定是否需要初沉池。通過生化揮發物脂肪酸潛力（BVFAP）等指標測試可用于評估初沉污泥和活性污泥發酵的可行性。目前看來，現在針對實際水質特征條件下的污水廠設計，針對解決獨特中國污水水質相關的市政污水處理現實問題的研究仍然相對薄弱。最近幾年中國在水科學研究方面取得了出色的進步，現在也正是時候，可進一步加強在可持續市政污/廢水處理應用領域的研究。

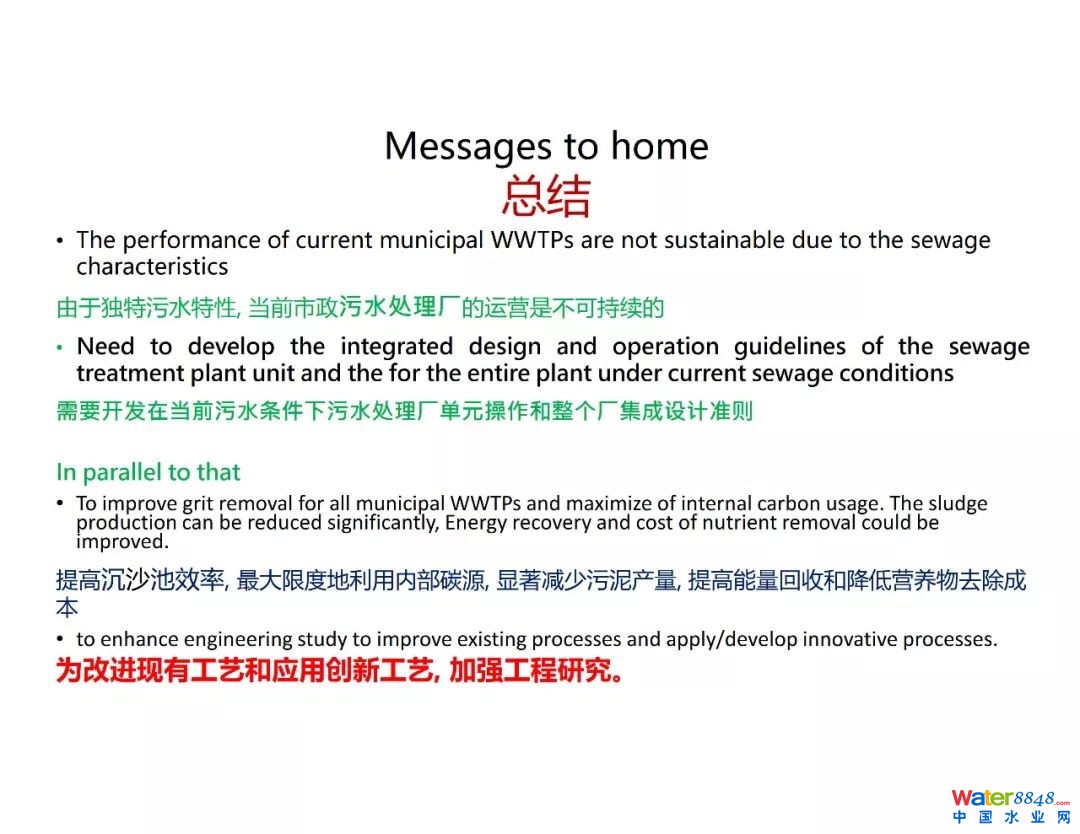

結束語

自90年代以來，中國在城市衛生工程方面取得了顯著進步。但是，市政污水處理仍然面臨著低效率的能量回收，營養物去除高成本和高污泥量問題. 這些難題源于獨特的污水水質特性: 高ISS，低COD和C / N比。這項研究揭示了污水水質特性和市政污水處理廠的低效率之間的因果關系。進一步提出建議，要根據當?shù)氐膶嶋H水質特性，進行污水處理廠的設計和運行。鑒于管網完善需要一定周期, 污水處理廠的可持續性改進可以與管網提質增效、管網修復等工作并行。提供具有成本效益的措施和解決方案的建議，即高效除砂、污泥發酵和應用低碳生物脫氮除磷工藝，并估算了實施可能帶來的收益。強調了未來加強以結果導向的市政污水處理應用研究的必要性。

致謝

楊向平（中國城鎮供水與排水協會），張悅（中國水工業協會），鄭興燦（中國市政工程華北設設計研究總院有限公司），甘一蘋（中國城鎮供水和排水協會），王洪臣(中國人民大學),王佳偉（北京排水集團），胡維杰（上海市政工程設計研究總院(集團)有限公司），吳遠遠 (北京首創），楊岸明（北京排水集團），李金河（天津創業環保），丁永偉（蘇州水務集團公司），李 激（江南大學）, 王 燕（江南大學）和呂 貞(常州市排水管理處)等提供了有用的信息和觀點.

參考資料(省略)

來源：中國水協教育委 作者：曹業始，MCM Van Loosdrecht, 劉智曉, Glen Daigge

中國給水排水2020年中國污水處理廠提標改造（污水處理提質增效）高級研討會

(第四屆)邀請函暨征稿啟事

2020年中國排水系統提質增效大會——鼎力打造高質量、高效能，與城市水環境相融合，網廠河一體的排水系統

共創 共生 共贏-- 鼎力打造中國污水處理廠提標改造及排水系統提質增效核心技術品牌生態圈

（請?zhí)崆皥竺�，�?000人；2019年1400余人參會）

時間：2020年8月—9月 ，第一天報到，第二、第三天會場研討，第四天參觀

地點：山西 太原市 (具體酒店待定)

青島思普潤水處理股份有限公司

賽萊默(中國)有限公司

寧波市供排水集團有限公司

北京海普潤膜科技有限公司

大連宇都環境技術材料有限公司

天津大拇指環境工程有限公司

天津華博水務有限公司

國美(天津)水技術工程有限公司

青島洛克環保科技有限公司

亞洲環保

中國水業網（www.ytziyue.cn）

《給水排水》雜志社

浙江省城市水業協會

國家城市給水排水工程技術研究中心

威立雅水務工程(北京)有限公司

蘇伊士水務技術(上海)有限公司

中國市政工程西北設計研究總院有限公司

中國市政工程西南設計研究總院有限公司

上海市城市建設設計研究總院(集團)有限公司

上海市政工程設計研究總院(集團)有限公司

廣州市市政工程設計研究總院有限公司

北控水務集團

北京排水集團

杭州市水務控股集團有限公司

常州市排水管理處

杭州蕭山環境集團有限公司

河北農業大學水資源利用與健康水循環研究所

清華大學 環境學院、中國人民大學環境學院、哈爾濱工業大學環境學院、中國科學技術大學、天津大學 環境科學與工程學院、東南大學能源與環境學院 、浙江工業大學環境學院、浙江工業大學建工學院、北京建筑大學城市雨水系統與水環境省部共建教育部重點實驗室、中—荷污水處理技術研發中心、江南大學 環境與土木工程學院、北京工業大學市政工程研究所、同濟大學環境科學與工程學院 等。

戰略合作微信平臺

（微信名稱：water8848 微信號：cnwater8848 ）

（微信名稱：中國給水排水微信號：cnww1985 ）

（微信名稱：水環境生態圈微信號：iwacnww ）

聯系人 ：

孫磊 13702113519（展示、廣告）

任瑩瑩15122360102 (論文投稿、預訂房間)

金晟 會計18622273726 (展示、廣告、贊助、發票和預訂房間)

E-mail：wanglingquan88@163.comcnwater@vip.163.com

曹業始：國內城市污水處理的瓶頸與潛在解決方案

原創：中國給水排水water8848

國內城市污水處理的瓶頸與潛在解決方案

中國給水排水

曹業始(報告者)，Mark van Loosdrecht, Daigger G. T.【國際水協會士（IWA Fellow）, 中持新概念環境發展宜興有限公司總工藝師，新加坡PUB (公用事業局)前首席專家�！�

Mark van Loosdrecht【荷蘭代爾夫特大學 (TUD)教授，斯德哥爾摩 (Stockholm)水獎和李光耀 (Lee Kuan Yew)水獎獲得者。荷蘭科學和藝術院院士，美國工程院院士。】

Daigger G.T. 【密西根大學土木與環境工程系教授 ,美國工程院院士 ,國際水協 (IWA)和美國水環境聯盟 (WEF)前主席】

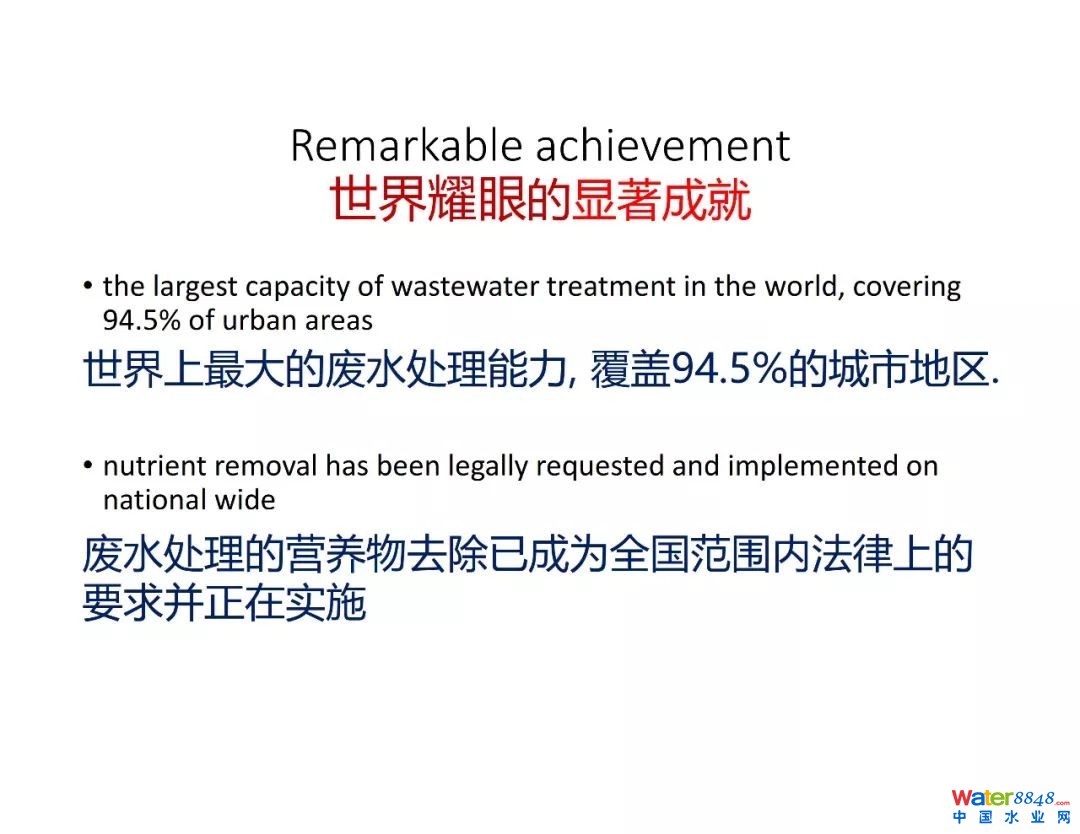

摘要：近幾十年來, 中國在城市衛生方面取得了顯著進展，擁有了世界上最大的廢水處理能力, 法律要求的全國范圍營養物去除。然而, 由于污水高細無機懸浮固體 (ISS) 濃度、低COD和C/N 比, 我國廢水處理存在低效率能量回收、高成本營養物去除、高污泥產量等問題。本研究重點揭示了城市污水處理廠污水特性與工藝性能之間的因果關系。顯然需要根據我國廢水獨特的污水特性制定城市污水處理 (WWT) 設計和運營綜合指南. 本文介紹了在制定指南之前, 一些潛在的能夠顯著提高城市污水處理系統的效率和可持續性措施和解決方案。

【延期通知】2020年中國城鎮污泥處理處置技術與應用高級研討會同期召開中國無廢城市建設及固廢資源化利用大會延期舉辦的通知

《中國給水排水》雜志社2020年中國城鎮污泥處理處置技術與應用高級研討會（第十一屆）同期召開中國無廢城市建設及固廢資源化利用可持續高質量發展大會邀請函（請?zhí)崆皥竺�，�?000人）

時間：延期至疫情后（因新冠肺炎疫情影響，會議延期至疫情結束后召開，新的具體召開日期另行通知）

地點：西安香格里拉大酒店（會場酒店）

酒店地址：陜西省西安市雁塔區科技路38號乙

《中國給水排水》雜志社
普拉克環保系統(北京)有限公司

國家環境保護污泥處理處置與資源化工程技術中心(生態環境部下屬)

中國水業網（www.ytziyue.cn）

同濟大學環境科學與工程學院、臺灣交通大學、清華大學環境學院、哈爾濱工業大學環境學院、上海交通大學環境科學與工程學院、天津大學環境科學與工程學院、浙江大學地球科學學院、中國科學院城市環境研究所、北京建筑大學城市雨水系統與水環境省部共建教育部重點實驗室、 中—荷污水處理技術研發中心、東北大學、沈陽建筑大學、中國科學院地理科學與資源研究所等

支持媒體：《中國給水排水》雜志、中國水業網（www.ytziyue.cn ）、 中國環保在線、《環境衛生工程》雜志、中國給水排水雜志網站( http://www.cnww1985.com)、中國水網、慧聰水工業網、水世界-中國城鎮水網、必高環保人才網、亞洲環保雜志 、水處理技術雜志等.

為了進一步提高我國污泥處理處置技術水平，了解國內外污泥處理處置的現狀、前景與發展趨勢，切實達到污泥無害化、減量化、穩定化、資源化的要求，避免由此引起的二次污染，《中國給水排水》雜志社聯合西安水務（集團）有限責任公司、西安水務（集團）生物質能源發展有限公司、德國施維英機械有限公司、天津創業環保集團股份有限公司、蘇伊士新創建有限公司、普拉克環保系統(北京)有限公司、 廣東芬尼克茲節能設備有限公司、廣東派沃新能源科技有限公司、

附件：2019年的部分技術報告：

作者：曹業始，Daigger G.T.

3、設計單位、工程總承包公司：中國市政工程華北設計研究總院、中國市政工程西北設計研究院、北京市市政工程設計研究總院、中國市政工程中南設計研究院、中國市政工程東北設計研究院、中國市政工程西南南設計研究院、上海市政工程設計研究總院、天津市市政工程設計研究院、上海市城市建設設計研究總院(集團)、廣州市市政工程設計研究總院、同濟大學設計院、天津大學設計院、中國能源建設集團、中國鐵道科學研究院、湖南省建筑設計院有限公司、深圳中鐵二局工程有限公司、太原市市政工程設計研究院、河南省城鄉規劃設計研究總院、中國市政工程華北設計研究總院有限公司昆明分公司、福州城建設計研究院有限公司、鎮江市規劃設計研究院、同濟大學建筑設計研究院（集團）、武漢市勘察設計有限公司、浙江省工業設計研究院、浙江省環科院、中國航空規劃設計研究總院有限公司、河南省建筑設計研究院有限公司、福州市規劃設計研究院、遼寧城建設計院、北京市市政工程設計研究總院有限公司廣東分院、中設設計集團、山東省陽光工程設計院、光大環保技術研究院、中船第九設計研究院工程有限公司、北京京城環保股份有限公司、華陸工程科技有限責任公司 (化學工業部第六設計院)、中國聯合工程有限公司、南京市市政設計院、凈化集團（玉環）給排水設計研究院有限公司、山東省環科院、青島市市政工程設計研究院、華錦建設集團股份有限公司、中建鐵路投資建設集團有限公司、中國電建集團裝備研究院有限公司、中化商務有限公司、中國聯合工程有限公司、天津市水利科學研究院、北京市水科學技術研究院、武漢市給排水工程設計院、常德市市政建設有限責任公司、大唐環境產業集團股份有限公司、遼寧省市政工程設計研究院有限責任公司、南京市給排水工程設計院、北京京城環保股份有限公司、機科發展科技股份有限公司、同方環境股份有限公司、中節能工程技術研究院、四川蓉信開工程設計有限公司 等。

4、高校（研究院所）: 清華大學、臺灣交通大學、中國科學院、同濟大學、天津大學、中國人民大學、哈爾濱工業大學、中國科學院、重慶大學、北京工業大學、北京交通大學、北京建筑大學、河北農業大學城鄉建設學院、江南大學 、武漢科技大學、華中科技大學、香港科大、上海大學、太原理工大學、太原學院、斯坦福大學 威廉與克羅伊•科第伽資源回收研究中心、中國科學院過程工程研究所、南京河海環境研究院、寧波諾丁漢大學、北京交通大學、中原工學院、浙江工商大學、 河北工程大學、福建師范大學、吉林建筑大學、中南大學、江蘇大學、中國科學院生態環境研究中心、蘇州科技大學、西安理工大學、浙江工業大學、吉林化工學院、大連理工大學、中國科學院成都生物研究所、華東理工大學、韓國慶北國立大學、浙江大學熱能所、寧波諾丁漢大學、中國石油大學（北京）克拉瑪依校區、等。

5、各地水務、環保、污泥投資建設運營單位：天津創業環保集團、北控水務集團、北京城市排水集團、北京首創、北京碧水源、啟迪桑德、天津水務集團、成都市興蓉環境、安徽國禎環保、深圳市水務(集團)、上海城投水務、重慶水務集團、東莞市水務投資、廣州市水務投資集團、南京水務集團、杭州市水務集團、武漢市水務集團、沈陽水務集團、廈門水務集團、珠海水務集團、山東水務發展集團、青島水務集團、濟南水務集團、上海巴安水務、中環保水務投資、昆明滇池水務、云南水務、中國水務集團、中國水務投資、粵海水務、威立雅水務、蘇伊士環境集團、中法水務投資、中國光大水務、貴州水務、海口市水務、華衍水務、天津華博水務、中環水務集團、成都排水、首創愛華市政環境、重慶康達環保、江蘇長江水務、鐵漢生態環境、沈陽振興環保、大連德泰小窯灣污水處理有限公司、成都自來水公司、中美綠色投資管理有限公司、 信開水環境投資有限公司、重慶康達環保產業（集團）、中持水務、江蘇大禹水務股份有限公司、銀泰達環保集團有限公司、陜西環保集團、濟寧中山公用水務有限公司、濟南市西區污水處理廠、常州市金壇區城市污水處理有限公司、上海南匯自來水公司、包頭排水公司、中山公用水務、鎮江市水業總公司、國電東北環保產業集團、蘇州工業園區中法環境技術有限公司、南京中電環保固廢資源有限公司、啟迪桑德環境資源股份有限公司、上海國惠環�？萍技瘓F(tuán)有限公司、重慶市環衛集團、湖南軍信環保集團、大連德泰控股有限公司、福建海峽環保集團股份有限公司、廣州市花都凈水有限公司、國電東北環保產業集團有限公司、福州市水務投資發展有限公司、首都機場動力公司、濟寧中山水務公司、山東公用控股污水公司、湖南新晃污水廠、重慶渝水環�？萍加邢薰�司、浙江建投環保工程有限公司、北京城市排水集團研發中心、中海油節能環保服務有限公司、昆明滇池投資有限責任公司、東營市財金水務有限責任公司、昆明通用水務公司、合肥熱電集團、瀚藍綠電固廢處理（佛山）有限公司、鄭州市污水凈化有限公司、北京首創污泥處置技術有限公司、天津生態城市政景觀有限公司、金州水務集團股份有限公司、泰州城北污水處理廠、長沙市聯泰水質凈化有限公司等。

6、環保、生態環境、污水、污泥處理處置技術和設備工程公司等。成都德菲環境工程有限公司、深圳瑞新達新能源科技有限公司、東莞市凱威爾環保材料有限公司、湖南北控威保特環境科技股份有限公司、可徠卡（上海）環境科技有限公司、蒂藹歐環�？萍及l(fā)展(上海)有限公司、天津管得通環�？萍加邢薰�司、常州帕斯菲克自動化技術股份有限公司、湖北華耀生物科技有限公司、河南宜居環境建設有限公司、宇星科技發展(深圳)有限公司、無錫通源環保技術工程有限公司、寧波鴻環土工材料有限公司、湖南鼎玖能源環境科技股份有限公司、中大萬邦（廈門）有機質科技有限公司 、安德里茨（中國）有限公司、廣東派沃新能源科技有限公司、鄭州國研環保科技有限公司、河南愛爾福克化學股份有限公司、上海在伊環�？萍加邢薰�司、杭州水管家環保技術有限責任公司、安德里茨（中國）有限公司、Prof. Numrich GEV 、大連青烏環保、江蘇優聯環境發展有限公司、科尼茲環�？萍迹ù筮B）有限公司、北排建設、吉林省拓達環保、蘇州四方特種濾布、 無錫國聯環�？萍脊煞萦邢薰�司、河南百川暢銀環保能源股份有限公司、新鄉仲德能源科技有限公司、 安陽艾爾旺新能源環境、成都中科能源環保有限公司、上海環保工程成套有限公司、科藍博（北京）環境技術有限公司、石垣環境機械（蘇州）有限公司、上海美伽水處理技術有限公司、上海力潔環�？萍加邢薰�司、維美德自動化公司、德國 Prof. Numrich GEV 、昆山威勝達環保設備有限公司、遼寧裕嘉和盛環�？萍加邢薰�司、安徽國禎環保節能科技股份有限公司、合肥中安清源環保科技有限公司、奧圖泰、菱重環環境技術、中國船舶重工集團公司第七一一研究所、河南光宇鴻愷電子、普茨邁斯特、艾特克控股集團、陜西先科環境、帕克環保技術、山東省環保產業股份有限公司、成都龍之泉科技股份有限公司、天津凱英科技發展、上海萊韋環�？萍加邢薰�司、上海泰譽環境科技有限公司、廣州市百明匯照明科技有限公司、無錫愛姆迪環�？萍加邢薰�司、神美科技有限公司、上海同化新材料科技有限公司、山東華利環保工程有限公司、南京萬德斯環�？萍脊煞萦邢薰�司、福建創源環保有限公司、江蘇東邦機械有限公司、北京華瑞朗斯水資源科技有限公司、株洲時代新材料科技股份有限公司、湖北加德科技股份有限公司、上�？底R食品科技有限公司、天津凱英科技發展股份有限公司、索理思（巴斯夫）、廣東天凱環保有限公司、上海貢境環境科技有限公司、江蘇寶聯氣體有限公司、航天晨光股份有限公司、浙江天源環�？萍脊煞萦邢薰�司、常州天興環�？萍加邢薰�司、貝卡特環境技術（北京）有限公司、大連邁克環境科技工程有限公司、九洲環境科技（天津）有限公司、聚光科技（杭州）股份有限公司、浙江卓錦環�？萍脊煞萦邢薰�司、廣州凱能電器科技有限公司、天府重工有限公司、徐州三原環境工程有限公司、上海華嚴檢測技術有限公司、北京清源華建環境科技有限公司、廣東芬藍環境科技有限公司、寧波甬和環保科技公司、格蘭富（上海）公司、青島金海晟環保科技公司、浙江三聯環�？萍脊�司、南京萬德斯環�？萍脊�司、青島思普潤環�？萍脊�司、愛森絮凝劑中國公司、山東中科恒源環保公司、江蘇康泰環�？萍脊�司、山東恒遠利廢環保公司、深圳深能環保上洋公司、揚州四啟環保設備有限公司、煙臺桑尼核星環保設備有限公司、國美水技術公司、山東創業環�？萍及l(fā)展有限公司、太原正陽環境工程有限公司、大連海川博創環�？萍加邢薰�司、江蘇博一環�？萍加邢薰�司、上海和惠生態環境科技有限公司、重慶金瑞圖環保科技有限公司、香港僑邦國際有限公司、 上海環信環境工程有限公司、中鋁山東有限公司、華章科技、杭州楚天科技有限公司、常熟市德潤智慧能源有限公司、重慶澤正、九洲環境科技（天津）有限公司、愛森(中國)絮凝劑有限公司、浙江卓錦環�？萍脊煞萦邢薰�司、徐州巨旋重型機械有限公司、廈門曙光偉業環保工程有限公司、徐州格雷安環保設備有限公司、四川宏佳蚓生物科技有限公司、菱重環環境技術服務(北京)有限公司、湖南奇思環保設備制造有限公司、寧波格林蘭生物質能源開發有限公司、杰瑞環保科技有限公司、山東蔚藍生物科技有限公司、江蘇富淼科技股份有限公司、上海中發環保(集團)有限公司、桐鄉市小老板特種塑料制品有限公司、三川德青科技有限公司、河北瑞諾環�？萍加邢薰�司、鄭州柳成行垃圾處理工程有限公司、廣東新環環保產業集團有限公司、深圳華凈環境科技有限公司、青島軟控�？骗h(huán)保有限公司、徐州礦源環�？萍加邢薰�司、等。

普通參會人員（設計院、水務公司、政府部門）為2300元/人（含會務、資料、場地、用餐、參觀考察等費用，不含住宿費）；2020年3月18日前返回參會回執并匯款的普通參會人員為2000元/人；設備工程技術企業參會人員為2900元/人；2020年3月18日前返回參會回執并匯款的設備廠家參會人員為2600元/人�，F(xiàn)場不能刷卡交會議費。注：需要現場或者提前領到發票的參會代表，請?zhí)崆皩�會�?wù)費匯款到雜志社。會議費現場只能收現金，不能刷卡。

（酒店房間緊張，請?zhí)崆盎貓?zhí)、預訂房間并付款。請3月18日前聯系中國給水排水雜志社的 金晟18622273726， 辦理預定房間手續，請將預定住房費用匯款至：金晟6217 9002 0000 4602 885 中國銀行天津分行；匯款時請注明入住參會代表姓名及單位名稱，入住香格里拉酒店的代表需提前支付實際住宿天數房費，入住藍溪國際酒店的代表需提前支付首晚住宿房費。 ）廣東芬尼克茲節能設備有限公司廣東派沃新能源科技有限公司

同濟大學環境科學與工程學院、臺灣交通大學、清華大學環境學院、哈爾濱工業大學環境學院、上海交通大學環境科學與工程學院、天津大學環境科學與工程學院、浙江大學地球科學學院、中國科學院城市環境研究所、東北大學、沈陽建筑大學、浙江工業大學、中國科學院地理科學與資源研究所等

支持媒體：《中國給水排水》雜志、中國水業網（ www.ytziyue.cn ）、《環境衛生工程》雜志、中國給水排水雜志網站、中國水網、慧聰水工業網、水世界-中國城鎮水網、必高環保人才網、亞洲環保雜志 、水處理技術雜志等。

附件：（部分報告）

題 目1：城市靜脈產業構建（固廢資源化會場）

題 目2：污泥處理處置的后發優勢（污泥會場）

題 目：城市污水廠干化污泥協同餐廚垃圾生物轉.化研究

報告人：同濟大學環境學院聯合國環境署環境與可持續發展學院李風亭教授副院長

題目：污水廠COD衡算和用以分析污泥產率和能源回收 曹業始1(報告人), Helmut Kroiss2,Glen T. Daigger31、曹業始:國際水協會士(IWA Fellow)，中持新概念環境發展宜興有限公司首席工藝師，新加坡PUB前首席專家 2、Helmut Kroiss:教授, 水質、資源和廢物管理研究所, 維也納技術大學，歐洲科學與藝術院院士 3、Glen T. Daigger:教授, 土木與環境工程系, 美國密歇根大學，美國工程院院士，中國工程院外籍院士 摘要：演講介紹了在歐美部分地區用于污水處理廠定量管理和”對標比較”的工具: 污水處理廠質量流,平衡. 包括原理,步驟和采用該工具帶來的益處. 並比較了傳統的城市污水處理和目前普遍的省略初沉和厭氧消化的工藝過程污泥產量和能源回收的差異。

題目：生物質炭增強污泥穩定化過程及溫室氣體減排效應報告人：同濟大學環境科學與工程學院楊長明教授

報告人：北京建筑大學郝曉地教授 （ 郝曉地，男，山西柳林人，教授，從事市政與環境工程專業教學與科研工作，主要研究方向為污水生物脫氮除磷技術、污水處理數學模擬技術、可持續環境生物技術�，F(xiàn)為國際水協期刊《WaterResearch》區域主編（Editor））

報告人：哈爾濱工業大學許國仁教授國家“萬人計劃”專家

許國仁教授國內外學術組織及學術期刊任職：Water Science & Technology Editor, Water Supply Editor；國際水協（IWA）小規模水和廢水專家委員會 副主席；國際水協（IWA）污泥專家委員會 秘書長；國家標準化委員會（ISO）污泥專業委員會工作組專家；

報告人：武漢理工大學桑穩姣市政工程系副主任，副教授

桑穩姣：工學博士，碩士生導師，民盟成員�，F(xiàn)任武漢理工大學土木工程與建筑學院市政工程系副主任，副教授，民盟湖北省委科技工作委員會委員，民盟武漢理工大學委員會第一支部主委，國際水協會員，湖北省公共資源交易平臺專家。

題 目：污泥處理處置技術探討及工程案例分享

題目：破解城鎮污泥處置難題--威立雅污泥處置解決方案及案例介紹

報告人：威立雅水務工程（北京）有限公司王維燕污泥市場拓展經理

報告人：廣東省建筑設計研究院李駿飛副總工程師/廣東省勘察設計大師

題 目：市政污泥處理處置系統解決方案及工程化應用

報告人：吳偉祥--博士，教授，博導，研究方向“廢物處理處置資源化”。浙江省杰出青年基金項目獲得者，2007年入選國家教育部新世紀優秀人才支持計劃。2010年入選“浙江省新世紀151人才工程”培養計劃�，F(xiàn)擔任浙江大學環境保護研究所所長 、浙江大學環資學院固廢研究中心主任

題 目：城市污泥熱解炭化產業化應用及發展趨勢

題 目：微塑料汚染對汚泥處理與管理的新挑戰報告人：吳唯民斯坦福大學土木與環境工程系高級研究員Challenge of Emerging Pollution of Microplastics to Sludge Treatment and Management Dr. Wei-Min Wu, Senior Researcher, Department of Civil & Environmental Engineering, Stanford University

題 目：It is now possible to give water industry waste residuals a second life 賦予自來水廠污泥“第二次生命” 報告人： Yaqian Zhao (趙亞乾) （Xi’an University of Technology/University College Dublin） （西安理工大學/愛爾蘭都柏林大學） ，國際水協會會士(FIWA) ，陜西省”百人計劃”特聘教授 ，甘肅省”飛天學者”講座教授 ，Water Science & Technology副主編

普通參會人員（設計院、水務公司、政府部門）為2300元/人（含會務、資料、場地、用餐、參觀考察等費用，不含住宿費）；2020年3月18日前返回參會回執并匯款的普通參會人員為2000元/人；設備工程技術企業參會人員為2900元/人；2020年3月18日前返回參會回執并匯款的設備廠家參會人員為2600元/人。現場不能刷卡交會議費。注：需要現場或者提前領到發票的參會代表，請?zhí)崆皩�會�?wù)費匯款到雜志社。會議費現場只能收現金，不能刷卡。

共創、共生、共贏-- -- 鼎力打造中國給水排水核心技術品牌生態圈

下水道系統的滲漏及其對水體黑臭和污水處理廠運行的影響 報告人：曹業始--新加坡公用事業局(PUB)前首席專家，國際水協會會士

原創：曹業始water8848

下水道系統的滲漏及其對水體黑臭和污水處理廠運行的影響 報告人：曹業始--新加坡公用事業局(PUB)前首席專家，國際水協會會士(IWA Fellow), 國際水協會營養物去除和回用專家領導小組成員，世界銀行環境顧問

下水道系統的滲漏及其對水體黑臭和污水處理廠運行的影響

介紹

中國在解決水污染問題上付出了巨大的努力并取得重大成就:總處理能力在2016年達到了 1 7.6億 m3/d ( 1 CUWA, 2017), 是世界上第一( 1 CUWA, 2017)。然而,消除 "黑臭水體" 仍然是具有挑戰性的任務, 同時許多污水處理廠面臨著由于異常低進水COD濃度(表 1) 和低COD/N 比 (表 2), 外部加碳去除營養物和低效率能量回收等形成操作成本的增加。在許多因素中, 下水道滲漏 (包括外滲和流入) 對改善水環境質量和污水處理廠運行起著中心作用 (張悅, 2017; 1 唐建國, 2017).但定量和整體性研究仍不多。本研究的目的是: 1.建立一種對下水道系統污水、COD、N、P 質量負荷滲透百分率和生物COD 去除率簡便的計算方法.五例[中國(排除香港、澳門和臺灣)、上海、廣州、天津、北京,四個城市具有處理能力≥ 100 000 m3/d 的污水處理廠]被用作量化分析;2. 探討污水滲漏與水環境以及城市污水處理廠性能和運行的關系;3. 據此提出相應建議。

題目：下水道系統的滲 漏及其對水體黑臭和污水處理廠運行的影響

題目：污水處理廠審計: 物流與能源效率

報告人：曹業始--新加坡公用事業局(PUB)前首席專家，國際水協會會士(IWA Fellow), 國際水協會營養物去除和回用專家領導小組成員，世界銀行環境顧問

下水道系統的滲漏及其對水體黑臭和污水處理廠運行的影響

(詳細摘要)

介紹

中國在解決水污染問題上付出了巨大的努力并取得重大成就:總處理能力在2016年達到了 1 7.6億 m3/d ( 1 CUWA, 2017), 是世界上第一 ( 1 CUWA, 2017)。然而,消除 "黑臭水體" 仍然是具有挑戰性的任務, 同時許多污水處理廠面臨著由于異常低進水COD濃度(表 1) 和低COD/N 比 (表 2), 外部加碳去除營養物和低效率能量回收等形成操作成本的增加。在許多因素中, 下水道滲漏 (包括外滲和流入) 對改善水環境質量和污水處理廠運行起著中心作用 (張悅, 2017; 1 唐建國, 2017).但定量和整體性研究仍不多。本研究的目的是: 1.建立一種對下水道系統污水、COD、N、P 質量負荷滲透百分率和生物 COD 去除率簡便的計算方法.五例[中國(排除香港、澳門和臺灣)、上海、廣州、天津、北京,四個城市具有處理能力≥ 100 000 m3/d 的污水處理廠]被用作量化分析;2. 探討污水滲漏與水環境以及城市污水處理廠性能和運行的關系;3. 據此提出相應建議。

方法和方法

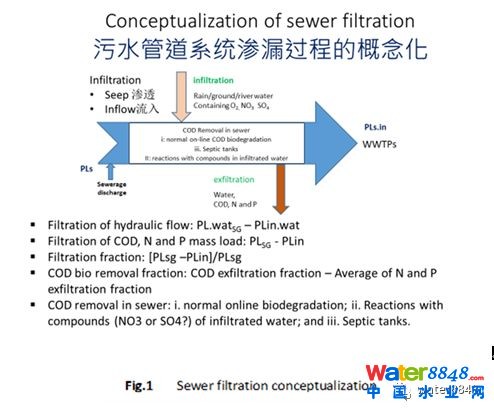

圖1說明了污水下水道系統的滲漏的概念和在本研究中采用的方法。新加坡的個人(民用)用水量、COD、氮、磷的個人負荷 (PLs)被用作參考值: 0.176 m3/日.個人, 9.7 克氮/日.個人, 1.0 克磷/日.個人。70% 的新加坡個人負荷被采納作為研究整個中國參考值, 而100% 新加坡個人負荷為用于四個城市研究。分別從 2 CUWA (2017) 和 1 CUWA (2017)計算中國在污水處理廠的進入地點個人(民用)用水量、COD、氮、磷的個人負荷 (PLs)值。假設氮、磷為保守化合物,以COD的 外滲透百分率與氮、磷的外滲透平均百分率差計算生物COD去除率。

結果

污水滲漏呈現很高百分率: 39% 的外滲漏(中國) 和48% 的內滲漏 (天津) (表 3).COD 的外滲漏百分率在 17% (北京) 和 66% (中國) 之間 (圖 2), 平均為44%. N 和 P 的外滲漏百分率平均值分別為21.5% 和23.2%。生物 COD 去除率的平均分?jǐn)?shù)至少為24%。大量外滲漏的污水、氮和磷污染了地下水和河流,并形成擴散源而難以控制(Metcalf and Eddy, 2004 ), 往往是造成"黑色和惡臭水體’’主要原因.外滲漏污水中的硫酸鹽、氯化物和氮化合物可以再滲入受損的下水道系統 (Eiswirth和Hotzl, 2004)。高COD生物去除率意味著COD用于還原地下水中硝酸鹽的可能性 (Nielson, et, 1991;Talib 等, 2002;van Loosdrecht, 2018),消耗的 COD和有氧異養轉化消耗的 COD數量級相同(Huisman等, 2004).廣泛存在于中國地下水硝酸鹽已被證明 (Gu etc., 2013; Hanetc., 2013).低碳/氮比率的另一個可能因素是排放系統中化糞池溢出含有更少 COD(Kroiss, 2018; Daigger, 2018).

下水道系統高COD生物去除率對低進水COD/N (五例:7.7 - 8.8 之間,新加坡:11.3) (表 2) 和在許多市政污水處理廠測得低進水 VSS/TSS 比率(30% -60%) (戴曉虎, 2017;鄭興燦, 2017;吉芳英, 2017;吳遠遠, 2018) 表明固體的生物降解性較差 (Henzeetc,, 2002)。后者由于滲透細砂和黏土與直徑 200µm (吉芳英, 2017)變的更糟。進水碳的短缺和生物降解性差和法定的營養物排放要求構成了在許多污水處理廠中省略主沉淀池,外部加碳和低百分比 (« 10%)厭氧消化池用于能量回收在中國 (戴曉虎, 2017)的主要原因。

在許多污水處理廠活性污泥池中惰性細顆粒降低了混合液的 VSS/MLSS 比率(30% - 50%, (鄭興燦, 2017; 吉芳英, 2017; 李激, 2018) 與正常范圍的70% - 80% (Henze等, 2002) 相比, 活性污泥罐和厭氧消化池要求額外的反應器容積(Daigger, 2014)。同時在反應器沉降的惰性固體減少了有效的反應器容量 (吉芳英, 2017)。厭氧消化池污泥低 COD進料負荷和高惰性無機含量導致低沼氣產量 (吉芳英, 2017),高污泥產量。

建議

五例分析結果表明總的來說下水道系統滲漏嚴重.滲漏污染地下水, 與"黑臭水體"密切相關;同時導致廢水處理廠操作偏離可持續發展性. 因此恢復下水道系統的完整性以消除滲透有助從根本上解決以上兩個問題,是當前實現綜合和可持續水和實現城市水循環閉環管理的一項緊迫任務。為此, 主要建議如下:

§ 對目前下水道 (和部分雨水集體系統) 的滲漏進行全國范圍的調查。

§ 研究在當?shù)貤l件下,滲漏對水環境和 "黑臭味水體" 的影響;

§ 研究滲水/河水與污水、化糞池在下水道中的相互作用及對生物 COD 去除的影響, 以提高污水處理廠的進水COD濃度;

§ 根據成本效益分析, 制定任務清單,替代方案和優先考慮,經濟高效制定破損下水道系統修復工作計劃并付諸實行。

§ 實施下水道系統、污水處理廠和接收水體進行一體化管理.

§ 評估現有現有的單元和過程(和新開發的除砂/粘土微粒去除裝置)的效率,

§ 進行在當?shù)貤l件下,原污水COD的成分特性研究,特別是在惰性固體COD含量;

§ 研發在目前的進水特性條件下,各個單元/過程設計和以一體化的方式設計污水處理廠的基本原理準則,并制定升級和重建設計指南.

參考文件 (省略)

Appendix: Tables and Figures

Table 2Characteristics of influent municipal sewage of municipal WWTPs in China and Singapore (in mg/L)

	COD	BOD	SS	TN	NH 4 -N	TP
China	267	111	182	34	25	3.8
Shanghai	280	138	158	32	24	4.1
Guangzhou	181	92	186	24	19	3.5
Tianjin	470	202	242	59	43	5.9
Beijing	513	225	289	56	38	6.7
Singapore	565	325	296	50	38	6.5

Table 2The ratios of organic carbon and nitrogen of the sewages of China, four cities and Singapore

Ratio	China	Shanghai	Guangzhou	Tianjin	Beijing	Singapore
COD/BOD5	2.4	2.0	2.0	2.2	2.3	1.8
COD/TN	7.7	8.7	7.5	8.0	8.8	11.3
BOD5/TN	3.3	4.4	3.8	3.6	4.0	7.6

Table 3Person Loads of water consumtion, treated, COD and exfiltration fractions estimated

	PL of water consumption* m3/cap.d	PLin of water treated** m3/cap.d	Per. PL of water in- or ex- filtrated %	PLin of COD in inf. WWTPs g COD /cap.d	PL of COD disappeared g COD/cap.d	Per. PL of COD Disappeared, %
China	0.168	0.103	39***	28	56	66
Shanghai	0.223	0.252	13	71	50	41
Guangzhou	0.246	0.277	13	50	71	59
Tianjin	0.109	0.162	48	76	45	37
Beijing	NA	0.194	`NA	100	21	17
Singapore	0.176	0.196	10	110	11	10

* 2 中國供水和污水處理協會(2017), ** 1 中國供水和污水處理協會(2017), *** - exfiltration

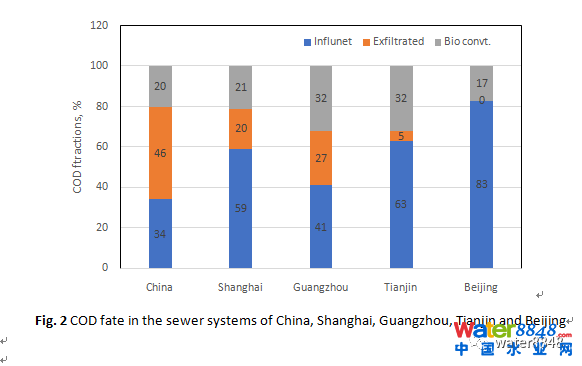

Fig. 2COD fate in the sewer systems of China, Shanghai, Guangzhou, Tianjin and Beijing

下水道系統滲漏對黑臭水體和污水廠運行的影響：北京、上海、廣州、新加坡四地的對比分析研究

來源 ：IWAIWA國際水協會

中國在水污染治理問題上已經取得了顯著的進步。中國住房和城鄉建設部2018年第二季度全國城鎮污水處理設施建設運行情況通報顯示，截至2018年6月底，全國設市城市、縣（以下簡稱城鎮，不含其它建制鎮）累計建成污水處理廠3,802座，污水處理能力達1.61億立方米/日，成為全世界單日污水處理量最大的國家。然而，消除黑臭水體依然是巨大挑戰，同時中國污水廠面對日益嚴格的排放標準，也有很多問題尚待解決，其中一大問題是進水COD往往異常的低。中國城鎮供水排水協會（CUWA）2017年發布的數據顯示，市政污水廠的進水COD平均值僅為267mg/L，南方地區的一些污水廠COD甚至低于100mg/L，而歐洲污水廠的進水COD一般在400-1,000mg/L。

表1. 中國各地區污水廠進水水質和新加坡的對比（單位：mg/L）

中國大多數城市污水廠進水COD的C/N為7.5-8.8，屬于中等偏低的水平，而且有大量惰性固體組分。為了保留更多碳源用于脫氮除磷，許多污水廠都略去初沉池，而且有厭氧消化工藝的污水廠占比不到10%，因此大部分污水廠都要通過外加碳源滿足一級A的總氮標準（TN<10mg/L）。

進水COD濃度低也可能是由于污水管網存在滲漏問題，包括了外滲和內滲。黑臭水體問題很大程度跟管網滲漏有關。專家認為，要解決黑臭水體問題，先要解決污水廠進水低濃度的問題，并且要對管網滲漏情況進行量化。國內外水務專家就此進行了聯合研究，目的是開發出一套簡易的量化方法，探討管網滲漏對黑臭水體和污水廠運行的影響，最后提出相關建議。專家團包括新加坡PUB前首席專家的曹業始博士、荷蘭TU Delft的Mark van Loosdrecht教授，國際水協會前主席Helmut Kroiss教授和Glen Daigger教授、上海城市建設設計研究總院總工唐建國、中國水協排水委員會楊向平 主任、甘一萍 秘書長、江南大學李激教授、中國土木工程學會水工業分會張悅 理事長等。他們的報告發表在國際水協會的期刊《Water Science & Technology》上。

研究方法

研究人員將污水廠進水的氮磷濃度分解為三個來源，第一是人們?nèi)粘Ｉ�活用水產生的負荷，第二是污水管網的內滲和外滲，第三是少量進入管網的工業廢水。此外，還有部分污水在管網里發生生物降解，這都會影響進水COD的濃度。

圖1. 污水下水道的內滲外滲過程示意圖

研究團隊首先以新加坡為例，計算人均污水負荷值。結果顯示，新加坡的人均用水量為200L/天，假設內滲率約10%（旱天），沒有外滲現象，COD在管網的降解率為10%，可以算得COD、氮和磷的個人負荷人別為121、9.7、1.0g/人/天。這些數值和奧地利、德國等歐洲國家?guī)缀跻荒Ｒ粯印?/span>

初步計算反映了中國污水管網存在嚴重的滲漏問題。在這次研究里，他們專門考察了北京、上海和廣州的情況，并和新加坡進行對比。下表是人均用水和滲漏對比的概況，統計的都是處理量在10萬m³/天以上的污水廠。

表2. 人均用水、處理率和滲漏率的對比

表3.污水廠進水氮、磷和外滲情況的對比

滲漏對水環境的影響

上表2統計顯示，中國污水管網的整體外滲率達39%，考慮到南方水位較高，他們認為外滲情況主要發生在北方，而南方以內滲為主，致使進水濃度便低。但總的來說，這些外滲的COD和氮磷進入地下水或者地表水，導致黑臭水體的形成。這種擴散污染很難控制，而且其中形成的硫化物、硝酸鹽或亞硝酸鹽會進一步消耗可降解的COD。

圖2. 管網系統的COD去向統計

另外，數據顯示上海污水廠COD的惰性顆粒組分超過30%，歐洲只為8-20%，VSS/SS比范圍在30-60%之間，低于歐洲的70%。具體參數見下表4。

表4

作者認為，上述結果說明合理設計和運行下水道系統，對于保護水生環境、消除黑臭水體，以及確保污水廠可持續運行至關重要。北京的案例證明了“廠網一體化”管理策略的有效性。最近住房和城鄉建設部、生態環境部、發展改革委印發《城鎮污水處理提質增效三年行動方案(2019—2021年)》對下水道的修復技術做出了指示，應該能加快污水管網系統的修復和完善。

對污水廠運行的影響

管網的滲漏問題使污水廠的運行表現偏離其設計能力。下水道系統的COD生物去除率高，使得進水COD/N比值偏低，平均在7.7-8.8之間，低于新加坡的11.2(表 4)。許多污水廠測得的進水VSS/TSS比率很低，約為30-60%，這表明固體的生物降解性較差。這是由于內滲引入的許多細砂和黏土（直徑小于200µm）造成的，這些物質來自土地開發和城市化發展。進水碳源短缺、生物降解性差，為了滿足氮磷的出水要求，必須外加碳源才能達標排放。這些細砂也占據了活性污泥池和厭氧消化管的空間，降低了處理效率和沼氣產量。作者認為目前移除初沉池和厭氧污泥消化的常規做法過于簡單，管理者需要根據當?shù)鼐唧w情況，對污水廠運行進行優化。

七點建議

研究團隊的比較分析方法對中國下水道管網的滲漏進行了初步量化，總的來說40%的水量流失和50%的COD和氮磷外滲量十分驚人。這也反應了管網問題確實和黑臭水體密切相關，同時也降低了污水處理廠的運行效率。他們指出，修復下水道管網的完整性，消除滲漏問題，能幫助中國從根本上解決黑臭水體的問題，實現城市可持續水管理的目標。對于日后應該采取怎樣的措施，作者們列出了以下七點建議：

有四點建議是關于對管網滲漏調查的優化：

1. 開展全國范圍的調查，評估對目前下水道 (以及部分雨水系統) 的滲漏情況。要達到量化的目的，調查要考慮旱天和雨天天氣、時間/空間條件的變化情況（例如一年里地下水位的變化），這樣有助了解表面現象背后的復雜機制；

2. 研究在當?shù)貤l件下，滲漏對水環境和黑臭水體的影響;

3. 研究內滲地下水/河水與污水的相互作用、以及外滲污水和地下水/河水的相互作用，以及這些相互關系對水環境和COD在管網里的生物降解的影響;

4. 根據成本效益分析, 制定任務清單和替代方案，并列明優先級，最終制定下水道系統的修復計劃，并予以執行。

另外三點建議是關于如何在現有進水水質條件下改善污水廠的運行表現：

5. 結合當?shù)厍闆r，評估當前污水水質，尤其是可生物降解和惰性固體的組成比，因為了解進水特性是污水廠設計和運行必不可少的首要任務。

6. 評估現有工藝單元的運行效率，特別是沉砂池和生物處理單元。分析并確定對污水廠進行升級或改造會遇到的瓶頸問題。

7. 根據目前的進水特性，對各單元/工藝開發一套合理的、一體化的設計指南，尤其是那些滲漏情況嚴重的地區。

參考資料

The leakage of sewer systems and the impact on the ‘black and odorous water bodies’ and WWTPs in China, Y. S. Cao, J. G. Tang, M. Henze, X. P. Yang, Y. P. Gan, J. Li, H. Kroiss, M. C. M. van Loosdrecht, Y. Zhang and G. T. Daigger, Water Science and Technology, Volume 79, Issue 2,Feb 2019

doi: 10.2166/wst.2019.051

歡迎加入我們，成為IWA會員！閱讀原文”，訪問會員網站IWA Connect。任何疑問，可郵件至dan.wang@iwahq.org咨詢。

https://iwaconnect.org/subscribe#/

IWA微信已開通了原創保護功能，其他公眾號轉載不得修改其中的任何文字、圖片和排版，未經授權不得擅自摘抄復制微信內容

國際水協會（IWA）官網 www.iwa-network.org

了解更多水行業前沿信息，敬請搜索關注國際水協會微信公眾號“IWA國際水協會”

也可長按下方二維碼，在彈出對話框中選擇“識別圖中二維碼”來關注我們。

Towards a Water Wise World

共創、共生、共贏-- -- 鼎力打造中國給水排水核心技術品牌生態圈

https://www.sohu.com/a/378719311_698856?spm=smpc.author.fd-d.1.1583804164032KQI7iDp
