浙江省住建廳于6月2日發布《地埋式城鎮污水處理廠建設技術導則（試行）》。本導則適用于浙江省地埋式城鎮污水處理廠的設計、施工和工程驗收。詳情如下：

地埋式城鎮污水處理廠建設技術導則（試行）

前 言

為貫徹《中華人民共和國水污染防治法》和《水污染防治行動計劃》等法律法規，按照國務院《城鎮排水與污水處理?xiàng)l例》（國務院令第641號）要求和省委省政府“五水共治”決策部署，規范和指導地埋式城鎮污水處理廠的設計、施工和驗收。導則編制組經廣泛調查研究，認真總結實踐經驗，參考有關國家標準，結合浙江本地的實際情況，在廣泛征求意見的基礎上，編制本導則。

本導則共分9章，主要內容包括：總則，術語，基本規定，總體布局，地下廠區設計，地面層設計，輔助設計，施工與調試，工程驗收。

本導則由浙江省住房和城鄉建設廳負責管理，由浙江省城市水業協會負責技術內容的解釋。執行過程中，請有關單位結合實際，不斷總結經驗，并將發現的問題、意見和建議函告浙江省城市水業協會（浙江省杭州市上城區建國南路168號供水大廈，郵政編碼：310009），以供修訂時參考。

本導則起草單位、主要起草人和主要審查人：

起草單位：浙江省城市水業協會

浙江省長三角標準技術研究院

中國電建集團華東勘測設計研究院有限公司

杭州余杭環境（水務）控股集團有限公司

浙江工業大學

杭州蕭宏建設環境集團有限公司

主要起草人：樓繼鋒 朱建文 魏 俊 代 榮 王禮兵

徐 敏 劉宏遠 韓萬玉 王升陽 周佳恒

朱海濤 毛 加 倪國軍 趙立佳 孫 杰

鄧銘庭

主要審查人：周鑫根 俞亭超 褚金雷 沈小紅 王英達

1 總則

1.0.1 為規范地埋式城鎮污水處理廠的建設，做到安全可靠，技術先進，經濟合理，制定本導則。

1.0.2 本導則適用于浙江省地埋式城鎮污水處理廠的設計、施工和工程驗收。

1.0.3 地埋式城鎮污水處理廠的建設，除應符合本導則的規定外，尚應符合國家、行業和浙江省現行有關標準的規定。

2 術語

2.0.1 地埋式城鎮污水處理廠 buried municipalwastewater treatment plant

也稱地下式城鎮污水處理廠，污水處理構筑物位于地面以下天然形成的或人工挖掘的相對封閉的地下空間，地面層可進行土地綜合利用的城鎮污水處理廠，包括全地埋和半地埋等形式，污水廠由地面層和地下廠區組成。

2.0.2 全地埋式城鎮污水處理廠 totally-buriedmunicipalwastewater treatment plant

也稱全地下式城鎮污水處理廠，污水處理構筑物完全位于地面以下天然形成的或人工挖掘的相對封閉的地下空間，池體上部完全覆蓋土，地面層進行土地綜合利用，生產活動均位于密封地下的城鎮污水處理廠。

2.0.3 半地埋式城鎮污水處理廠 semi-buriedmunicipalwastewater treatment plant

也稱半地下式城鎮污水處理廠，污水處理構筑物完全位于地面以下天然形成的或人工挖掘的相對封閉的地下空間，處理池體整體位于地下，員工巡視及設備層位于地面層，高出地坪的箱體上部完全覆蓋土種植綠化的城鎮污水處理廠。

2.0.4 生態綜合體 ecological complex

生態綜合體是由自然生態系統、人類系統、社會系統、居住系統和支撐系統五大要素，通過系統的組合構筑在一個特定區域的人居環境體系。在此體系中，突出強調了自然生態與人類生活的和諧統一。

2.0.5 地下箱體 underground box

位于地面以下，由鋼筋混凝土的底板、頂板和若干縱橫墻組成的，形成中空箱體的整體結構。

2.0.6 雨季流量 rainy season disge

降水集中的季節地埋式城鎮污水處理廠可能出現的最大流量。

3 基本規定

3.0.1 地埋式城鎮污水處理廠的規模應根據國土空間規劃和污水專項規劃，結合水環境質量要求、污水再生利用和現狀調查資料等因素合理確定；通過綜合經濟技術比較，統籌考慮分期建設銜接方案。

3.0.2 地埋式城鎮污水處理廠出水水質標準應符合現行國家標準《城鎮污水處理廠污染物排放標準》GB 18918和現行地方標準《城鎮污水處理廠主要水污染排放標準》DB/33 2169的規定。

3.0.3 地埋式城鎮污水處理廠工藝選擇應符合下列規定：

1 應根據進水水質和出水水質要求，優先選用技術先進、運行可靠、適當超前的污水處理工藝；

2 合理利用土地，提高環境質量并符合城市長期規劃；

3主體工藝應綜合規模、處理目標、設備數量、構筑物占地等因素進行選擇。

3.0.4 地埋式城鎮污水處理廠設施應確保安全，重點進行除臭通風、抗浮、抗震、防澇、消防、防滲等設計，同時應做好衛生和防疫措施。

3.0.5 地埋式城鎮污水處理廠宜選用智能化控制系統，減少人工操作，做到自動化控制。

3.0.6 地埋式城鎮污水處理廠應綜合利用廠區地面層土地資源，結合其他公共基礎設施建成生態綜合體，地面層生態綜合體應與地下廠區做到同步設計，同步施工。

4 總體布局

4.1 一般規定

4.1.1地埋式城鎮污水處理廠宜建設于經濟發達、用地緊張和鄰避效應突出等地區，其地面層土地應進行綜合利用。

4.1.2地埋式城鎮污水處理廠應選擇高標準出水要求項目。

4.1.3地埋形式應優先采用全地埋雙層加蓋和半地埋雙層加蓋形式。

4.1.4地埋式城鎮污水處理廠相關環保標志牌布置應符合現行國家標準《環境保護圖形標志——排放口（源）》GB 15562的規定。

4.1.5 應采用豎向分層和橫向分區布局形式，在豎向布局上可分為地下箱體層和地面層，在橫向布局上可分為處理區、深度處理區和污泥處理區。

4.1.6在滿足污水處理工藝要求的前提下，整體設計應緊湊合理，地面層與地下廠區應做好銜接。

4.2 構（建）筑物布置

4.2.1結構柱網的布局應結合工藝設備、構筑物，宜結合導流渠、隔墻進行設置，確定獨立柱的設置數量，并宜結合上部構（建）筑物設置。

4.2.2污水處理構筑物布置應考慮工藝運行要求和減少占地面積，采用疊合布置和集成共壁技術；構筑物之間應減少水頭損失，采用渠道連接。

4.2.3高壓配電間、管理用房和中央控制室宜放置在地下箱體以外。

4.2.4應避免采用火災危險性甲類、乙類的處理工藝及設備，當必須選擇有關工藝及設備時，應布置在地下箱體以外。

4.2.5分期建設的地埋式應預留遠期擴建地下通道接口。

4.2.6 當所使用藥品的危險性等級屬于甲類或乙類時，應將其獨立置放于專用房間，且不應放置于地下。專用房間應遠離人員密集區域和主交通道路，并設置為敞開式或半敞開式建筑形式。

4.3 交通組織

4.3.1地面層道路設計建設應與城市道路相協調。

4.3.2地面層至地下廠區車行道出入口不宜少于2個，且出入口分別設計、互不干擾。

4.3.3地面層與地下廠區連接坡道的坡度不應大于0.08，最小凈高不宜低于4.0 m。

4.3.4當對地埋式城鎮污水處理廠地面層進行綜合利用時，其出入口應與污水廠出入口完全分開，并有效隔離。

5 地下廠區設計

5.1 一般規定

5.1.1地下廠區內構筑物應結合實際環境影響，工藝要求，操作維護及安全防護等因素加設蓋板。

5.1.2 地下廠區內構筑物應設置適用的欄桿、防滑梯等安全措施。

5.1.3地下廠區應考慮工藝設備的吊裝、安裝、檢修的交通和空間要求，設置吊裝孔，吊裝孔應靠近地面層道路，與地面景觀設計需要協調，并做好防水等防護措施。

5.2 進水單元

5.2.1進水泵站的設計流量應按納管范圍內的污水規劃流量確定。

5.2.2進水方式設計應符合下列規定：

1宜采用泵站提升泵輸送進水模式，設置斷電緩閉閥門，與提升泵實現聯動；同時閥門宜采用電動和液壓機械雙驅動方式；

2 采用重力流進水的地埋式城鎮污水處理廠，進水單元除設置進水速閉閘門外，宜加裝電動或液控速閉閥門等安全保障措施。

5.3 預處理

5.3.1 宜設置粗格柵、細格柵、超細格柵等多道格柵；當選用MBR工藝時，應明確超細格柵間隙參數。

5.3.2沉砂池的設計應符合《室外排水設計規范》GB 50014的規定，宜兼具去渣、除油的功能。

5.3.3沉砂池排砂方式宜采用砂泵或空氣提升泵排砂。

5.3.4宜建立收集砂水分離設備、壓榨設備等產生廢水的廢水泵房，選擇不易堵塞的水泵，并宜根據實際情況放大選型。

5.4 生物處理

5.4.1生物反應池頂板宜設置用于觀察、取樣及檢修的孔洞，孔洞蓋板應選用熱浸鋅鋼、玻璃鋼等防腐材質。

5.4.2地埋式城鎮污水處理廠宜采用單層或雙層矩形二次沉淀池。矩形二次沉淀池宜采用配水孔布水，配水孔大小、過孔流速、間距宜根據試驗資料確定。

5.4.3當采用膜生物反應器時，膜池寬度的確定應考慮結構柱網間距及膜組器尺寸。

5.4.4膜池應設計起吊裝置，起吊裝置軌道的布設應地下空間結構柱距相優化、協調，并考慮實際膜組器安裝數量。

5.4.5地埋式城鎮污水處理廠鼓風曝氣系統的曝氣器，應選用充氧性能高、布?xì)饩鶆�、阻力小、不易堵塞、耐腐蝕、操作管理及維修方便的產品，宜采用吊裝形式進行安裝。

5.4.6 使用MBR等膜過濾處理工藝宜設置膜組器離線清洗平臺。

5.5 深度處理

5.5.1污水深度處理工藝單元主要包括：混凝、沉淀、過濾、消毒，必要時可采用活性炭吸附、膜過濾、臭氧氧化和自然處理等工藝單元。

5.5.2 尾水排放管路較長的地埋式城鎮污水處理廠宜采用次氯酸鈉消毒。

5.5.3 反洗氣量大及反硝化工藝的濾池宜加強通風換氣。

5.6 污泥處理

5.6.1污泥的濃縮脫水可采用真空過濾機、板框壓濾機、螺旋式脫水機等設備。

5.6.2污泥處理處置應根據污水專項規劃和環境保護要求確定，處理過程應避免造成二次污染產生，工藝選擇應符合本導則第3.0.3條的規定。

5.6.3宜采用污泥料倉貯存脫水污泥，使用污泥柱塞泵輸送污泥。

5.7 尾水再生利用

5.7.1 地埋式城鎮污水處理廠應考慮尾水再生利用，利用方式及水質指標應符合現行行業標準《再生水水質標準》SL 368的規定。

5.7.2氣壓給水設備應根據泵坑液位信號以及回用水系統壓力信號綜合控制水泵啟停，并采用先開先停、先停先開的方式輪換運行。

5.7.3 當尾水排放管路較長時，宜在管路上增加若干中水回用接口。

5.8 地下箱體結構

5.8.1地下箱體結構設計使用年限不應低于100年，結構設計安全等級應按一級執行。地埋式城鎮污水處理廠地下箱體結構設計應符合現行國家標準《混凝土結構設計規范》GB 50010的規定。

5.8.2地下箱體應考慮抗浮設計。

5.8.3當進行地下箱體受力計算時，屋面種植土覆土重度宜取30 kN/m2，抗浮計算時，宜取15 kN/m2~16kN/m2，地下箱體外墻側向土壓力取值應符合現行國家標準《給水排水工程構筑物設計規范》GB 50069的規定。

5.8.4地下箱體構件應采用防水混凝土。地下箱體底板及側壁防水等級應為二級，地下箱體頂板防水等級應為一級。

5.8.5地下箱體構件設計應符合現行國家標準《巖土錨桿與噴射混凝土支護工程技術規范》GB 50086和《城市綜合管廊工程技術規范》GB 50838的規定。

5.8.6基坑開挖范圍為深厚的淤泥層、淤泥質土、砂層等，圍護墻宜采用地下連續墻。

5.8.7地下箱體應考慮抗震設計，抗震設防烈度應符合現行國家標準《建筑抗震設計規范》GB 50011的規定，地下箱體結構的抗震等級應為二級及以上。

6 地面層設計

6.0.1 地面層建設不應影響地埋式城鎮污水處理廠安全穩定運行。

6.0.2地面層設計應與地下廠區同時設計、同時施工、同時投產使用，并結合城市整體開發建設需要，承接服務城市內部周邊區域的功能，統籌考慮公共設施、商業街區、主題公園、相關科技展館及公益體育等綜合利用；并與周邊環境景觀相協調。

6.0.3地面層雨水收集與處理宜結合當?shù)睾＞d城市建設相關要求進行設計。

6.0.4 采光井應結合地面層建設模式設置，且滿足地下廠區自然采光的要求，采光井周圍應采取有效的隔離、保護措施。

6.0.5 風井及排氣筒的設計應符合下列規定：

1排氣筒高度及防護距離應根據環境影響評價要求確定；

2 應在周圍設置安全防護措施；

3建筑造型宜結合周邊景觀綜合考慮。

7 輔助設計

7.1 工藝管道

7.1.1 地埋式城鎮污水廠內各種管道溝渠應合理安排，避免相互干擾。

7.1.2處理構筑物間輸水、輸泥和輸氣管線的布置應根據現行國家標準《工業企業總平面設計規范》GB 50187的規定，并使管渠長度短、損失小、流行通暢不易堵塞和便于清通。

7.1.3當管道布置復雜時宜設置管廊，并應符合下列規定：

1管廊內宜敷設儀表電纜、電信電纜、電力電纜，給水管、污水管、污泥管、再生水管，壓縮空氣管等，并設置色標；

2管廊內應設通風、照明、廣播、電話、火警及可燃?xì)怏w報警系統、獨立排水系統、吊物孔、人行通道出入口和維護需要的設施，并應符合國家現行有關防火規范的規定。

7.1.4管道防腐等防護措施應符合本導則第7.10節的規定。

7.1.5應對各工藝段配水渠和回流渠應進行除臭與通風，并應符合本導則第7.8節的規定。

7.2 電 氣

7.2.1 供電系統的設計宜按一級負荷設計。

7.2.2 變電所設計應符合下列規定：

1應符合現行國家標準《20kV及以下變電所設計規范》GB 50053和《35kV~110kV變電站設計規范》GB 50059的規定，且位置宜接近負荷中心，方便進出線、設備運輸；

2變配電間頂部應高于周圍頂面，并做好防水滲水措施；

3宜增設獨立除濕裝置；

4 宜采用獨立的新風系統。

7.2.3 電氣設備機房不應設置在易水淹處，安裝于潮濕環境的電氣設備應采取防潮防凝露措施。

7.2.4高低壓配電設備、變壓器不應采用油浸式設備，宜采用節能型干式變壓器。

7.2.5 地下廠區消防設備纜線設計應符合下列規定：

1應選用耐火電纜，其他設備纜線應選用阻燃電纜；

2橋架材質宜選用鋁合金；

3有防腐、防爆要求的用電設備布線，應采用穿金屬管布線、暗敷。

7.3 自動化系統

7.3.1 地埋式城鎮污水處理廠應設置含綜合信息化管理系統、生產工藝控制系統、環境控制系統、安防系統、語音通訊系統等綜合信息自動化系統。

7.3.2綜合信息化管理系統應具備下列功能：

1 數據優化及數據分析功能；

2 報表及曲線功能；

3 遠程工藝及設備監視功能；

4移動APP應用功能；

5風險監控及事件預警功能；

6廠網聯動調度指揮功能；

7 應急響應功能；

8 設備管理功能；

9 接口協議管理功能。

7.3.3 生產工藝控制系統應具備下列功能：

1 自動控制及儀表檢測系統宜由中央控制和現場控制組成，應具備下列功能：

1）中央控制系統應具備生產監視、過程控制、數據管理、報警管理、事件處理和報表及打印輸出等功能；

2）現場控制系統應具備污水污泥處理設備的自控和數據采集功能。

2電力監控系統應多整個廠區的電氣系統實施中央監控。

7.3.4 環境控制系統應具備對通風、照明、溫度、濕度和易燃易爆及有害氣體監測等輔助附屬設備進行智能化管理控制的功能。

7.3.5安防系統由視頻監視系統、移動巡檢系統、門禁控制系統和火災報警系統等組成，并應符合下列規定：

1 移動巡檢系統應具備人員巡檢監管考核、巡檢數據管理、巡檢數據查詢、巡檢內容專家?guī)熘笇?dǎo)、巡檢設備狀態自動化監測、聲音圖像上傳功能等；

2門禁系統應具備出入管理控制和防盜報警等功能。

7.3.6 語音通訊系統應具備通過固定通訊、無線通訊等方式保證工作人員即時溝通交流的功能。

7.3.7 自動化系統供電系統設計應符合《城鎮排水系統電氣與自動化工程技術標準》CJJ/T 120和本導則第7.2節的規定，主要控制設備應采用冗余結構，包括控制器冗余、電源冗余、通信網絡冗余及數據傳輸冗余。

7.3.8 PLC應采用模塊化結構的具有防腐蝕性涂層冗余結構的控制系統。

7.3.9網絡線纜和數據線纜等應接入地下箱體，實現地下箱體內運營商網絡信號覆蓋。

7.3.10各信息系統應實現全系統的容災備份。

7.3.11各信息系統的數據應通過ETL傳輸至統一的數據倉庫平臺。

7.4 儀 表

7.4.1 地埋式城鎮污水處理廠應設置氨、硫化氫、甲烷監測儀表和報警裝置，宜設置氧氣測量?jī)x和溫/濕度測量?jī)x，設置區域應包括下列內容：

1預處理區域、生物處理區、污泥處理區域；

2管廊、輔助車間、集水坑等巡檢區域；

3其他人員活動較密集區域、臭氣易聚集區域、廠內低洼處。

7.4.2進出口均應設置水量、水質監測儀表，工藝段也應設置氧化還原電位計、污泥濃度計、液位計和溶解氧儀等工藝參數監測儀表。

7.4.3 集水坑、提升泵房等區域最低處應設置液位監測儀表和報警裝置。

7.4.4檢測儀表應選用帶現場顯示變送器的智能化儀表。

7.4.5 所有儀表選型應按照技術先進、安全可靠、經久耐用的原則并根據現場的工況、環境以及介質要求選取。

7.5 照 明

7.5.1地下箱體內設置正常照明和應急照明。燈光照明設備應選用具有防潮、防腐蝕功能的低溫節能型照明燈具，對有防爆要求的地方應采用防爆燈具。宜設置智能照明控制系統，對不同工況的不同照度進線控制，提高照明效率及有效節能。

7.5.2地埋式城鎮污水處理廠各區域照明標準應符合表7.5.2的規定。

7.6 供暖與空調

7.6.1 地埋式城鎮污水處理廠內部熱濕環境保障宜優先采用通風方式，當通風不能保障室內環境要求時，應設置空調或供暖系統。

7.6.2 二次沉淀池等未加蓋池體所在區域宜設置暖風機或預熱送風，防止墻體結露、設備腐蝕。

7.6.3 空氣濕度較大的地埋式城鎮污水處理廠，宜對變電所、配電室、中央控制室等含有電氣設備的房間除濕。

7.6.4 當技術經濟條件合理時，宜進行余熱回收。

7.6.5 通風、空調及制冷設備在下列情況下應設置備用設備：

1 防毒、防爆通風設備，設備停止運行會造成安全事故，或僅允許設備短時間停止運行時；

2 通風、空調及制冷設備，設備停止運行會造成所負擔區域工藝系統運行異常，且會造成經濟損失甚至事故，危害較大時。

7.7 消 防

7.7.1地埋式城鎮污水處理廠的結構耐火等級應為一級，火災危險性分類和防火分區劃分應符合現行國家標準《建筑設計防火規范》GB 50016的規定。

7.7.2全地埋式污水處理廠的防火設計應經消防專項評估，并符合下列規定：

1 對于操作巡視層的單個防火分區的面積應取不大于5000m2，同時最遠疏散距離取70m；

2 建筑面積不大于200m2且經常停留人數不大于3人的分區可只設置一個通向相鄰防火分區的防火門；

3 對于管廊層的防火分區的面積應取不大于5000m2，同時最遠疏散距離取200m。

7.7.3 爆炸危險性場所應采用可燃?xì)怏w濃度檢漏報警裝置。

7.7.4 防爆區內工藝儀表應采用安全型儀表及隔爆型一次組件。

7.7.5 地埋式城鎮污水處理廠應設置集中式火災自動報警系統和消防聯動控制系統。

7.7.6 消防泵房和消防控制室應設地面積水收集和排水系統。

7.7.7 當?shù)芈袷匠擎?zhèn)污水處理廠不具備自然排煙條件時，應設置機械排煙系統。重要區域應設置事故后機械排煙設施。

7.8 除臭與通風

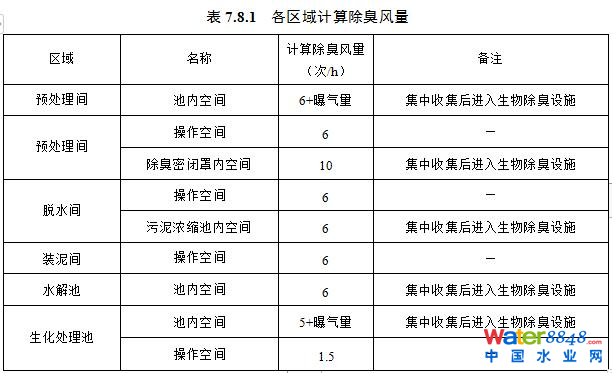

7.8.1 應對臭氣源頭采取控制措施，格柵池、沉砂池、生化處理池、脫水機及料倉等主要臭氣源，應作除臭處理。各區域計算除臭風量應符合表7.8.1的規定。

7.8.2 臭氣收集風管應合理布置，管路系統應進行阻力平衡計算，各分支管路阻力的不平衡率不應大于15%。

7.8.3 可采用生物洗滌過濾、生物洗滌、霧化噴灑、活性炭吸附和高能離子處理等技術進行臭氣處理。

7.8.4 臭氣源所加的防護蓋、罩及支撐件應采用耐腐蝕材料，臭氣收集風管應采用難燃玻璃鋼或不銹鋼等耐腐蝕材料，生物除臭裝置主體框架及外殼應選用玻璃鋼、不銹鋼等耐腐蝕材料。

7.8.5 臭氣收集處理應選用噪音小、能耗低的高效引風機，風機殼體和葉輪材質應選用玻璃鋼等耐腐蝕材料。

7.8.6 通風系統宜與易燃易爆、有毒有害的氣體檢測儀表聯動控制，同時宜采用遠程集中控制系統進行監測與控制。

7.8.7 通風系統風管材料應選用不燃材料。

7.8.8 各區域通風量可采用換氣次數法計算，鼓風機房等房間可按排除余熱計算通風量，各區域換氣頻率取值宜符合表7.8.9的規定。

7.8.10進水及預處理區、生物處理區、污泥區等區域應封閉并保持微負壓狀態。

7.9 噪聲控制

7.9.1地埋式城鎮污水處理廠地下廠區設備宜選用噪聲低、振動小的設備。

7.9.2地埋式城鎮污水處理廠應將管理用房與機房分開，并采取有效的隔音措施，鼓風機房、污泥脫水機房等機房?jī)?nèi)應采取降噪措施。

7.9.3地埋式城鎮污水處理廠未加蓋池體應通過優化水力設計來降低噪聲。未加蓋池體所在空間區域較大時，宜采用局部設置吸聲體或?qū)Ρ诿孢M(jìn)行聲學處理的措施消除混響。

7.10 防 護

7.10.1防腐防水設計應符合下列規定：

1防水等級不得低于二級，防腐等級應根據介質的腐蝕性等級和防護層使用年限等因素綜合確定；

2宜采用同一種材料同時滿足防腐和防水要求；

3 宜選用柔性無縫防水方案進行防腐防水設計；

4 應對電氣元件進行防腐防水處理。

7.10.2地下廠區應設計良好的排水系統，防洪標準不得低于城鎮防洪標準。地下廠區出入口應設置雨水排水溝渠，連接處可設置遮雨棚，防止雨水進入地下廠區。

7.10.3 地埋式城鎮污水處理廠防澇設計應包括下列內容：

1 應提高進水區域操作標高；

2應設置進水速閉措施，設置速閉閥門和電動閘門雙重安全保障措施；

3 應設置排水設施及應急超越管道；

4 地面層設計場坪宜高于場外道路0.5m。

7.10.4地下廠區應考慮防斷電措施，配備柴油發電機等備用供電設施。

8 施工與調試

8.0.1 地埋式城鎮污水處理廠的施工與調試應符合現行國家標準《給水排水構筑物工程施工與驗收規范》GB 50141和《城鎮污水處理廠工程施工規范》GB 51221的規定。

8.0.2 地埋式城鎮污水處理廠深基坑施工應結合地質條件和基坑周邊環境，并符合國家現行標準《給水排水構筑物工程施工與驗收規范》GB 50141、《建筑深基坑工程施工安全技術規范》JGJ 311和《建筑基坑支護技術規程》JGJ 120的規定。

8.0.3 地埋式城鎮污水處理廠地下廠區的施工應符合現行地方標準《城鎮供排水有限空間作業安全規程》DB33/T 1149 的規定。

8.0.4 地埋式城鎮污水處理廠池類構筑物施工完畢交付安裝前，必須進行滿水試驗。

8.0.5 地埋式城鎮污水處理廠設備安裝完成后，應分別進行設備試運行和系統聯動調試。

9 工程驗收

9.0.1 地埋式城鎮污水處理廠的工程驗收應由建設單位或監理單位組織，施工、監理、勘察、設計、運營等單位參加。

9.0.2 地埋式城鎮污水處理廠的工程驗收應符合現行國家標準《城鎮污水處理廠工程質量驗收規范》GB 50334的規定。

9.0.3 地埋式城鎮污水處理廠驗收時應進行環境影響監測，地面層廠界處氨、硫化氫、臭氣濃度應符合現行國家標準《惡臭污染物排放標準》GB 14554和《城鎮污水處理廠污染物排放標準》GB 18918的規定，噪聲應符合《工業企業廠界環境噪聲排放標準》GB 12348的規定。

9.0.4地埋式城鎮污水處理廠工程驗收時功能性試驗應符合設計文件的要求，功能性試驗應包括下列內容：

1 污水、污泥處理構筑物的嚴密性試驗；

2 管線工程的嚴密性試驗、強度試驗；

3 廠區配套工程及其他工程涉及的功能性試驗等。

9.0.5 地埋式城鎮污水處理廠工程驗收時，污水、污泥處理設備聯合試運轉應連續、穩定，符合現行國家標準《自動化儀表工程施工及質量驗收規范》GB 50093的規定，工藝過程應符合設計及設備技術文件的要求，運行指標應達到工藝要求。

本導則用詞說明

1 為便于在執行本導則條文時區別對待，對要求嚴格程度不同的用詞說明如下：

1）表示很嚴格，非這樣做不可的：

正面詞采用“必須”，反面詞采用“嚴禁”；

2）表示嚴格，在正常情況下均應這樣做的：

正面詞采用“應”，反面詞采用“不應”或“不得”；

3）表示允許稍有選擇，在條件許可時首先應這樣做的：

正面詞采用“宜”，反面詞采用“不宜”；

4）表示有選擇，在一定條件下可以這樣做的，采用“可”。

2 導則中指明應按其他相關標準執行的寫法為：“應符合……的規定”或“應按……執行”。

引用標準名錄

《建筑結構荷載規范》GB 50009

《混凝土結構設計規范》GB 50010

《建筑抗震設計規范》GB 50011

《室外排水設計規范》GB 50014

《建筑設計防火規范》GB 50016

《建筑照明設計標準》GB 50034

《20kV及以下變電所設計規范》GB 50053

《35kV~110kV變電站設計規范》GB 50059

《給水排水工程構筑物設計規范》GB 50069

《巖土錨桿與噴射混凝土支護工程技術規范》GB 50086

《自動化儀表工程施工及質量驗收規范》GB 50093

《給水排水構筑物工程施工與驗收規范》GB 50141

《工業企業總平面設計規范》GB 50187

《城鎮污水處理廠工程質量驗收規范》GB 50334

《城市綜合管廊工程技術規范》GB 50838

《城鎮污水處理廠工程施工規范》GB 51221

《工業企業廠界環境噪聲排放標準》GB 12348

《惡臭污染物排放標準》GB 14554

《環境保護圖形標志——排放口（源）》GB 15562.1

《城鎮污水處理廠污染物排放標準》GB 18918

《城鎮排水系統電氣與自動化工程技術標準》CJJ/T 120

《建筑基坑支護技術規程》JGJ 120

《建筑深基坑工程施工安全技術規范》JGJ 311

《再生水水質標準》SL368

《城鎮供排水有限空間作業安全規程》DB33/T 1149

《城鎮污水處理廠主要水污染排放標準》DB/33 2169
