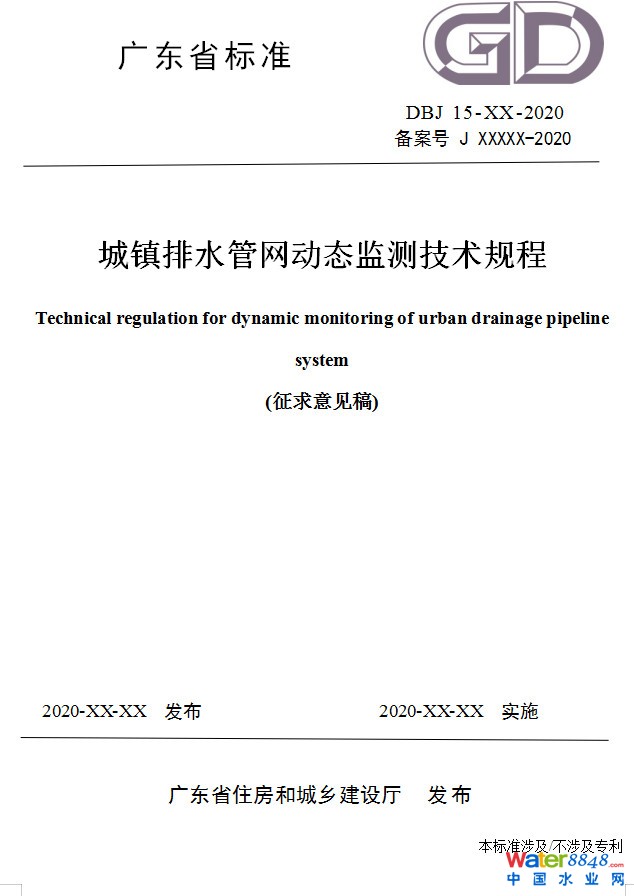

廣東省《城鎮排水管網動態監測技術規程》（征求意見稿）
據悉，廣東省標準《城鎮排水管網動態監測技術規程》于近日征求意見，本技術規程適用于廣東省城鎮排水管網動態監測系統的設計、建設、運行維護、數據有效性處理和數據應用。詳情如下：
前 言
根據廣東省住房和城鄉建設廳要求，規程編制組經廣泛調查研究，認真總結實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，編制本規程。
本規程的主要技術內容是：1.總則；2.術語；3.基本規定；4.監測方案設計；5.儀器設備技術要求；6.儀器設備安裝；7.監測信息管理平臺；8.運行、維護和考核。
本規程由廣州市城市排水監測站負責具體內容的解釋。執行過程中如有意見或建議，請寄送廣州市越秀區站南路15號（廣州市水質監測中心），郵編：510010。
本標準主編單位：廣州市城市排水監測站
中電建生態環境集團有限公司
中國電建集團昆明勘測設計研究院有限公司
本標準參編單位：華為技術有限公司
廣州中工水務信息科技有限公司
廣東和達康明科技股份有限公司
廣東華大縱橫環�？萍加邢薰�
中國聯合網絡通信有限公司廣州市分公司
廣州電建水環境治理技術有限公司
深圳合創永安智能科技有限公司
深圳市水務局
中國移動通信集團有限公司廣州市分公司
廣東建科節能環�？萍加邢薰�
深圳市寶安排水有限公司
方正國際軟件（北京）有限公司
廣州越維信息科技有限公司
本標準主要起草人員：談?dòng)�、孫雷、冼慧婷、楊靜、孔德安、禹芝文、趙新民、邊文章、程洪濤、郭先友、趙志勇、吳學明、馮燕明、張禮兵、姚偉、高升、陳濤、張帥、李天兵、俞珂俊、錢哲、林祥勇、苗金虎、劉國強、趙成、周小紅、毛文博、吳國柱、曹暉、周劍明、郭鑫、陳民勇、張粵、呂寶軍、馬濤、楊臻、翼濱弘、袁憶博、宋洪星、孟浩、馮藝美、葉龍、劉旭輝、張治、劉建生、王潤鈿、曹金梅、趙熙。
1 總則
1.0.1為動態監測排水管網運行狀態，合理評估排水管網運行、收集及輸送能力，提高排水管網管理和排水防澇管理水平，輔助污水輸送、防汛排水安全決策與應急處置，制定本技術規程。
1.0.2本技術規程適用于廣東省城鎮排水管網動態監測系統的設計、建設、運行維護、數據有效性處理和數據應用。
1.0.3制定總體或分步實施方案的制訂原則是可行性、經濟性、運維簡便，目標應明確、調查詳實。
1.0.4 應根據監測目標合理確定監測分區、永久和臨時監測點、監測指標等。
1.0.5宜選用技術先進、質量可靠、經濟性好、維護簡便、安全性好的儀器設備，儀器設備采集模塊應具有數據開發性和兼容性。
1.0.6城鎮排水管網動態監測技術，除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 排水管網drainage pipeline
污水、廢水和雨水的匯集、輸送、水質處理和排放等設施以一定方式組合的總體。主要包括城鎮排水干管、主干管、主要支管、泵站、重要排放口、閘門及其它附屬設施。
2.0.2 排澇 drain flooded fields
排除危害生產、生活的積水。
2.0.3 干管 main sewer
沿道路縱向敷設，接納道路兩側支管及輸送上游管路來水的排水管道。
2.0.4 主干管 main drain
匯集輸送兩個或兩個以上干管雨水和污水的排水管道。
2.0.5 截污管 intercepting sewer
把污染源單位污水截流進行集中收集管道系統。
2.0.6 溢流口overflow
限制液位超過而設置的泄流管口（當降雨量超過系統設計排水能力時，用于溢水的孔口或裝置）。
2.0.7 泵站pumping station
泵房及其配套設施的總稱。泵房主要設置水泵機組、電氣設備和管道、閘閥等。
2.0.7監測儀器設備 monitoring instrument
基于各種原理的傳感器、測量裝置及相應的監測數據采集設備。
2.0.8動態監測系統dynamic monitoring system
由各類監測儀器設備、輔助設施和監測信息管理平臺組成，能夠?qū)?shí)時采集的監測數據和檢測數據傳輸至采集計算機。
2.0.9 召測interrogation
數據采集裝置按照監測計算機發出的指令進行數據的采集、存儲。
3 基本規定
3.0.1 排水管網監測目標是評價排水系統的排水能力、接入條件，研判斷外來水、高水位運行、病害篩選、偷排、混接、正本清源等情況。。
3.0.2常規監測項目包括水位、流速、流量、水質、雨量監測、視頻監控、井蓋啟閉狀態等。
3.0.3監測儀器設備應滿足防水、防凍、防高溫、防腐蝕、防爆、易拆裝等要求，并定期校準。
3.0.4 動態監測系統項目方案設計的承擔單位應具備水利工程設計資質。
3.0.5排水動態監測管理平臺應至少包括采集系統和分析應用系統，其主要功能如下：
1采集系統：自動采集、召測、設備狀態監控、遠程參數配置等；
2分析應用系統：數據統計、圖形分析、報警、移動端應用等。
3.0.6 水文、氣象、防汛、安防等數據宜采用數據共享，避免重復建設。
3.0.7動態監測的實施宜按下列主要環節進行：1 任務委托，明確需求；2 收集資料；3 現場踏勘；4 監測方案設計；5 儀器設備采購安裝；6 監測信息管理平臺建設；7 系統試運行、培訓；8 系統驗收、運行維護與考核。
3.0.8監測方案設計前宜收集下列資料：排水管網設計排水系統基本情況，包括靜態信息、空間信息、以及排水系統的竣工、普查等技術資料；排水管網存在問題排查資料；水文、氣象等數據；基礎地理信息資料；信息化建設基礎資料；所需的其它相關資料。
3.0.9 當動態監測發現問題或異常情況，應進行進一步核查，檢測手段可采取CCTV、QV、聲納、三維激光掃描、地質雷達法等。
3.0.10 現場作業應符合現行行業標準《排水管道維護安全技術規程》CJJ 6、《密閉空間作業》和《城鎮排水管渠與泵站運行、維護及安全技術規程》CJJ 68的有關規定。現場使用的監測設備，其安全性能應符合現行國家標準《爆炸性氣體環境用電氣設備》GB3836的有關規定。
4 監測方案設計
4.1 設計原則
4.1.1監測方案設計應基于排水管網系統拓?fù)浣Y(jié)構進行合理分區，監測點布設應具有代表性，能夠反映管網運行的系統特征，并能滿足水力模型等模擬計算或率定的要求。
4.1.2當遇到下列情況之一時，可加密布設監測點：
1流砂易發、濕陷性土等特殊地區的管道；
2管齡30年以上的管道；
3 黨政機關、學校、醫院、工業區、易澇點等重要區域；
4高地下水位地區的管道和沿河截污管。
4.1.3監測設備運行應穩定、可靠、實用。
4.1.4監測技術應能全面、準確和及時地反映管網的運行狀態，及時發現異常跡象。
4.2 監測點布設
4.2.1水位監測點布設應符合下列規定：
1 宜布設在干管接入主干管的檢查井、主干管交匯的檢查井；
2 沿干管或主干管，水位監測點間隔不宜超過500m；
3 在污水處理廠進水口與中途提升泵站之間的主干管上應至少布設一個監測點；
4 沿河敷設的排水管道，應在管道和河道中成對布設水位比對監測點，相鄰比對監測點間距不宜超過500m，同時應在出現水位突變位置增設水位比對監測點；
5 污水截流井、初雨截流井宜布設監測點，監測前后水位變化；
6 在沿河雨水終點泵站和重力流出口以及對應的河道宜布設監測點；
7 在低洼地區、下穿立交等易積水和易冒溢區域的檢查井宜布設監測點；
8 排水泵站和提升泵站的站前和站后管渠內宜布設監測點。
4.2.2流速監測點宜布設在流量突變、小于設計最小流速的主干管上。
4.2.3流量監測點布設應符合下列規定：
1 應在分區流域污水干管匯入污水處理廠主干管處布設流量監測點；
2 各類提升泵站的出水壓力管處應布設流量監測點；
3 疑似有大量外來水進入或水質突變的管道區段的檢查井宜布設流量監測點；
4重點排水戶的接管井宜布設流量監測點；
5在溢流口處宜布設流量監測點，對于合流制溢流井群，如不具備監測所有溢流井的條件，可選擇監測上游和下游。
4.2.4雨量站布設及觀測場地環境應符合下列規定：
1可采用水文氣象部門已經布設的觀測站點及其數據，并應根據項目實際需要增設新的雨量站；
2雨量站的布設原則應符合下列規定：
1）降雨量觀測是水文要素觀測的重要組成部分，雨量站的布設是根據各流域的氣候、水文特征和自然地理?xiàng)l件所劃分成不同的水文分區，在水文分區內布設雨量站；
2）雨量站網的布設密度按現行行業標準《城市水文監測與分析評價技術導則》SL/Z 572執行。
3 降雨量觀測場地環境應符合下列規定：
1）降雨量觀測場地應避開強風區，其周圍應空曠、平坦、不受突變地形、樹木和建筑物以及煙塵的影響；
2）觀測場不能完全避開建筑物、樹木等障礙物的影響時，雨量計離開障礙物邊緣的距離不應小于障礙物頂部與儀器口高差的2倍。
4.2.5水質監測點布設應符合以下規定：
1 水質監測點可分為臨時監測點和永久監測點。臨時監測點可可要實際需要布設。永久監測點宜布置在分區流域污水干管匯入污水處理廠主干管處、工業聚集區總排放口接入公共排水管網的檢查井、提升泵站、污水處理廠、污水分區末端等。
2 水質監測宜采用在線與人工監測結合，以人工監測為主的方式。在線監測指標宜包括COD、SS、水中油等，人工監測指標宜包括pH、電導率、懸浮物（SS）、CODCr、BOD、氨氮（NH3-N）等。
3分區流域污水干管匯入污水處理廠主干管監測點、工業聚集區總排放口接入公共排水管網的檢查井監測點采用在線監測時，宜采用基于光學原理的方法；提升泵站、污水處理廠宜采用基于化學原理的方法。
4.2.6視頻監控點布設應符合下列規定：
1可優先采用“雪亮工程”等已經布設的觀測站點及其數據，并應根據項目實際需要增設新的視頻監控點；
2 在重要的排水泵站、截污閘、排放口、溢流口、下穿地道或隧道、易澇點宜布設視頻監控點；
3 匯水面積大于1平方公里的排水分區節點宜布設視頻監控點；
4 在鄰近排污口的檢查井，或重要的檢查井宜布設視頻監控點。
4.2.7井蓋智能終端應在下列位置布設：
1 重要干管、……的檢查井；
2位于重要場所、人員密集區、交通要道等的檢查井；
3 裝有監測儀器設備的檢查井。
4.3 儀器設備選型
4.3.1水位計可采用超聲波水位計、雷達式水位計、聲波水位計等，宜采用非接觸式，同時應增加補盲設備。
4.3.2 流速儀可采用多普勒流速儀、雷達波流速儀等，宜采用接觸式和非接觸式流速儀。
4.3.3 流量計可采用多普勒超聲波流量計。
4.3.4 雨量計宜采用翻斗式雨量計。
4.3.5水位計、流速儀、流量計、雨量計采集模塊應具有頻次調整、召測、電壓比、通訊診斷等設備自我感知能力。
4.3.6水質儀器設備選型應遵循下列規定：
1 基于光學原理的方法監測時，COD監測設備宜采用uvCOD在線監測儀，SS宜采用基于組合紅外吸收散射光技術濁度儀。
2 基于化學原理的水質在線自動監測儀應具有以下功能：
1）具有儀器基本參數貯存，斷電、斷水自動保護功能；2）具有儀器故障自動檢測自動報警；3）宜具備定期自動校準功能；4）具有密封防護箱體及防潮功能；5）宜具備自動分檔量程，可全量程自動切換。
4.3.7視頻設備選型應遵循下列規定：
1 攝像機宜采用低照度高清網絡高速智能球機；
2 攝像機選型應滿足監視目標的環境照度、安裝條件、傳輸、控制和安全管理需求等因素的要求；
3 視頻監控系統應能實現監視、錄像、回放、備份、報警及瀏覽等功能；
4 應符合現行國家標準《視頻安防監控系統工程設計規范》GB 50395的相關規定；
5 井下攝像設備應能夠適應排水管網井下工作條件，并具有照片抓拍功能。
4.3.8 井蓋智能管理終端的選型應滿足下列規定：
1 具備實時在線監測井蓋開閉狀態、井蓋異動狀態，異常情況報警功能；
2 尺寸、體積小，安裝、維護方便；
3 低功耗。
4.4 供電及防雷設計
4.4.1水位計、流速儀、流量計、雨量計、水質儀器和井蓋智能管理終端的供電及防雷方式應符合下列要求：
1 可選用太陽能蓄電池（含風能太陽能互補）、鋰電池或市政供電；
2 儀器設備應采用合適的防雷措施，應保證系統可靠運行，防止從天饋線、電源線、信號線引入雷電損壞設備。在防雷設計中應采取下列避雷措施：
1）安裝避雷針，避雷針的接地電阻應小于10Ω；
2）天線系統應根據具體情況安裝合適的避雷裝置；
3）市政供電電源輸入端可增加浪涌吸收器、隔離變壓器或其它防雷裝置；在雷電多發地區，市政供電電源輸入端應采用可靠的電源避雷措施；
4）室外電纜應采取良好的防雷措施，防止信號線引雷。
4.4.2視頻供電及防雷方式應符合下列要求：
1 視頻設備供電宜采用市政供電方式；
2 防雷與接地除應符合現行國家標準《安全防范工程技術規范》GB50348的相關規定外，還應符合下列規定：
1）采取相應隔離措施，防止地電位不等引起圖像干擾；
2）系統應設置電源避雷裝置，宜設置信號避雷或隔離裝置。
4.5 通訊設計
4.5.1水位計、流速儀、流量計、雨量計、水質儀器和井蓋智能終端的通訊設計：
1 現場終端至監測管理站的通訊宜考慮移動、聯通、電信三網兼容，采用NB-IoT、5G通訊方式，兼容GPRS、3G、4G等通訊方式；
2 具備斷點續傳功能；
3確保監測物聯網及其通訊的安全；
4 為保證自動監測信息一致性，排水管網動態監測信息實行統一平臺管理。設備自動采集的原始數據全面直接傳輸?shù)浇y(tǒng)一平臺管理，不能在采集到傳輸過程中做任何修改。
4.5.2視頻監控通訊方式應符合下列要求：
1 現場終端至監測管理站的通訊方式可采用光纖有線通訊、4G、5G或無線微波通訊；
2 應符合現行行業標準《視頻安防監控系統技術要求》GA/T 367的相關規定。
4.6 監測頻次
4.6.1水位、流速、流量的監測頻次應符合下列規定：
1 正常情況下日常監測采樣頻率為15min一次，數據發送頻率建議為60min一次；
2 在出現預警情況時，采樣頻率為5~10min一次，數據發送頻率建議為10min一次；
2 在出現報警情況時，采樣頻率為1~3min一次，數據發送頻率與采樣頻率保持一致。
4.6.2降雨量日常監測頻次不低于5min一次。
4.6.3水質監測頻次應符合以下要求：
1 可根據監測儀器對每個樣品的分析周期來確定，最低監測頻次須滿足環境管理和水質分析的需要。在污染事故階段或水質有明顯變化期間可設置較高的監測頻率；
2 氨氮（NH3-N）和CODCr監測頻次通常設置為2小時一次（即每天12組監測數據），當發現水質狀況明顯變化或發生污染事故期間，應將監測頻率調整為1小時一次；
3 pH、水溫監測頻次不應低于10min一次。
4.6.4視頻監控系統應具備7×24小時連續工作方式，自動本地保存，采用無線通訊宜采用遠程訪問方式，或定時發送監控圖片至監測計算機；光纖有線通訊方式可實時在線瀏覽視頻。
4.7 儀器校準
4.7.1水位計、流速儀、流量計、雨量計應每年至少校準1次，內容包括儀器安裝高程、時鐘校正、電源檢查等。
4.7.2 水位計、流速儀、流量計、雨量計宜由第三方認證檢測機構每年應抽檢5%的設備。
4.7.3水質儀器每月至少進行1次實際水樣比對試驗，進行1次現場校驗，可自動校準或手工校準。每季應進行重復性、零點漂移和量程漂移試驗。
4.7.4視頻監控宜每月進行1次圖像質量評價，圖像質量等級低于四級（良）時應開展系統維護。宜采用主觀五級損傷制評價體系，五級損傷圖像質量評價標準應符合表4.7.4的規定。
4.7.5儀器運行維護單位除滿足上述要求還應根據儀器實際使用情況，適時合理負責地制定維護、校準計劃，確保儀器正常運行。
5 儀器設備技術要求
5.1 一般規定
5.1.1 選用的儀器設備均應經過行業或地方主管部門組織的產品（技術）鑒定或經過國家授權質檢機構的產品型式實驗檢測。
5.1.2 對于為系統配套而選用的新型產品，其性能指標應經過檢測合格后，方能正式采用。
5.1.3儀器設備應有采樣數據存儲功能模塊，并可設置數據傳輸頻率。
5.2 水位計技術要求
5.2.1 分辨率不大于1.0cm。
5.2.2 測量范圍宜為0～5m、0～10m、0～15m。
5.2.3能適應的水位變率不宜低于40cm/min。
5.2.4水位變幅不大于10m的允許誤差宜為±3cm，水位變幅大于10m的允許誤差宜為全量程的0.3%。
5.2.5 平均無故障工作時間（MTBF）不小于8000h。
5.2.6防護等級：戶外：IP67，井下：IP68（本安型）。
5.3 流速儀技術要求
5.3.1分辨率不宜低于0.03m/s。
5.3.2流速測量范圍宜在0.02 m/s～5.00m/s。
5.3.3流速精度不宜低于1%。
5.3.4可獨立與運行中的水情、水質監測系統聯機。
5.3.5多種觸發模式宜包括：周期、觸發、查詢、自動。
5.3.6平均無故障工作時間（MTBF）不宜小于8000h。
5.3.7防護等級：戶外：IP67，井下：IP68（本安型）。
5.4 流量計技術要求
5.4.1流量測量范圍在0.001m³/s～100.000m³/s，流速測量范圍在0.02m/s～5.00m/s；水深測量范圍見水位計技術要求。
5.4.2分辨率不宜低于0.0001m³/s。
5.4.3流量精度宜為測量流量的±5%。
5.4.4平均無故障工作時間（MTBF）不宜小于8000h。
5.5 雨量計技術要求
5.5.1 雨量器基本技術要求應符合下列規定：
1承雨口材料應堅實，其口緣呈內直外斜的刃口狀，內壁光滑，不應有砂眼、毛刺、碰傷、鍍層脫皮、滲漏等缺陷，刃口角度40º～45º。極限條件下，進入承雨口的降雨量也不應濺出承雨口外；
2 承雨器口面應與器身中心軸線相垂直，與雨量器貯水筒外殼底面相平行；
3 專用量雨杯最小刻度應與雨量站的觀測記錄精度一致，最下起刻線應等于1/2記錄精度。
5.5.2翻斗式自記雨量計的技術要求除了符合本規程5.5.1的規定外，還應符合下列規定：
1降雨量觀測儀器分辨率分為0.1mm、0.2mm、0.5mm、1.0mm四種，應根據不同地區不同采集目的，依據現行行業標準SL-21的要求選用；
2 傳感器的降水強度測量范圍在0 mm/min～4mm/min，并應注明儀器允許通過的最大降水強度；
3傳感器的測量精度應符合現行行業標準SL-21的要求；
4 降雨量觀測儀器的測量控制部分應保證準確采集傳感器輸出的物理量信號，其采集誤差應在3‰以內；
5 降雨量觀測儀器的計時精度應符合現行行業標準SL-21的要求。
5.6 水質儀器技術要求
5.6.1 水質儀器輸出接口應用滿足4mA～20mA模擬信號接口和RS232/RS485接口。
5.6.2 uvCOD在線監測儀指標應滿足以下要求：
1紫外光吸收在線分析儀；
2量程：根據項目情況選擇；
3測量準確度：±3%測量值+0.5mg/L。
5.6.3 SS監測儀指標應滿足以下要求：
1測量范圍：根據項目情況選擇；
2 分辨率：濁度0.1NTU，懸浮物固體濃度0.1mg/L；
3 防護等級：IP68。
5.6.4 化學需氧量（CODCr）水質在線自動監測儀技術指標應滿足下列要求：
1 測定范圍：20～5000mg/L，可擴充；
2 測量周期：≤30min；
3 分辨率：＜1mg/L；
4 零點漂移：±5mg/L；
5 量程漂移：±10%；
6 平均無故障工作時間（MTBF）：≥360h/次。
7 性能要求
實際水樣比對試驗80％相對誤差值應滿足表5.6.4的要求。
對于排放高氯廢水（氯離子濃度在1000mg/L～20000mg/L）的水污染源，不宜使用化學需氧量（CODCr）水質自動分析儀。
5.6.4氨氮（NH3-N）水質在線自動監測儀
1 電極法技術指標應滿足下列要求：
測量范圍0.05 mg/L～100mg/L；
溫度補償精度：±1mg/L以內；
響應時間：＜5min；
零點漂移：±5%；
量程漂移：±5%；
實驗水樣對比實驗：±15%；
平均無故障工作時間（MTBF）：≥720h/次。
2 光度法技術指標應滿足下列要求：
測量范圍0.05 mg/L～50mg/L；
零點漂移：±10%；
量程漂移：±10%；
實驗水樣對比實驗：±15%；
平均無故障工作時間（MTBF）：≥720h/次。
5.6.5pH玻璃電極法水質自動分析儀技術指標應滿足下列要求：
1 測量范圍：pH 2.0～12.0（0～40℃）；
2 自動清洗方式：機械式、超聲波；
3 響應時間：≤0.5min；
4 溫度補償精度：±0.1pH以內；
5 漂移：±0.1pH以內；
6 實驗水樣對比實驗：±0.5pH以內；
7 平均無故障工作時間（MTBF）：≥720h/次。
5.6.6溫度計測量范圍為0～100℃，精度為0.1℃。
5.7 視頻設備技術要求
5.7.1宜采用低照度高清網絡高速智能球機，10倍以上光學變焦，分辨率720P以上，幀率不低于10幀/秒。
5.7.2可設定預置位，自動掃描；內置浪涌保護和防雷擊保護，有效防雷范圍：±20KVA。
5.7.3視頻監控點宜設計本地圖像存儲，采用H.264編碼錄像存儲30天以上，可遠程查詢與調用。
5.7.4安裝在泵站內等含有腐蝕氣體的視頻設備應具備防腐蝕措施。
5.7.5系統所使用設備的平均無故障工作時間（MTBF）應不小于5000h。
5.7.6視頻監控技術要求應符合現行行業標準《視頻安防監控系統技術要求》GA/T 367的相關規定。
5.8 井蓋智能管理終端技術要求
5.8.1應具備實時在線監測井蓋開閉狀態、井蓋異動狀態，異常情況報警功能。
5.8.2應具有防撬、防盜、防恐等功能。
5.8.3防盜鎖體采用高強度、精加工、耐腐蝕材料，防水、防腐蝕。
5.8.4應耐高低溫，能適應長期井下惡劣環境，防水等級IP68。
5.8.5應體積小，功耗低，安裝維護方便。
6 儀器設備安裝
6.1 一般規定
6.1.1儀器設備進場安裝前，應對儀器設備的性能進行全面檢查、測試和聯試，檢查應符合下列要求：
1 儀器設備在安裝前，應檢查其主要出廠指標，查看其包裝和外觀狀況；
2 蓄電池和鋰電池應按規定程序完成充電和放電；
3 各類傳感器，除對其外觀進行檢查外，在有條件時，可通過室內實驗?zāi)M參數變化，檢查傳感器輸出性能。
6.1.2儀器設備安裝應按照下列要求進行：
1 儀器設備的安裝應按設計技術要求、產品使用手冊（或產品說明書）規定的步驟進行；
2 完成一個監測點的儀器設備安裝后，應使用測試儀表等輔助手段，對儀器設備作一次全面的檢查；
3 安裝過程中出現的問題和處理結果應詳細記錄備查。
6.1.3儀器設備安裝完成后的系統調試應滿足下列規定：
1 每個監測點進行連續測試，以檢查測值的穩定性；
2 對有條件的監測點，人工干預給予一定的物理量變化，檢查測值是否出現相應變化；
3 逐項檢查系統功能是否滿足設計要求；
4 安裝調試完成后，應提供儀器設備安裝調試報告。
6.1.4水位計、流速儀、流量計、雨量計供電及固定安裝應符合下列規定：
1 宜采用太陽能供電系統，包括太陽能電池板、鋰電池和太陽能控制器，系統具有帶過壓保護、過放保護、過載、短路等保護功能；
2 太陽能電池板安裝角度宜以正南方向呈30°；
3 儀器設備安裝應根據部位與要求選擇安裝方式，可采取立桿、支架等方式；如采取立桿方式，固定桿為不銹鋼管，高度根據用途確定，固定桿頂部應設置避雷針，防雷接地電阻≤10Ω。
6.1.5水位計、流速儀、流量計、雨量計線纜敷設應符合以下規定：
1 儀器設備和固定桿之間的連接線纜應在路床以下暗埋，并鋪設鋼管和PVC管保護，鋼管和PVC管在接口處應做好防水處理；
2 所有接入設備或設備箱的線纜均應作回水灣處理；
3 排水管道內水力沖擊大，線管固定應牢靠，線纜應盡量貼管壁走線，禁止交叉。
6.1.6儀器設備保護應具有防盜及報警措施。
6.1.7水位計、流速儀、流量計、雨量計的信號傳輸在不具備線纜傳輸?shù)那闆r，優先考慮無線信號傳輸方式。
6.1.8儀器設備安裝點應定期檢查清理雜物和淤泥。
6.2 水位計安裝
6.2.1非接觸式水位計宜裝于窨井側壁合適位置，傳感器發射面宜調平。
6.2.2非接觸式水位計探頭發射波束所輻射區域內不得有障礙物，應注意井壁是否有流水管，確保流水管出水不在水位計探頭探測范圍內。
6.2.3采用接觸式與非接觸式水位計組合工作，接觸式水位計應安裝于非接觸式水位計下方，確保在非接觸式水位計盲區測量范圍內觸發工作。
6.3 流速儀安裝
6.3.1接觸式流速儀安裝應符合下列要求：
1 正在運行管網安裝前應封堵、抽水、清淤和清洗管道及檢查井；
2 流速儀探頭安裝應水平于管底，同時保證與水流方向平行一致，探頭前端應逆水流方向并與水流方向夾角為180度，并且探頭前端不得有阻擋物干擾水流流態；
3 探頭上的超聲波收發裝置應避免硬物撞擊。
6.3.2非接觸式流速儀安裝應符合下列要求：
1 流速儀可安裝在排水管道管頂或檢查井側壁合適位置，按照一定角度照射到管內水面；
2 流速儀安裝應牢靠，安裝時底板應采用不銹鋼膨脹螺絲安裝固定；
3 流速儀前端不得有阻擋物干擾水流流態；
4 流速儀與線纜連接處應做防水處理。
6.4 流量計安裝
6.4.1正在運行管網安裝前應封堵、抽水、清淤和清洗管道及檢查井。
6.4.2流量計探頭安裝應水平于管底，同時保證與水流方向平行一致，探頭前端逆水流方向并與水流方向夾角為180度，并且探頭前端不得有阻擋物干擾水流流態。
6.4.3流量計探頭上的超聲波收發裝置應避免硬物撞擊或劃傷；底部的壓力傳感器位于網狀透水孔內，不得與硬物接觸。
6.4.4流量計探頭安裝在管道底部避開淤泥的地方，探頭安裝在固定底板上。
6.4.5 流量計不宜安裝在管道變徑口和轉彎口處。
6.4.6在安裝流量計的檢查井，宜安裝井蓋電子密碼鎖。
6.5 雨量計的安裝
6.5.1雨量計的安裝高度應符合下列要求：
1 雨量計的安裝高度，以承雨器口在水平狀態下至觀測場地面的距離計；
2 雨量計承雨器口的安裝高度選定后，不得隨意變動，以保持歷年降雨量觀測高度的一致性和降水記錄的可比性。
6.5.2雨量計安裝要求
1 在雨量器安裝前，應檢查確認儀器各部分完整無損，暫時不用的儀器備件，應妥善保管。
2 雨量器固定安置于埋入土中的圓形木柱或混凝土基柱上，基柱埋入土中的深度應能保證儀器安置牢固，在暴風雨中不發生抖動或傾斜，基柱頂部應平整，承雨口必須水平。用特制的帶圓環的鐵架套住雨量器，鐵架腳用螺釘或螺栓固定在基柱上，以保證儀器安裝位置不變，并便于觀測時替換雨量筒。
3 在雨量計安裝前，應檢查確認儀器各部分完整無損，傳感器、顯示記錄器工作正常，方可投入安裝。
4 傳感器與顯示記錄器間用電纜傳輸信號的儀器，顯示記錄器應安裝在穩固的桌面上；電纜長度應盡可能短，宜加套保護管后埋地敷設，若架空鋪設，應有防雷措施；插頭插座間應密封，安裝牢固。使用交流電的儀器，應同時配備直流備用電源，以保證記錄的連續性。
5 采用固態存貯的顯示記錄器，安裝時應使用電量充足的蓄電池，并注意連接極性。當配有太陽能電池時，應保證連接正確。根據儀器說明書的要求，正確設置各項參數后，再進行人工注水試驗，并符合要求。試驗完畢，應清除試驗數據。
6.5.3儀器安裝完畢后，應用水平尺復核，檢查承水器口是否水平。用測尺檢查安裝高度是否符合本規程6.5.1 條的規定。
6.6 水質儀器安裝
6.6.1水質儀器安裝應符合下列規定：
1 水質儀器應安裝在不易受外界損傷的地方，并配置安全保護設施；
2 根據現場情況設置設備柜，并澆筑水泥平臺固定安裝；
3 監測點應定期進行雜物和污泥清理。
6.6.2取樣管路、排水管路和溢流管路安裝應符合下列規定：
1 應引至管井內；
2 取樣管路暗裝應在路床以下，并用鋼管保護；
3 采樣取水系統宜設置成可隨水面的漲落而上下移動的形式，采樣取水位置應在采樣斷面的中心。當水深大于1m時，宜在表層下1/4深度處采樣；水深小于或等于1m時，宜在水深的1/2處采樣；
4 供電箱應具備防水功能。
6.6.3供電及箱體安裝應遵循下列規定：
1 水質儀器宜采用220V市政供電電源，并應配置斷路器及漏電開關裝置；
2 電源應有過流、過壓保護裝置，重要監控點應配備備用電源，電源系統應具備接地防雷裝置，防雷接地電阻≤10Ω；
3 設備柜基礎應穩定。
6.7 視頻設備安裝
6.7.1攝像機安裝應遵循下列規定：
1 攝像機宜安裝在不易受外界損傷、不影響現場設備運行和人員正常活動的地方；
2 攝像機鏡頭應從光源方向?qū)?zhǔn)監視目標，避免逆光安裝；如需逆光安裝時，應降低監視區域的對比度；
3 攝像機的安裝應緊固、牢靠，安裝點應避開霧氣、灰塵較多處；
4 井下攝像機在檢查中的安裝，盡量避免對管網維護造成不良影響。
6.7.2線纜安裝應遵循下列規定：
1 線纜走線不得裸露在外，應根據現場環境選用PVC管、鋼管或橋架走線，線纜走向應選擇人不能直接觸及的位置；
2 電纜應設置于防雷區內，不得妨礙車輛和行人通行；
3 電源線不能與視頻線、控制線等弱電線路同管，PVC管、鋼管和橋架在室外的接口處應做防水處理。
6.7.3供電與固定安裝應遵循下列規定：
1 視頻監控設備宜采用220V市政供電電源，并應配置斷路器及漏電開關裝置；
2 電源應有過流過壓保護裝置，重要監控點應配備備用電源；應具備接地防雷裝置，防雷接地電阻≤10Ω；
3 視頻設備固定安裝應根據部位與要求選擇攝像機安裝方式，可采取立桿、支架等方式。如采取立桿方式，固定桿為不銹鋼管，安裝高度應根據用途確定，固定桿頂部應設置避雷針。
6.8 井蓋智能管理終端安裝
6.8.1對于新建窨井應確保井室結構符合待裝智能井蓋的安裝要求；對于已經運行的窨井，應根據待裝智能井蓋對井室結構進行適當調整。
6.8.2按照相關安裝說明書安裝井蓋、智能感應器、密碼鎖、中繼器、無線集中器、執行機構、供電、防雷以及控制中心等。
6.8.3安裝完成后，應系統自檢和測試，確保各部件及控制中心運行正常。
7 監測信息管理平臺
7.1 一般規定
7.1.1監測信息管理平臺建設應符合下列原則：
1 開放性：平臺應采用先進、開放的體系結構，并預留與其它系統數據和服務集成的接口；
2 實用性：平臺應充分考慮用戶單位的具體情況和實際需要，可提供PC端（B/S或C/S）、移動端和服務端等三種應用系統；
3 可靠性：平臺應滿足處理大量、復雜數據時的準確性和時效性，并應具備數據自動備份和數據恢復功能；
4 安全性：應制定完整的故障隔離、規避和恢復策略，從訪問級別上嚴格控制不同用戶的權限，避免用戶越權使用或非法使用系統資源，確保平臺運行的正常與安全；
5 穩定性：1）試運行期監測數據的連續跳、周期性好，無系統性偏移，能反映監測對象的變化規律；2）自動測量數據與對應的人工實測數據比較變化規律比較一致，變幅相近；3）自動采集的數據其準確度滿足相關技術要求。
7.1.2監測信息管理平臺宜包括采集系統、信息管理系統、移動終端應用系統、運維系統。
7.1.3監測信息管理平臺可采用BIM+GIS集成技術，可在二/三維場景中實現監測布設方案展示、數據查詢、數據分析應用、管網信息管理、監測預警、儀器設備自身管理等功能，并實時顯示管網運行狀態和數據。
7.1.4數據整編應按照排水片區將管網靜態數據與動態監測數據融合整編。
7.2 采集系統
7.2.1應支持對水位、流速、流量、降雨量、水質和視頻等類型數據的采集。
7.2.2采集設置應符合下列規定：
1 支持采集數據閾值設置；
2 支持采集頻率設置；
3 支持?jǐn)?shù)據采集通訊協議設置；
4 支持采集數據單位轉換設置。
7.2.3 采集頻率應符合下列規定：
1 根據報警與預警動態調整采集頻率；
2 根據不同采集對象設置不同的采集頻率：
1）系統支持水位、流速和流量數據采集頻率不低于每1分鐘1次；
2）系統支持水質采集頻率不低于每5分鐘1次。
7.2.4數據采集通訊應支持UDP協議、TCP協議、IP協議和CoAP協議。
7.2.5采集數據存儲應支持主流關系型數據庫和時序數據庫。
7.3 信息管理系統
7.3.1顯示功能
1管網圖顯示功能：以城市或區域地圖為背景，顯示全部管網信息，作為位置參考的街道和標志性建筑物將顯示在管網圖中；應能在地圖上定位顯示儀器設備，并實時顯示監測數據；
2 圖表展示功能：應能夠通過地圖、測值過程線、特征值表等方式直觀展示在線監測數據。
7.3.2數據查詢與管理：應能夠?qū)崿F(xiàn)數據查詢、下載、管理、信息推送等功能。
7.3.3統計分析功能：通過對監測數據統計、整理輸出所需的監測成果，編制各類數據成果圖表，包括過程線圖、對比曲線圖、儀器測值分布圖、監測成果表、變化量統計表、特征值表等。
7.3.4數據存儲功能：系統宜采用關系型的數據庫系統，實時對采集數據進行存儲，高效地對歷史數據進行更新、查詢和備份。
7.3.5實時畫面編輯功能：為用戶提供常用的圖庫、標簽庫和按鈕等，用戶可以通過簡單的操作便可實現自定義實時畫面、增減實時數據點、根據實時點的數據變化生成相應的動畫效果。
7.3.6監測報警功能：應能夠支持在線監測報警功能，對超過設置閾值的數據進行報警，并應能對監測設備的運行狀態進行自動判斷和報警。
7.3.7預警、處置與信息發布應符合下列規定：
1 系統應具有監測量閾值設置和分級預警功能，并根據預警級別提供相應的應急預案；預警級別分為關注、檢查、預警和危險四個等級，分別對應關注提醒（藍）、注意檢查（黃）、會商級（橙）、搶險級（紅）；
2 宜根據實時監控管網的工作狀態和預警級別，向相關負責人和運營維護人員發布預警信息。
7.4 移動終端應用系統
7.4.1移動終端應用系統包括APP、微信、手機瀏覽器等。
7.4.2移動終端應用系統可支持操作系統，如IOS、Android、Windows等。
7.4.3移動終端應用系統宜具備儀器設備信息查詢、實時數據查詢、歷史數據查詢、短信報警、預警信息接收、信息上傳等信息管理系統的主要功能，但不能修改系統中內容。
7.4.4移動終端應用開發多級權限，低級別權限可依需要查看公開信息數據，高級別權限具有操作管理權限。
7.5 監測數據應用
7.5.1監測數據可在城市綜合流域排水模型中應用，包括河流及雨污水排放系統規劃、地表水體管理規劃、低影響開發排水系統（LID/SUDS）應用規劃、城市降雨徑流控制與截流設計、洪澇解決方案、人口增長和氣候變化下流域發展評估、城市排水系統同河流相互作、洪澇規劃與管理、溢流排放對河流環境的影響、污水處理廠的水力狀態分析、入流與入滲評估及控制、截流設計與分析等。
7.5.2監測數據可用于城市及流域?qū)崟r(shí)預報與在線決策支持系統，包括城市流域內澇水情預報、城市流域水質預報、調度決策支持、洪澇風險管理、應急預案制定等。
7.6 接口與服務設計
7.6.1 宜采用面向服務的架構（SOA），通過服務間定義接口和契約將應用程序的不同功能單元和服務聯系起來。
7.6.2接口宜采用中立的方式定義，獨立于硬件平臺、操作系統和編程語言，使得構建在這樣的系統中的服務可以使用統一和標準的方式進行通信。
7.7 運維系統
7.7.1設備管理功能：應具備在線監測設備管理基本功能，如設備屬性、數據的編輯或查詢等，還可對設備的運行日志進行管理。
7.7.2監測點配置功能：按照系統權限對所有監測點進行分類管理，支持監測點的增加、刪除、查詢、修改等操作。
7.7.3數據可靠性評價功能
1 各項監測數據是否超過實際物理限值和儀器限值，檢驗結果是否在限差以內；
2 宜運用萊茵達準則、小波信噪分離法對原始監測數據進行去噪處理；
3 系統應能對數據波動較大和變形趨勢不合理的數據進行標記和存儲；
4 應能對數據缺失率進行統計，包含實際檢驗與監測對比等數據信息。
7.7.4系統管理功能：應實現對系統使用單位、部門及其用戶的規范化定義，同時對系統用戶進行授權訪問，確保系統使用和數據安全。其主要功能宜包括：用戶管理、日志管理、用戶信息修改、數據備份與還原，主要功能應符合下列規定：
1 用戶管理應提供對系統用戶的增、刪、改、查等操作，用戶角色分派等功能；
2 日志管理應能自動生成用戶日志文件，提供日志訪問查詢功能，并確保日志文件不被篡改，日志文件主要包括用戶名稱、用戶地址、登錄時間、退出時間及操作內容等信息；
3 用戶信息修改應提供對用戶密碼等基本信息的修改功能；
4 數據備份與還原應實現數據的自動備份。
8 運行、維護和考核
8.1 一般規定
8.1.1運行、維護和考核的對象包括儀器設備和監測信息管理平臺。
8.1.2正式進入運行維護期應在項目驗收合格后。
8.1.3城市排水管網行政主管部門應負責對排水管網監測系統運行管理的監督與指導。
8.1.4 每季度每個監測點的數據完整率不低于90%。
8.2 驗收要求
8.2.1項目應按照合同約定和設計方案全部建設完成，并滿足使用要求。
8.2.2各種技術文檔和驗收資料應完備，應符合合同內容和相關技術要求。
8.2.3系統建設和數據處理應符合信息安全的要求。
8.2.4各種儀器設備應經加電運行，狀態正常。
8.2.5應提交用戶試用意見反饋報告。
8.2.6系統應通過具備相關資質的第三方測評機構測評。
8.2.7安裝調試完成后應試運行，試運行期不應少于3個月，期間數據缺失率不應大于3%方能正式驗收。
8.3 運行與維護
8.3.1運行維護工作應符合下列要求：
1 保障監測設備及監測信息管理平臺7×24小時安全、持續、可靠、有效運行；
2 提供7×24小時值守服務；
3 接受用戶的服務請求后，24小時內排除故障；
4 每季度對監控儀器設備進行檢修、保養，對存在問題的監控儀器設備及其配件進行及時更換，確保正常運行；
5 每月提供監測月報；
6 每季度監測數據至少作1次備份；
7 每月系統時鐘作1次校正；
8 配備滿足2年運行所需的備品、備件；
9 提供的相關軟件產品免費升級服務；
10 應針對項目特點制訂排水管網動態監測系統運行管理規程。
8.3.2 運行單位應確保數據真實，嚴禁篡改，否則應承擔相應的法律責任。
8.3.3根據動態監測數據，結合管網結構、運行體系、地質條件等，進行排水管網健康狀態診斷和綜合分析。
本規程用詞說明
1 為便于在執行本規程條文時區別對待，對要求嚴格程度不同的用詞說明如下：
1）表示很嚴格，非這樣做不可的：
正面詞采用“必須”；反面詞采用“嚴禁”。
2）表示嚴格，在正常情況下均應這樣做的：
正面詞采用“應”；反面詞采用“不應”或“不得”。
3）表示允許稍有選擇，在條件許可時，首先應這樣做的：
正面詞采用“宜”或“可”；反面詞采用“不宜”。
4）表示有選擇，在一定條件下可以這樣做的，采用“可”。
2 條文中指明應按其它有關標準執行的寫法為：“應符合……的規定”或“應按……執行”。
引用標準目錄
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本規程，然而，鼓勵根據本規程達成協議的各方研究是否可使用這些文件的最新版本。凡是不注明日期的引用文件，其最新版本適用于本規程。
（1）《城鎮排水水質水量在線監測系統技術要求》 CJ/T 252；
（2）《城鎮排水管道維護安全技術規程》 CJJ 6；
（3）《城市道路養護技術規范》 CJJ 36；
（4）《城鎮排水管渠與泵站運行、維護及安全技術規程》 CJJ68；
（5）《污水排入城鎮下水道水質標準》 CJ343；
（6）《給水排水工程基本術語標準》 GB/T 50125；
（7）《給水排水管道工程施工及驗收規范》 GB 50268；
（8）《城鎮排水管道檢測與評估技術規程》CJJ 181；
（9）《城鎮排水管道非開挖修復更新工程技術規程》 CJJ/T 210；
（10）《環境污染源自動監控信息傳輸、交換技術規范》 HJ/T 352；
（11）《地表水和污染水監測技術規范》 HJ/T 91；
（12）《視頻安防監控系統技術要求》 GA/T 367；
（13）《水污染源在線監測系統安裝技術規范（試行）》 HJT 353；
（14）《降水量觀測規范》 SL 21；
（15）《城市排水防澇設施數據采集與維護技術規范》GB/T 51187。
