文章來源：中國市政華北總院（微信號：zgszhbzy）

本文已獲得授權

由中國市政華北院承擔的三亞市智慧城市海綿城市監測監管平臺建設項目是國家第二批海綿試點城市三亞市的重點項目，作為全國優先全面開展智慧水務建設和服務的設計企業，華北院將高標準、高質量的技術服務融入項目的各個階段，旨在打造國家級智慧水務工程樣板，助推三亞市海綿城市建設成為可推廣、可復制的典范。

項目總體架構

本項目以“2個平臺——1個中心+5個應用系統”的構架思路，建立了一整套可評估、可追溯的海綿城市一體化管控平臺，結合地理信息技術、在線監測技術和TMDL思路，實現了三亞市海綿城市從規劃、設計、施工到運營的全生命周期智慧化評估和管控。

構建一體化的管控平臺

平臺兼具過程跟蹤、考核評估、地圖服務、三維展示、內澇預警等多項功能，有效支撐三亞市海綿城市建設期和運營期的管理。

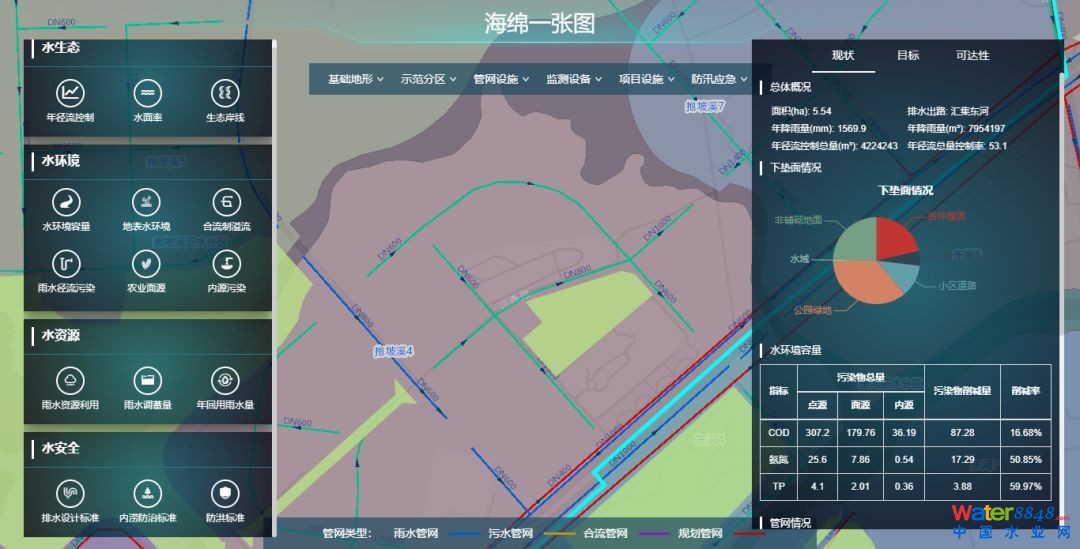

海綿城市建設相關設施一張圖展示

構建全方位的模型體系

基于先進的TMDL理念構建了三亞流域-排水管網-河網耦合模型，綜合評估三亞市海綿城市現狀條件并為內澇預警、設計方案評估提供決策依據。其中包括：350平方公里的流域模型；80個海綿城市建設項目模型；31.5km2的城市建成區排水管網模型；3條河道（湯他水、三亞西河、三亞東河）的河道水動力水質模型。

目前，城市綜合模型體系已構建完成，后期將根據監測數據不斷進行模型的率定和驗證，為三亞市海綿建設、城市排水防澇及水環境治理提供科學的技術支撐。

海綿城市建設小區項目模型

城市建成區排水管網模型現狀年徑流總量控制率評估

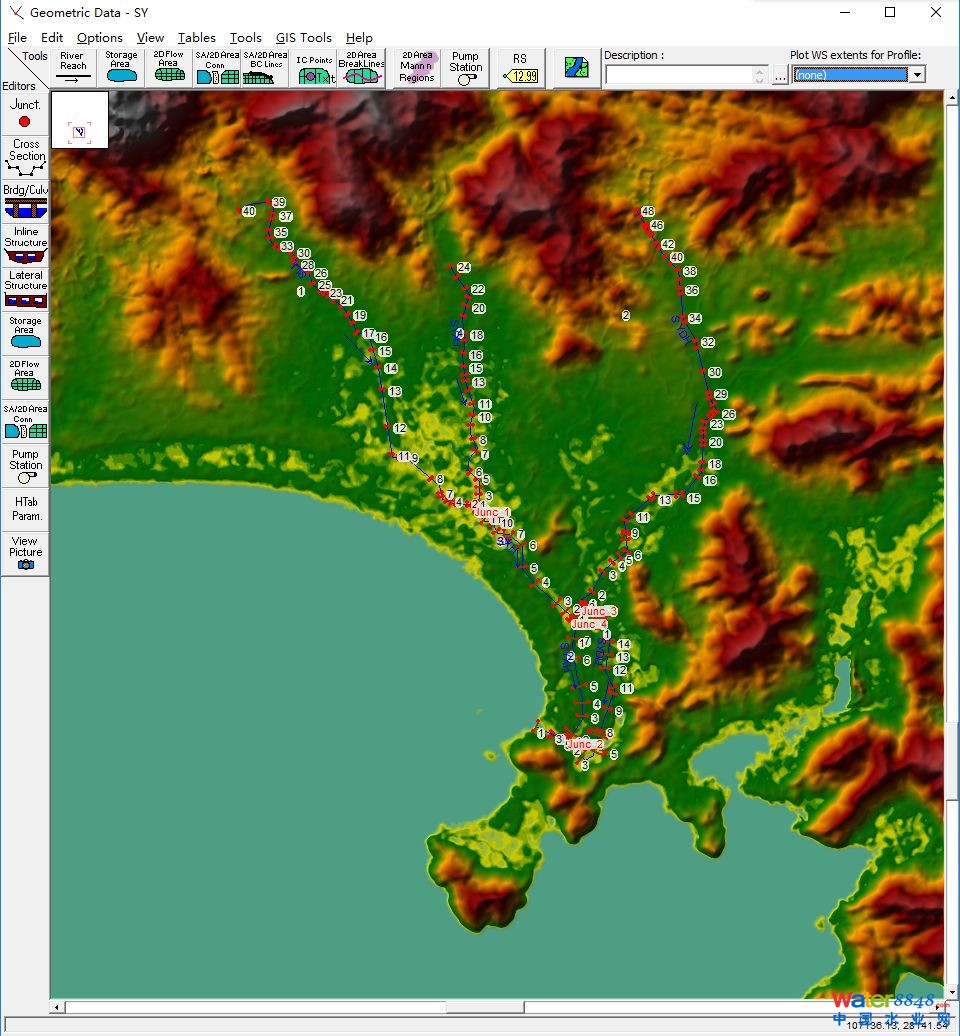

河道模型

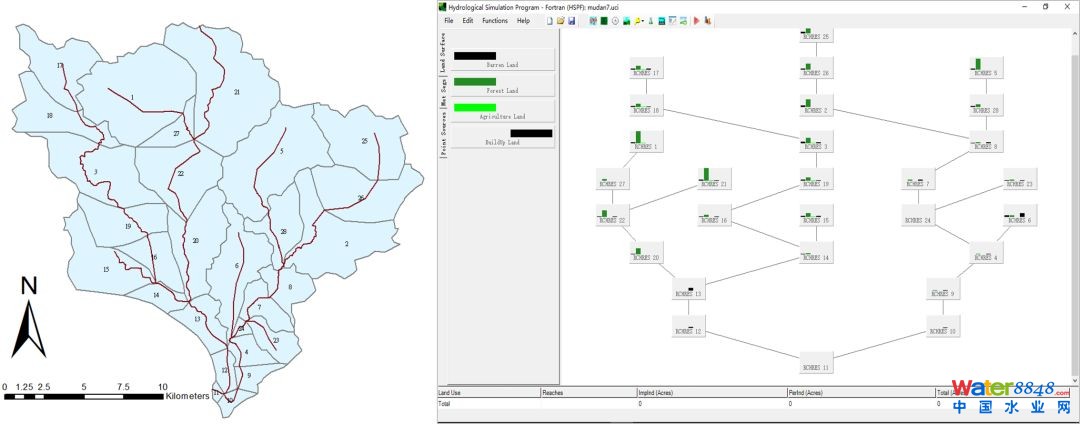

流域模型

構建全覆蓋的監測評估網絡

本項目構建了一套覆蓋河湖水系、排污口、匯水分區出口、海綿建設項目出口、內澇點、海綿設施等各個環節的監測網絡建設方案，支撐海綿城市績效考核并實現了可評估、可追溯的信息管理，實現了建設效果可視化、全方位的效果展示。排水管網的監測具有很強的不確定性，因此本項目提供了多種數據異常值檢驗方法，從軟件層面確保數據的可靠性。

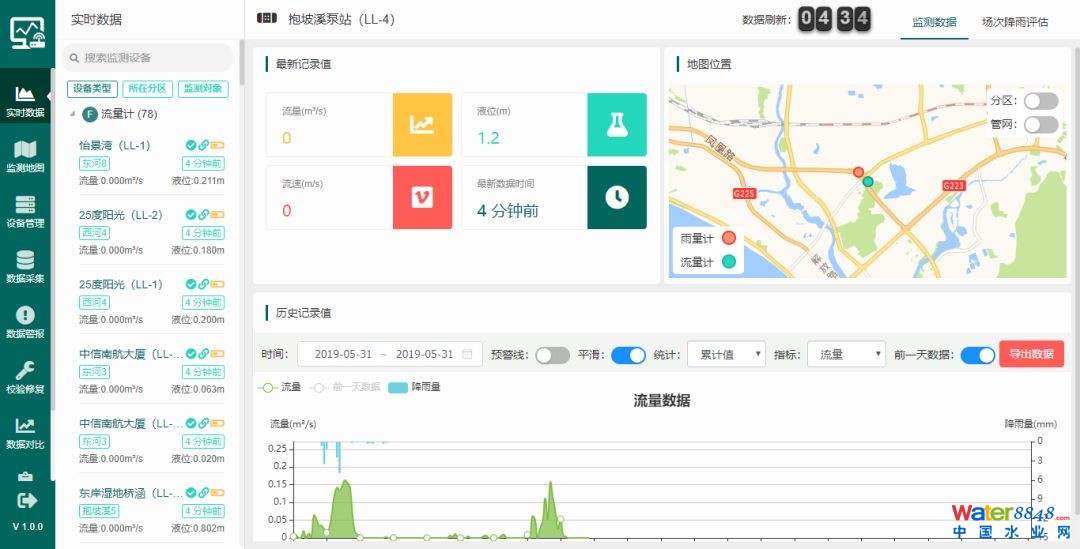

監測數據可視化展示

實現全過程監管

本項目對海綿項目從專項規劃、海綿設計、海綿施工到運營管養整個生命周期進行管理，有效提高海綿城市項目設計和建設質量。

實現系統化評估

本項目對海綿城市建設效果進行全方位、精細化、自動化的考核評估，基于監測法、模型法、容積法實現從項目、排水分區到示范區整體效果的綜合展示，為海綿城市績效評價與考核提供重要支撐。

實現系統性管理

本項目打破傳統的信息化系統架構，建立了三亞市海綿城市數據中心，提供多源數據的集成顯示、治理、查看和基于數據的監測、GIS、模擬服務，為應用系統提供基礎數據和服務。通過該架構，實現了多部門間的信息共享和信息融合，打破信息孤島，提升跨部門決策和資源協調，提升城市水環境和水安全管理的科學化程度和業務的智慧化水平。

實現快速應急響應

本項目實現汛前、汛期、汛后防汛工作全流程、精細化和標準化的管理，提高防汛工作的科學性、高效性和安全性。

實現信息共享與公眾互動

本項目基于三維全景技術，實現三亞市重點海綿城市項目的展示，建立與公眾的良性互動機制，提高公眾對海綿城市的認知度，更好地推動海綿城市的日常維護。
