工藝描述

生物焦吸附再生工藝包括：生物焦吸附系統；生物焦排焦系統；生物焦再生活化系統，生物焦上焦系統組成。工藝流程示意圖如下：

生物焦吸附系統

生物焦吸附系統采用地上鋼結構的塔體，根據處理規模的大 小，吸附塔可設置成并聯結構或 串聯結構，也可串聯并聯相結合，每個塔體內部安裝有布水器 及布料器，內部設有排焦器，塔體尺寸根據處理污水規模由設計決定。每個塔體配有包括：布料器，布水器，排焦器，進出水管，電動閥門等。原水在塔體內完成吸附過程。

生物焦上焦及排焦系統

生物焦飽和后，需停止進水，對生物焦進行再生。排焦過程為通過吸附塔底部的排焦口，將生物焦從塔體底部排出。排出的生物焦進入飽和焦塔內。再生完成的生物焦通過活化系統后進入封閉的上焦系統，通過上焦系統回到吸附塔內。

生物焦再生系統

生物焦再生系統采用高溫加熱再生工藝。 再生過程中，進料方式為振動給料；軸向出料，可變頻調速。分為電加熱或天然氣加熱兩種方式，控溫方式為 PID智能儀表、電動執行器自動控溫，七區控溫，觸摸屏管理。300℃生物焦開始再生。工作壓差：微正壓，再生系 統內設置不同溫度區，進料通過不同溫度區逐步升溫加熱至650℃，再生時間約為2h。

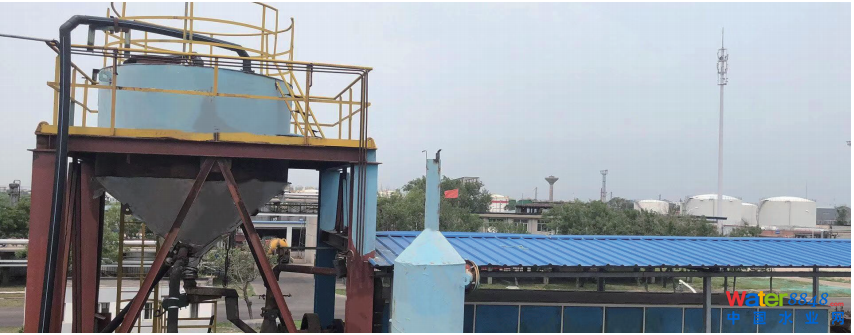

工程案例

項目名稱 中石化某分公司廢水提標處理工程      設備裝置

廢水種類：石化廢水                          單級吸附塔，直徑均為3m，塔高為10m，數量為6座

處理規模：7200t/d                          上升流速為7m/h,停留時間42min

進水COD濃度：60~100mg/L                    生物焦顆粒粒徑3-5mm

出水效果：COD≤30mg/L                      再生裝置再生量為3t/d

工藝流程：生物焦一級吸附

運營時間：2016年1月1日起開始運營

工程2016年全年運行數據案例

工程優勢

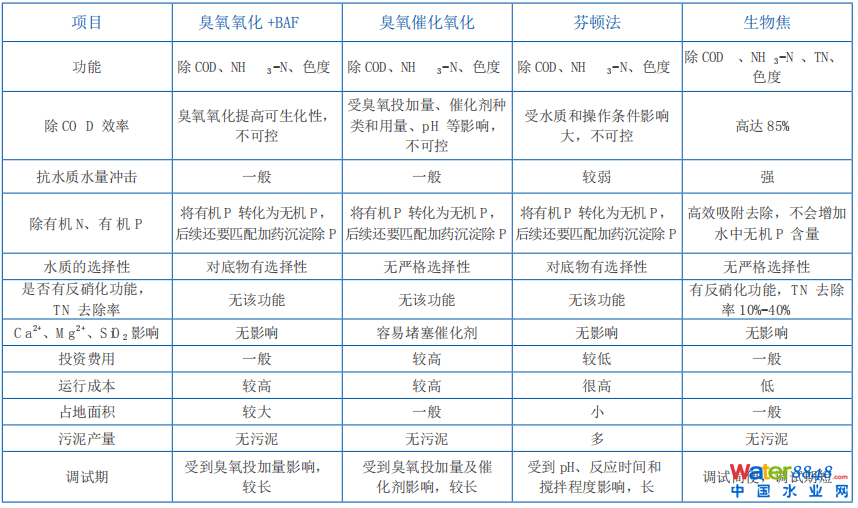

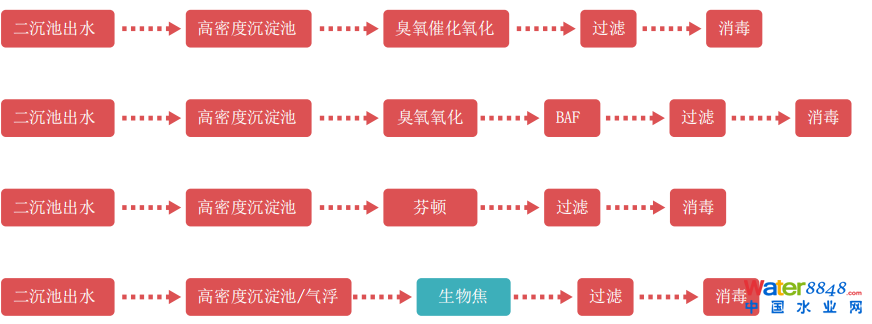

深度處理工藝對比
