SediMag®技術的應用背景
在污水處理工藝中，高效沉淀池作為污水處理廠的深度處理單元用以去除水中的TP和SS。但在多個實際項目中發現，隨著污水廠處理水量的增加，傳統高效沉淀池在表面負荷達到10m 3/(m2·h)左右時，會出現跑礬花的現象，調配藥劑配比也很難使出水水質達到出水要求。

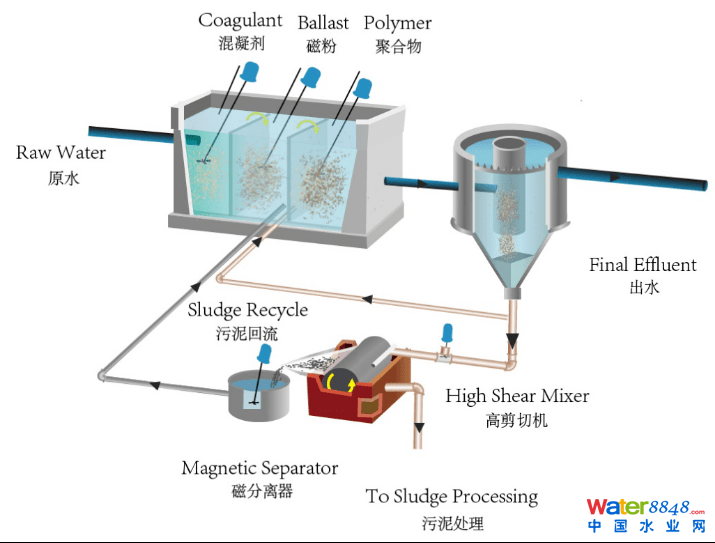

SediMag®磁混凝技術是對高效沉淀池的升級技術，投加高效可回收的磁粉來進一步強化整個系統的絮凝效果和沉淀速度。實際應用中在表面負荷15-20 m 3/(m2·h)的范圍內可以使出水TP穩定小于0.3mg/L，出水SS穩定小于3mg/L。具有更高的表面負荷和更優的出水水質。將傳統高效沉淀池改造為SediMag®磁混凝是一種極為有效的技術手段。
0 2
高效沉淀池改造為SediMag®磁混凝的技術難點
在工藝改造過程中，需要結合高效沉淀池的池型，現狀構筑物的系統布置，以及現有設備的處理能力進行核算，針對磁混凝沉淀技術的特點進行具體設計。需要針對磁混凝系統的3個主要特性有針對性的進行池體改造和設備選型。
1）磁粉的易沉積性：磁粉投加后導致絮體密度大，易產生沉積，可能會導致設計不合理池體內的死角、管道甚至泵腔中沉積磁粉，進而使系統運行紊亂；
2）磁粉的高磨損性：由于磁粉的硬度較大，在輸送過程中對設備、管道具有高磨損性，易導致系統設備、管道等發生磨損。
3）磁粉的大比重：磁粉的比重在4.8 ～5.1，遠遠高于普通絮凝沉淀的絮體，普通的攪拌器無法實現含有磁粉絮體在池體內的均勻混合。
0 3
高效沉淀池改造為SediMag®磁混凝的設計對策
1）尋找高效沉淀池中易沉積磁粉的構造
① 傳統高效沉淀絮凝區為底部進水，從混凝區底部由管道連接至絮凝區，完全通過水力過流。如果投加磁粉，勢必在過水管中行程磁粉淤積，造成堵塞。
因此，可以將該管道封堵廢棄，重新劃分布置絮凝區和加載區；或者將該管道連接的區域單獨隔離出來，作為進水過渡區，避免磁粉進入。
② 傳統高效沉淀池進入沉淀過渡區前為自下而上水力過流。如果投加磁粉，磁粉將在該部位沉到池底，水里過流不足以將磁粉帶入到后續沉淀池中，該區域?qū)⒈缓欧坌躞w堵塞。
因此，需要拆除該部分擋墻，重新布置磁混凝的絮凝區，采用機械攪拌的形式將含有磁粉的絮體提升至沉淀過渡區。
③ 傳統高效沉淀池系統的污泥吸水管路多會有90°彎頭。如果投加磁粉，會在吸水管路90°彎頭處造成污泥淤積。
因此，需要將吸水管路直接水平接入到污泥泵中；或者采用較緩的角度直接接入到污泥泵中。
2）更換污泥管路
因為磁粉的高磨損性，若污泥管路采用鋼管，則在管件連接處很容易發生因磁粉磨損而產生的滴漏。因此與磁粉接出的管路均應采用柔性管，如PE管或PP管。
3）設備升級
因為磁粉的比重較大，傳統高效沉淀池的攪拌系統不足以使含有磁粉的絮體在池體中完全混合。通常，傳統高效沉淀池的刮泥機的力矩也難以有效刮除磁性污泥。
因此，磁混凝系統的攪拌器需要專門設計。保證水體完全混合的同時，又不會使磁性污泥破碎。
刮泥機也要有針對性的設計，采用四臂重型刮泥機，力矩為普通刮泥機的4-6倍。

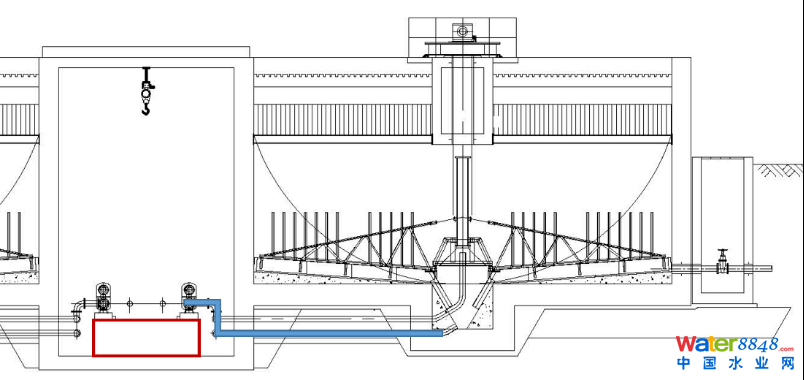

磁混凝系統攪拌機槳葉及刮泥機
4）污泥泵改造
磁混凝沉淀池的污泥一部分通過污泥回流泵輸送至加載池，另一部分通過磁粉回收泵輸送至磁粉回收系統。污泥中的磁粉會磨損污泥泵，若采用普通離心泵或螺桿泵，經過約6個月的連續磨損就會造成污泥泵損壞。因此污泥泵需要選用耐磨，且不易堵塞的泵型。
5）增設磁粉回收設備
磁分離器和高剪切機等磁粉回收設備是磁混凝沉淀系統的核心設備�？煽康拇欧蛛x器是保障磁粉回收率的核心，可有效降低磁粉補充率及運行成本。
0 4
工程應用的注意事項
在傳統高效沉淀池改造為SediMag®磁混凝沉淀系統時，應對現狀構筑物結構進行充分的復核。針對于不同的兩段反應高效沉淀池和三段反應高效沉淀池，應有不同的改造方式，均應注意在池體改造是不得使磁粉因無機械攪拌而沉積的現象。
同時，SediMag ®磁混凝系統的排泥方式應與整個廠區的排泥系統相協調，采用連續排泥或間歇排泥取決于廠區的污泥儲池容量、污泥濃縮池容量以及廠區污泥脫水運行排班等設計，核算污泥暫存池容積，合理選擇污泥外排泵流量。
