直徑2200毫米!運用砼盾技術修復九江兩河流域污水管道
時間:2021-11-17
來源:E20環境產業圈層
E20環境產業圈層匯聚了數百家中國環境產業 中最優秀的企業,積累了一批具有示范意義的行業案例。為促進行業交流進步,便于行業同儕互學互促,推動中國環境產業轉型升級。E20環境產業圈層特推出2021中國水務案例專題,每天展示一項具有示范意義的水務行業優秀案例,敬請關注!
九江市中心城區水環境綜合治理一期項目-兩河(十里河、濂溪河)流域綜合整治工程
項目名稱: 九江市中心城區水環境綜合治理一期項目-兩河(十里河、濂溪河)流域綜合整治工程
推薦單位: 安越環境科技股份有限公司
參與環節: 工程分包
項目所在地: 江西省九江市
項目概況
十里河DN2200截污管道全長5837米,全線共57座井室,3處位置跨越河段,承擔了整個兩河(十里河、濂溪河)片區、部分八里湖新區以及經開區的污水輸送功能,該管段的結構及功能特性直接影響到鶴問湖污水廠進水濃度,也影響著十里河下游河道水質。經過前期摸排,發現管道存在老化破損、錯接亂搭、污泥淤積嚴重等問題。
項目示范意義
在污水管道行業內,如此大規模直徑超過2米的大管徑污水管道修復成功案例在國內極為罕見。對此,長江環保集團江西省區域公司高度重視,組織各參建單位投入大量資源開展技術研究和前期試驗,在此基礎上制定了相應的技術標準和修復方案,并于2020年8月正式啟動十里河DN2200截污管道修復施工。
項目亮點介紹
(1)實施效果
該項目施工過程克服了大管徑、大埋深、高水壓、修復管段長及工期緊等嚴峻挑戰;砼盾H-70非開挖修復砂漿及配套修復設備在整個實施過程中的優異表現,有效保證了項目的順利實施;施工高峰期,材料日均消耗70余噸,為今后類似工程積累了寶貴有益經驗。
(2)社會效益
項目順利完成高水壓、修復管段長及工期緊等嚴峻挑戰;展示了優秀的施工團隊與施工材料設備(砼盾H-70非開挖修復砂漿及配套修復設備)對于項目順利開展的重要意義。促進項目的順利完成;為今后大管徑,大埋深工程積累了寶貴經驗。
項目技術工藝/裝備簡介
(1)技術工藝/裝備名稱
管盾技術(全稱:離心噴筑灰漿內襯管技術;CCCP技術)是采用離心噴筑方式在管道內壁形成一個堅固的高性能復合砂漿內襯管;對于非圓形管道、箱涵及其它排水構筑物,也可采用人工噴涂方式。
(2)技術工藝/裝備原理
管盾技術是將預先配制好的高性能復合砂漿泵送到位于管道中軸線上由壓縮空氣驅動的高速旋轉噴涂器上,漿料在高速旋轉離心力作用下均勻甩涂到管道壁上,同時通過專用絞車牽拉噴涂器在沿管道勻速滑行,在管壁形成厚度均勻、連續的內襯,每層噴筑厚度通?刂圃1cm左右。當設計的內襯厚度較大時,可分多層噴筑施工,在前一層砂漿終凝后則可進行下一層的噴筑。
(3)技術工藝/裝備特點
管盾技術可用于對混凝土、陶土、磚砌、金屬及塑料管材等各類排水管道的非開挖修復,其主要特點有:
1) 結構性修復,適用于直徑300~3,000mm的管道;
2) 全自動旋轉離心噴筑,涂層均勻、致密,厚度可調;
3) 內襯材料可在潮濕基體表面噴筑,強度高、耐久性好,管道斷面損失小;
4) 內襯與混凝土、磚石砌體等牢固粘結,對基底上的缺陷、孔洞、裂縫等有填充和修補作用,使既有結構得到加強;
5) 內襯厚度可自由調節,管道變徑、轉彎、臺階、錯位等問題均不影響內襯的整體性;
6) 一段修復距離可達200m,不同施工段的內襯可以無縫連接;
7) 對于破壞嚴重的大直徑管道,可在內襯層間添加鋼筋網或其它增強材料,以實現更高的結構強度。

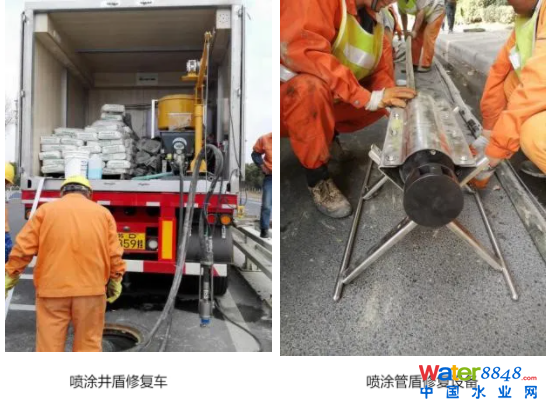

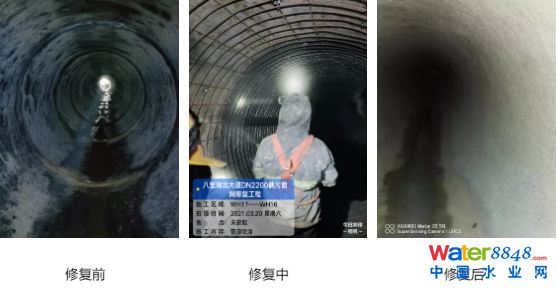

(4)廠區/項目地/工藝設備照片
