北京清控人居環境研究院副總工王欣
各位專家老師、各位同行，大家上午好！我是北京清控人居環境研究院有限公司的王欣，非常高興也非常榮幸能夠有機會在這里和大家分享我的題目《建筑小區海綿改造的技術方法和設計要點》。首先，請?jiān)试S我先代表公司做一個簡單的介紹：北京清控人居環境研究院有限公司，是以清華大學建筑學院、環境學院為依托的一個多學科融合的專業服務機構。公司的主要業務包含海綿城市建設、黑臭水體治理、生態環境咨詢、智慧水務等相關領域。我們從傳統的咨詢服務公司，成功地轉型成為集設計咨詢、工程實施、投資建設和運營管理為一體的全產業鏈的服務團隊。
2015年國家推出第一批海綿城市建設試點城市，我們幫助4個城市申報成功；第二批海綿城市建設試點城市，再次幫助4個城市申報成功。他們分別是河北遷安、江西萍鄉、安徽池州，貴州貴安新區和廣東珠海、云南玉溪、山東青島、福建福州。2016年集團平臺成功獲得了3個海綿城市建設PPP項目，分別位于河北遷安、四川遂寧和云南玉溪。PPP項目包含了7個公園、12條水系、60條道路和131個建筑小區…由此我們積累了大量的工程經驗。海綿城市建設，作為一個多學科融合的城市發展理念，如何定位景觀專業在海綿城市建設中的角色，我認為應該用發展的眼光去思考、看待這個問題。
回顧一下20年前風景園林與建筑以及風景園林與水利的關系。在城市發展早期，風景園林主要負責美化和植物配置工作，隨著行業的發展，風景園林專業表現出更多元化的行業價值，比如場地功能空間營造、場地精神探索與延伸。在海綿城市建設推出的近兩年里，風景園林專業所涉及到的主要還是景觀提升和植物配置工作，海綿城市建設越來越需要景觀設計師從景觀視野，為海綿城市建設提供景觀專業角度的解決方案和創新思路。
剛才瑪雅老師分享的荷蘭成功案例，特別是在場地空間梳理和海綿設施對比選擇方面值得借鑒；另外國際團隊已將多專業的融合發揮到相當完善的階段，且每個項目都有其統籌創新的設計理念，而不是簡單的海綿設施堆砌。
在透水鋪裝的設計任務中，是否只有采用透水磚、透水混凝土等昂貴的新型材料才能滿足透水需求呢，景觀常用的傳統的鋪裝材料是否也能達到透水效果呢？如傳統的
木桟道、鋼網、礫石等材料，同樣可以達到雨水收集和透水的效果。景觀傳統不透水材料是否可以通過結構基礎的創新，滿足場地透水需求呢？在海綿城市建設實踐中，景觀設計師的積極參與，一定能夠提供更多元化的創新方案。
未來的社會發展一定是專業的人做專業的事，通才把控、專才執行，所以景觀設計師應該以開放的心態以及多專業融合的態度，積極地與相關專業人才進行溝通，尤其加強水文水利專業的知識，在海綿城市建設中，發揮風景園林的專業價值。
前面談了情懷，后面講講干貨。今天的我所講內容的題目是《建筑小區海綿城市改造的技術方法和設計要點》。在海綿城市建設里面，公園水系、道路、建筑小區等類型，都需要風景園林專業的參與。源頭控制的建筑小區項目中，因?yàn)閳?chǎng)地現狀條件復雜，常常沒有足夠的可改造的空間，導致很多業內人士都認為，建筑小區項目是整個海綿城市建設系統里面最難啃的骨頭，今天我就把這根“難啃的骨頭”拎出來，與大家共同探討。
海綿城市技術方法在海綿城市指南、相關期刊雜志里有比較詳細的介紹。我打了星號的4個部分是海綿城市設計與傳統風景園林設計方法的不同。
第一，場地徑流計算。目前常用的有模型法與容積法兩中計算方式。模型法多用于場地面積相對較大的設計任務中，如區域、城市、河道等場地的海綿建設項目；容積法則多用于場地面積較小的設計任務中，在建筑小區海綿城市建設項目中應用廣泛。目前我們團隊的景觀設計師都已掌握了容積法的計算方式，這個原理很簡單，大家都可以學會。
第二，雨水設計流程的確定。設計師始終需要關注雨水從哪里來，要往哪里去，如何對其進行滲、滯、蓄、凈、用、排，雨水能夠真正得到有效控制，最終達到設計目標。
第三，模型模擬評估。這方面需要相關專業團隊協助完成，對現有的設計方案的相關數據進行模型模擬，校驗與原定目標的差距，繼而做出相應的調整。
最后一點，監測評估，此部分內容會后面展開說。
以上簡單提及了海綿技術方法與景觀設計方法的不同之處。接下來和大家分享一些在以往工作當中遇到的問題和經驗總結。主要分為5個部分：上位規劃銜接、現場勘察與場地分析、設計原則與目標、設計方案與設施選擇、施工圖完成與現場配合。
第一部分，上位規劃銜接。
與上位規劃銜接，相關的海綿上位規劃中的雨水控制率指標和污染物去除指標至關重要；在建筑小區的改造項目中，場地的徑流計算是以上位規劃中的場地年徑流總量控制率以及場地現狀（下墊面類型與面積）為前提的，因而得到上位規劃的原始指標以及場地準確的建筑與景觀圖紙至關重要。曾經困擾過我們的一個問題：上位規劃給出的年徑流總量控制率是否可以調整。我想問一問大家，上位是可以調整的嗎？這里我希望能和大家共同探討一下這個問題。有些小區，通過實地踏勘了解真實的現狀條件后，因?yàn)榈叵鹿芫W(wǎng)、場地功能、綠化空間不足等原因，在保證原有使用功能的前提下，無法滿足單個小區徑流控制目標。此時，場地設計專業需要與上位規劃專業進行溝通協調，通過周邊地塊的聯動調整，區域之間的雨量設計平衡，綜合系統的解決這個問題，得出符合場地實際的徑流控制目標，并取得相關專業的共識與認可。
如何進行指標區域平衡。首先看場地周邊有無大型的水體、河道和綠地公園，有無上位規劃設置的人工調蓄設施，繼而判斷場地與周邊場地聯動調整的可行性和可行方案。
可以看到圖中A、B、C三個地塊，A地塊解決不了，可與周邊的城市綠地和公園綠地進行聯動，B地塊解決不了可以與C地塊聯動，最后匯入城市綠地系統。最后，這個三角型區域能夠完成上位提出的年徑流總量的控制，徑流控制的設計任務就完成了。
第二部分，現場勘查和場地分析。

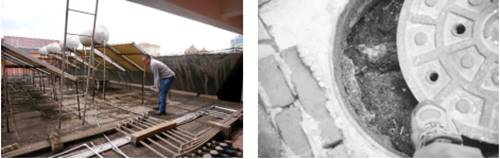

海綿改造項目的現場踏勘十分重要，需要實地走訪復核原始資料，或以問卷的方式進行現狀問題的調查和訪談，了解居民的真實需求和場地的實際問題，有針對性的解決。管網與豎向分析是確定場地匯水分區的前提，在管網分析時，一定避免只看圖紙不看現場的現象發生。海綿建筑小區的管網調研中，務必請專業隊伍將雨水井、污水井、雨水篦子打開來看，獲取井內管網的實際情況。
如上所示，以往項目中，出現管網錯接、井口錯蓋，管網未聯通的假篦子的情況，所以打開井蓋核實，才能更準確的掌握真實的現場資料，才能做出真正落地的設計。
如果場地有內澇情況，設計師首先要找到造成內澇的原因。
第一張圖片是我們一個設計師拍回來的，圍墻下面有孔，可以明顯看出場地有客水進入。我要求設計師下雨的時候再去現場看一次，果然，隔壁小區的客水匯入設計場地，是導致局部積水的真正原因。
在場地分析過程中，下墊面類型的識別很重要，在相關規范不完善的情況下，有的時候設計師遇到部分下墊面徑流系數查不到的問題，需要有經驗的專業工程師將不同類別或同類別下墊面進行比選，綜合制定一個符合實際情況的徑流系數。
務必重視地勘資料的對接，很多時候地勘資料沒有辦法第一時間拿到，或者只能參考一個較為久遠的地勘資料。如果參考原始地勘，后期務必補齊并認真校核，只有了解地下真正的地質結構，了解地下水位在哪里，透水層在哪里，才能避免在海綿設施布置的時候?qū)Φ厣系叵碌乃h(huán)境造成破壞。
第三部分，設計原則與目標。
設計原則重點說說經濟適用原則。經濟適用原則的制定就是要避免追求昂貴的和不切實際的技術手段，為了海綿而海綿，形成一個不合理的解決方案。
上位專項規劃指出徑流控制和污染物去除的目標，具體場地存在其特有的場地屬性，要從地方降雨特點和地質土壤特點綜合分析，選擇適宜的改造措施，解決場地雨水的核心問題。比如，融雪劑的面源污染控制；再生水回用解決景觀水水源等。
第四部分，設計方案與設施選擇。
建筑小區項目存在改造空間有限的問題，通過雨水轉輸、系統調配，完成場地雨水徑流的控制，綠地中的轉輸、蓄水空間經常是廣義的下凹式綠地完成的。單純的追求下凹式綠地率控制，忽略下凹走勢與坡度的變化以及與實際場地的過渡，導致景觀效果生硬、單一。綠地下凹后，可供設計師選擇的植物品種受到限制、苗木市場空白單一，部分苗木（花葉蘆葦、美人蕉等）需要較多的后期維護等因素，局部植物成活率降低，無法有效的修飾與提升下凹式綠地的景觀呈現，成為下凹式綠地被吐槽的主要原因。但是在綠地改造中下凹式綠地不是不能用，只是要避免大面積的用；設計應該研究的是如何使下凹式綠地既滿足功能又符合審美。
種植早期露土和冬季效果的保障也是被吐槽的槽點之一。種植早期漏土現象不存在技術問題，為此北京很多新建項目都有樹皮覆蓋和豆石覆蓋的廣泛應用，海綿景觀呈現的癥結在于海綿審美觀與經濟價值的沖突。如果項目在種植工程投入的資金偏少，選購的苗木無法滿足景觀的及時效果，只有在滿足長遠景觀效果的設計預期中，給植物生長充分的時間。冬季景觀效果的保障，建議突破海綿設施只能種耐濕品種，如菖蒲、鳶尾、千屈菜等多年生草本的觀念，嘗試灌草搭配，適量搭配一些當?shù)剜l(xiāng)土、適應性強、常綠或冬季仍有一定體量的品種，冬季效果會有明顯的改觀。
管網設計中，存在大量合流制改分流制的工作。因?yàn)楹＞d是做雨水系統改造的設計，實踐證明，新建一套雨水管網更加容易與新的方案匹配，也最簡單易操作。原有雨污合流的管道保留用于污水排放，對未來可能存在的易於堵情況、管道改造可行性需要認真核查。
在大量項目經驗積累中，我們的設計師在設施選擇方面按照其適用條件、優劣勢進行了分類，因?yàn)楝F(xiàn)場時間有限，我簡要介紹幾個。
雨水管斷接，常見的效果比較好的是高位植壇，但高位植壇對改造的空間要求較高，經�？捎豢汕螅詴�(huì)因地制宜的選擇水簸箕點式消能或卵石溝帶狀消能。
雨水口改造，給排水專業提供了若干改造方法，如封堵后改造為溢流口、直接改造為溢流口等等。設計師通過地表小匯水分區的劃定，可以利用原有雨水口的低點優勢，在周邊設置截留措施，將匯水區內的雨水通過地表淺溝或截留溝的方式，將雨水導流入綠色設施，或計算導水溝截面后，利用導水溝的滯蓄功能再溢流入雨水口。
透水鋪裝，實踐發現透水混凝土的透水效果和保水效果非常好，但是透水混凝土與其它材料銜接的時候，會導致周邊材料交接處不規則沉降，所以材料銜接處的結構與交接面的景觀細節需要設計師認真推敲。
生物滯留帶，主要想說的是換土。如果場地下滲條件非常好，建議還是生態的原則，用原狀土；如果下滲條件不滿足，換土的碎石層不可通用一個標準斷面，斷面的深度需要計算雨水調蓄的需求與場地實際來確定。
最后強調一個普遍的設計問題，徑流計算與海綿方案的落地，要保持前后一致，避免計算一回事，設計一回事。
第五部分，施工圖完成與現場配合。
施工圖設計階段普遍存在根據現場情況修改方案的情況，不能忽略的是重新計算修改后方案的徑流控制率、并且需要模型模擬方案是否達標。介紹一個在方案修改復核階段，缺少溝通協作的案例：方案設計師將設施下凹的坡度和深度進行計算和效果推敲，確定了200毫米深度的海綿設施方案。在施工圖設計中需要避讓地下管線的原因，調整了設施的平面面積，造成設施深度需要加深100毫米才能滿足徑流量控制。沒有認識到項目把控的重點，施工圖設計師沒有與方案設計師進行必要的溝通，也缺乏下凹坡度與效果的細致推敲，簡單槽體深度加深，導致景觀效果大打折扣。設計師修改時的態度是認真的，避免了我剛才說的計算一回事，設計一回事。而在他看來的100毫米的微差，卻是景觀效果把控的關鍵。另外在實際施工過程中，因?yàn)閳?chǎng)地實際原因，對設施深度、形態、走勢的調整，是設計現場配合的重要把控任務。
溢流口高程，經常在一些方案評審的時候，發現方案里面的溢流口示意圖片是錯的。溢流口位置高了，會導致局部地區內澇；溢流口位置低了，會導致雨水提前溢流。所以溢流口高程控制非常重要，施工圖設計把控是重點，施工過程把控也是重點。
海綿城市建設對施工工藝要求非常高，施工前的培訓、施工過程的管控和最終驗收的質量把關，都非常重要。施工隊伍了解到建設的原理，才會對設計存有敬畏之心，不隨意改動設計，確保效果的呈現。
除了設施深度、溢流口高程的把控，場地豎向、土壤換填深度和孔隙率、透水鋪裝的工藝過程以及苗木選購與種植栽植維護等，都需要嚴格的現場把控。因此改造項目通常要求設計師駐場，有條件的盡量駐場，沒有條件的要與現場負責人保持密切的溝通。把控得住現場，才能將優秀的設計以實際建成效果展示出來。我今天的演講到此結束，感謝大家！
本文作者：王欣 北京清華城市規劃設計研究院 ，曾主持昆明環滇池生態工程-東大河國家濕地公園景觀設計、河北遷安三里河生態廊道水環境治理及景觀設計等項目；參與北京奧林匹克森林公園景觀規劃設計、呼倫貝爾市新城起步區景觀規劃設計等項目。
