城鎮污水處理廠污泥處理處置技術現狀綜述源：凈水技術作者：王莉 何蓉 雷海濤

摘 要：隨著經濟社會的進步與污水處理技術的發展，城鎮污水處理總量逐年增加，隨之帶來污水廠副產物污泥的大量產生。剩余污泥產量大、含水率高且還有可能存在致病菌、重金屬等有毒有害物質超標的問題，如何有效對污泥進行處理處置并資源化，是當前研究的熱點問題。文中綜合了國內外公開發表的相關研究成果，概述了當前污泥脫水、調質、穩定化、熱干化等處理方法，總結了幾種常見污泥處置技術應用的研究現狀及發展趨勢；重點闡述了污泥焚燒處置的發展現狀與優勢，分析了污泥燃燒設備中流化床、多膛式焚燒爐和回轉窯的優缺點，為未來污泥處理處置及資源化的研究提供參考。

隨著城市化建設進度的加快和經濟生活水平的提升，我國城鎮污水排放量也逐年增長。據住建部統計數據[1]，2020年，我國城市污水年處理總量達5.6×106萬t。污泥是以污水生物法處理為主的污水處理主要副產物，研究[2]表明，污水廠每處理1萬t污水產生5～10 t含水率為80%的污泥。美國產生廢水約為1.29×109m3/d，每年產生650萬t污泥固體[3]。截至2019年底，我國城鎮污泥產量達到近6 000萬t(含水率約為80%)。污泥具有產量大、含水率高、易腐敗、惡臭等特點，富集了污水中50%以上污染物，包括各種重金屬、微量的高毒性有機物、大量致病微生物等，對生態環境造成了巨大威脅，如不妥善處理，將造成水環境、土壤的破壞，甚至威脅人類飲用水和食品安全[4]。污水處理過程“重水輕泥”，在發展污水處理能力的同時，沒有同步提升污泥處理能力，導致污泥處理能力的提升遠低于污泥產生量的增加，逐漸成為我國城鎮污染控制領域的主要環境問題[3]。為此，國家出臺一系列政策以規劃和指導污泥處理處置，2015年我國發布的“水十條”要求，完成污泥處理處置實施的改造，實現2020年地級市無害化處理率達到90%以上；到2020年7月，我國發布《城鎮生活污水處理設施補短板強弱項實施方案》，進一步強調改善“重水輕泥”現狀，推進污泥無害化處置和資源化利用——鼓勵采用“生物質利用+焚燒”處置模式等5項內容。“十四五”規劃提出：破解污泥處置難點，實現無害化推進資源化。新增污泥無害化處理設施規模不少于2萬t/d，2022年，國家發展和改革委員會、生態環境部等在《關于加快推進城鎮環境基礎建設的指導意見》中提出，城市污泥無害化處置在2025年達到90%。然而，由于我國城鎮污水處理廠中污泥處理處置技術發展時間相對較短，且污泥處理處置投資管理方面存在地域差異和針對性不強的特點，尚未形成規�；�、效果良好的技術路線、設備和完善的監管體系。現階段污泥的合理處理處置已成為制約污水處理廠良性健康發展的重要瓶頸，解決污泥處理處置問題迫在眉睫。

因此，本文結合國家高質量綠色發展重大需求，總結當前污泥處理處置技術研究現狀、發展趨勢，重點闡述基于焚燒的污泥處理處置技術研究現狀，分析主要焚燒爐型的優缺點，為污泥焚燒處置技術的發展提供參考。

1 污泥處理處置技術現狀

基于污泥成分的復雜性，實現污泥的減量化、無害化和資源化是污泥處理處置的最終目標。我國城市污水廠污泥有機質與無機質比值低于國外污泥，且污水處理工藝不同造成污泥結構、組分呈現較大差異性，適合我國國情的污泥處置處理技術比較少。根據污泥的性質及目標，污泥的處理處置可分為：1)污泥處理過程，目的是降低含水率，去除污泥中的重金屬、病原微生物等有害物質，實現污泥的減容減量、穩定化和無害化，包括污泥濃縮、脫水、穩定和干化等技術；2)污泥處置過程，是將經過處理后的污泥通過填埋、土地利用、焚燒等方式實現污泥再利用和資源化的過程。

1.1 污泥處理技術現狀

城市污水廠污泥的主要來源為污水處理廠初次沉淀池(含水率為97%以上)和經過生物處理單元后二沉池的污泥(含水率為99%以上)，含水率高、體積大，對后續處理及運輸造成了巨大影響。因此，常規污泥處理技術主要包括脫水處理、穩定化處理以及其他處理[4]。

1.1.1 污泥脫水處理技術

將流態的原生、濃縮或消化污泥脫除水分，污泥含水率可降低至50%～80%，污泥脫水是污泥減容減量的重要方法[4]。當前污泥脫水主要處理方式包括：自然干化法、濃縮法、機械脫水法和造粒法等。自然干化法主要是脫除自由水；污泥濃縮用于脫除污泥的間隙水；機械脫水法通常是先投加無機鹽或高分子混凝劑對污泥進行預處理，改善脫水性能后再通過板框壓濾機、離心脫水機等機械設備進行脫水；造粒法適用于混凝沉淀的污泥。自然干化法、機械脫水法的脫水污泥含水率為65%～80%，污泥濃縮、造粒法脫水污泥含水率在95%～98%、70%。機械脫水是當前污水處理廠常用的處理方法。然而，由于污泥成分復雜，其內含大量菌膠團、微生物及結合水，如不經過任何處理，難以直接通過機械方式脫水。為了獲取更高的污泥脫水處理效果，通常對污泥進行調質處理[5]。污泥調質主要是通過化學、物理或生物的方式預處理污泥，改善污泥的脫水性能，以提高污水脫水效果。物理調質是通過應力或施加能量等方式改變污泥脫水特性[6]，包括熱處理、凍融、超聲、微波、水力調質等[6-8]�；瘜W(xué)調質是當前主流調質方式[9]，常用無機或有機化學絮凝劑，工業應用上的化學法污泥調質采用的藥劑有無機藥劑和有機藥劑，其中，無機調質藥劑主要有氫氧化鈣、聚合硫酸鐵、三氯化鐵等；有機藥劑主要是高分子聚丙烯酰胺，投加量為0.1%～0.5%。當前也有研究將高級氧化技術用于污泥調理，如過氧化氫、鐵基硫酸鹽等，目前這些研究尚處于實驗室研究階段[8]。生物調質是指采用微生物、細胞提取物等改善污泥脫水性能[10]，如生物溶菌酶技術等，但調質穩定性及機制有待進一步研究。當前污泥機械脫水技術主要存在藥耗大、設備易損、結合水和間隙水去除困難、需要對污泥進行預處理等問題，開發低藥耗、高處理效率的污水調質技術以及研發低能耗污泥脫水干化設備是未來發展方向。

1.1.2 污泥穩定化處理

污泥穩定化處理的實質是通過可控的物理、生物或化學手段，改變污泥易發生無序生化反應的狀態，以降解污泥中的有機物質，將不穩定的有機物轉化為較穩定物質，降低污泥二次污染風險的同時，為污泥后續處理處置尤其土地利用提供條件[11]。污泥穩定化的方法主要有污泥消化、堿穩定、污泥堆肥等。污泥消化包括好氧消化，是指經過好氧微生物將污泥中的懸浮有機物部分降解為更穩定的有機化合物以及無機物的過程；厭氧消化通過污泥厭氧發酵，從而產生沼氣，達到減量化、資源化的目的；污泥堿穩定化處理是指將氧化鈣、鎂鹽、粉煤灰等同脫水污泥混合，通過污泥pH和溫度的升高來實現污泥的殺菌、脫水；污泥堆肥主要是將污泥與有機質混合，通過控制生物種類、pH、溫度等使其進行有氧高溫發酵。國外發達國家大型污水處理廠通過厭氧消化等穩定化技術實現污水廠能源及資源回收；小型污水廠則采用好氧消化技術[12]。與國外污泥處理處置發展水平相比，我國污泥穩定化處理與發達國家存在差異，厭氧消化技術在污泥穩定化處理方面占重要地位。近些年，隨著對污泥處理處置的重視，越來越多污泥穩定化新技術也層出不窮[13]，包括污泥固化穩定化技術、污泥氧化穩定化技術(包括濕法氧化法、氯氧化法等)、污泥等離子體處理獲取可燃?xì)怏wCO等，對穩定化機理進行研究、優化工藝、提高效率的同時節能降耗，是未來污泥穩定化技術發展和工業化應用的方向。

1.1.3 污泥熱干化處理

污泥熱干化是通過熱調理過程破壞污泥膠體，實現活性污泥生物細胞破壁，析出生物內部水、毛細水、附著水，殺滅病毒細菌等活性有害物質。經熱干化的污泥具有較強的穩定性，對環境影響小。

1.2 市政污泥處置技術研究現狀及發展趨勢

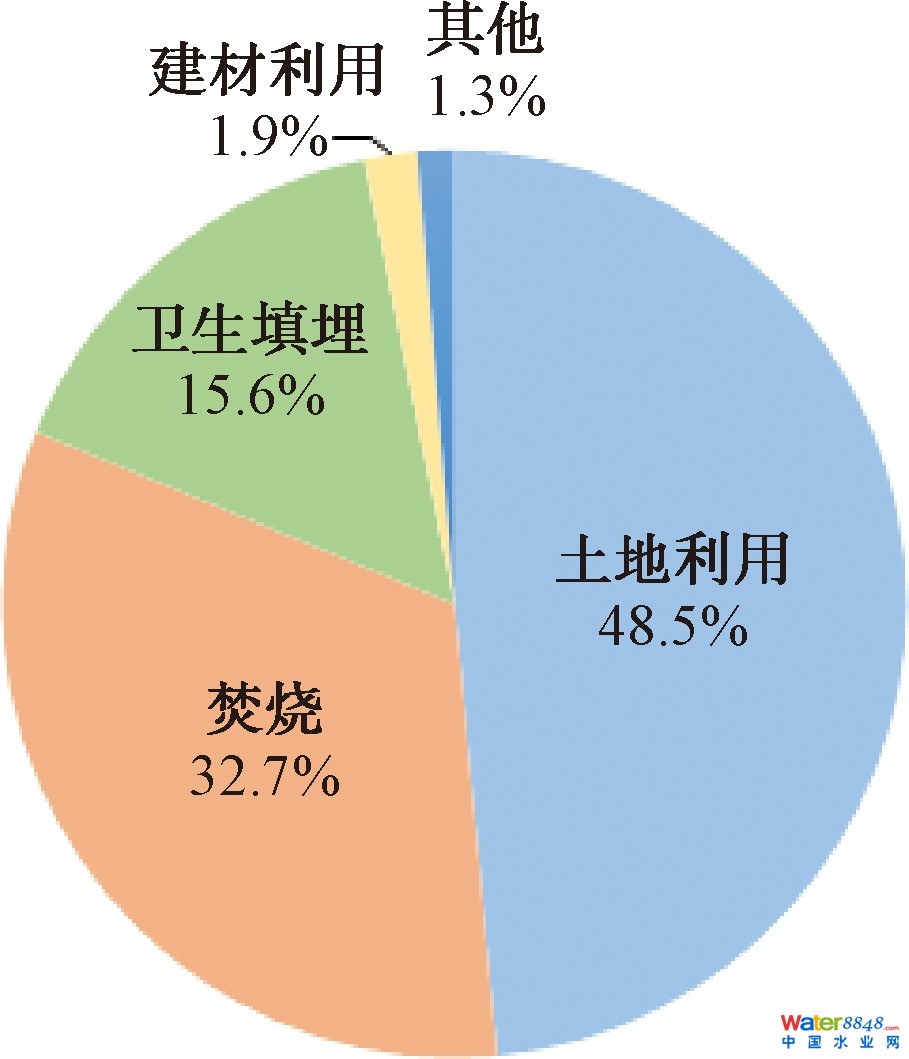

我國污泥具有地域性特點，污泥處置方式應該根據各地區污泥的性質進行選擇。目前，我國對于污泥處置主要為填埋、堆肥、焚燒、土地利用等方式。截至2020年底，我國污泥處理處置現狀如圖1所示。

圖1 我國污泥處置現狀[14]

Fig.1 Present Situation of Sludge Disposal at Home[14]

1.2.1 衛生填埋

衛生填埋是污泥最傳統的處置方式，有單獨填埋、混埋及特殊填埋等方式，適于污泥的大批量處理。我國常將脫水污泥同生活垃圾混埋。由于污泥衛生填埋具有衛生指標要求不高、操作簡便且成本低等特點，目前我國約16%的污泥進行衛生填埋處置。然而，污泥填埋產生的滲濾液對周邊土地和水體帶來極大污染，且造成磷資源的浪費，加劇溫室效應。隨著污泥產量的逐年增長，衛生填埋場地占據土地資源，各國逐步禁止。我國《地下水管理?xiàng)l例》(2021年)第40條中明確指出禁止利用污泥填廢棄礦坑等。盡管衛生填埋存在很多問題，由于當前污泥處置能力不足且污泥資源化消納途徑尚未完全打通，污泥填埋并不能被其他處置方式完全取代。目前衛生填埋的主要發展方向?yàn)闈B濾液的處理、填埋氣的利用、防滲材料的研發等[15]。

1.2.2 土地利用

污泥中含有大量有機營養成分和微量元素，可通過一定處理后進行土地利用，是污泥資源化利用的方式之一，主要包括農業利用、園林綠化利用以及土地改良等。污泥組成成分中含有對植物、土壤有害的病原菌、重金屬等，直接土地利用會造成土壤及地下水的污染。美國專門制定了污泥土地利用相關的法規[16]；日本則成立了污泥還田委員會[17]；目前我國約48.5%的污泥用于土地利用。污泥堆肥后或無害化處理后再利用是土地利用的主要方式，具有過程簡單、產物可作農肥和土壤改良劑等特點，但肥效較低，污泥中污染物還會污染土地、影響植物生長[18]。此外，堆肥對于污泥的減量效果有限、周期較長且易產生臭氣。目前我國污泥土地利用產業面臨的主要問題為缺乏工程應用技術規范指南、缺乏風險評價和管理體系、缺乏相應政策等[19]。

1.2.3 建材利用

剩余污泥中含有豐富的有機物以及硅、鋁、鐵等無機成分，在污泥中添加一定量的粉煤灰、高嶺土等無機輔料后進行建材生產是一種經濟有效的資源化方法，可以燒結磚、制輕質陶粒、制水泥等建材[20]，不僅可以解決污泥處理費用高、處理處置困難及對環境造成二次污染隱患的問題，更符合循環經濟的發展理念，可產生一定的經濟效益，有效利用資源達到保護環境的目的。但當前由于符合建材生產要求的污泥產量少，在制作建材的過程中添加大量無機輔料作為骨架，成本高、使用范圍小且污泥成分復雜，用于生產污泥建材工藝不同對其性能影響較大，而我國尚缺乏污泥建材規范生產和檢測相關標準規范。更重要的是，目前尚未形成完備的污泥再生建材產品出路，市場流通不足，導致污泥建材利用受限。為促進污泥資源化發展，在污泥建材利用方面的研究將集中于優化輔料配比以降低建材生產成本，研制以污泥為主料的新型建材，完善污泥再生建材生產技術標準規范及檢測標準，并制定產業政策開拓建材利用市場。

1.2.4 污泥焚燒

污泥焚燒處置通常是在一定溫度、有氧條件下對污泥進行焚燒，使污泥中的有機物發生燃燒反應，轉化為二氧化碳、氮?dú)狻�無機灰分等物質，是目前最徹底、最快速的污泥處置方式，能徹底實現污泥減量化，可最大限度減少污泥容積，將市政污泥體積減小70%～80%；徹底實現污泥穩定化與無害化，完全消除病毒和病原菌并將其轉化成更為穩定的無機灰分[21]。污泥經過焚燒后，可將自身的熱值轉化為熱能用于市政污泥的干化，或轉化為電能用于發電[22]。污泥灰中富含磷，可從污泥焚燒灰分中提取高品位磷以緩解當前磷資源危機[23]。研究者[24]發現黑麥草施加市政污泥焚燒灰后，與對照組相比，施加市政污泥焚燒灰的黑麥草磷吸收明顯增加。焚燒具有占地面積小、處理效率高且無害化徹底的優點，歐洲國家及日本早年就開始實施污泥焚燒處置，如圖2 所示。隨著填埋場地逐年變少，我國對污泥土地利用出臺了嚴格政策，污泥焚燒的處置方式被逐漸重視，目前我國現有32.7%的污泥進行焚燒處置。污泥焚燒方式分為單獨焚燒和共焚燒。其中，單獨焚燒是指將污泥在輔助燃料下放入焚燒爐內進行焚燒。由于我國市政污泥熱值較低，污泥與其他有機廢物如秸稈等進行共焚燒后，增加了灰分中的土壤有效磷，且對各類作物的試驗中效果均較好，尤其油料作物。將經過干化處理的污泥進行焚燒，能量赤字、處理成本以及投資成本與傳統工藝相比更低[25]，是一種作為極具前景的污泥處置方式。

圖2 不同國家和地區污泥焚燒率[13]

Fig.2 Sludge Incineration Rate in Different Countries and Regions[13]

2 污泥焚燒處置

2.1 污泥焚燒處置現狀

與煤相比，污泥具有含水量高(脫水后為80%～85%)、揮發性固體高以及熱值低的特點，直接進入焚燒爐會導致一系列問題，如溫度下降、點火延遲和爐膛溫度波動[26]。因此，通常情況下，將脫水后的污泥進行干化處理后(質量分?jǐn)?shù)干化至10%～30%)進行焚燒，即單焚燒。研究人員[27]將鼓泡流化床干燥器和循環流化床焚燒爐結合起來，焚燒產生的能量用于污泥干化，可處理含水量約為80%的污泥。杭州某焚燒示范項目利用干燥和焚燒結合方式處理100 t/d未消化污泥(含水量為80%)，燃燒效率高，可減少污染物排放。也有學者[28]提出了一種新型的余熱回收系統，其產出高溫高壓的蒸汽通過汽輪機做功產出電能，可以有效利用余熱。由于濕污泥含水量較高，在流化床焚燒過程中會產生過熱蒸汽，可將其轉化為電能或熱能。部分研究[29]利用濕污泥直接進行焚燒，而隨著溫度升高，其焚燒過程依次為干燥、脫揮發油、揮發物燃燒和焦炭燃燒，尾氣中NOx的排放占比更少。

為提高污泥熱值，將污泥與燃料進行協同焚燒，可降低共焚燒著火溫度和提高燃燒效率以維持污泥穩定燃燒，同時還具有降低有害氣體的排放等作用[30]。共焚燒過程中影響焚燒性能的因素主要是污泥/生物質以及燃料的熱值、水分含量和灰分組成。這些因素影響了熱輸出、燃燒所需空氣量、產生的煙氣量、粉塵濃度和顆粒分布。研究者們主要利用污泥與煤、城市固體廢物[31]或水泥原料等混合燃燒，不僅解決污泥含水量高無法維持自燃的問題，而且有效減少了燃燒的污染排放。

近年來，我國約有35家水泥廠采用共焚燒處理市政污泥，其中大部分位于東部和南部[32]。在水泥窯中添加污泥有助于降低污泥處理的運行成本，且可資源化利用。在我國廣西，采用水泥窯協同處置污泥的量占污泥處置總量的35.34%[33]；在武漢，污泥進入石灰窯混燒是未來較長一段時間內污泥的主要消納方式，可處理含水率為80%的污泥14 105 t/d[34]；廣東省的污泥處置主要是水泥窯協同焚燒與建材利用為主。英法兩國20%的污泥進行焚燒；丹麥30%的污泥焚燒處置；奧地利為焚燒和農用各占1/2；而荷蘭幾乎全部焚燒處置[35]。經濟和環境的優勢使得美國、歐洲和日本等發達國家或地區廣泛采用水泥窯中市政污泥的協同處理[36]。日本由于國土面積狹小，63%的污泥進行焚燒處置。全世界每年生產約170萬t污泥焚燒灰[37]，其中德國55%的污泥進行焚燒處置，每年產生30萬t污泥焚燒灰[38]，新加坡在2016年生產5萬t污泥焚燒灰。污泥焚燒灰中富含的磷、鎂和鈣等大量植物營養素增強了其作為肥料生產替代磷源的潛力，也使其成為重要的含磷二次資源。已有研究和實踐[39]證明，二噁英、NOx和重金屬等污染物可通過控制焚燒溫度>800 ℃來抑制，也可用尾氣凈化裝置去除。

但該方法存在以下問題：1)污泥含水率與摻燒率對焚燒設備熱效率影響大；2)為滿足一定焚燒條件，焚燒設備煙氣排量大、鍋爐效率低、煙氣系統磨損嚴重；3)焚燒成本高，且污泥中所含部分重金屬在高溫作用下遷移至空氣中，焚燒過程會產生二噁英等污染物，對環境造成威脅，焚燒過程污染控制是重要研究方向；4)焚燒過程能量釋放過多，如何提高焚燒過程能量回收。這些問題對焚燒工藝及設備有較高要求。

2.2 污泥焚燒處置設備

目前，國內外應用最廣泛的污泥焚燒設備主要有：機械爐排式焚燒爐、回轉窯式焚燒爐、流化床式焚燒爐。與傳統的多爐膛焚燒爐(一般925 ℃)相比，流化床燃燒爐(一般750 ℃)成本更低、效率更高、環境性能更好，因此，被認為是全球市政污泥焚燒的最佳可用技術[39]。

2.2.1 流化床焚燒處置技術

流化床焚燒爐具有單位面積處理能力大、加入流化床的固體細�？伤查g分散均勻、床內溫度易于控制、建造費用低、技術成熟、能量回收潛力好等特點，被廣泛用于SS的焚燒。相較于其他爐型中物料的層燃形式，流化床焚燒爐爐內物料燃燒時可呈現出沸騰狀態，在爐內形成良好的分散效果，可在短時間內完成污泥顆粒的焚燒，達到良好的傳熱傳質效果。但目前仍存在配套的煙氣設備腐蝕、布袋除塵器腐蝕、干化機磨損等問題。在流化床焚燒爐焚燒之前，污泥需經過干化預處理，再進行尾氣處理。目前，上海竹園、白龍港、成都市、浦東污泥干化焚燒、常州市武進區生活污水處理廠等均采用污泥流化床焚燒爐處置污泥，其煙氣余熱可為污泥干化提供熱源，實現了能源回收利用。流化床焚燒爐的類型主要包括氣泡床、循環床、多重床、噴流床、壓力床。前兩者已經商業化應用，后者還處于研究開發階段。其中，氣泡床多用于處理城市廢物及污泥；循環床多用于處理有害工業廢物。

在鼓泡式流化床焚燒爐中，物料從投料口進入燃燒區，通過調節底部的布風流速，使得物料呈現沸騰狀態。燃燒時間與物料粒度的1～2次方成正比，因此，焚燒爐在投料口會添加撥散器，減少物料的團聚。布風板上方載有惰性介質(如石英砂)借著燃燒器點火以及風箱的送風使得物料均勻受熱。鼓泡式流化床焚燒爐的優點是燃燒速度快、物料停留時間短、焚燒熱量可供物料的水分蒸發且事故率低，能夠適應各種易燃煤種和低熱值、高水分的燃料，但對煙氣除塵配套要求高。學者們[40]在流化床焚燒處置技術污泥燃燒熱解特性、凝聚結團特性、焚燒過程煙氣污染控制等方面做了大量研究工作，并對污泥灰渣處理提出建議，促進了流化床污泥焚燒技術的發展。

2.2.2 多膛式焚燒處置技術

多膛式焚燒爐又稱為立式多段焚燒爐。污泥隨著爐膛的齒耙進入爐膛內后，通過每層的孔洞進入下層，呈螺旋狀軌跡。頂部為污泥的干燥區，可使污泥含水率降至40%以下，中部為污泥焚燒區，下部為冷卻段，起冷卻并預熱空氣的作用。揮發分氣體順孔洞向上從廢氣口排出，燃燒后殘?jiān)�及灰分順排灰口排出，而小顆粒物質會隨氣流運動堵塞排氣口，進而影響燃燒效果。多膛式焚燒爐歷史較長，積累了豐富的使用經驗，但由于操作復雜、處理緩慢、燃燒能力及氣體排放標準提高等原因逐步失去競爭力。

2.2.3 回轉窯焚燒處置技術

污泥水泥窯協同處置已經成為我國污泥熱化學處理處置的手段之一，多用于危險廢物焚燒處，目前已建成污泥協同處置設施的水泥熟料生產線30～40條[41]。針對順流式的回轉窯，污泥從進料端進入窯內焚燒。物料進入筒體后沿軸向以及筒體切線方向出料端移動。污泥在投加前根據不同的預處理手段選擇不同的水泥窯投加點。污泥水泥窯協同處置具有有機物分解徹底、二次污染少、焚燒灰即成為產品一部分、環境經濟效益明顯等特點，是污泥無害化處置的方法之一。但與流化床焚燒爐相比，污泥水泥窯仍存在對污泥類型適應能力較弱(決定焚燒溫度高低)、需設置煙氣燃盡室(溫度>1 100 ℃)、處理有害物質等不足。而焚燒過程焦油、重金屬及煙氣等污染的控制及低溫低能耗焚燒裝置的研發與改進、焚燒灰渣的處理將是未來研究的熱點。

3 結論與展望

隨著污水處理技術的發展及對安全環保的要求，污泥的處理處置是當前城鎮污水處理廠亟待解決的關鍵。作為一種有價值的資源，污泥進行減量化、無害化處理后再利用，可滿足污水處理廠可持續發展的需求。結合我國污泥特性，以污泥處理技術為基礎，發展污泥資源化處理處置技術是未來發展的方向。污泥焚燒由于其占地小、處理效率高且回收熱能和灰分無機資源等優勢，可能是未來最具潛力的污泥處理處置方式。各地區應因地制宜，根據各地經濟、技術等特點選擇合適的污泥處置方式。目前，我國污泥焚燒處理的技術尚未成熟，仍然存在二次污染、處理費用較高、焚燒灰渣的資源利用等方面問題，高效低耗焚燒爐的研制、熱能利用、提高污泥熱值的生物質耦合污泥共焚燒技術將是將成為污泥資源化技術主要研究方向。未來，隨著我國環境領域科技工作的推進，污泥焚燒技術將憑借自身的優勢得到廣泛的應用。
