研究背景
全球氣候變暖、環境污染以及化石能源短缺可能引起全球性危機。儲存和轉換可再生的、分布廣泛的、間歇性的太陽能、風能、地?zé)崮�、水能和生物質能或許是解決這一危機的有效方法。生物碳，一種在生物質能高溫?zé)峤庵行纬傻母吆剂抗腆w殘留物，由于其具有容易調整的表面化學屬性和孔隙度，以及儲量豐富和環境友好的優勢，有望被用于現代能量?jī)?chǔ)存與轉換中。最近，生物碳基材料在儲氫與氫氣轉換、氧電催化、燃料電池、超級電容器，以及鋰/鈉離子電池中被得到廣泛探究，然而其低轉換效率、低純度和較差的彈性嚴重阻礙其實際應用。為此，本綜述詳細介紹生物碳基材料在能量?jī)?chǔ)存與轉換中能量正面臨的機遇與挑戰，并為其應用推廣提出具有發展?jié)摿Φ耐緩健?/span>

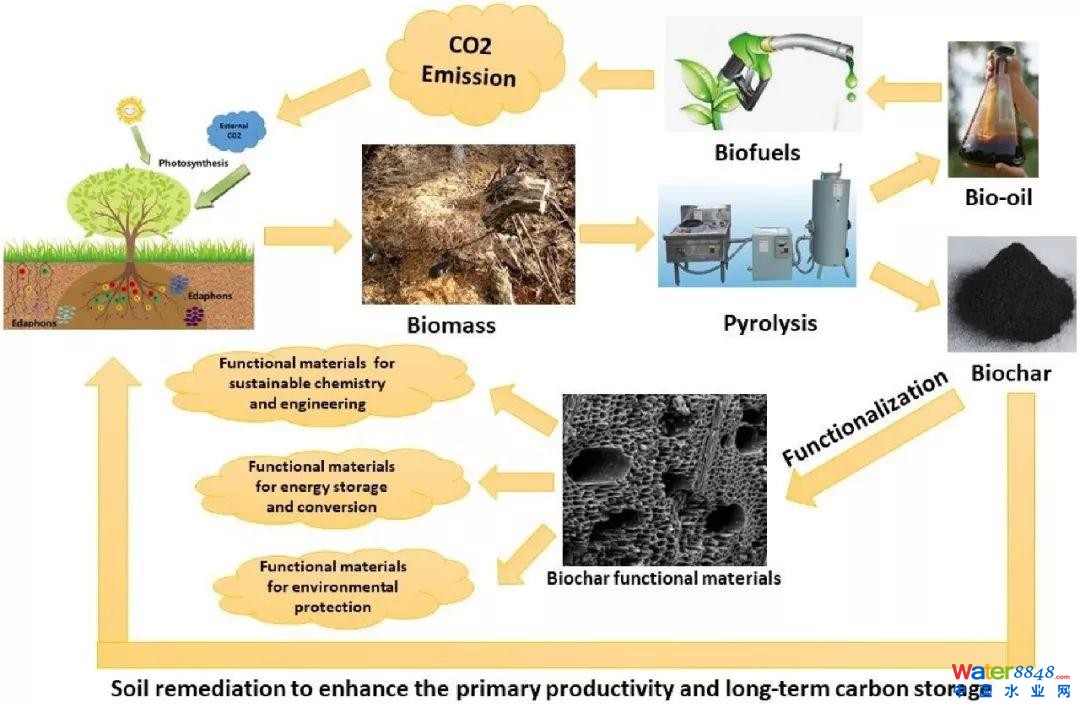

圖1 生物碳的可持續生產及其對全球氣候的影響
空氣中的CO2通過光合作用進入到綠色植物，在生物碳產生的過程中，CO2將成為生物碳的碳素基體，由此提供了一條將CO2從碳循環中移除的有效途徑，并由此避免全球氣候變暖。用這種方式，1-3億噸的CO2可以從碳循環中移除并儲存到生物碳中。
本綜述基于豐富的表面官能團、可調控的多孔結構和多樣的生物碳納米結構三個原理，系統討論了生物碳基材料在以下幾個方面的應用：（1）儲氫與氫氣制備；（2）氧還原與電催化；（3）燃料電池；（4）超級電容器；（5）鋰/鈉離子電池。
成果簡介
近日，中國科學技術大學俞漢青教授在Energy Environ. Sci.上發表了“Emerging applications of biochar-based materials for energy storage and conversion”的綜述文章，詳細總結了生物碳基材料在儲氫與制氫、氧電催化、燃料電池技術、超級電容器和鋰/鈉離子電池等不同能量?jī)?chǔ)存與轉換領域的研究進展，重點指出了目前其在能量應用領域中的機理與問題，最后對當下生物碳基材料開發面臨的機遇與挑戰提出展望。作者旨在通過這一工作闡述生物碳基材料在能源開發中的重要意義，并激發生物碳基材料在實際能量?jī)?chǔ)存與轉換中的新發現。
研究亮點
總結了生物碳基材料在儲氫與制氫、電催化、燃料電池、超級電容器和鋰/鈉離子電池等多種能量?jī)?chǔ)存與轉換領域中的應用，指出生物碳基材料豐富的表面官能團和容易調控的孔隙度是其在上述領域得以發展得基礎。
圖2 生物碳基功能材料及其在各種能量?jī)?chǔ)存和轉換領域的應用
圖文導讀
1. 生物碳基材料用于儲氫制氫
除了生物方法制氫氣以外，電解水也是另一種用以取代化石能源而制備高質量氫氣的途徑。在此過程中，析氫反應對降低過電位和提高催化電流密度至關重要，而生物碳基材料逐漸成為水分解制取氫氣中析氫反應的另一種重要催化劑。如圖3展示了一種用于制氫的具有多孔分層結構、廣泛分布N、S、C的生物碳基材料（PNSC），其電化學面積高達 27.4 mF/cm2。PNSC表現出優秀的HER催化性能，而且第一性原理計算表明：S和N都能顯著改變碳基體的電子結構，增加碳原子周圍的電子密度，通過它們的弧對電子增強催化劑與H+的聯系，從而提高催化活性。
然而盡管生物碳基材料已經廣泛用于電催化制氫中，但是有一系列問題亟待解決：（1）解釋清楚異質原子摻雜的生物碳基材料或生物碳納米結構復合材料的析氫反應催化機理，并分辨出具有實際催化活性的位點；（2）明確催化機理和反應位點以后，應該探究如何增加材料的活性位點。

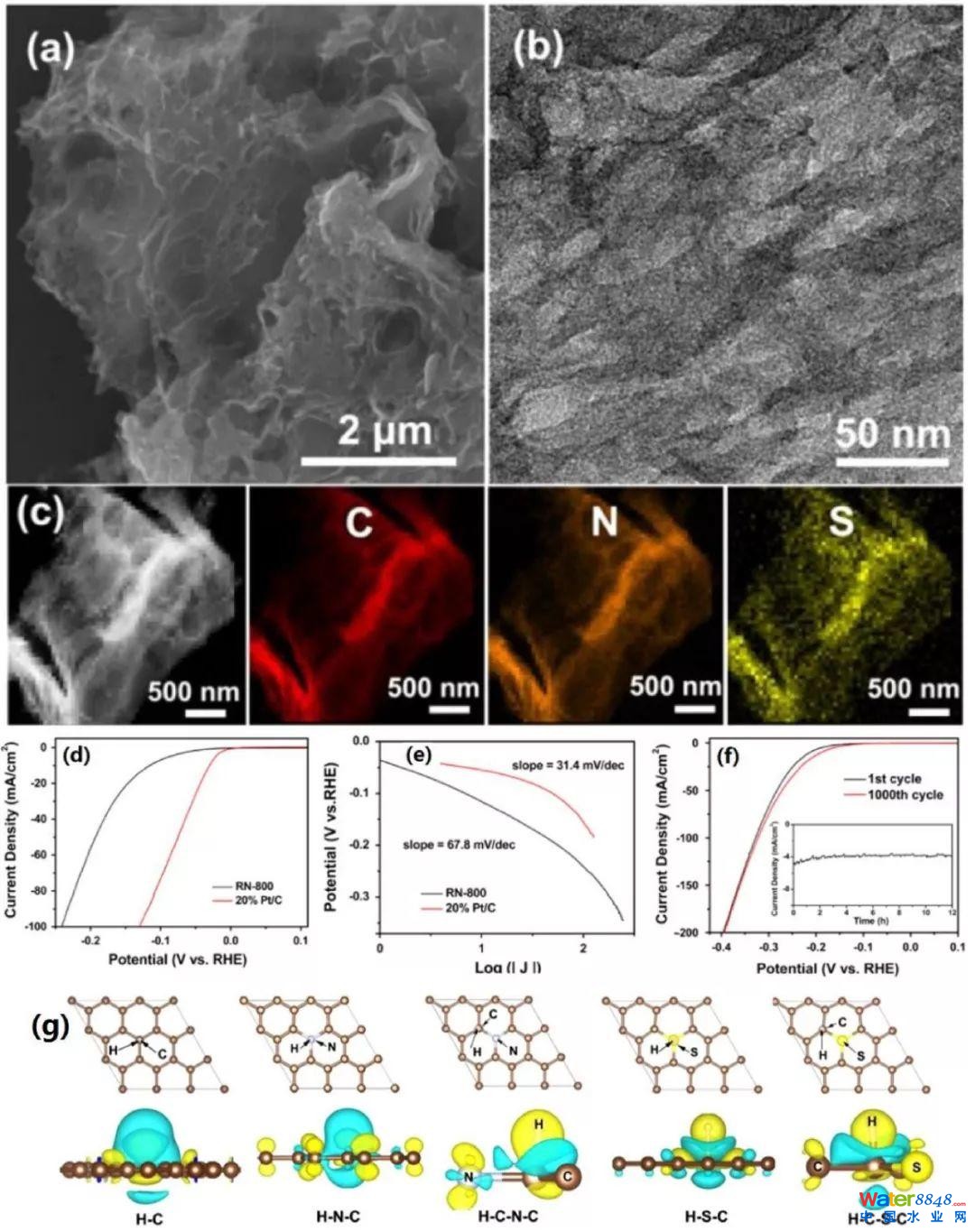

圖3 PNSC的SEM圖，（b）TEM圖，（c）元素分布圖譜；PNSC在HER中的極化曲線，（e）塔菲爾曲線，（f）循環性能，以及HER過程中的第一性原理計算
2. 生物碳基材料用于氧電催化
氧還原反應（ORR）和析氧反應（OER）是電化學儲能與轉換中極其重要的反應，例如燃料電池、水分解和金屬空氣電池等等。ORR和OER通常受到氧基團緩慢的反應動力學的限制，因此需要開發出高效的催化劑降低其能壘。傳統的ORR和OER反應催化劑有貴金屬及其氧化物，如Pt、Pd、RuO2和IrO2等。然而這些金屬具有不穩定和昂貴的劣勢，為此低成本、儲量豐富、實用性高的生物碳基材料被廣泛探究用于ORR和OER反應。
如圖4，在180℃下對香蒲進行水熱處理得到生物碳，進一步地在NH3氣氛下對生物碳進行高溫?zé)峤�，得到具有納米多孔且三維相互交聯網絡結構的氮摻雜碳納米片。該材料在酸堿介質中對ORR反應均具有優異的催化活性，起始點位和半波電位均類似于商用的20 wt% Pt/C，在0.055-0.900V（vs. RHE）下，其計算電子遷移數目接近于4。更重要的是，氮摻雜碳材料表現出比Pt/C更強的耐甲醇能力和循環壽命。
圖4（a）用香蒲制備氮摻雜納米多孔碳納米片的流程圖；（b）材料的SEM、TEM圖及元素分布譜圖；（c）材料在充滿氧氣的0.1 M 的氫氧化鉀溶液中的線性掃描伏安曲線；（d）材料在添加了0.5 M甲醇和沒有添加0.5 M甲醇的充滿氧氣的0.1 M 氫氧化鉀溶液中的線性掃描伏安曲線；（e）在800 rpm的轉速下充滿氧氣的0.1 M氫氧化鉀溶液中氮摻雜納米多孔碳納米片和鉑/碳電極在0.1 V （vs. RHE）下的計時電流響應
除了NH3和尿素處理使得氨基類氮元素能夠進入到生物碳以外，引入硝基類氮元素也是另外一種有效制備氮摻雜生物碳基材料的方法。如圖5所示，通過芳香硝化法將山毛櫸木質素轉變?yōu)榈獡诫s介孔生物碳，由于硝基木質素具有更高的吡啶類氮含量，由此導致更好的ORR催化性能。
除了N原子以外，其他共摻雜異質原子，如S、P、O和B等也常被引入到生物碳的基體中，這些異質原子通常能起到協同作用從而為提高ORR反映的催化性能。
圖5（a）通過芳香硝化法將山毛櫸木質素轉變?yōu)榈獡诫s介孔生物碳的合成示意圖；（b）利用不同木質素生產的氮摻雜生物碳基材料的氮絕對含量（通過XPS結果計算得出）；（c）生物碳基材料的ORR性能
與傳統的過渡金屬氧化物OER催化劑不同的是，生物碳基材料通常在OER和ORR反應中均具有優越的催化性能。如圖6，將小球藻與三聚氰胺和醋酸鈷一同高溫?zé)峤庵频梅庋b有鈷納米顆粒的竹子狀碳納米管，并用作多種氧催化劑。其ORR半波電位（40mV）高于20 Wt% Pt/C催化劑，且在10 mA cm-2 電流密度下，其OER過電位為23 mV，低于1 M 氫氧化鉀溶液中IrO2/C催化劑。其優秀的多功能催化性能主要受益于碳基體中的吡啶類氮活性位點和石墨氮位點，與此同時Co納米顆粒也可以創造新的活性催化位點。
圖6 （a）通過小球藻制備封裝有鈷納米顆粒的竹子狀碳納米管（命名為：Co/M-小球藻-900）的合成示意圖；(b1-b3) Co/M-小球藻-900的SEM和TEM圖；所制得材料的ORR性能和OER性能
3. 生物碳基材料用于燃料電池
碳燃料電池由于具有與傳統燃料電池相同的電化學機理而得到重視，其最大的特點就是可以在熔融的碳基電解質系統中直接把碳基固體燃料的化學能轉換成電能。碳燃料電池目前可用的燃料有煤、焦炭和活性炭，為了實現環保、高效地將生物能轉換為電能，生物碳也可以作為碳燃料電池的燃料。如圖7所示，在傳統的生物碳基材料燃料電池中，熔融的碳酸鹽通常被用作電解質，這類電解質可以在高溫下與固體生物碳燃料有效接觸，提高生物碳到反應位點之間的擴散系數。與此同時，這些電解質也可以提高離子輸運和電子傳導能力。生物碳燃料中的碳會在負極被氧化為CO2和CO，從而產生電子并傳遞到正極而形成電流。表1中總結了生物碳基材料在碳燃料電池和微生物燃料電池中的應用。

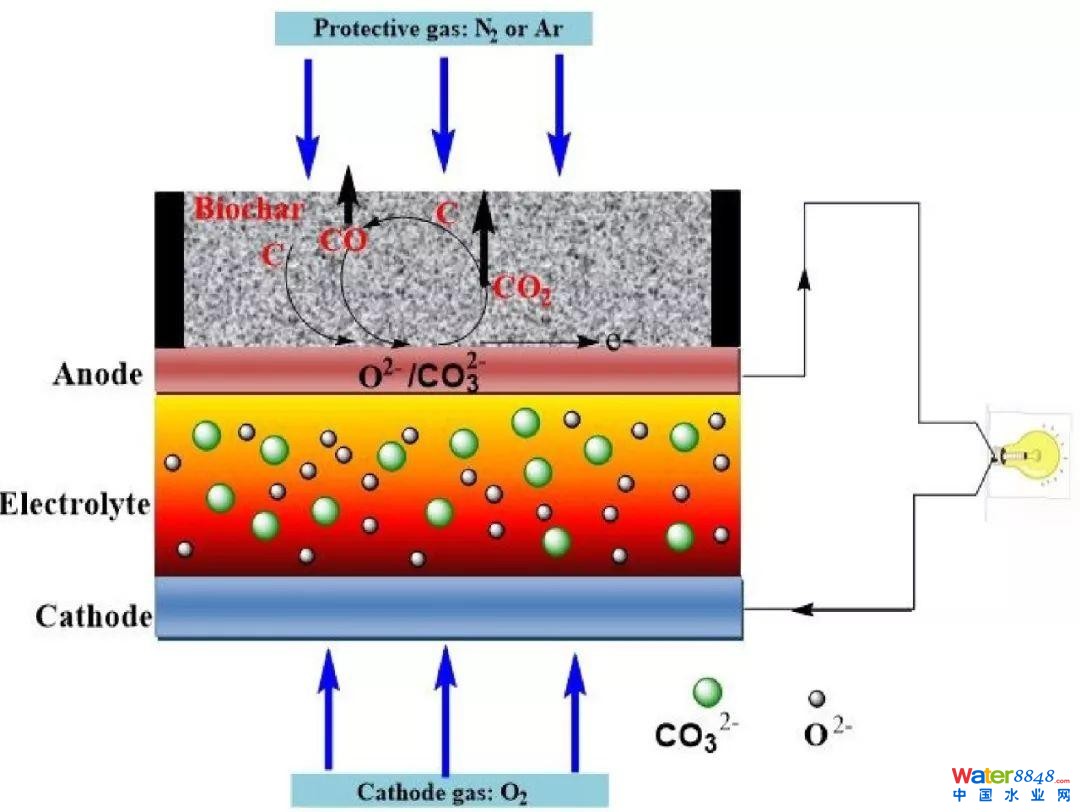

圖7 使用生物碳做燃料和熔融碳酸鹽作為電解質的燃料電池示意圖
表格1 生物碳基材料在碳燃料電池和微生物燃料電池中的應用
4. 生物碳基材料用于超級電容器
與傳統的碳材料相比，未改性的生物碳基材料通常含有大量的含氧官能團，而且可以通過高溫?zé)峤鈼l件改變其含氧量，通過選擇合適的生物碳源、高溫?zé)峤鈼l件和催化劑可以大幅度增加贗電容性能和提高超級電容器的容量。部分具有電化學惰性的含氧官能團能改善碳電極的潤濕性，因此可以通過調節孔洞和表面物化性質而提高比容量。除此以外，高含量的含氧官能團可以抑制碳基體在寬電壓窗口下進一步氧化，大幅度提高電極材料的循環穩定性。
除了調節孔結構和表面積以外，將異質原子引入生物碳材料的碳基體也是提高比容量的另一種有效途徑。通常可以在碳材料中產生法拉第贗電容反應的的異質原子是氮，因此氮摻雜生物碳材料經常被用作超級電容器電極。如圖8，用氫氧化鉀活化的氮摻雜生物碳材料（碳化核殼薄膜）具有超高的比電容和循環性能，這一優異性能歸功于含氧/氮官能團的氧化還原反應產生的贗電容。
圖8 （a）用氫氧化鉀活化的碳化核殼薄膜（簡寫為CESM-300）SEM圖；（b）已制備的碳化核殼薄膜和活化的碳化核殼薄膜的元素組成；（c）CESM-300和氫氧化鉀活化但無氮摻雜的碳材料在不同電流密度下的重量比容量；（d）在4A/g的電流密度下，CESM-300的長循環性能
5. 生物碳基材料用于鋰/鈉離子電池
由于離子擴散在電池充放電過程中十分重要，并且過大的表面積對電池的安全性和可逆容量均不利，而生物碳基材料由于具有適中的表面積和獨特的結構特征（如多孔結構、豐富的表面官能團和各種無機基團等），十分有利于提高鋰離子擴散系數和電解液與電極材料之間的接觸界面，從而有利于電池的電化學反應。除此以外，成本低廉、環境友好和具有比傳統石墨材料更高的比容量等優勢也是生物碳基材料被用于電池負極材料的原因。如圖9，通過在堿性溶液中對廢棄的竹子纖維進行水熱反應得到均勻的碳纖維，將其用作鋰離子電池負極材料時表現出710 mA h/g的可逆容量，并且循環至300圈依然沒有明顯衰減，庫倫效率接近100%，這主要得益于電極材料的導電性得到改善和多孔結構提供快速的鋰離子擴散通道。
圖9（a）從竹筷子到均勻碳納米纖維的整個轉換示意圖；碳納米纖維的SEM圖和長循環性能以及充放電曲線
除了多孔結構和高比表面積以外，氮摻雜也可以為生物碳基材料引入更多具有化學活性缺陷，不僅能提高電極材料導電性，而且還能為鋰離子吸附提供更多的活性位點，從而提高儲鋰能力。如圖10，分層多孔氮摻雜生物碳基材料由于氮原子的弧對電子和碳原子的p電子之間的相互作用，使得生物碳基體中的相鄰碳原子更具有電負性，產生更多的活性反應位點。此外，生物碳基材料的分層多孔結構不僅能在電解液和電極之間為電荷轉移反應提供更大的接觸界面，而且可以為鋰離子存儲提供豐富而多維度功能性孔洞；高氮含量賦予生物碳基體和鋰離子之間強烈的電負性和相互作用，從而提高電極材料的導電性和電化學穩定性；電極材料薄薄的內壁和相互交聯的孔洞可以降低鋰離子在材料內部的擴散阻礙，縮短鋰離子的傳輸路徑。上述多種因素共同作用，使得該材料在用作鋰離子電池負極材料時表現出優異的倍率性能和循環性能。
圖10（a）分層多孔氮摻雜生物碳基材料的XPS N1s圖譜；（b）在3.7和37 A/g電流密度下，分層多孔氮摻雜生物碳基材料的循環性能；（c）分層多孔結構和分層多孔氮摻雜生物碳基材料的儲鋰機理示意圖
過渡金屬氧化物由于具有比商用石墨負極更高的比容量而通常被用作鋰離子電池負極材料，然而由于過渡金屬氧化物在充放電過程中面臨體積膨脹和顆粒聚集的問題，導致電極材料粉化、容量下降和循環性能下降，而生物碳與過渡金屬氧化物的復合材料則可以解決這一問題，因?yàn)樵搹?fù)合材通常具有較高的導電性、良好的耐腐蝕性以及優異的表面屬性。如圖11、12，MnO@生物碳復合物（MFC-1）和PC-Co3O4納米復合物均具有高比容量和長循環壽命的優點。

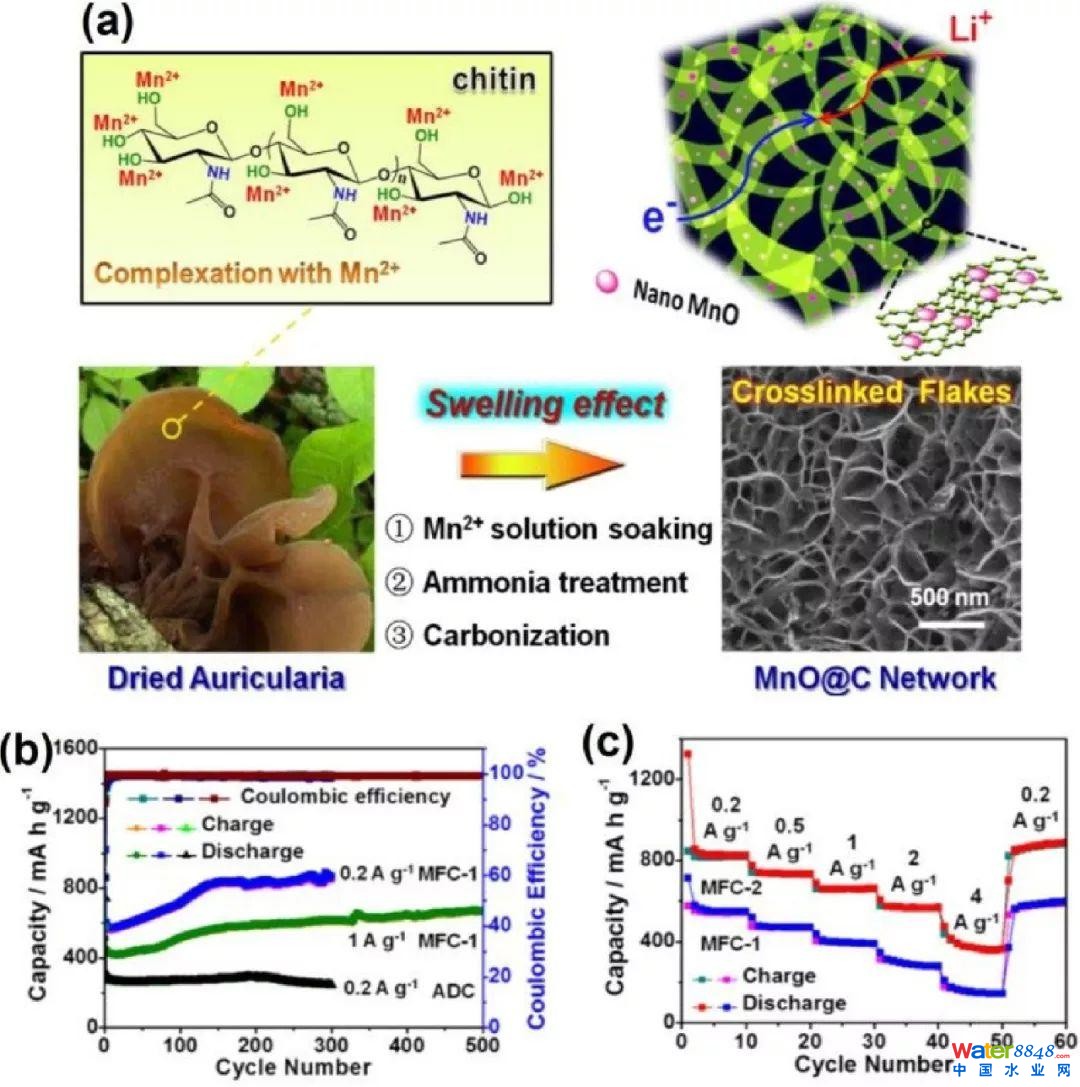

圖11（a）MnO@生物碳納米片網絡的合成示意圖；（b）MnO@生物碳復合物（MFC-1）和耳狀幼蟲高溫?zé)峤庵频玫募兲迹ˋDC）的循環性能；（c）MnO@生物碳復合物的倍率性能
圖12 （a）螯蝦殼制得的PC-Co3O4納米復合物的合成示意圖；（b）氮摻雜的PC，Co3O4，PC-Co3O4（100nm）和氮摻雜的PC-Co3O4（10nm）在100 mA/g電流密度下的循環性能
生物碳基材料由于具有多孔、高比表面積、高導電性和豐富的框架等天然優勢，因而可以用作鋰硫電池正極的固硫材料，從而不僅可以抑制硫和多硫化物溶解在電解液中，還可以緩解活性物質的體積膨脹并提高鋰硫電池的循環性能。為此，研究者開發了硫封裝和提高材料導電性兩種技術思路。如圖13，通過溶劑蒸發、碳化、KOH活化以及硫化的方法，可以將硫固定封裝在高度有序的氮摻雜介孔生物碳中，將該材料用作鋰硫電池正極材料可獲得優異的倍率性能和循環性能。這主要得益于：（1）大比表面積和高度有序的介孔結構可以為緩解體積膨脹提供合適的表面和通道；（2）碳基體可以提高電極材料的導電性，并抑制鋰硫電池的“穿梭效應”；（3）可以通過調控生物碳的孔尺寸和孔徑分布合成特殊的硫陣列結構。
圖13 （a）高度有序的氮摻雜介孔生物碳的合成示意圖；（b）已制得的生物碳基材料的SEM圖和TEM圖；（c-f）生物碳基材料的氮?dú)馕矫摳角�，孔徑分布，XPS全譜分析和XPS N1s圖譜；鋰硫電池中生物碳基材料正極材料的電化學性能：（g）循環伏安曲線；（h）充放電曲線；（i）0.5C電流密度下的循環性能；（j）1電流密度下的循環性能
相比于碳材料，金屬氧化物（如TiO2，MnO2，和Co3O4）通常與硫具有更強的結合能，但其導電性卻比碳材料差得多。因此，將金屬氧化物和多孔碳相結合用作鋰硫電池正極材料不僅可以具有強烈的固硫作用，而且還能大大提高電極材料的導電性。如圖14，吸附測試和第一性原理計算表明金屬氧化物表面更高擴散系數有利于硫化物的沉積和吸附。
圖14（a）金屬氧化物/碳復合結構的合成示意圖；復合結構電極的充放電曲線和循環性能；金屬氧化物表面的硫化物種類的吸附測試和相關模型；（f）不同金屬氧化物表面的鋰離子沿著不同吸附位點鋰離子擴散機制和能量曲線
總結與展望
目前，生物碳基材料由于具有易于調節的表面化學屬性、種類多樣的孔洞結構和儲量豐富等優點而被廣泛用于能量?jī)?chǔ)存和轉換技術中。尤其是，通過摻雜異質原子以及發揮生物碳與負載物之間的協同作用，可以改善生物碳基材料在能量?jī)?chǔ)存和轉換反應過程中的性能。然而，盡管生物碳基材料在已經得到廣泛的應用，但是仍有很多問題需要解決。（1）傳統的生物碳基材料功能化，如表面氧化、胺化、硫化等，通常涉及有毒化合物且工藝復雜；（2）很難在在不影響生物碳進一步處理的前提下，保持生物質轉化為生物碳的效率；（3）難以平衡生物質轉化為生物碳基材料及其在能源領域的應用；（4）相比于傳統的活性碳材料，雖然生物碳基材料的表面化學屬性和多孔結構容易調節，但是其沒有很難與其他各種各樣的功能材料組合以進一步提高性能。為了解決上述問題，作者提出了以下建議：（1）對于生物碳材料的功能化，研究人員應該直接關注生物碳源；（2）開發容易大規模和低成本的途徑以改善生物質轉化為功能化生物碳材料的轉換效率；（3）開發合適的涉及生物碳及其復合材料的設計與合成的理論模型；（4）選擇具有優秀的物理化學穩定性和與碳具有兼容性的化合物，以開發高性能生物碳基材料。
圖15 生物碳基材料用于能量?jī)?chǔ)存與轉換的總結與展望
