漢斯琥珀的砂處理產品及解決方案
不論是各種水處理、污泥處理或工業生產中，除砂處理都是必不可少的手段。除砂設施可以降低磨蝕和下游機械設備的磨損、減少在管線和溝槽的沉積、提高物料純度、回收砂資源等等。HUBER（在中國使用中文商標漢斯琥珀®開展業務）可以提供各種砂分離和砂處理設備。接下來，將從水處理除砂、污泥除砂、工業生產除砂三個方面介紹漢斯琥珀®的砂處理產品及解決方案。
1、水處理除砂

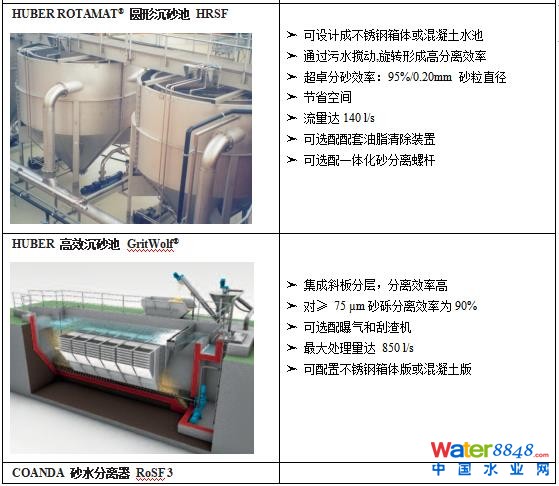

凈水廠預處理工藝中預沉池常用的有沉砂、沉淀、澄清等。原水中懸浮物多為砂性大顆粒時應采用沉砂池。常用的沉砂池有旋流絮凝沉砂池、平流沉砂池、輻流式沉砂池和斜管沉砂池。漢斯琥珀®對應的產品有Huber旋流沉砂池VORMAX、Huber矩形沉砂池Ro6、Huber圓形沉砂池HRSF、Huber高效沉砂池GritWolf®。后續的砂水分離、洗砂和脫水，可采用Huber砂水分離器RoSF3和Huber一體化洗砂器RoSF4。
污水廠沉砂池的主要功能是去除密度較大的無機顆粒如泥砂、煤渣等。主要的沉砂池有平流式沉砂池、豎流式沉砂池、曝氣沉砂池和旋流式沉砂池。漢斯琥珀®對應的產品有Huber矩形沉砂池Ro6（可選擇曝氣或不曝氣）、Huber圓形沉砂池HRSF和Huber旋流沉砂池VORMAX。針對0.2mm以下超細砂的去除，可選擇Huber高效沉砂池GritWolf®。后續的砂水分離、洗砂和脫水同上。
工業廢水處理中的沉砂單元可參考污水廠沉砂單元。
2、污泥除砂
2.1 通溝污泥處理
通溝污泥是排水管道養護中疏通清撈出來的沉積物，特性復雜，是生活垃圾、渣土、砂石、有機污泥和污水的混合物。城市管網中的通溝污泥如不及時清理，既容易造成排水管道排水不暢、引發積水和污水冒溢問題，又會造成沉積在管道內的淤泥雨天隨雨水進入河道造成嚴重的污染事件，危害極大。漢斯琥珀于2013年在國內采用先進的濕式分級分離處理技術完成北京某通溝污泥的處理。隨后又繼續在上海、深圳、蘇州、深圳、武漢等地完成了通溝污泥20個處理項目，漢斯琥珀利用自身技術優勢，以客戶需求為導向，先后解決了排放尾水中超細砂（0.075~0.2 mm）回收、大塊物料清理、淘洗水資源回收等等問題。

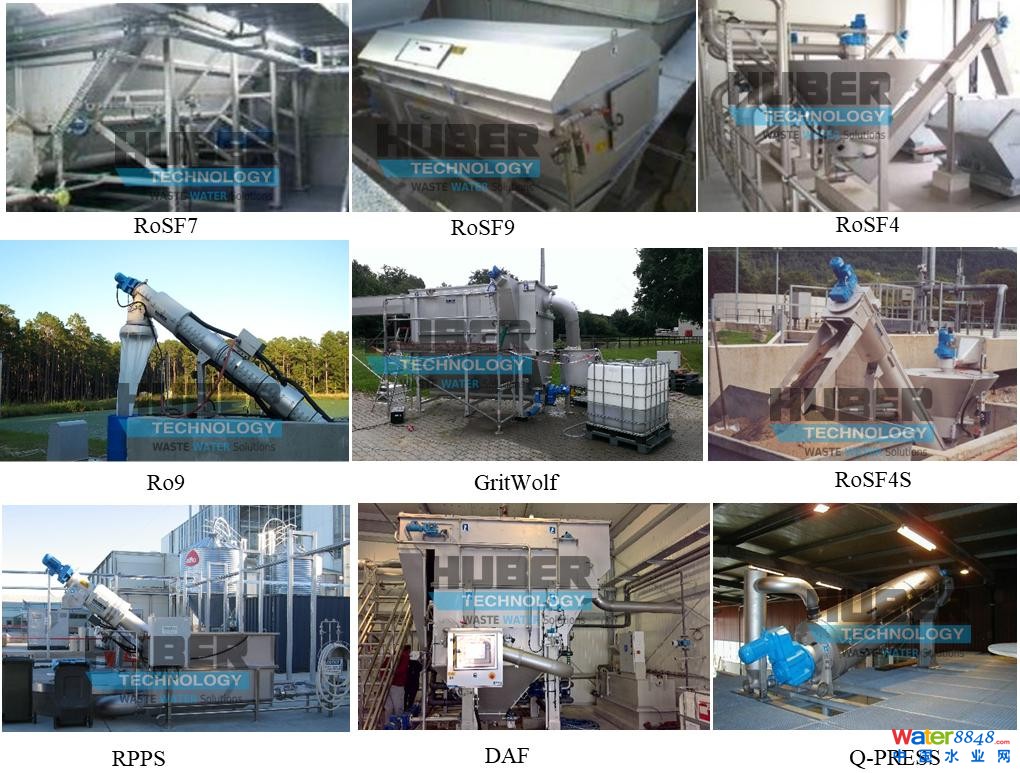

通溝污泥處理中采用的主要設備有：1）喂料裝置（RoSF7），負責污泥地定量輸送；2）洗滌轉鼓裝置（RoSF9），負責分離通溝污泥中> 6 mm的粗大物質；3）洗砂裝置（RoSF4），負責分選出0.2~6 mm的細砂礫，去除率可達90%以上，洗出的砂礫有機燒失小于5%；4）精細過濾裝置（Ro9、Romesh、RPPS），負責篩分2~6 mm的有機顆粒；5）砂狼（GritWolf），通過高效沉淀分離污泥中的砂礫和油脂，將> 0.075 mm的砂礫沉降分離，提供潔凈的回用淘洗水；6）超細砂洗砂分砂裝置（RoSF4S），負責分選出0.075~0.2 mm的超細砂，有機燒失率小于5%， 8）氣浮池（DAF），負責淘洗水質的進一步進化，實現淘洗水的全回用，適合排放標準嚴格的區域；9）螺壓脫水機（Q-PRESS），負責后續污泥的脫水處理，可將污泥的含固率提升到18~24%。
2.2 污水廠高含砂量初沉污泥處理
有些污水廠初沉池污泥含水率3~8%，其中無機物ISS含量約為30~50%，某些地方可能達到70%。如果前面沉砂池效果好的情況下，初沉池中的泥砂粒徑范圍可能如下：<30μm, 占比70%; 30-200μm, 占比28.5%; >200μm, 占比1.5%。如果要去除這部分細砂，可采用旋流器+Huber砂水分離器RoSF3�？沙浞职l(fā)揮水力旋流對超細砂礫的分離，結合RoSF3的脫水效果將砂礫分離出來。
2.3 黑臭水體底泥處理
在河湖水體污染的大環境下，目前河湖清淤已經從過去提高排澇、防洪能力的水力清淤轉變?yōu)闇p少河道內源污染、改善水質的環保清淤。傳統的清淤過程是將底泥泥漿清淤后脫水或干化。由于底泥中有機質含量較低，絕大多少為粉砂及粘土，粉砂粒徑約為0.075~0.1mm，難以篩分，因此底泥中資源化利用成分有限。針對此情況，漢斯琥珀推出底泥砂回收方案，利用Huber洗滌轉鼓RoFAS過濾污泥中的粗大物質，濾液經過Huber一體化洗砂裝置RoSF4S處理，將里面的0.075mm的粉砂洗凈分離出來，洗砂裝置的出水進入到污泥脫水裝置脫水，將底泥中的有機物及其他粘土攔截分離，脫水裝置的濾出液采用Huber溶氣氣浮裝置HDF確保出水水質。該過程中采用的沖洗用水可將水體經過Huber螺桿過濾機ROTAMAT®Ro9過濾后使用。由于漢斯琥珀設備占地小，可設計成集裝箱式，吊裝在水上平臺上，待周圍水體清淤結束后轉到對其他地方再進行清淤處理，逐步減少城市黑臭水體。
2.4 油泥除砂除油

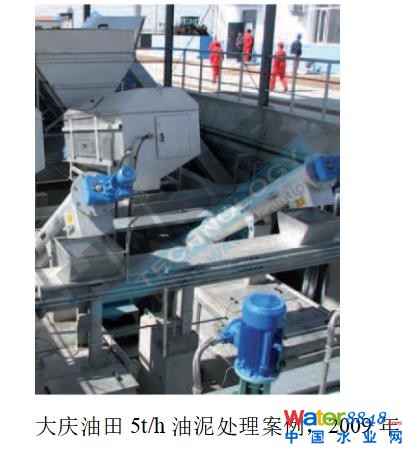

在油田鉆孔過程中，附件的土壤或砂礫會收到油的污染，濃度可能高達100%，還有儲罐清洗產生的沉積物，它們的油含量為30%。此外，還有油站污染的沙袋，其含油量高達50%。對于這種受污染的污泥或砂礫，可以送到處置站集中處理。漢斯琥珀針對此含油污泥，提供成套解決方案，將油泥中的砂和油去除。采用Huber喂料裝置RoSF7接受來料污泥將其穩定運輸至Huber洗滌轉鼓RoSF9中，篩分并清洗出污泥中>10mm的粗大物質，出水進入到Huber矩形沉砂池ROTAMAT®Ro6中將油，砂分離出來，分離的砂油含量低于5%。
3、工業生產除砂
在工業生產過程中，也存在需要除砂的場景。
3.1 堿液氨堿廢料除砂

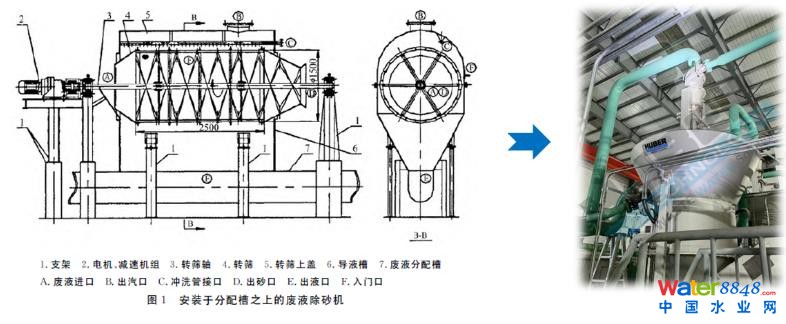

氨堿法制純堿過程中，為了分解氯化銨使氨循環利用，在系統中加入石灰乳進行蒸氨，此過程中所生成的氯化鈣、碳酸鈣和石灰石帶來的二氧化硅、碳酸鈣以及由原鹽帶來的未除盡的少量雜質都從蒸氨塔底排出，該廢液粘性大、含砂多，需要將砂去除后才能進行后續廢液壓濾處理�，F(xiàn)有的除砂裝置采用的使轉篩式除砂機，篩網網眼只能控制在1.5mm × 2mm，小于1.5mm的砂粒無法清除，除砂篩網經常結疤損害，更換頻率約為每月一次，嚴重影響了整個壓濾裝置系統的穩定運行。針對該工況，漢斯琥珀推出旋流器+Huber砂水分離器RoSF3解決方案，將廢液中的砂濃縮后進入RoSF3砂水分離器器中，將砂分離。
3.2 餐廚垃圾除砂
在餐廚垃圾處理中，砂粒主要來自餐廚垃圾中的沙石、貝殼、碎瓷片、玻璃瓶和骨頭等。砂類物質作為非有機物，不僅不能進行厭氧資源化利用，而且對整個系統的運行有較大影響。一是砂粒比重較大，在餐廚漿料輸送過程中容易沉淀，造成管道堵塞且難以清理。二是砂粒對輸送設備的磨損影響很大，特別是高速旋轉的離心式輸送設備。三是高含砂量造成后端處理設備磨損嚴重，特別是提油設備。提油設備一般采用高效的離心分離原理，離心機的工作轉速一般控制在2 500 r/min 以上，在高轉速下，砂粒對設備的磨損更加明顯，這將嚴重降低設備使用壽命。四是高含砂量的餐廚漿料在輸送過程中勢必會對管道產生嚴重的磨損，特別是受力較大的彎頭處。五是砂粒跟隨餐廚漿料進入?yún)捬跸到y(tǒng)后，會沉淀在厭氧罐內，減少有效反應容積，同時會磨損厭氧罐內設備，降低其使用壽命。

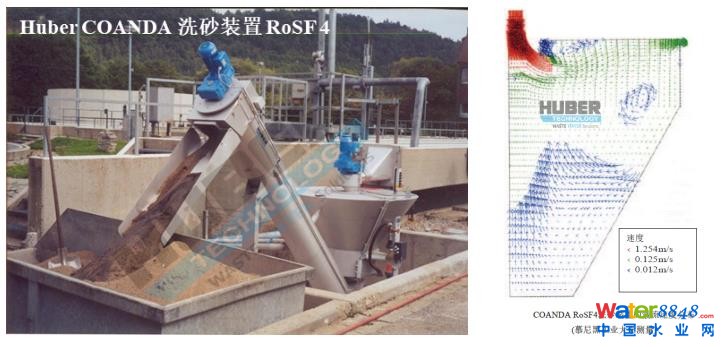

因此，有必要在預處理工藝段和厭氧工藝段進行除砂。通過采用HuberCOANDA 洗砂裝置 RoSF 4，設置在餐廚垃圾破碎制漿后，破碎后的砂礫更容易從餐廚漿料中分離出來。且RoSF4自帶洗砂裝置，排出的砂有機燒失率＜5%，衛生條件好，方便后續儲存，資源化利用。餐廚漿料經過厭氧處理后，在厭氧循環管道中，采用HuberCOANDA 洗砂裝置 RoSF 4可有效去除物料中的砂礫，得到干凈的砂。
3.3 回收鳥糞石

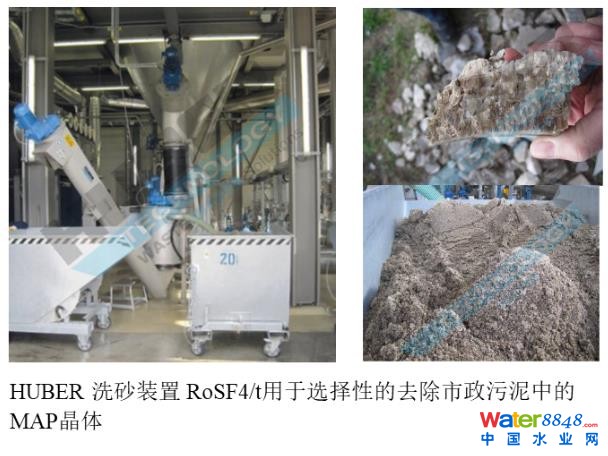

德國的磷資源有限，且磷是肥料的主要來源，因此規定污水處理廠污泥中的磷需要進行回收。通常，消化池或者繼續污泥脫水過程中，會有磷酸銨鎂MAP結晶，隨著時間的推移，會形成堅硬的垢層，導致后續的操作故障或機器損壞。在柏林，用專利方法在單獨的工藝中控制MAP結晶，并有選擇地從污水污泥中去除晶體，通過改變停留時間可以得到所需地晶體尺寸。含有晶體地懸浮物進入到HUBER洗砂裝置RoSF4 T中，通過流化砂床系統將懸浮液簡單而有效地分離為污泥和MAP晶體。一年多來，HUBER RoSF4/t 洗砂裝置在柏林的運行讓客戶完全滿意，每天生產約3噸干凈的MAP。
