云水污泥碳化處置及資源化
云南水務投資股份有限公司
劉維娜
云南水務簡介
2009年：云南省水務產業投資有限公司成立；
2011年，與碧水源合資組建云南水務產業投資有限公司成立；
2014年：完成股份制改革，更名云南水務投資股份有限公司；
2015年：公司在香港聯交所掛牌交易，成功上市，并在香港市場創造多個第一。
截至2019年12月31日，總資產約420億元，員工約6700人，水項目處理總規模約1000萬噸/日，固廢項目處理總規模約600 萬噸/年。

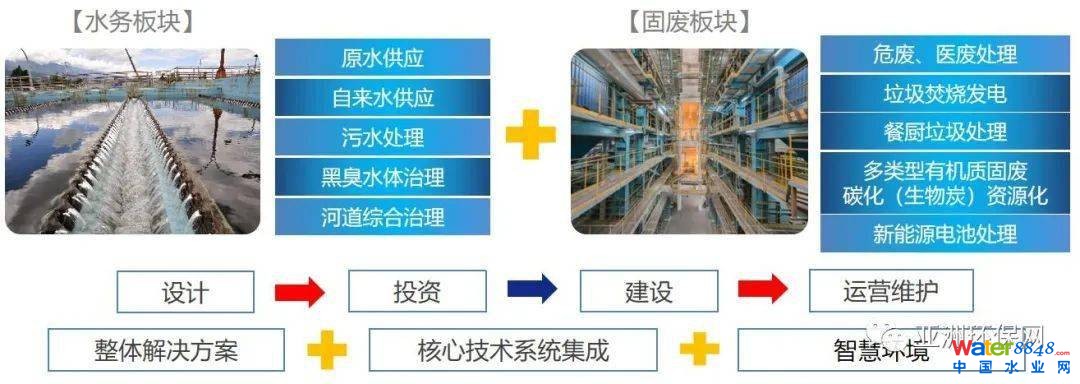

云南水務主營業務
云南水務在保持原水供應、自來水供應、污水處理、黑臭水體治理、河道綜合治理等涵蓋水務行業全范疇的“大水務”模式的同時，已成功從水務拓展至固廢領域，開展工業危廢、醫廢處理、垃圾焚燒發電、餐廚垃圾、多類型有機固廢熱解碳化、新能源電池處理等業務，提供包括設計、投資、建設、運營及維護、整體解決方案及核心技術系統集成等服務。
污泥生物炭的故事
云水理念·碳化技術·生物炭應用
一
云水理念
1、背景介紹
污泥處置現狀
污泥產量大：2020年達13.6萬噸/天；
有效處置差：脫水干化填埋占比＞58%；
國家要求嚴：2020年，無害化處理＞90%
行業未來可期
國家政策支持，行業專家重視；
細分行業新技術遍地開花；
資源化全鏈條技術能力提升
2、云水污泥處置理念

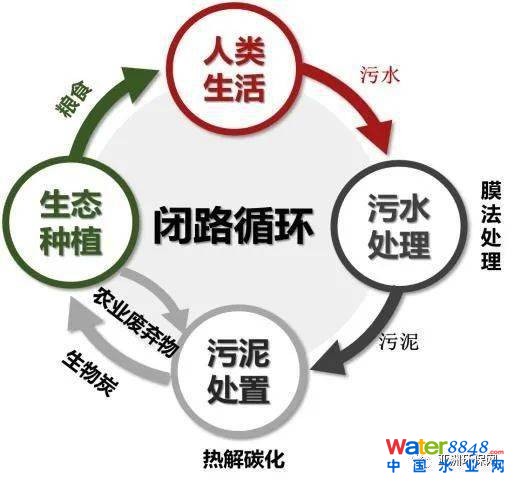

云南水務堅持從“ C”循環的思路出發，將污泥制成 生物炭還土，實現從太陽到土壤的 閉路循環，探索一條可同時兼顧固碳減排和土壤改良的污泥處置工藝路徑。

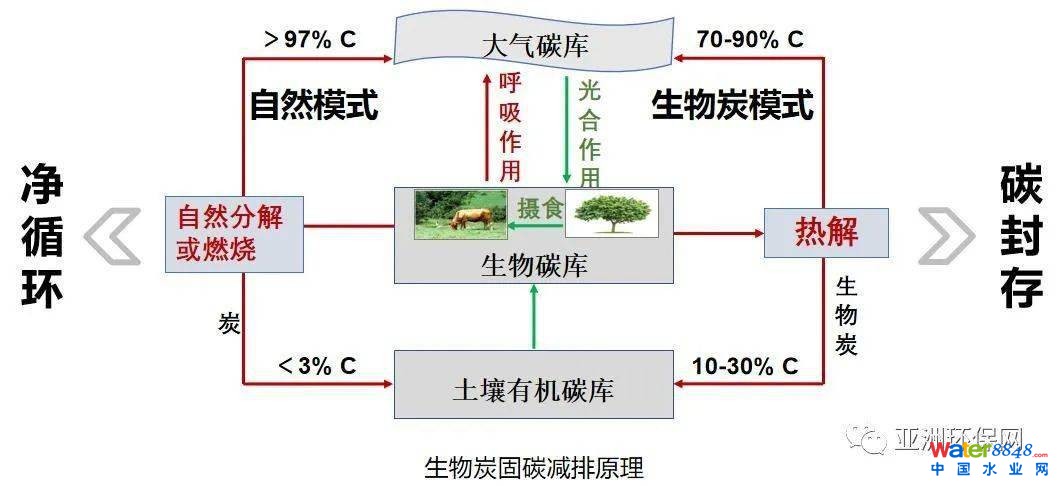

（1 ）生物炭固碳減排
（2 ）生物炭土壤改良
生物炭可喚醒貧瘠的土壤
貧瘠土地標志：如有機質含量下降、營養元素虧缺、土壤板結、酸化、堿化、沙化等；
越是貧瘠土地越過度依賴農藥和化肥，造成惡性循環，肥藥越來越多，農作物口感越來越差；
生物炭具有多孔性，有機養分含量高，在保水、保肥、改善土壤理化性質及微生物的活性方面具有顯著效果。
二
云水污泥碳化技術
（1）技術原理
利用污泥中易腐化有機質的熱不穩定性，在無氧條件下受熱分解（400-600℃），產生熱解油氣和多孔生物炭的過程。其中熱解油氣回用，為系統提供熱量，生物炭進行資源化利用，最大程度上使污泥的污染屬性轉變?yōu)橘Y源屬性。
（2）云水污泥碳化技術
云南水務通過多年研發，自主開發了兩套污泥熱解碳化工藝，即分體式污泥碳化工藝和一體式污泥碳化工藝。兩條工藝原理一致，設備結構和布置不同，各有優勢，目前已申請專利百余項，且均建成了工程示范項目。
（3）技術特點
（4）尾氣排放指標檢測
三
生物炭應用
（1）不同項目、不同原料生物炭
不同項目、不同原料獲取生物炭
（2）生物炭性質檢測：
➤ 對土壤養分影響：添加生物炭，可顯著提高土壤保肥性以及土壤肥沃力
有機質含量提高22%，增加土壤肥沃力；
CEC含量提高13.8%，保肥能力提高；
過氧化氫酶提高74.0%，抗氧化能力增加；
土壤有效磷增加27.9%，增加土壤養分。
➤ 生物炭重金屬浸出濃度變化
表：污泥與生物炭重金屬浸出濃度值
生物炭較污泥的重金屬浸出濃度大幅下降，污泥中的重金屬由不穩定的可交換態、碳酸鹽及鐵錳氧化物結合態向比較穩定的有機結合態和殘?jiān)鼞B(tài)轉移，大大降低遷移性。
➤生物炭重金屬總量檢測
市政污泥生物炭重金屬含量除部分指標不滿足農用A級標準外，可完全滿足園林綠化、土地改良、農用B級標準以及制磚和水泥熟料標準。隨著技術的創新升級，必然會推動生物炭在農業中應用的標準和政策變革。
（3）生物炭應用方向
➤還碳于土，建立碳資源的產業鏈循環模式
污泥從污水循環系統的末端產品，到生態農業的起點， 實現產業鏈的鏈接，并在使用的過程中不斷實現土壤改良， 實現生態價值增量。
這是我們的理想和努力的方向，但基于目前的現狀，要大規模推廣還任重而道遠。但不可否認的是，污泥的土壤應用是非常有前途的資源化途徑，而且相比傳統的好氧堆肥和厭氧發酵，污泥碳化生物炭在減量化、穩定化和無害化等方面做的更徹底，因此生物炭土壤應用的推廣需要同行共同推進和國家支持。
目前，我們與中科院大學、中科院環境生態研究中心以及昆明理工大學等進行深入的產學研合作，研究生物炭在土壤中應用的價值及潛在環境危害，尤其是生物炭長周期應用的效果，并開辟3000平實驗基地進行實驗種植，從理論到實踐對生物炭歸土進行系統評估，力爭為生物炭的推廣應用提供理論依據和數據支持。
➤ 新型脫水劑
生物炭可替代生石灰用于機械脫水，在脫水效果、避免粘濾布等方面效果顯著，不增量，降成本，具有顯著的經濟效益和環境效益。
四

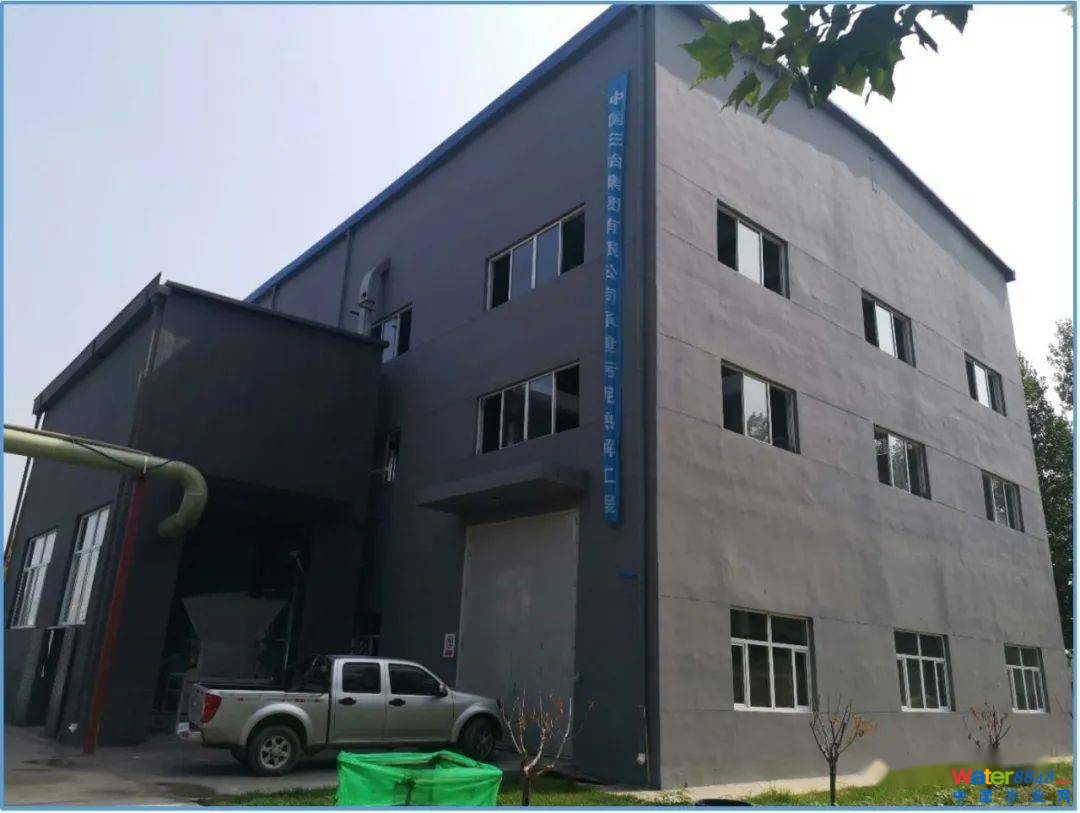

典型項目案例
業績一：浙江海寧尖山污水廠污泥碳化項目
項目地址：海寧尖山污水處理廠；
建設規模：9000噸/年；（含水率80%）；
占地面積：1000m2
運營時間：2018年7月。
業績二：河北望都污水廠污泥碳化項目
項目地址：河北望都清源污水處理廠；
建設規模：40噸/天；（含水率80%）；
占地面積：1000m2
運營時間：2020年1月。
業績?nèi)汉祥L沙經開區污泥碳化BOT項目
項目地址：長沙市經濟技術開發區城北污水處理廠；
建設規模：18000噸/年（含水率80%）；
占地面積：1500m2；
商運時間：2018年7月；
五
未來發展方向
➤ 快速推進云水污泥碳化項目建設
➤ 開發多類型有機固廢碳化技術
碳化技術不僅適應于污泥，同時可用于生活垃圾、餐廚垃圾、糞便、農林廢棄物等多類型有機固體廢棄物的單獨處置或協同處置，全面實現了固體有機廢棄物的減量化、穩定化、無害化和資源化。
➤結語
利用我們的熱解碳化技術，創造環境友好型城市！
