摘要：為了改善巢湖水質，選取巢湖流域典型農村小流域——石茨河流域作為研究對象，在對該流域進行水文和水污染分析的基礎上，構建HSPF流域模型對其負荷和水質進行計算，根據確立的污染分配原則對負荷進行削減，以滿足考核斷面水質達標要求，并計算得到石茨河流域最大日負荷總量（TMDL），同時提出流域水質管理建議。結果表明，石茨河干流各水質指標（COD、NH3-N與TP）均超出考核標準（地表水Ⅲ類標準）；流域污染源中點源除明確排口管控外，還需重點關注鎮區難以收集的散排點源，面源需重點關注集鎮、村莊、工業用地與稻田等地塊單元。經計算，在滿足石茨河考核斷面水質達到地表水Ⅲ類標準時，COD、NH3-N與TP允許排放的污染物量分別為1196.31、30.25、2.43kg/d；同時，從空間和時間角度提出分區和分階段管理模式，以實現水質穩定達標。
劉田欣，碩士，助理工程師，主要研究方向為水環境模型模擬與流域TMDL管理。
巢湖是全國五大淡水湖之一，近年來受地形、降水、江湖關系和人類活動等影響，巢湖流域水旱災害、水質污染、岸線崩塌、河道淤積、水系萎縮、濕地消失、生態退化等問題較為突出，是全國水污染重點防治的湖泊之一。匯入巢湖的河流有33條，各河道水質情況對巢湖水環境狀況有著直接且重要的影響。由于河道污染時空分布不均，且大部分河流流經區域為農業農村區，因此削減入湖污染物，加強沿湖農村小流域的水質管理，是改善巢湖水質的重要任務之一。由于巢湖流域水體交換頻繁，河道之間存在相互影響、相互作用，導致該地區水質管理難度大，單純的濃度控制和點源控制難以使水質達標。因此，建立有效的水質管理模式是河網地區水質改善的關鍵環節。最大日負荷總量（Total Maximum Daily Loads，TMDL）水質管理模式是一種比較成功的水質管理模式，已在美國各地廣泛開展應用，為改善水環境質量作出了重要貢獻。TMDL研究往往以流域為單元，以模型為工具，由于巢湖地區農村小流域受非點源污染影響較大，因此選擇HSPF（Hydrologic Simulate Program-FORTRAN）模型，該模型集水文、水力、水質模擬于一體，能對透水地面、不透水地面及河流水庫的水文和水質過程進行模擬，對流域非點源污染的模擬效果尤其突出。選取巢湖流域農村小流域——石茨河流域為研究對象，基于HSPF模型開展流域COD、NH3-N與TP允許排放量研究，并基于TMDL提出該流域水質管理對策，以期為環境管理部門進行水污染控制和流域水環境管理提供依據。石茨河為巢湖南岸支流，南北流向。上游為干流與武山支渠交口處以南，中游為干流與武山支渠交口以北至支流南大圩排洪溝入口處，下游為支流南大圩排洪溝入口以北至巢湖入口處。區域位置圖和水系分布見圖1。流域面積約32.47km2，干流長約7km。流域屬于亞熱帶濕潤季風氣候區，氣候溫和濕潤，降雨多集中在夏季。多年平均降水量1 032 mm，最大年降雨量1450mm，最小年降雨量630mm，汛期（6月— 9月）降水量一般占全年的60%。流域地勢西南高東北低，地面高程為1.7~221.9m。上游東側與西南側主要為山區和林地，坡度較大；中游為丘陵區過渡帶和槐林鎮建成區；下游為圩區，坡度平緩。

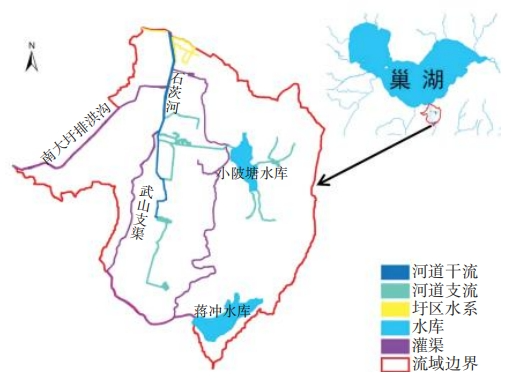

圖1 石茨河流域地理位置及水系分布
基于《土地利用現狀分類》（GB/T 21010—2017）中土地利用類型定義及模型需求，對石茨河流域土地利用類型進行分類，共劃分為12種，分別為稻田、藕塘、旱地、園地、林地、草地、裸地、工業用地、集鎮、村莊、交通用地和水域。各土地利用類型具體分布見圖2。流域范圍內上游為低山區與農業區，土地利用類型以林地與稻田為主；中間過渡區，以居民聚集區與農田為主，土地利用類型主要為集鎮、村莊與稻田；下游為圩區，主要土地利用類型為稻田。

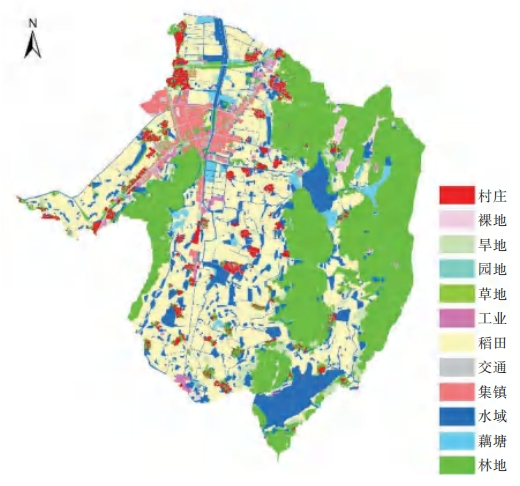

圖2 石茨河流域土地利用劃分
為系統梳理流域產匯流傳輸關系和污染物輸移路徑，根據DEM和高清影像數據，借助ArcGIS工具分析石茨河自然匯流過程，并通過踏勘調研驗證核實，將石茨河流域劃分為41個子匯水區，并梳理出陸域-水體之間的拓撲聯系。TMDL定義為在水體水質滿足水質標準的基礎上，水體能夠容納的某污染物的最大日負荷量，定義公式如下：
式中：WLA為點源允許排放的污染負荷量；LA為非點源允許排放的污染負荷量；MOS為安全余量。TMDL管理模式根據一個流域的水環境現狀和自凈能力，考慮社會經濟發展水平，科學合理地提出不同時期的水環境目標，依據目標計算出研究范圍所允許的各類污染物的最大排放量，通過對污染源治理能力的經濟與技術可行性分析和排污控制方案優選，將各總量指標分配至各區域內的點源和非點源，進一步提出有效的工程或非工程措施實現負荷削減，從而實現階段性水環境目標的一種水環境管理理念。本研究是在對石茨河河道、沿河點源與重點非點源水質監測成果進行分析、得出污染源類型及地理位置的基礎上，建立石茨河流域模型，定量計算出點源與非點源的現狀負荷量及TMDL值，進而依據TMDL結果提出石茨河流域水環境管理建議。采用HSPF流域模型。HSPF模型是由美國國家環境保護局開發，用于較大流域范圍內的水文水質過程的連續模擬。HSPF模型是集水量和水質連續模擬為一體的模型。它以氣象數據、土地利用狀態、土壤特點和植被覆蓋情況作為基本輸入資料，模擬流域內的水、顆粒物及其他物質隨時間的變化情況。通過HSPF模型可以了解從地表經過不同土壤層到地下水的傳輸狀況，模擬河道內水量及水質的變化，計算各土地利用地塊入河負荷量。
3.1 河道水體現狀水質分析
為了解石茨河流域污染特征、鎖定污染區域，在河道上游至下游設置了H1~H6共6個河道監測點位，監測點位設置原則見表1，具體位置見圖3。

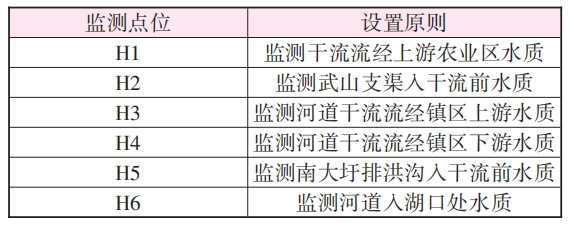

表1 河道監測點位設置原則

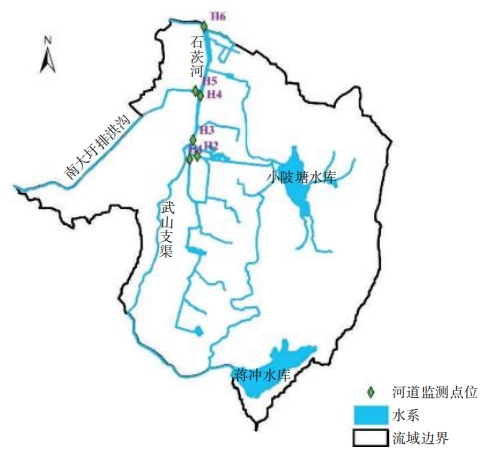

圖3 石茨河河道考核斷面及監測點位分布
2021年4月—6月對這6個點位的水質分別進行晴天及雨天密集采樣監測，以COD、NH3-N和TP為主要評價指標，監測結果如表2所示。
表2 各監測點位晴雨天水質指標濃度范圍
mg·L-1
根據降雨情況將這批監測數據按照晴天及雨天分別分析。晴天數據顯示：COD在各點位變化不大，水質為地表水Ⅳ~Ⅴ類。NH3-N與TP變化趨勢類似，H1~H4點位水質較為穩定，變化幅度不大，NH3-N為地表水Ⅲ~劣Ⅴ類，TP為地表水Ⅳ~劣Ⅴ類，而在H5即南大圩排洪溝段濃度出現陡增，可以看出南大圩排洪溝接收的農村散排污水與鎮區點源污染對石茨河的水質影響較大。在H6入湖點處各水質指標監測值明顯下降，可以看出石茨河下游會受到巢湖頂托影響。雨天數據顯示各點位的污染指標濃度變化趨勢與晴天一致，但濃度值略高于晴天監測值，且NH3-N在H4存在部分數據較大現象，可能與鎮區段降雨期間合流制溢流污染（CSOS）排口出水濃度較高有關。各指標在H5濃度明顯增大，說明南大圩排洪溝接收的農業非點源與鎮區非點源污染對石茨河水質影響較大。通過對石茨河流域建設項目工程污染源調查報告內容及數據進行整理分析，得出石茨河流域主要污染源，包括點源與面源（見圖4）。點源包括城鎮生活源、農村生活源與工業區污染源等晴天通過管網入河的污染源，面源包括農業面源、農村面源與城鎮面源等通過降雨徑流入河的污染源。該區域污染源分布不均，城鎮地表徑流、城鎮生活污染主要集中在槐林鎮鎮區，農村生活污染、農田地表徑流主要分布在石茨河上游農業區及下游圩區，工業企業主要分布在鎮區。依據實地調研及污染源分析，對流域內的典型點源與面源進行了監測，監測點位分布如圖4所示。
圖4 流域污染源及監測點位分布

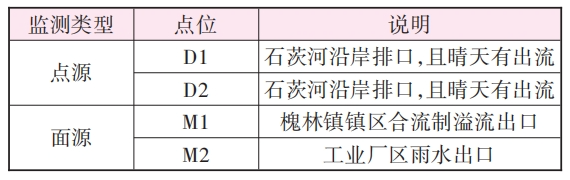

表3 污染源監測點位設置情況
經調研發現，槐林鎮鎮區段存在兩個晴天有出流的點源排口，并在2021年6月晴天對這兩個排口D1、D2進行連續性監測。從監測獲得的流量與水質數據來看，這兩個排口對石茨河水質影響不大。但是從現場調研來看，槐林鎮屬于正快速發展的鎮區，除了沿河直排污水點源和CSOs排口，還包括沿河岸邊的散排點源，這些點源具有很明顯的特征，即排口較多、間斷性排水、難以收集采樣監測等。石茨河流域各種污染源中占比較大的還有非點源污染，由于石茨河河道雨天鎮區段污染嚴重，通過對雨天合流制溢流管網排水水質進行分析以了解非點源對石茨河水質的影響十分必要。為了解非點源對石茨河流域水質的影響，選取了2個監測點M1（鎮區面源）與M2（工業企業面源），在2021年6月的兩場降雨中對雨水管道進行了采樣監測，監測結果如表4所示�？梢钥闯�，降雨量較小時，槐林鎮鎮區合流制溢流管網排水對石茨河河道的水質影響較大。
表4 非點源監測點位監測結果
按照石茨河出口考核斷面2020年、2030年水質目標考核要求，達到《地表水環境質量標準》（GB 3838—2002）的Ⅲ類水質標準，考核指標為COD、NH3-N和TP�？己宋恢镁喑埠s1km。模型中需先輸入背景數據（子流域特征、水文響應單元的確定、河道形狀和河道的上下游關系等）與驅動數據（點源污染時間序列輸入、降雨時間序列輸入文件）搭建初步框架。模型率定以2021年河道監測數據為主，包括水位、水溫、DO以及其他水質指標率定。其中，以模擬-實測對比曲線圖為參考，水位、水溫和DO率定模擬和監測之間的偏差約10%，COD、NH3-N、TP率定模擬和監測之間的平均偏差約20%，模型驗證以2018年—2020年河長制數據為主，與模型率定偏差值基本相符。總量控制制定時間選取2018年1月1日—2020年12月31日，模型結果輸出頻率按每日輸出水質濃度，按年均值輸出負荷質量。基于模型對流域現狀的模擬情況，計算得出流域內各點源與非點源的現狀年平均負荷量見表5。按照地表Ⅲ類水考核標準，根據年平均超標天數占比評估出COD、NH3-N和TP指標年平均超標率分別為60.77%、91.70%和99.64%。

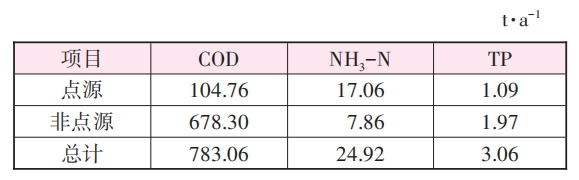

表5 石茨河流域現狀年平均負荷量
其中，點源負荷與各土地利用地塊非點源負荷占比如圖5所示。

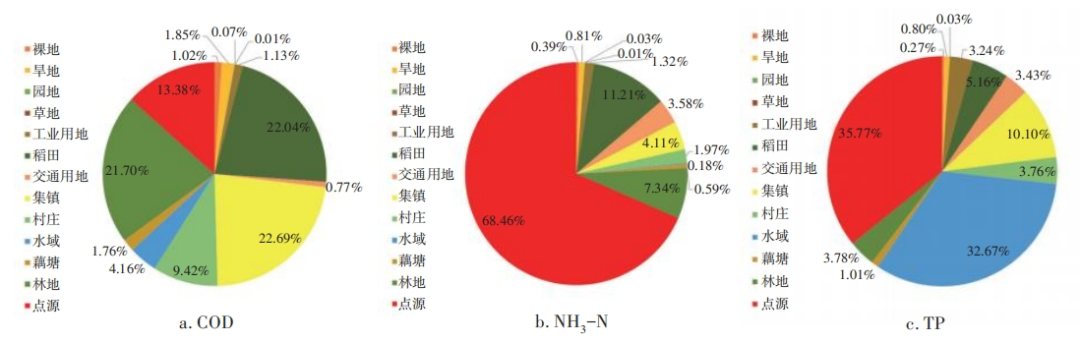

圖5 現狀負荷中點源與不同土地利用類型非點源負荷占比
在分配原則上以污染源對水體受損貢獻程度為主導，污染源負荷削減的優先級為：優先管控點源執行《巢湖流域城鎮污水處理廠和工業行業主要水污染物排放限值》（DB 34—2710—2016）排放標準；其次考慮非點源污染削減，即根據負荷和源強大小，按照“誰污染重，削減誰”的原則對各非點源類型負荷進行削減，以滿足水質達標。在總量控制方案實施的過程中，有效控制污染源的負荷排放量是關鍵。依據上述分配原則，結合各污染源現狀污染排放特征，將COD、NH3-N與TP待削減負荷量分解至現狀點源、非點源，以實現考核斷面水質達標。在考核斷面水質達標的基礎上，流域內入河允許排放總量是一定的，但存在多種污染源負荷分配方案，使得各污染源削減比例也存在多種組合。根據污染物分配原則，得到各指標點源與非點源負荷削減量及總削減率如表6所示。
表6 污染物負荷年平均削減量與削減率
在削減過程中，發現根據現行點源排放標準對NH3-N進行削減后，將非點源負荷100%進行削減都無法實現考核斷面水質達標，因此，建議將石茨河流域內現有調查點源排放標準提高至NH3-N≤1.5mg/L。COD、TP在點源削減后，COD還需重點關注集鎮、稻田的非點源負荷，TP還需重點關注水域、集鎮的非點源負荷。為確保水質達標，在制定流域總量控制計劃時需包括安全余量，以作為關于非點源負荷和點源負荷分配與水質之間缺失的聯系性信息。國內外相關資料說明，安全余量可以是隱式的（即在分析過程中融入總量控制中的保守假設），也可以是顯式的（即在總量控制中預留一定的負荷），本研究選擇顯式。目前較為普遍的是選取TMDL的5%~10%作為安全余量，本研究選取10%作為安全余量。以石茨河水環境目標為基準，通過模型不斷迭代計算，在滿足考核斷面水質達標的前提下，流域內的點源和非點源各自允許排放的污染物量如表7所示。
表7 各水質指標TMDL值計算結果
kg·d-1
其中，點源排放NH3-N指標建議由現有排放標準（2mg/L）提升至1.5mg/L。經過負荷總量控制后，模型模擬2018年—2020年石茨河考核斷面水質指標COD、NH3-N與TP濃度變化情況如圖6所示。由圖6可見，COD、NH3-N和TP指標均可達到石茨河考核水環境目標。

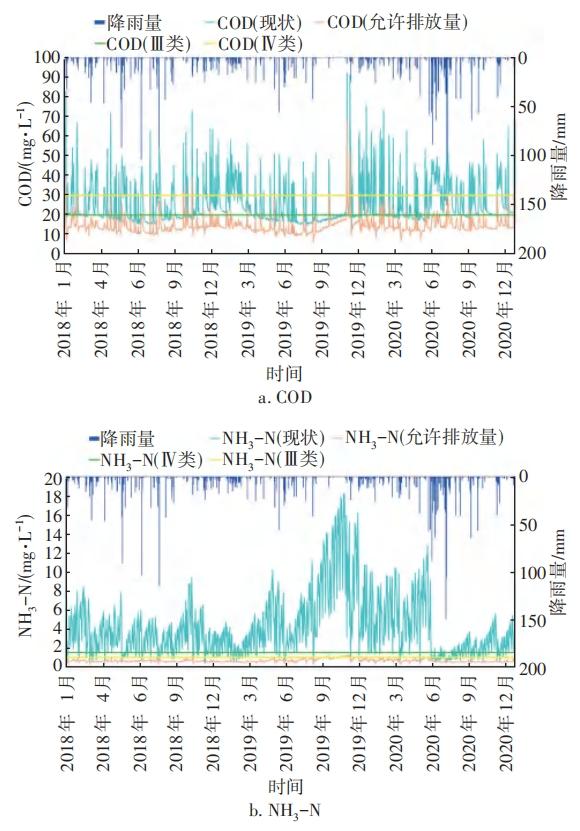

圖6 2018年—2020年水質現狀與總量控制后濃度變化模擬情況
為滿足TMDL流域管理模式的實施，便于有針對性地制定各區污染物總量控制計劃和污染物削減方案，基于流域內陸域水文特征、河道水體受損情況、污染源分布和貢獻程度及行政區劃等因素，可將石茨河流域劃分為A～G共7個總量控制單元，并識別劃定三級重點管控區域，不同的總量控制單元具有各自污染特征，其中Ⅰ級管控區為污染嚴重區域，在進行區域總量控制管理時應列為首要管控單元。具體分區分布見圖7，分區依據見表8。

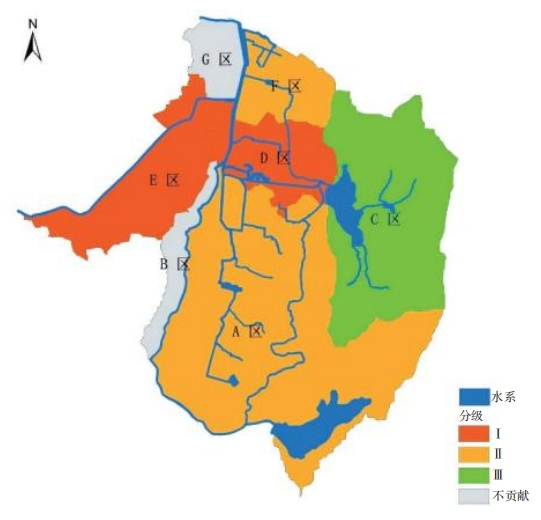

圖7 總量控制單元劃定和重點管控區域識別
表8 總量控制單元劃分及分級依據
從污染物排放的空間復雜性、污染負荷的強度、管控的難易度、治理的可操作性等方面綜合考慮，按照優先治理點源，其次治理非點源的原則，分析在通過不同階段不同污染對象治理后，水質的變化特征情況。以石茨河水質指標TP為例，考慮到非點源對考核斷面水質達標的貢獻率，即需要削減的TP非點源負荷占總TP負荷削減量的比例為63.91%，因此，在滿足水質達標的基礎上，除點源執行現行排放標準外，還需結合工程措施和管理措施加強對非點源污染物產生、過程、末端的梯級管控和治理。表9列出了經過模型計算，針對不同治理對象采取措施需要削減的TP負荷在總削減負荷的占比，各階段治理后與現狀濃度和負荷的變化對比見圖8。

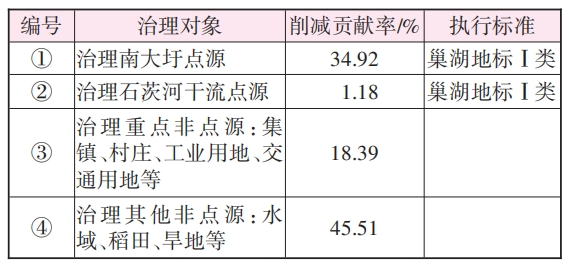

表9 針對不同治理對象的削減TP負荷措施的貢獻率對比
圖8 各階段措施實施后TP負荷與濃度變化情況
結合石茨河流域總量控制分區針對不同治理對象，對流域內污染物削減提出以下措施建議：① 南大圩范圍需加強農村生活污水收集處理能力，嚴防偷排散排；② 石茨河干流中下游槐林鎮鎮區范圍需加強對排口的管控能力，防止生活污水或工業廢水直排入河；③ 工業廠區加強內部雨水管理，加強廠區內廢水收集和出水穩定達標；鎮區要完善管網，雨污分流，對初期雨水進行收集調蓄處理，就近利用自然濕地系統或建造人工濕地，同時加強散排點源的收集或就近處理；對于農村散戶，綜合污水資源化利用、污水統一管網收集、構建河岸緩沖帶等措施，防止生活污水直接入河；④ 旱地、園地、稻田等農業用地需減控施肥，調整種植結構，充分利用自然溝塘渠的自然凈化能力減少污染，圩區需加強泵站調控，強化圩區內部污染物滯蓄凈化；裸地增加植被覆蓋，增強土壤有機質抗蝕力；流域內水體（溝塘渠等）需加強定期管理，如定期清淤、強化曝氣等。
① 基于監測數據分析發現，石茨河上游至下游水質都較差，各指標水質狀況均為地表水Ⅳ~劣Ⅴ類，支流南大圩排洪溝水質尤其差，各水質指標均為地表水劣Ⅴ類，需要重點關注該流域的污染源。點源需要關注難以收集的散排點源，面源需要關注集鎮（槐林鎮鎮區和南大圩排洪溝沿岸鎮區）、村莊、工業用地、稻田等土地利用類型。
②基于HSPF流域模型對2018年—2020年石茨河水質的模擬，依據現狀污染負荷與水環境目標進行污染物削減分配計算，得出COD、NH3-N與TP的TMDL值分別為1196.31、30.25、2.43kg/d。需要注意的是，對于點源NH3-N指標的削減需要嚴于現有排放標準（≤2mg/L），建議執行NH3-N≤1.5mg/L，才能保證考核斷面穩定達標。
③ 基于TMDL對石茨河流域污染源進行管理，就空間管理而言，可以依據總量控制分區對流域重點污染區域進行分區分級管理，治理優先級可參考D區、E區>A區、F區>C區；就污染源治理順序而言，可根據點源位置及不同土地利用類型分別對污染源進行治理，點源可先治理對石茨河水質貢獻較大的南大圩點源，再治理石茨河干流點源，面源可先管理較易管控的集鎮、村莊、工業用地、交通用地等土地利用類型，再對流域內水域、稻田、旱地等土地利用類型進行管理。
④ 在巢湖流域入湖農村小流域水環境治理工程中，在對流域產匯流分析及流域水環境現狀問題識別的基礎上建立流域模型，計算TMDL值，依據計算得到的點源與非點源允許排放量對流域污染源實施精準管控，可滿足石茨河考核斷面的水質達標要求。
本文的完整版刊登在《中國給水排水》2024年第4期，作者及單位如下：TMDL管理模式用于農村小流域水環境治理劉田欣1，周曉平2，薛樹紅2，葉勇1，張維納2，馬凌超1，王淦1（1.安徽泛湖生態科技股份有限公司，安徽 合肥 230088；2.中國電建集團西北勘測設計研究院有限公司，陜西 西安 710065）
參考文獻引用的標準著錄格式：
劉田欣,周曉平,薛樹紅,等.TMDL管理模式用于農村小流域水環境治理[J].中國給水排水,2024,40(4):123-131.
LIU Tianxin,ZHOU Xiaoping,XUE Shuhong,et al.Application of TMDL management mode in water environment treatment of rural watersheds[J].China Water & Wastewater,2024,40(4):123-131(in Chinese).
