項目背景
設備應用項目場地位于廣州某凈水公司二期預處理單元。在技改前,該場地配備了4臺5mm轉鼓細格柵(這些是初建時原有的設備),以及2臺5mm內進流細格柵(這兩臺是2016年新增的)。這些格柵的設計總處理量為30萬m³/d,同時還要處理外加的初期雨水25萬m³/d,峰值總處理量高達64萬m³/d。然而,在實際運行中,進水水量并未達到設計峰值,維持在30萬m³/d左右。同時,污水管網來水中纖維質污染物較多,這對格柵的處理能力提出了挑戰。
*原格柵網板纖維質污染物積聚
[問題闡述]
由于新建的轉鼓格柵已投入使用多年,其運行過程中逐漸出現了掛絮和積堵等問題。這些問題的存在,導致轉鼓格柵的實際處理能力顯著下降,已經無法滿足該凈水公司二期來水水量的處理要求。
*轉鼓格柵的使用現狀
在2016年進行的技術改造中,新增了2臺內進流格柵。然而,由于當時并未全面考慮進水水質的具體情況,同時設備的沖洗系統設計也存在不足。加之廣州雨季時的高雨量沖擊,自動沖洗防堵塞功能幾乎無法發揮作用。因此,為了維持基本的處理能力,只能依賴人工進行清洗和維護。
*2016年啟用的內進流格柵運行情況
由于2016年技術改造中選用的內進流格柵沖洗系統失效,導致需要人工頻繁清洗柵板。這不僅影響了設備的正常運行,還增加了維護成本。同時,舊轉鼓格柵配套的沖洗水箱在沖洗水量上受到限制,無法滿足實際需求。針對這些問題,我們進行了深入的分析和改進。
首先,我們根據進水水質和綜合進水量,對沖洗水的設計進行了優化。通過調整沖洗角度、沖洗頭數量和出水孔位置,我們找到了最佳的沖洗頻率。這一改進使得沖洗系統能夠更有效地清除格柵上的雜物,減少了人工清洗的需求。
然而,盡管我們在沖洗系統上取得了進展,但轉鼓格柵的柵前水深問題依然存在。由于凈水廠拒絕改造土建,我們無法增加進水水深來擴大過水面積。這成為了一個難以解決的難題。
在選型方面,我們也面臨挑戰。根據設計要求,單臺格柵的處理能力應達到12萬立方米/日。同時,細格柵渠道的參數也進行了明確規定。但如何在現有條件下滿足這些技術要求,成為了一個需要深入探討的問題。
綜上所述,盡管我們在轉鼓格柵的運行和維護上取得了一些進展,但仍然面臨著不少挑戰。我們需要繼續努力,尋找更有效的解決方案來應對這些問題。
格馬遜超級網板內進流格柵的選用與投入使用情況
在廣州某凈水廠二期預處理單元的改造工程中,我們替換了2臺原有的轉鼓格柵,并保留了4臺格柵(包括2臺轉鼓格柵和2臺內進流格柵)。然而,這些格柵都因網板堵塞問題而無法正常使用。為了解決這一問題,我們引入了格馬遜金屬型超級網板格柵系統。該系統不僅能滿足凈水廠最低30萬立方米/日的進水量處理需求,更在實際進水量遠超單臺設計處理水量12萬立方米/日的情況下,單臺實際運行處理量高達15萬立方米/日。經過一段時間的運行,我們發現格馬遜超級網板內進流格柵在攔污清渣方面表現出色,柵板無需人工清洗,真正實現了設備的自動運行。

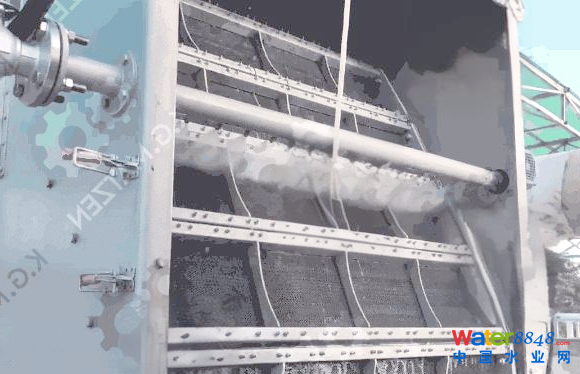

*格馬遜金屬型超級網板內進流格柵的沖洗與運行
在廣州某凈水廠的二期預處理單元,我們升級了2臺格馬遜金屬型超級網板內進流格柵,并在2023年7月投入使用。同時,為了進一步對比,我們在2024年3月又引入了2臺B品牌內進流格柵進行剩余轉鼓格柵的升級改造。B品牌同樣采用了六角形蜂窩狀網板設計,旨在提高開孔率,從而提升單臺處理能力至12萬立方米/日。
至此,廣州某凈水公司二期預處理單元的技改工程已全面完成,共采用了4臺不同類型的內進流格柵:其中2臺為格馬遜金屬型超級網板內進流格柵,自2023年7月開始投入使用;而另外2臺則為B品牌內進流格柵,于2024年3月投入使用。

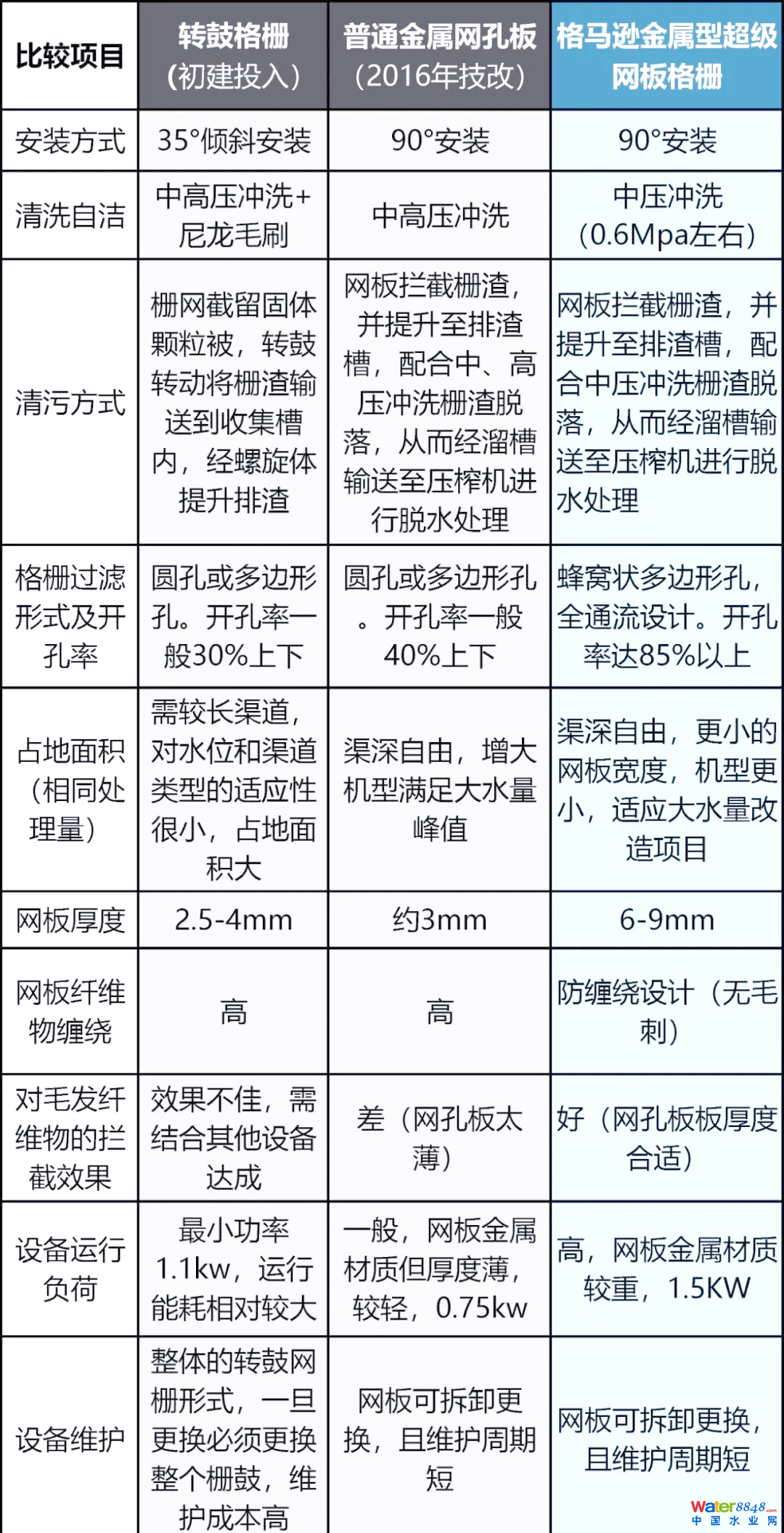

設備安裝尺寸對比
將格馬遜金屬型超級網板格柵與B品牌格柵進行對比,我們發現B品牌格柵的體積增大了約50%,尤其是在格柵寬度方面增加顯著。然而,現場使用過程中,B品牌格柵的網板存在掛渣現象,其沖洗系統對毛發和纖維的處理效果并不徹底。
相比之下,格馬遜金屬型超級網板格柵在本項目中展現出了高達90%的開孔率。這一優勢使得在相同處理能力的情況下,所需的格柵網板數量和柵板寬度得以減少,從而節省了空間。此外,在相同的設備容積下(即柵板寬度和數量保持一致),格馬遜金屬型超級網孔板格柵的處理效率顯著高于同類產品,其處理能力更為強大。
綜上所述,格馬遜超級網板內進流格柵憑借其高開孔率和高過水面積,能夠在轉鼓格柵技改項目中低液位的工況下,顯著提升單臺設備的處理量。同時,在技改項目的設備選型和配套設備設計方面,需要準確評估利舊設備的性能,并為高性能主機預留足夠的余量設計。此外,針對超級網板柵板的過流能力,應專業配置相應的沖洗方案,并根據不同的水質條件進行合理的設計和工程調試。
